Почему гидравлические гильотинные ножницы с поворотной балкой по-прежнему так распространены в металлообработке?

Гидравлические гильотинные ножницы с поворотной балкой остаются популярными, поскольку отлично справляются с базовой производственной задачей: быстрой и повторяемой прямолинейной резкой листового металла.

По сравнению с более сложными системами резки они имеют более простую конструкцию, стабильное гидравлическое движение и более низкие эксплуатационные расходы для многих цехов.

Это важно на реальных производственных линиях, где подготовка материала влияет на качество гибки, сварки, вальцовки и сборки.

На практике гидравлические гильотинные ножницы с поворотной балкой часто выбирают, когда пользователям нужна надежная производительность резки без немедленного перехода на более дорогостоящую высокоточную платформу.

Для компаний, работающих с различными процессами изготовления металлоконструкций, этот станок естественно дополняет листогибочные прессы, листогибочные вальцы, правильно́чные машины и сварочное оборудование.

Именно поэтому поставщики оборудования с широким опытом в области изготовления металлоконструкций обычно рассматривают резку как часть полного технологического процесса, а не как отдельное решение по выбору станка.

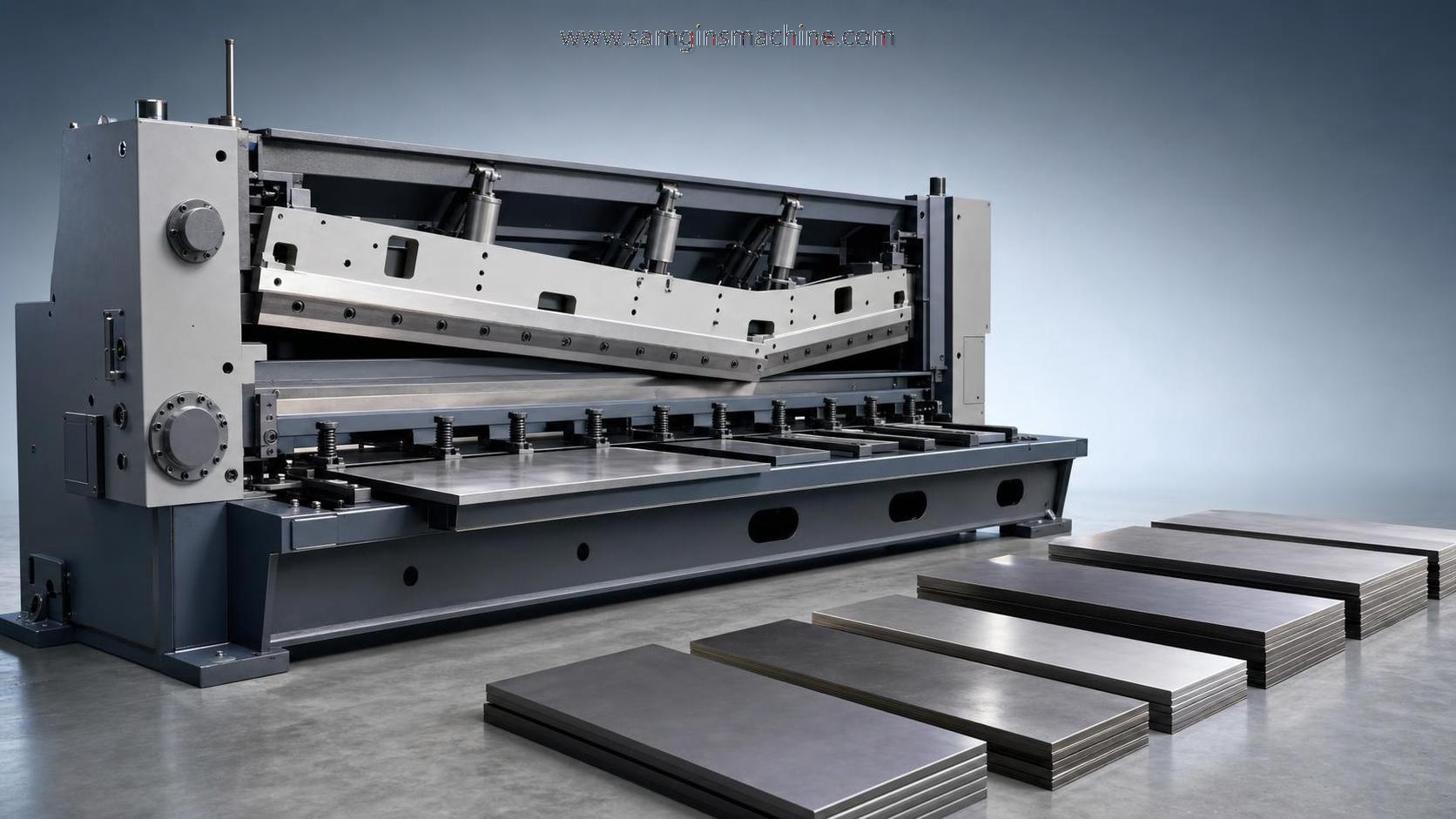

Как на самом деле работают гидравлические гильотинные ножницы с поворотной балкой?

Принцип резки прост, однако результат зависит от точной механической координации.

Гидравлическая система приводит в движение верхний ножедержатель, который совершает поворотное движение по дуге вокруг точки опоры.

Нижний нож остается неподвижным, а верхний нож движется вниз и проходит через лист.

Когда ножи проходят друг относительно друга с контролируемым зазором, металл сначала деформируется, а затем разрушается по линии реза.

Именно поэтому зазор между ножами, давление прижима и толщина материала имеют столь большое значение.

Если зазор слишком мал, износ ножей увеличивается, а усилие резания возрастает.

Если он слишком велик, на кромке может появиться больше заусенцев, скручивания или деформации.

Типовые гидравлические гильотинные ножницы с поворотной балкой также включают задний упор для установки повторяемой длины реза, передние опорные кронштейны, цилиндры прижима листа и ручную либо механизированную регулировку зазора между ножами.

Такая конструкция ценится за то, что она механически менее сложна, чем некоторые альтернативные системы резки, при этом обеспечивая надежную производительность при стандартной обработке стального листа.

Что необходимо контролировать оператору?

• Тип материала и предел прочности при растяжении
• Толщину и ширину листа
• Настройку зазора между ножами
• Точность заднего упора при повторных резах
• Остроту и выравнивание ножей
• Стабильность гидравлической системы и давление прижима

Где гидравлические гильотинные ножницы с поворотной балкой работают лучше всего?

Они лучше всего подходят для прямолинейной резки при средних требованиях к точности и частом серийном производстве.

К распространенным областям применения относятся листы из углеродистой стали, листы из нержавеющей стали, алюминиевые листы и предварительная обработка сварных конструкций.

Более конкретно, гидравлические гильотинные ножницы с поворотной балкой хорошо подходят для:

• Цехов листовой металлообработки, выпускающих панели, кожухи, корпуса и кронштейны
• Подготовки стальных конструкций перед сверлением, гибкой или сваркой
• Производства оборудования для HVAC, шкафов и легкой промышленной металлообработки
• Универсальных мастерских, которым требуется эффективная резка заготовок при контролируемых затратах

Они становятся особенно практичными, когда рабочий процесс требует быстро и стабильно резать большое количество прямоугольных заготовок.

Например, при изготовлении металлоконструкций чисто отрезанные листы часто далее направляются на участки снятия фаски, сварки и сборки.

В таких условиях поставщики, имеющие опыт работы с гильотинными ножницами, линиями производства H-образных балок и сварочными системами, обычно точнее понимают весь процесс.

Такой более широкий взгляд на процесс важен, когда отрезанная деталь является не готовым изделием, а отправной точкой для последующей формовки или соединения.

Лучше ли они, чем гильотинные ножницы или другие варианты резки?

Не обязательно. Более правильный вопрос — какой станок соответствует конкретной задаче.

Гидравлические гильотинные ножницы с поворотной балкой часто предпочитают благодаря прочной конструкции, более простому обслуживанию и экономичности при стандартном изготовлении металлоконструкций.

Гильотинные ножницы обычно обеспечивают более вертикальное движение ножа и могут быть лучше для более высокой точности или контроля более толстого материала.

Лазерная резка, в свою очередь, позволяет обрабатывать контуры и отверстия, но имеет другую структуру затрат и производственную логику.

Более распространенное правило выбора достаточно простое.

Если работа в основном состоит из прямых резов, а объем производства стабилен, гидравлические гильотинные ножницы с поворотной балкой обычно являются разумным выбором.

Если работа включает сложные формы, внутренние вырезы или частые изменения конструкции, лучше может подойти другой процесс.

Что следует проверить перед выбором?

Именно здесь многие сравнения становятся более практичными.

Вместо того чтобы учитывать только максимальную толщину, полезно оценить полный профиль резки.

Ключевые проверки обычно включают:

• Фактический ассортимент материалов, а не только самый толстый когда-либо используемый лист
• Ежедневную длину резки, размер партий и частоту повторений
• Требуемое качество кромки для следующего процесса
• Диапазон заднего упора и точность управления
• Срок службы ножей, удобство их замены и доступ для обслуживания
• Стандарты надежности электрической и гидравлической систем

Также полезно учитывать, кто будет обеспечивать поддержку станка после поставки.

Поставщик с долгосрочным опытом работы в области оборудования для металлообработки часто может определить, должны ли гидравлические гильотинные ножницы с поворотной балкой работать автономно или быть интегрированы с предшествующими и последующими станками.

Это важно для предприятий, которые выполняют резку, сварку, подготовку листа и сборку металлоконструкций на одной площадке.

Например, некоторые производственные линии совмещают подготовку резаного листа со сварочными системами для H-образных балок, такими как Стандартный портальный сварочный станок для H-образных балок, особенно в проектах, связанных с мостами, зданиями, судами или высокоскоростными железными дорогами.

В таком контексте точная резка помогает уменьшить несовпадения перед сваркой, что повышает общую эффективность линии.

Какие проблемы чаще всего возникают в процессе эксплуатации?

Большинство проблем связано с настройкой, износом или нереалистичными ожиданиями.

Гидравлические гильотинные ножницы с поворотной балкой надежны, но не защищены от неправильного контроля параметров.

Распространенные ошибки, которых следует избегать

• Использование одного зазора между ножами для материалов любой толщины
• Игнорирование износа ножей до явного появления заусенцев
• Предположение, что резка ножницами подходит для контурной резки
• Недостаточная поддержка листа при обработке более широкого или тонкого материала
• Рассмотрение обслуживания гидравлической системы как второстепенной задачи

Еще одно заблуждение — ожидать одинакового качества поверхности у всех марок металла.

Более твердый или толстый материал может иметь иной профиль кромки, даже если гидравлические гильотинные ножницы с поворотной балкой работают правильно.

Поэтому пробная резка на реальном производственном материале часто является лучшим методом оценки, чем опора только на данные каталога.

Поставщики с экспортным опытом и знанием технологических процессов обычно хорошо понимают этот момент, особенно при работе с различными рынками, имеющими разные ожидания по качеству и стандарты соответствия.

Там, где оборудование организовано в соответствии с контролем качества ISO9001 и практикой проектирования, ориентированной на CE, документация, стабильность и проверка оборудования обычно более систематизированы.

Когда гидравлические гильотинные ножницы с поворотной балкой являются правильным выбором?

Это правильный выбор, когда работа сосредоточена на прямолинейной резке листа, приемлемой точности и эффективном контроле затрат.

Они также хорошо подходят, когда станок должен поддерживать более широкий спектр работ по металлообработке, а не выступать в качестве узкоспециализированного центра резки.

Самый ясный способ принять решение — сопоставить станок с тремя факторами: диапазоном материалов, потребностями последующих процессов и ежедневной производительностью.

Если они соответствуют друг другу, гидравлические гильотинные ножницы с поворотной балкой могут обеспечить многолетнюю продуктивную эксплуатацию при приемлемом обслуживании и предсказуемой производительности.

Разумным следующим шагом будет сравнение фактических размеров листов, распределения по толщине и требуемого качества реза, а затем оценка того, как станок будет интегрирован с этапами гибки, сварки или изготовления металлоконструкций.

Такой анализ, основанный на технологическом процессе, обычно приводит к лучшему решению, чем простое сравнение наименований станков.
