Линзы станка лазерной резки заменяют тогда, когда их оптическое состояние уже не может обеспечивать стабильную передачу луча, а не по единому календарному интервалу. В промышленной эксплуатации некоторые линзы могут оставаться пригодными в течение длительного времени при чистом воздухе, сухом материале и строгом соблюдении технического обслуживания, тогда как другие деградируют значительно быстрее при обработке отражающих металлов, толстого листа, листов с покрытием или запыленных заготовок. Поэтому практический ответ на вопрос «Как часто следует заменять линзы станка лазерной резки в промышленной эксплуатации?» зависит от признаков износа, отклонений процесса и результатов осмотра, а не от фиксированного количества дней.

Наиболее надежный подход — рассматривать линзу как контролируемый расходный компонент с неопределенным сроком службы. Цех, работающий с тонкой низкоуглеродистой сталью при стабильном вспомогательном газе и регулярной очистке сопел, может использовать одну и ту же линзу гораздо дольше, чем линия, режущая лист с пленочным покрытием, окисленный лист или материал, создающий сильное обратное разбрызгивание в сторону режущей головки. Тепловая нагрузка важна не меньше загрязнения. Даже линза, которая на первый взгляд выглядит приемлемо, может начать поглощать больше энергии после появления дефекта покрытия или небольшого следа прожога, и после этого повреждение часто ускоряется.

Что обычно определяет время замены

На срок службы линзы больше всего влияют три фактора: загрязнение, термическое напряжение и качество обращения. Пыль из окружающей среды, испаренный при резке металл и остатки дыма могут оседать на защитной поверхности. Если загрязнение запекается на оптике, очистка становится менее эффективной, а покрытие при удалении может быть поцарапано или протравлено. Термическое напряжение возникает, когда луч проходит через линзу, которая уже не является оптически чистой, либо когда условия охлаждения и подачи газа нестабильны. Качество обращения важно потому, что отпечатки пальцев, неподходящие салфетки, повторно используемые тампоны или размещение линзы на твердой поверхности могут сократить срок службы еще до повторного запуска станка.

Выбор материала меняет ситуацию. Нержавеющая сталь, углеродистая сталь, алюминий, оцинкованный лист, латунь и медь по-разному воздействуют на оптику. Отражающие и высокотеплопроводные материалы могут создавать более сложные условия резки. Материалы с покрытием или окрашенные заготовки могут выделять остатки, загрязняющие защитную линзу быстрее, чем чистый лист. Более толстый материал часто требует более длительной задержки в точке прожига и большей тепловой нагрузки вблизи головки, что может повышать риск накопления отложений, если параметры недостаточно сбалансированы.

Состояние станка также влияет на частоту замены. Поврежденное сопло, плохая центровка, нестабильное давление газа, негерметичные уплотнения или загрязненные защитные окна выше по тракту могут сокращать срок службы линзы. В такой ситуации замена только линзы может восстановить качество резки лишь на короткое время, поскольку первопричина остается в головке или газовом тракте.

Признаки того, что замена ближе, чем очистка

Многие линзы меняют слишком поздно, поскольку первые симптомы ошибочно принимают за проблемы с программированием или материалом. Если кромки становятся шероховатыми без соответствующего изменения скорости подачи или подачи газа, если на резах, которые ранее были чистыми, появляется заусенец или если прожиг становится нестабильным, линзу следует осмотреть как можно раньше. Еще один предупреждающий признак — необходимость в небольших корректировках параметров для сохранения качества при выполнении одной и той же работы. Постепенное повышение чувствительности к фокусу часто указывает на изменение оптического тракта.

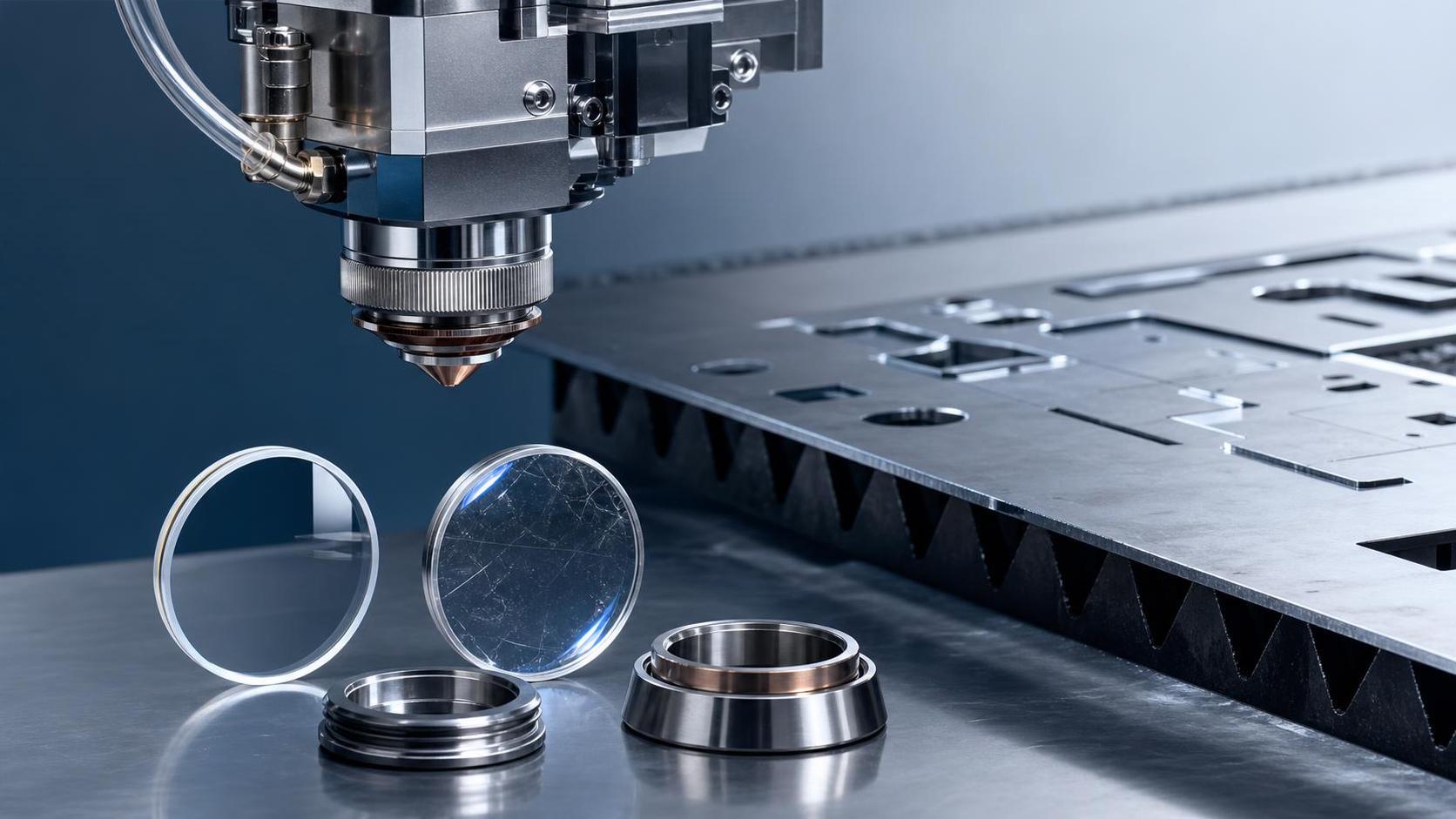

Визуальный осмотр по-прежнему важен, но имеет ограничения. К очевидным дефектам относятся следы прожогов, помутнение, точечная коррозия, царапины, дымка или изменение цвета покрытия. Линза с идеально круглым следом загрязнения возле траектории луча обычно указывает на то, что остатки многократно нагревались в процессе эксплуатации. Тонкие царапины за пределами центральной зоны луча могут не вызывать немедленного отказа, однако все равно требуют более пристального наблюдения, поскольку загрязнения могут перемещаться, а распределение тепла — изменяться во время длительных производственных циклов.

Менее заметные симптомы также имеют значение. Если режущая головка начинает работать горячее обычного, если после нескольких часов непрерывной резки увеличивается частота срабатывания сигнализации или если замена сопел больше не восстанавливает стабильность, линза уже может терять пропускную способность. Ожидание полного отказа обходится дорого, поскольку станок может продолжать выпускать детали с предельным качеством кромок до того, как будет замечена полная неисправность.

Защитная и фокусирующая линзы требуют разных решений

Во многих станках защитную линзу заменяют значительно чаще, чем фокусирующую линзу или коллиматорную оптику. Это различие важно. Защитная линза расположена ближе к источникам загрязнения и предназначена для защиты более дорогой оптики от дыма и брызг. Если политика замены не разделяет эти компоненты, обслуживание может стать либо слишком дорогим, либо слишком медленным в реагировании. Загрязненную защитную линзу никогда не следует считать доказательством того, что более глубокая оптика также достигла конца срока службы, однако это должно стать поводом для проверки всего оптического тракта.

Фокусирующая линза обычно служит дольше, если защитная линза заменяется своевременно, а уплотнения остаются неповрежденными. Когда загрязнение проходит за защитный барьер, ремонт становится более сложным, а простой станка обычно увеличивается, поскольку перед возобновлением производства головка может потребовать более тщательной разборки, очистки, проверки выравнивания и серии пробных резов.

Как оценивать необходимость замены в реальных производственных условиях

Практический метод заключается в сочетании регулярного осмотра со сравнением процесса. Вместо вопроса о том, достигла ли линза стандартного срока эксплуатации, сравнивайте текущую производительность с известным стабильным режимом резки. Используйте ту же марку и толщину материала, тип сопла, вспомогательный газ и геометрию программы, которые ранее обеспечивали чистые кромки. Если теперь станку требуются необычное смещение фокуса, корректировка прожига или снижение скорости для достижения аналогичного результата, линза должна занять высокое место в списке на осмотр.

Ведение простой сервисной записи помогает больше, чем общие предположения о сроке службы. Записывайте дату установки, состав обрабатываемых материалов с момента установки, любое загрязнение, обнаруженное при очистке, и причину замены. Со временем проявляются закономерности. Линза, которая регулярно выходит из строя после резки определенного материала с покрытием или после длительных смен с интенсивным прожигом, дает информацию не только об обслуживании, но и о процессе.

Замена оправдана, когда верно одно или несколько из следующих условий:

• Линза имеет видимые повреждения покрытия, дымку или следы прожогов, которые остаются после надлежащей очистки.
• Качество резки ухудшилось и не может быть восстановлено обычной корректировкой сопла, газа и параметров.
• Станок становится необычно чувствительным к настройкам фокуса или прожига при обработке материала, который ранее был стандартным.
• Есть основания подозревать термическое повреждение вследствие серьезного столкновения, длительного разбрызгивания или неисправности подачи газа.

Этот перечень намеренно уже, чем общий контрольный список технического обслуживания. Частая ненужная замена увеличивает затраты и создает риск повреждения при обращении. Отложенная замена ведет к нестабильному производству и возможному повреждению соседней оптики.

Очистка может продлить срок службы, но только при правильных условиях

Линзу следует очищать только при незначительном загрязнении и при условии, что поверхность в остальном не повреждена. Сухой сжатый цеховой воздух не является безопасным быстрым решением, если он не проходит надлежащую фильтрацию и не содержит масла. Обдув оптики загрязненным воздухом часто приводит к появлению новых царапин или отложений. Обычный метод состоит в осмотре при хорошем освещении, удалении незакрепленных частиц одобренными бесконтактными средствами, где это применимо, и протирании подходящими оптическими материалами и растворителем в одном направлении без повторного использования загрязненной стороны салфетки.

Повторная очистка не безвредна. Каждая операция очистки несет определенный риск абразивного повреждения, даже при аккуратном выполнении. Если остатки запеклись на покрытии, агрессивное протирание может превратить пригодную к восстановлению защитную линзу в поврежденную. Поэтому многие производственные команды заменяют недорогую защитную линзу, когда загрязнение достигает определенного уровня, вместо попыток многократно ее восстановить. Решение связано не столько с сохранением компонента, сколько с защитой качества луча и предотвращением более длительного простоя позже в течение смены.

Распространенные ошибочные оценки, сокращающие срок службы линзы

Одна из самых распространенных ошибок — обвинять линзу в каждом дефекте реза. Низкая чистота газа, эксцентриситет сопла, нестабильная плоскостность листа, загрязненные направляющие, неправильные настройки фокуса и непостоянное состояние поверхности материала могут выглядеть как оптический износ. Замена линзы без проверки этих основных факторов может привести к потере деталей и времени. Противоположная ошибка столь же распространена: предположение, что проблему параметров можно бесконечно устранить настройкой. Как только поврежденная линза начинает поглощать тепло, компенсация обычно сужает технологическое окно, пока качество не станет непредсказуемым.

Еще одна частая проблема возникает при установке. Линза, к которой прикасаются в центре, которую устанавливают при наличии загрязнения на посадочном месте или которую затягивают в держателе с мусором, застрявшим по краю, может преждевременно выйти из строя. Следует также проверять уплотнения и фиксирующие детали. Если уплотняющая поверхность повреждена, дым может обходить защитный путь и загрязнять внутреннюю оптику, даже если защитная линза заменяется по графику.

Условия хранения важнее, чем иногда кажется. Линзы, оставленные без герметичной упаковки рядом с шлифовальной пылью, туманом СОЖ или влажным воздухом, могут загрязниться еще до использования. Оптические компоненты должны оставаться в чистой упаковке до установки, а любую линзу, снятую для осмотра, следует помещать в подходящий контейнер, а не на верстак, крышку станка или документы.

Сроки замены часто меняются в зависимости от состава заказов

Промышленная эксплуатация редко бывает однородной. Линия, режущая преимущественно тонкий лист, может иметь длительные интервалы между заменами линз, а затем внезапно потребовать гораздо более пристального внимания после перехода производства на более толстый лист, частый прожиг или материал с поверхностной пленкой. Длительные работы без оператора также могут изменить ритм обслуживания, поскольку остается меньше возможностей заметить раннее ухудшение качества. В таких случаях осмотр защитной линзы во время плановых пауз часто эффективнее, чем ожидание следующего официального окна технического обслуживания.

Если цех обрабатывает смешанные материалы одной и той же головкой, историю линзы следует оценивать по наиболее тяжелой недавней нагрузке, а не по среднему сроку эксплуатации станка. Несколько сложных заданий могут создавать для оптики большую нагрузку, чем множество стандартных операций. Именно поэтому фиксированные интервалы замены часто не работают в реальном производстве: они не учитывают, что фактически испытала линза.

Итак, как часто следует заменять линзы станка лазерной резки? В промышленной эксплуатации заменяйте их, когда осмотр выявляет необратимое загрязнение или повреждение покрытия, когда стабильность процесса снижается сверх возможностей обычной корректировки либо когда серьезное событие делает термическое повреждение вероятным. Очищайте их, когда загрязнение незначительно, а оптика остается неповрежденной. Проверяйте их чаще, когда состав обрабатываемых материалов становится более загрязняющим, толстым, отражающим или требовательным к прожигу. Такой подход связывает решения о замене с поведением станка и состоянием оптики, что является единственной надежной основой для различных условий резки.
