Объяснение дефектов лазерной резки: как отделы качества могут быстрее выявлять первопричины

Дефекты лазерной резки могут нарушать качество производства, повышать уровень брака и создавать скрытые риски для безопасности, если первопричины не выявляются быстро. Для команд контроля качества и безопасности в сфере металлообработки понимание причин возникновения дефектов имеет важное значение для повышения стабильности и сокращения простоев. В этом руководстве рассматриваются наиболее распространенные дефекты лазерной резки и показано, как быстрее отслеживать их причины, связанные с оборудованием, материалами, параметрами и практикой операторов.

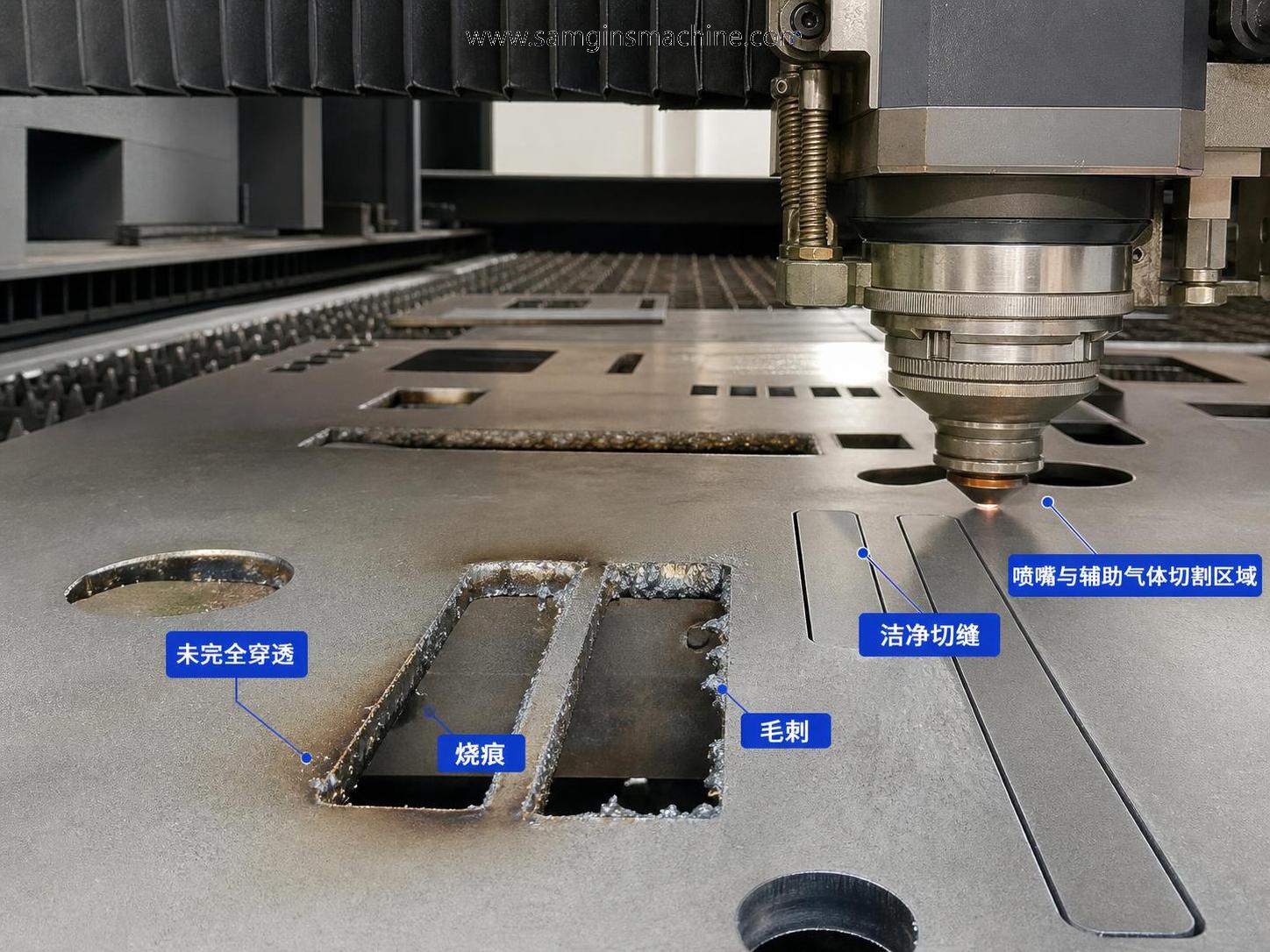

Когда деталь сходит со стола с сильными заусенцами, грубой кромкой реза, следами прижога или неполным прорезанием, самый медленный способ разобраться — обсуждать возможные причины абстрактно. Более быстрый способ — сузить круг дефектов по тому, что вы действительно можете увидеть, услышать и проверить на станке. Большинство дефектов лазерной резки не случайны. Обычно они оставляют характерные признаки, и команды качества, умеющие их распознавать, могут значительно сократить время поиска неисправностей.

Начинайте с формы дефекта, а не с настройки станка

Именно здесь многие расследования идут по неверному пути. Оператор говорит: «Нужно больше мощности», и все сразу переходят к изменению параметров, не подтвердив, действительно ли дефект указывает на потерю мощности. На практике видимый симптом — ваш лучший первый фильтр.

• Сильные заусенцы на нижней кромке часто указывают на проблему со скоростью резки, положением фокуса, состоянием сопла, потоком вспомогательного газа или состоянием поверхности листа.
• Закругленные верхние кромки или чрезмерное оплавление могут указывать на неправильную фокусировку, слишком большой тепловой ввод или нестабильное движение.
• Неполные резы или висящие перемычки обычно требуют немедленной проверки подачи мощности, загрязнения линзы, давления газа и стабильности толщины материала.
• Пожелтение, окисление или темное изменение цвета кромки могут указывать на проблемы с чистотой газа или несоответствие процесса, особенно когда резка азотом должна давать светлую кромку.
• Стрии, которые внезапно становятся грубыми в середине реза, часто указывают на нестабильность, а не на один постоянно неверный параметр.

Такая первоначальная визуальная классификация экономит время. Она не позволяет команде менять пять переменных одновременно и терять след причины.

Проверьте, следует ли проблема за листом, раскладкой или станком

Полезный вопрос для цеха прост: дефект возникает повсюду, только в одной зоне или только в одной партии? Ответ подскажет, куда смотреть дальше.

Если один и тот же дефект появляется по всему листу, первопричина, скорее всего, связана с оптикой, подачей газа, настройками программы или общим состоянием станка. Если дефекты сосредоточены в одной зоне стола, обратите внимание на плоскостность, состояние ламелей, контроль высоты, вибрацию или локальное загрязнение. Если проблемы возникают только с одной партией материала, не спешите обвинять станок. Покрытие материала, фактические отклонения толщины, остаточные напряжения, ржавчина, масляная пленка и стабильность поставщика имеют большее значение, чем многие команды готовы признать.

Именно здесь также окупается прослеживаемость. Если ваши записи контроля не включают номер плавки листа, поставщика, номинальную толщину, фактически измеренную толщину и партию газа, когда это применимо, расследование каждый раз будет замедляться.

Краткий контрольный список, который команды качества должны выполнить до изменения параметров

1. Осмотрите сопло на наличие повреждений, проблем с центрированием и налипших брызг. Небольшой дефект здесь может вызвать удивительно серьезные дефекты кромки.
2. Подтвердите чистоту линзы и защитного окна. Даже легкое загрязнение может повлиять на качество луча и стабильность процесса.
3. Проверьте давление вспомогательного газа, стабильность потока и тип газа. Для работ с нержавеющей или углеродистой сталью путаница с газом не является редкостью.
4. Сверьте настройку фокуса с фактическим материалом и используемой редакцией программы, а не с картой наладки, которую кто-то предполагает загруженной.
5. Если отклонение качества появилось недавно, измерьте толщину материала в фактической партии. Не полагайтесь только на номинальную спецификацию.
6. Посмотрите образцы реза начала и конца смены. Дрейф, зависящий от времени, часто указывает на расходные материалы, температуру или состояние технического обслуживания.

Ни одна из этих проверок не выглядит впечатляюще, но они решают множество реальных производственных проблем без вынужденных ненужных изменений процесса.

Заусенцы распространены, но их причины не всегда одинаковы

Термин «заусенец» используется как общее обозначение проблемы, что усложняет анализ первопричин. Нижняя кромка с мелким равномерным заусенцем отличается от тяжелого грата, налипшего на отдельных участках. В одном случае причиной может быть скорость или фокусировка. В другом — нестабильный поток газа, загрязнение листа или накопление тепла в плотных раскладках.

Практическая проверка: сравните высоту и равномерность заусенцев на прямых резах, углах и малых отверстиях. Если углы хуже, следует обратить внимание на ускорение и концентрацию тепла. Если малые элементы получаются плохо, тогда как длинные прямые резы выглядят приемлемо, возможно, вы слишком сильно нагружаете технологическое окно для мелкой геометрии. Это особенно важно, когда имеет значение качество последующей гибки. Цеха, совмещающие резку с формовкой, часто обнаруживают, что нестабильное качество кромки создает предотвратимые проблемы на последующих этапах, включая зарождение трещин или неудовлетворительный внешний вид. В таких технологических процессах оборудование, такое как Электрогидравлические синхронизированные листогибочные прессы с ЧПУ, эффективно лишь настолько, насколько качественны заготовки, поступающие на этап гибки.

Следы прижога и тепловые деформации также требуют оценки с точки зрения безопасности

Команды качества и безопасности часто проводят расследования отдельно, однако дефекты, связанные с прижогом, — это тот случай, где их работа должна пересекаться. Чрезмерный тепловой ввод влияет не только на внешний вид. Он может повысить риск деформации деталей, обращения с горячим ломом, скачков образования дыма и отдельных случаев воспламенения при наличии остатков или защитной пленки.

Когда вы видите цвета побежалости, обугливание кромки или локальную деформацию, задайте несколько прямых вопросов. Была ли поверхность материала чистой? Подходила ли защитная пленка для лазерной обработки? Не были ли раскладки слишком плотными для отвода тепла? Нормально ли работала вытяжка? Если проблема возникает после перерыва в обслуживании или засорения фильтра, не сводите ее к косметическому несоответствию. За ней может стоять более широкая проблема управления процессом.

Если ваше предприятие экспортирует изготовленное оборудование или компоненты, важно поддерживать управление процессом в соответствии с документированными системами качества. Например, Wuxi Samgins International Trade Co.,Ltd заявляет, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами ЕС CE. Это не дает быстрого решения для диагностики дефектов, но подчеркивает основную мысль: прослеживаемая дисциплина процесса обычно лучше догадок.

Малые отверстия, острые углы и толстый лист требуют собственной логики

Многие дефекты лазерной резки проявляются только на сложной геометрии. Если крупные внешние контуры выглядят чистыми, но качество отверстий резко ухудшается, не считайте, что станок в целом не способен работать. Проверьте стратегию прожига, расположение захода, обработку скорости на углах и соответствие запрограммированных настроек толщине и размеру элемента.

Для толстого листа стабильность обычно зависит от более узкого технологического окна. Сопло, которое все еще работает достаточно хорошо на более тонком листе, может стать слабым звеном. Стабильность давления газа становится более заметной. Как и плоскостность листа. Это один из тех моментов, когда команда качества должна требовать измеряемых доказательств вместо устных заверений производства. «Обычно все работает нормально» — не полезный пункт контроля.

Не игнорируйте рабочие процедуры операторов и качество передачи смены

Некоторые расследования дефектов заходят в тупик, потому что команда рассматривает эксплуатацию как черный ящик. В реальных металлообрабатывающих цехах качество передачи смены влияет на уровень дефектов сильнее, чем людям хотелось бы документировать. Изношенные расходные материалы, используемые слишком долго, неполная очистка, пропущенные проверки сопла и неформальное изменение параметров — все это создает повторяющиеся проблемы.

Если один и тот же станок работает по-разному в разных сменах, это проблема управления процессом, а не только проблема персонала. Проверьте этапы верификации наладки. Уточните, заблокированы ли утвержденные библиотеки параметров или управляются без строгого контроля. Подтвердите, что забракованные детали маркируются с достаточной детализацией для проведения диагностики. Контейнер для лома, полный безымянных бракованных деталей, никого ничему не учит.

Быстрый путь поиска первопричины, работающий в напряженные производственные дни

Когда времени мало, соблюдайте практическую последовательность:

1. Визуально классифицируйте дефект и зафиксируйте место его появления.
2. Отделите проблемы, характерные для всего станка, от проблем, специфичных для партии.
3. Проверьте сопло, оптику, газ и контроль высоты до изменения параметров.
4. Проведите контролируемое испытание на том же материале, изменяя за раз только одну переменную.
5. Сохраняйте один принятый образец в качестве эталонной кромки для сравнения, а не только письменную заметку.

Этот последний шаг недооценивают. Люди по-разному описывают «хорошее качество кромки». Сохраненный образец уменьшает количество споров и делает решения более точными.

Если вы сталкиваетесь с повторяющимися дефектами лазерной резки, настоящая цель заключается не в поиске хитрого разового решения. Она состоит в создании воспроизводимого способа отделять проблемы материала, обслуживания, программирования и вариации операторов до того, как вырастет объем брака. Команды, которые хорошо справляются с этим, обычно ведут дисциплинированные записи, используют четкие формулировки при контроле и имеют привычку проверять простые физические причины, прежде чем искать сложные теории. Такой подход также помогает последующим процессам, будь то сварка, удаление заусенцев или формовка на оборудовании, таком как Электрогидравлические синхронизированные листогибочные прессы с ЧПУ.
