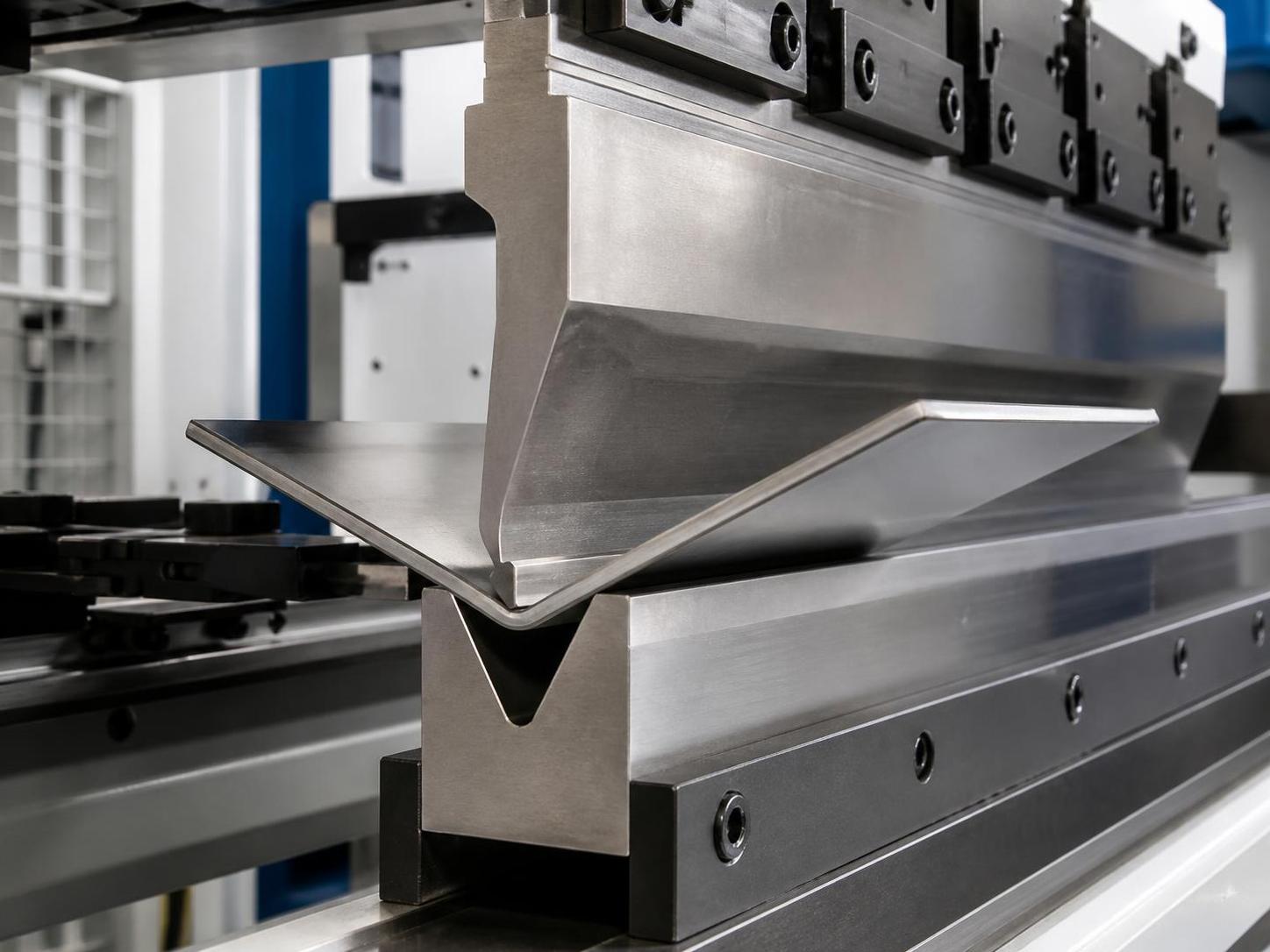

При гибке листового металла на листогибочном прессе пружинение — не второстепенная проблема. Это одна из основных причин, по которым операторы теряют точность угла, замедляют утверждение первой детали и в итоге компенсируют отклонения методом проб и ошибок. Обычно те, кто ищет информацию по этой теме, пытаются ответить на практический вопрос: почему детали, которые выглядят правильно под пуансоном, после снятия нагрузки получаются другими и как уменьшить эту вариацию во всей партии, а не корректировать каждую деталь по отдельности?

Краткий ответ заключается в том, что пружинение не контролируется одной настройкой. Оно является результатом взаимодействия свойств материала, геометрии гиба, оснастки, состояния станка и метода работы оператора. Если постоянство угла важно для последующей подгонки, сварки, сборки корпусов или повторных заказов, пружинение требует систематического контроля, а не периодической коррекции на станке.

Почему пружинение становится производственной проблемой

Каждый оператор знает основное явление: после снятия нагрузки лист стремится упруго восстановиться, и угол гиба раскрывается. В производстве важно не только то, что пружинение существует, но и то, что оно изменяется. Оно меняется от рулона к рулону, от плавки к плавке, а иногда и от листа к листу в одной партии. Именно поэтому программа гибки, которая хорошо работала в прошлом месяце, может внезапно начать выпускать детали с отклонением в один или два градуса.

Для тонколистовых деталей с большими внутренними радиусами это может быть приемлемо. Для высокопрочной стали, нержавеющей стали, алюминия или деталей с жесткими угловыми допусками ситуация становится значительно более чувствительной. Проблема усиливается, когда в одной детали выполняется несколько гибов. Небольшое отклонение угла при первом гибе к последней операции может превратиться в проблему сборки.

Многие цеха недооценивают тот факт, что вариация пружинения часто обходится дороже, чем очевидный брак. Она увеличивает время наладки, приводит к большему числу проверок первых деталей, создает зависимость от наиболее опытных операторов и делает выпуск менее предсказуемым между сменами.

Материал обычно является первой переменной, а не станок

Когда появляется нестабильность угла, операторы часто начинают с компенсации на станке. Это понятно, но не всегда является правильным первым шагом. Во многих случаях наибольшим источником вариаций является поведение материала.

Предел текучести, прочность на растяжение, направление прокатки, допуск по толщине, состояние поверхности и предшествующая обработка влияют на пружинение детали. Два листа с одинаковой номинальной толщиной могут гнуться по-разному, если их фактические механические свойства отличаются. Высокопрочные материалы обычно сильнее пружинят. Алюминий может быть особенно нестабильным, если состояние поставки и вариации поставщика строго не контролируются. Нержавеющая сталь часто требует большего перегиба, чем низкоуглеродистая сталь, а технологическое окно может быть уже.

Полезная производственная привычка — перестать считать весь материал с «одинаковой спецификацией» действительно идентичным. Если работа чувствительна к углу, следует проверять:

• фактическую толщину, а не только номинальную;
• марку и состояние материала по документации поставщика;
• расположена ли линия гиба параллельно или перпендикулярно направлению прокатки;
• могут ли оксид, окалина, масло или повреждения поверхности влиять на контакт и трение.

Последнему пункту уделяется меньше внимания, чем следовало бы. Состояние поверхности само по себе не изменяет пружинение, но влияет на стабильность посадки материала в оснастке. В цехах, обрабатывающих конструкционную сталь или лист с окалиной перед формовкой либо финишной обработкой, предварительная подготовка поверхности может стабилизировать последующие операции. Например, при значительном наличии ржавчины, окалины или остатков термообработки роликовая дробеструйная машина может быть частью более широкого технологического маршрута — не для коррекции гибки как таковой, а для получения более чистой и однородной поверхности перед последующим изготовлением и нанесением покрытий. Это важнее в повторяемом промышленном производстве, чем при единичных заказах.

Выбор оснастки влияет на повторяемость угла сильнее, чем признают многие цеха

При гибке листового металла на листогибочном прессе распространенный совет — «выбрать правильную V-матрицу». Это верно, но неполно. Выбор оснастки определяется не только возможностью выполнить гиб. Он напрямую влияет на усилие гибки, формирование радиуса, риск появления следов и величину углового восстановления после снятия нагрузки.

Как правило, более широкие раскрытия матрицы позволяют снизить тоннаж, но могут увеличить пружинение и вариацию угла, особенно на тонком материале. Более узкие раскрытия способны улучшить контроль, но повышают усилие формовки и могут создавать нежелательный внутренний радиус или следы. Правильный баланс зависит от типа материала, толщины, требуемого радиуса и допуска.

Операторам следует контролировать три связанные с оснасткой причины нестабильного угла:

• несоответствие геометрии пуансона и матрицы требуемому радиусу или условиям гибки полки;
• изношенные плечи, поврежденные пуансоны или неоднородные поверхности компенсации прогиба;
• смешанные комплекты оснастки, в которых сменные сегменты недостаточно точно соответствуют исходному профилю.

Именно здесь утверждение «раньше это работало» может ввести цех в заблуждение. Комплект инструмента может оставаться пригодным для обычных работ, но уже быть слишком изношенным для стабильного получения точных углов. Если угол гиба меняется по длине детали, проверьте износ оснастки и прогиб станины, прежде чем считать материал единственной причиной.

Воздушная гибка, гибка в упор и чеканка не решают одну и ту же проблему

Распространенное заблуждение состоит в том, что пружинение можно устранить простым выбором другого метода гибки. В действительности каждый метод меняет стратегию контроля и структуру затрат.

Воздушная гибка гибка универсальна и эффективна, поэтому большинство цехов используют именно ее. При этом она оставляет больше пружинения, которым необходимо управлять, поскольку конечный угол сильно зависит от поведения материала и глубины хода траверсы. Гибка в упор уменьшает влияние пружинения, более плотно вдавливая материал в матрицу, но повышает требуемый тоннаж и снижает гибкость процесса. Чеканка еще сильнее подавляет пружинение за счет пластического сжатия зоны гиба, однако требует значительно большего усилия и прочности инструмента, поэтому она не является стандартным решением для большинства производственных условий.

Практический вывод для операторов таков: если допуск детали жесткий, а вариация материала велика, технологическое окно для воздушной гибки может стать слишком узким для эффективного управления. Это не означает, что воздушная гибка неправильна. Это означает, что цех должен определить, нужно ли изменить компенсацию процесса, стратегию оснастки или метод формовки в соответствии с требованиями допуска.

Состояние станка и наладка также важны, особенно для длинных деталей

Даже при стабильном материале и правильной оснастке листогибочный пресс не обеспечит постоянство угла, если сам станок работает непредсказуемо. Прогиб станины, неравномерная компенсация прогиба, ошибка позиционирования осей, колебания гидравлики или нестабильность заднего упора могут проявляться как проблемы с углом.

На длинных заготовках деталь, которая правильно измеряется в центре, но раскрывается на концах, часто указывает на проблему компенсации прогиба или деформации, а не на случайное пружинение. На более коротких деталях повторяющиеся изменения угла от детали к детали могут указывать на повторяемость осей, параллельность траверсы или метод позиционирования оператором.

Дисциплинированная проверка наладки должна включать:

• надежность зажима и выравнивание инструмента;
• настройки компенсации прогиба, соответствующие длине детали и нагрузке;
• повторяемость хода траверсы при нескольких циклах;
• состояние пальцев заднего упора и постоянный контакт с деталью;
• достигает ли станок полной запрограммированной глубины при фактической нагрузке, а не только в холостом цикле.

Старые станки по-прежнему могут производить качественные детали, но обычно требуют более строгой технологической дисциплины. Иногда цеха пытаются устранить проблему аппаратной повторяемости компенсацией со стороны оператора. Это может позволить выпустить партию, но не является стабильным методом производства.

Постоянство угла обеспечивается управлением процессом, а не только интуицией оператора

Опытные операторы часто развивают чувство того, насколько больше нужно перегнуть конкретный материал. Этот опыт ценен, но полагаться только на память становится рискованно, когда задания часто меняются или на одном станке работают несколько операторов.

Более надежный подход — преобразовать опыт в контролируемые технологические данные. Для повторяющихся деталей записывайте фактический тип материала, толщину, раскрытие матрицы, радиус пуансона, направление гиба относительно волокон, целевой угол, запрограммированную глубину и принятую коррекцию первой детали. Это создает полезную историю наладки вместо того, чтобы заставлять следующего оператора заново определять ту же компенсацию.

Для цехов, работающих со смешанными партиями материалов, важно также измерение угла. Ручные угломеры подходят для общих проверок, но при более жестких допусках цифровое измерение угла или системы коррекции угла в процессе могут сократить циклы наладки и повысить повторяемость. Целесообразность таких инвестиций зависит от размера партии, требований к допускам и затрат на рабочую силу, однако производственная логика проста: чем дороже обходится вариация угла, тем более оправданной становится обратная связь в реальном времени.

Что следует стандартизировать в цехе

Если цех хочет улучшить контроль, не усложняя чрезмерно ежедневную работу, наибольшую отдачу обычно дают несколько стандартов:

• использовать проверенные таблицы гибки как отправную точку, а затем обновлять их по фактическим производственным результатам;
• разделять программы по марке и толщине материала, а не использовать один файл «достаточно близко»;
• измерять первые детали в определенных точках и ориентациях;
• контролировать последовательность гибки многогибочных деталей для уменьшения накопленной ошибки;
• определить, когда оператор может регулировать глубину, а когда наладку необходимо пересмотреть.

Последний пункт важен. Цеха теряют стабильность, когда каждая проблема с углом рассматривается как локальная корректировка, а не как отслеживаемая проблема процесса.

Распространенные утверждения, которые верны лишь частично

В производственных цехах распространено несколько знакомых утверждений, однако они надежны лишь в ограниченных условиях.

«Если толщина одинакова, результат гибки должен быть одинаковым».
Не обязательно. Механические свойства и направление волокон могут изменить результат, даже если толщина совпадает.

«Листогибочный пресс с ЧПУ автоматически будет поддерживать постоянство углов».
Только если также контролируются материал, оснастка, калибровка и дисциплина наладки. ЧПУ повышает повторяемость движения, но не стабильность каждой внешней переменной.

«Больший тоннаж означает меньшее пружинение».
Только до определенного предела и только в рамках выбранного метода формовки. Избыточное усилие не заменяет правильный выбор оснастки или процесса.

«Если первая деталь правильная, партия в безопасности».
Это зависит от стабильности материала, теплового дрейфа, износа инструмента и от того, изменяются ли длина или ориентация детали в ходе выполнения заказа.

Как предшествующие и последующие процессы влияют на качество гибки

Операторы иногда рассматривают гибку как изолированный участок, однако постоянство угла часто зависит от того, что происходит до и после формовки. Качество кромки после лазерной резки, состояние заусенцев, тепловложение от предыдущих операций, качество выравнивания и остаточные напряжения в заготовке могут менять поведение при гибке. Если заготовки поступают с неодинаковой плоскостностью или распределением напряжений, оператор листогибочного пресса получает эту проблему.

Именно поэтому производственные линии следует рассматривать как цепочку, а не как отдельные станки. В некоторых условиях обработки стали оборудование для очистки и подготовки поверхности, такое как роликовая дробеструйная линия с регулируемой силой воздействия, системой пылеулавливания и возможностью непрерывной работы, выбирается не только для защиты от коррозии, но и для поддержания более стабильной последующей отделки и производственного потока. Преимущество является косвенным, но в тяжелом машиностроении, мостовых конструкциях и цехах металлоконструкций косвенная стабильность процесса часто так же важна, как и спецификация отдельного станка.

На что операторам следует обращать внимание при ужесточении допусков

Если требования заказчика переходят от общего изготовления к более жестким сборочным допускам, стратегия контроля должна меняться вместе с ними. На этом этапе вопрос заключается уже не только в том, как выполнить гиб, но и в том, как уменьшить вариабельность, которая ранее была приемлемой.

Для операторов и руководителей производства более полезен следующий подход: спрашивайте не только о том, насколько сильно пружинит материал. Спрашивайте, насколько стабильно это пружинение в ваших фактических условиях оснастки, станка и партии. Именно это определяет, можно ли управлять процессом в повседневном производстве.

В конечном итоге гибка листового металла на листогибочном прессе становится предсказуемой, когда цех перестает устранять проблемы угла по одной корректировке за раз и начинает рассматривать их как контролируемое взаимодействие материала, оснастки, станка и метода. Когда такой подход внедрен, пружинение по-прежнему присутствует, но перестает быть загадочным, а постоянство угла становится тем, что может обеспечить процесс, а не тем, что оператору приходится спасать.
