Что следует прежде всего понимать о сварочном станке для пространственных ферм?

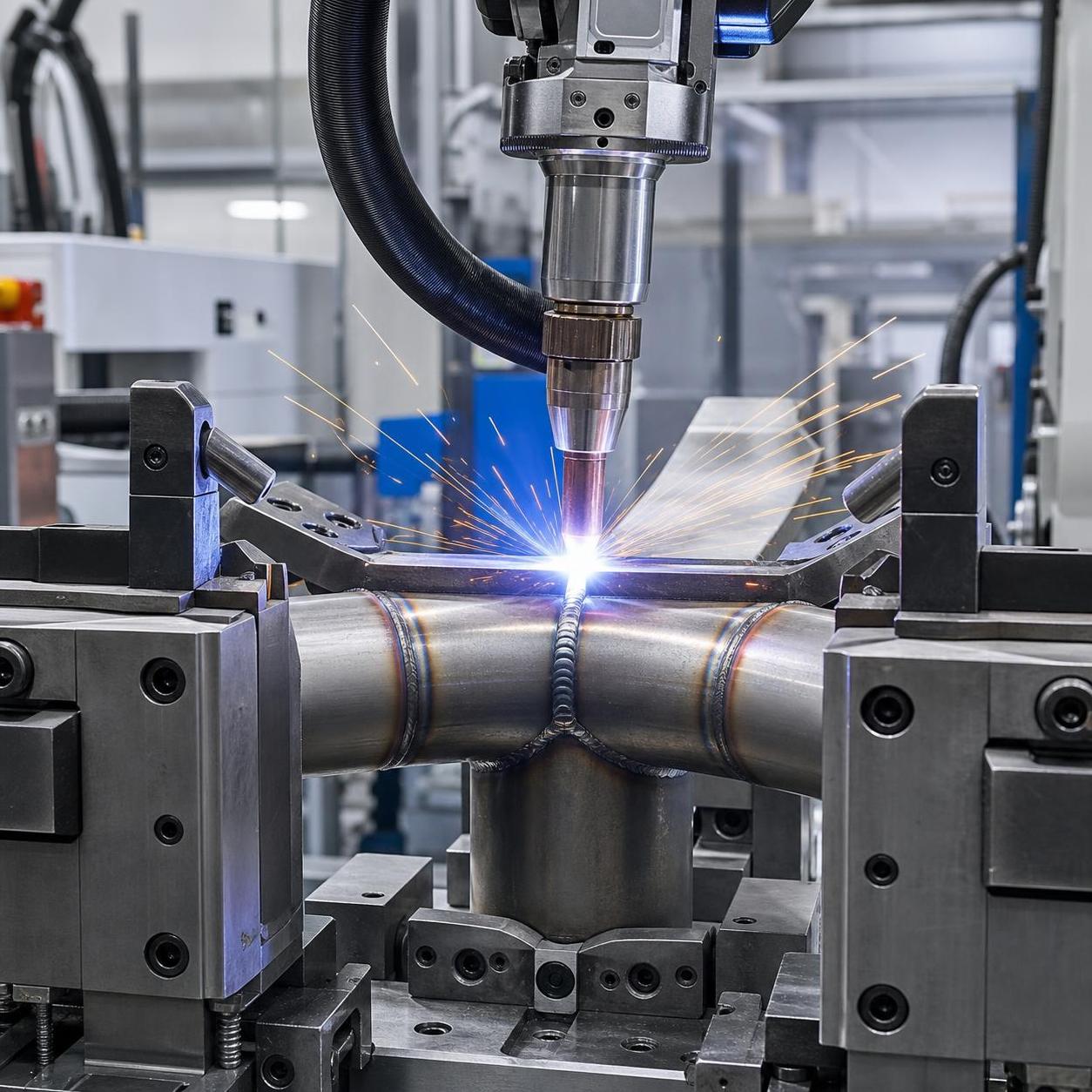

Начните с его назначения: сварочный станок для пространственных ферм предназначен для соединения трубчатых элементов или профилей под повторяемыми углами и в повторяемых положениях, чтобы готовая ферма сохраняла свою геометрию от одного изделия к другому. Это важно, поскольку пространственные фермы зависят от точности соединений. Небольшая ошибка в одном узле может многократно проявиться по всей конструкции и впоследствии создать проблемы при сборке.

С практической точки зрения такое оборудование предназначено не столько для выполнения одного сварного шва, сколько для управления всем циклом формирования соединения. Оно помогает фиксировать детали, позиционировать горелку, поддерживать стабильность перемещения и снижать отклонения, вызванные ручными операциями. Для любого, кто изучает оборудование, это является основной отправной точкой: вы оцениваете систему на предмет стабильности соединений, а не только сварочную головку.

Хороший станок также улучшает ритм работы цеха. Когда настройка оснастки, индексация и сварочное перемещение организованы в одном процессе, операторы тратят меньше времени на исправление выравнивания и больше — на изготовление пригодных деталей.

Какие компоненты сильнее всего влияют на производительность?

Покупатели часто сначала обращают внимание на источник питания, однако наиболее важными обычно являются компоненты, управляющие позиционированием. Если элементы фермы закреплены неправильно, даже мощная сварочная установка не сможет обеспечить стабильный результат.

• Система оснастки и зажима: Она удерживает заготовку в заданном положении и предотвращает смещение под воздействием тепловложения.
• Устройство позиционирования или вращения: Для многих соединений пространственных ферм необходимо, чтобы горелка и заготовка сохраняли оптимальное положение для сварки на протяжении всего цикла.
• Сварочная горелка в сборе: Стабильность горелки, контроль угла и траектория перемещения напрямую влияют на форму валика и стабильность проплавления.
• Система управления: Она управляет движением, последовательностью операций и повторяемостью параметров. Именно она превращает набор механических компонентов в производственный инструмент.
• Узлы подачи и выравнивания: Они приобретают большее значение при увеличении объёма производства, когда операторам требуется сократить время наладки.

При сравнении станков спросите, за счёт чего фактически обеспечивается повторяемость размеров. Если ответ расплывчатый, это является предупреждающим признаком. Качество соединения зависит от того, насколько точно система позиционирует и поддерживает элементы ещё до начала сварочной дуги.

Как обычно проходит сварочный процесс от загрузки до готового соединения?

Последовательность обычно проста, но каждый этап влияет на следующий. В большинстве цехов процесс строится по следующей логике:

1. Загрузите и расположите элементы фермы в оснастке.
2. Проверьте подгонку в зоне узла или соединения.
3. Зажмите детали, чтобы контролировать их перемещение во время тепловложения.
4. При необходимости выполните прихваточную сварку или этап позиционирования.
5. Выполните запрограммированную траекторию сварки, часто с контролируемым вращением или перепозиционированием.
6. Выгрузите сварную сборку и проверьте внешний вид соединения и выравнивание.

Слабым местом обычно является подгонка, а не сама дуга. Если торцы реза неодинаковы, зазоры различаются или геометрия детали смещается в зажиме, станок просто будет эффективно воспроизводить эти проблемы. Поэтому исследователям следует рассматривать станок вместе с предшествующими этапами подготовки, такими как резка, обработка торцов и формовка.

Какую производительность можно реалистично ожидать?

Производительность — это не только количество соединений, которое станок может сварить за час. Более полезно рассматривать её на трёх уровнях: количество, стабильность и уровень доработок. Станок, который работает быстро, но требует частого исправления выравнивания или ремонта сварных швов, не обладает действительно высокой производительностью.

Если вы рассматриваете оборудование для исследования, а не для немедленной покупки, поставщикам следует задать именно такой вопрос: какая часть цикла автоматизирована, а какая всё ещё зависит от ручной корректировки? Этот ответ скажет больше, чем любые громкие заявления о производительности.

Полезен ли сварочный станок для пространственных ферм только при крупносерийном производстве?

Не обязательно. Большой объём производства облегчает обоснование автоматизации, однако повторяемость может быть столь же важна при среднесерийных работах или проектах со строгими требованиями к размерам. Если одни и те же типы узлов повторяются снова и снова, даже умеренный объём производства может выиграть от механизированной сварки.

Менее выгодным применение становится при сильно смешанном производстве с постоянным изменением геометрии и очень низкой повторяемостью. В таком случае время наладки может сократить прирост производительности. Правильная оценка заключается не в абстрактном сравнении «ручной или автоматический». Она состоит в вопросах: «Как часто повторяется это соединение, насколько жёстки допуски геометрии и насколько дорого обходится доработка?»

Что следует проверить до начала сварки?

Обычно три фактора определяют, пройдёт ли сварка без проблем: подготовка деталей, состояние оснастки и доступ к соединению. Иногда сразу переходят к настройкам тока и скорости, но это решения, принимаемые на последующих этапах.

• Обрезаны ли концы элементов в соответствии с заданной геометрией?
• Удерживает ли оснастка детали без принудительного придания им искажённого положения?
• Может ли горелка пройти по траектории сварки без неудобных углов или риска столкновения?
• Не выведет ли тепловложение соединение из выравнивания при неправильной последовательности зажима?

Здесь также важно сопутствующее оборудование. В металлообработке предшествующая формовка влияет на последующую сварку сильнее, чем ожидают многие покупатели, впервые приобретающие оборудование. Например, когда компоненты из толстого листа необходимо подвергнуть вальцовке до того, как они станут частью конструкции, такое оборудование, как Механизированный гибочный станок с 3 роликами, может быть актуально, поскольку оно изгибает листовые материалы в контролируемые формы и обрабатывает цилиндрические, конические, дугообразные или частичные профильные заготовки. Для более толстых листов толщиной 50 mm или более дополнительные неподвижные холостые ролики под двумя нижними роликами помогают уменьшить пролёт и повысить точность заготовки, что делает последующую подгонку более предсказуемой.

Откуда обычно возникают проблемы с качеством?

Большинство повторяющихся проблем связано с коротким перечнем причин. Одна из них — плохое сопряжение деталей. Другая — нестабильный зажим. За ними следует тепловая деформация. Эти проблемы могут выглядеть как дефекты сварки, но их первопричина часто кроется в подготовке или оснастке.

Полезный способ диагностики проблем — отделить визуальное качество сварного шва от структурной повторяемости. Если валик выглядит приемлемо, но собранная ферма смещается относительно заданного положения, станок может выполнять сварку стабильно, тогда как метод базирования недостаточно надёжен. Если геометрия стабильна, но внешний вид валика различается, может потребоваться уделить внимание траектории горелки, скорости перемещения или стабильности дуги.

Такое различие экономит время. В противном случае команды продолжают регулировать параметры сварки, когда реальная проблема заключается в точности оснастки или отклонениях деталей на предыдущих этапах.

Как исследователь может определить, какой станок лучше подходит по сравнению с другим?

Смотрите не только на коммерческое описание и сравнивайте станок с фактическим семейством соединений, которое необходимо производить. Подходящая система должна соответствовать форме детали, углу доступа, ожидаемой повторяемости и требуемой стабильности выравнивания.

Наиболее полезны практические вопросы:

• Какой диапазон размеров элементов может удерживать оснастка без использования самодельных прокладок?
• Как контролируется траектория сварки при изменении геометрии соединения?
• Какие наладочные работы требуются при переходе от одного типа фермы к другому?
• Какая часть качества зависит от навыков оператора, а какая заложена в самом станке?

Для читателей на этапе исследования последний вопрос особенно важен. Он позволяет понять, создаётся ли ценность станка за счёт реального управления процессом или лишь за счёт переноса ручной работы на другой участок.

Имеет ли окружающая производственная линия такое же значение, как и сам сварочный станок?

Да. Сварочный станок для пространственных ферм работает в цепочке подготовительных этапов, а не изолированно. Если точность резки нестабильна, формованные детали отличаются или в цехе грубо обращаются с компонентами между операциями, стабилизировать качество сварки будет сложнее. Поэтому опытные покупатели оценивают весь маршрут — от подготовки материала до окончательного контроля.

Именно здесь могут быть полезны поставщики с более широкими знаниями оборудования для металлообработки. Компания, работающая с автоматическими сварочными системами, оборудованием для CNC-резки, гибочными и вальцовочными станками и сопутствующими станками, зачастую лучше подготовлена к обсуждению согласования процессов по всей линии, а не к рассмотрению сварочного участка как отдельной покупки.

Какой главный вывод следует сделать тому, кто всё ещё находится на этапе изучения?

Оценивайте сварочный станок для пространственных ферм по соединениям, которые он должен повторять, качеству подгонки, которое он может допустить, и объёму корректирующих работ, которые он исключает из цехового процесса. Это даёт более ясное представление, чем концентрация только на скорости сварки или уровне автоматизации. Если станок хорошо контролирует позиционирование, работает при стабильной подготовке на предыдущих этапах и обеспечивает постоянство готовых ферм, он выполняет действительно важную задачу.

Тем, кто сравнивает варианты, следует начать с геометрии узлов, логики оснастки и производственного потока. Эти три аспекта раскрывают большую часть реального ответа задолго до включения станка.
