Что такое резьбонакатный станок и как он формирует резьбу без резания?

Резьбонакатный станок формирует точную и прочную резьбу путем пластического смещения металла, а не его удаления, что делает его высокоэффективным решением для современного производства.

Это важно, поскольку качество резьбы влияет на прочность, усталостную долговечность, скорость сборки и стабильность характеристик изделия.

По сравнению с нарезанием резьбы, накатка сохраняет непрерывность материала.

Это простое различие существенно меняет эксплуатационные характеристики.

В реальном производстве резьбонакатный станок широко применяется для болтов, винтов, шпилек, труб, валов и автомобильного крепежа.

Он особенно ценен, когда требуются высокая производительность и воспроизводимая точность резьбы.

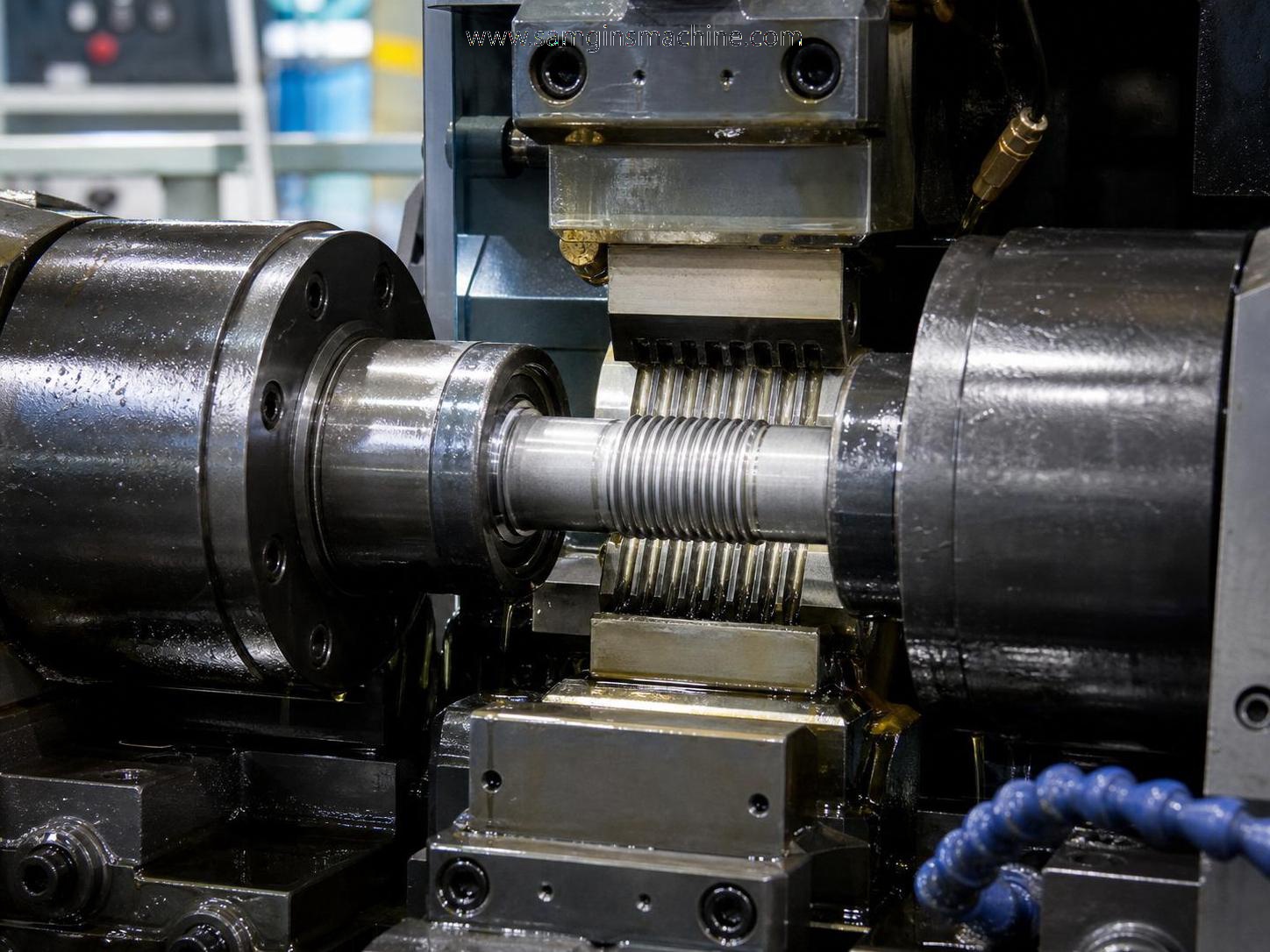

Принцип работы резьбонакатного станка

Резьбонакатный станок не удаляет стружку.

Вместо этого закаленные плашки вдавливаются во внешнюю поверхность вращающейся или подаваемой заготовки.

По мере увеличения давления металл пластически течет в профиль плашки.

Этот процесс формирует вершину и впадину резьбы без удаления материала.

Обычно процесс включает четыре основных этапа.

1. Заготовка подготавливается до требуемого диаметра.
2. Заготовка устанавливается между накатными плашками.
3. Плашки прикладывают усилие и формируют профиль резьбы.
4. Готовая деталь выходит с гладкой уплотненной поверхностью.

Поэтому накатку резьбы часто называют процессом холодной обработки давлением.

Материал изменяет форму под действием усилия, а не удаляется режущей кромкой инструмента.

Почему резьба лучше формируется без резания

Главное преимущество заключается в направлении волокон металла.

Режущий инструмент нарушает структуру металла на поверхности резьбы.

Резьбонакатный станок уплотняет и направляет эту структуру вдоль формы резьбы.

Это обычно повышает усталостную прочность и прочность на растяжение.

Накатанная поверхность также является более гладкой.

Меньшая шероховатость поверхности помогает снизить концентрацию напряжений при циклических нагрузках.

Еще одним преимуществом является эффективность использования материала.

Поскольку стружка не образуется, расход сырья обычно лучше контролируется.

При крупносерийном производстве крепежа это может обеспечить заметную экономию затрат со временем.

Основные преимущества по характеристикам

• Более высокая прочность резьбы
• Повышенная усталостная долговечность
• Более быстрые производственные циклы
• Улучшенное качество поверхности
• Сокращение отходов и операций со стружкой
• Более стабильные размеры резьбы

Типы резьбонакатных станков

Не все резьбонакатные станки работают одинаково.

Тип станка обычно зависит от геометрии детали, требуемой производительности и спецификации резьбы.

Станки с плоскими плашками

В них используется одна неподвижная и одна подвижная плашка.

Они широко применяются для винтов и мелкого крепежа в массовом производстве.

Двухроликовые цилиндрические станки

Они широко используются для болтов, валов и аналогичных деталей.

Они обеспечивают надежный контроль точности резьбы и производительности.

Трехроликовые станки

Они обеспечивают равномерное давление по окружности заготовки.

Они подходят для прецизионных деталей и сложных задач накатки резьбы.

Выбор подходящего резьбонакатного станка начинается с детали, а не с каталога.

Основные материалы и ограничения процесса

Резьбонакатный станок наиболее эффективно работает с пластичными материалами.

К распространенным примерам относятся низкоуглеродистая сталь, легированная сталь, нержавеющая сталь, алюминий и некоторые медные сплавы.

Если материал слишком твердый или хрупкий, накатка резьбы становится сложной или нестабильной.

Контроль диаметра заготовки является еще одним критически важным фактором.

Если заготовка имеет слишком большой размер, давление на плашки возрастает, и форма резьбы может исказиться.

Если заготовка имеет слишком малый размер, глубина резьбы может оказаться недостаточной.

Смазка также важнее, чем ожидают многие покупатели, впервые приобретающие такое оборудование.

Качественная смазка снижает трение, способствует качеству поверхности и защищает ресурс плашек.

Распространенные технологические риски

• Неправильный диаметр заготовки
• Неточная центровка плашек
• Недостаточная смазка
• Твердость материала вне технологического диапазона
• Изношенные плашки, вызывающие ошибки шага или профиля

Резьбонакатный станок и нарезание резьбы

Оба метода позволяют получать пригодную резьбу, но служат разным производственным целям.

Вкратце, нарезание резьбы по-прежнему полезно для мелкосерийного производства, ремонтных работ или сложных материалов.

Однако резьбонакатный станок часто является лучшим решением с точки зрения скорости, стабильности и механических характеристик.

Что покупателям следует проверить перед выбором станка

Решение о покупке не должно основываться только на максимальном диаметре и мощности двигателя.

Более правильный подход — подобрать резьбонакатный станок под фактические условия производства.

1. Подтвердите тип резьбы, шаг, диаметр и марку материала.
2. Проверьте, требуют ли целевые показатели производительности ручной, полуавтоматической или автоматической подачи.
3. Оцените доступность плашек и стоимость их замены.
4. Уточните стабильность допусков в ходе длительных производственных циклов.
5. Оцените доступ для технического обслуживания, системы управления и потребности в обучении операторов.

Здесь также важен опыт поставщика.

Wuxi Samgins International Trade Co., Ltd поставляет механическое оборудование для металлообработки и изготовления металлоконструкций.

Ассортимент компании включает станки с ЧПУ, сварочных роботов, системы резки, формовочное оборудование и решения для накатки резьбы.

Производство и проектирование организованы в соответствии с системой менеджмента качества ISO9001 и стандартами ЕС CE.

Такой опыт полезен, когда выбор оборудования влияет на долгосрочную надежность технологического процесса.

Практический взгляд на связанные тенденции автоматизации

Накатка резьбы не существует изолированно.

На многих предприятиях она используется наряду со сварочными, режущими, фрезерными системами и системами перемещения.

Эта более широкая тенденция к автоматизации важна, поскольку покупатели часто одновременно сравнивают несколько узких мест производства.

Например, предприятие, совершенствующее производство металлоконструкций, может также рассматривать сварочный станок для пространственных ферм.

Модель WJ-5500 предназначена для сварки ферм из стального металла.

Она поддерживает двустороннюю сварку, импортную систему управления PLC и длину заготовок от 800mm до 5500mm.

Ее сбалансированная производительность и стабильное управление отражают ту же логику закупки, что и при выборе резьбонакатного станка.

Покупатели приобретают не только станок.

Они приобретают стабильность процесса, предсказуемость технического обслуживания и уверенность в производительности.

Советы по техническому обслуживанию и ежедневной эксплуатации

Даже надежный резьбонакатный станок может потерять точность при недостаточном ежедневном уходе.

• Проверяйте плашки на износ до появления дефектов профиля.
• Поддерживайте чистоту и постоянство смазки.
• Проверяйте центровку после замены плашек.
• Контролируйте размеры резьбы во время длительных смен.
• Обучайте операторов своевременно распознавать отклонения давления и подачи.

Это простые проверки, но они напрямую влияют на качество продукции и срок службы инструмента.

Основной вывод

Резьбонакатный станок формирует резьбу, прикладывая давление, которое придает металлу нужную форму вместо его удаления.

Это обеспечивает накатанной резьбе явные преимущества в прочности, качестве поверхности, скорости и использовании материала.

Реальная ценность становится очевидной при больших объемах производства и ежедневной необходимости стабильного качества резьбы.

При оценке любого резьбонакатного станка сосредоточьтесь на диапазоне материалов, системе плашек, производительности, стабильности управления и поддержке поставщика.

Такой подход обеспечивает более обоснованное техническое решение и более надежный производственный процесс.
