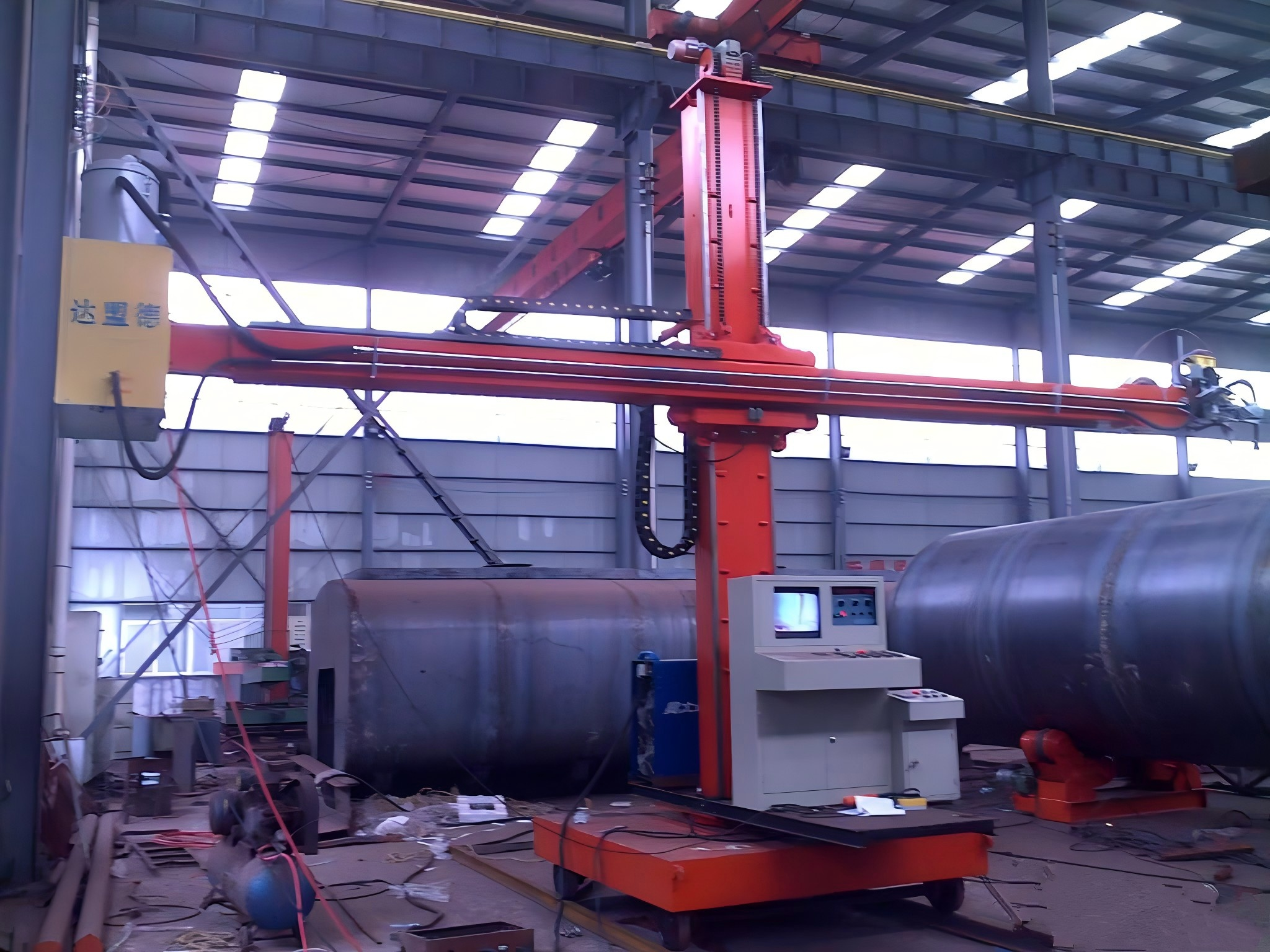

Что на самом деле делает автоматический сварочный станок для пространственных ферм

Люди часто предполагают, что автоматический сварочный станок для пространственных ферм — это просто увеличенная версия стандартного сварочного поста с несколькими добавленными приспособлениями. Это не совсем так. На практике это специально разработанная производственная система, используемая для сварки трубчатых или конструкционных элементов, расположенных под разными углами, в трехмерную раму с контролируемым позиционированием, повторяемыми траекториями сварки и значительно меньшей зависимостью от ручной подгонки, чем при традиционной установке.

Ключевая идея заключается не только в автоматизации в узком смысле замены движений руки сварщика. Настоящая ценность состоит в координации. Пространственная ферма состоит из множества пересекающихся элементов, которые часто соединяются под разными углами и вокруг узлов, к которым трудно обеспечить стабильный ручной доступ. Когда производство выходит за рамки единичного изготовления, проблема заключается уже не только в том, «как сваривать», но и в том, как сохранять геометрию, управлять последовательностью операций, уменьшать деформации и удерживать размеры каждого изделия в пределах одинакового допуска. Именно здесь применяется такой тип оборудования.

Автоматический сварочный станок для пространственных ферм обычно объединяет позиционирование, зажим, вращение или индексацию заготовки и программируемый сварочный процесс. В зависимости от конструкции он может работать с методами MIG/MAG, сваркой под флюсом или другими способами дуговой сварки, выбранными с учетом материала, размера сечения и требуемой производительности. Сам станок не устраняет необходимость в инженерной оценке. Конструкция соединения, подготовка элементов, последовательность сварки и тепловложение по-прежнему определяют, будет ли готовая конструкция устойчивой и соответствующей требованиям.

Почему пространственные фермы отличаются от обычных сварных конструкций

Пространственная ферма — это не просто плоская рама, перенесенная в трехмерное пространство. Передача нагрузки в ней зависит от взаимодействия множества элементов, работающих совместно на растяжение и сжатие в рамках геометрической схемы. Во многих промышленных и строительных применениях это означает, что сварные швы являются частью конструкционной системы, в которой точность выравнивания так же важна, как и внешний вид валика.

Поэтому производители, занимающиеся серийным выпуском пространственных ферм, обычно начинают рассматривать специализированную автоматизацию раньше, чем предприятия, изготавливающие отдельные сварные сборки. Ручная сварка по-прежнему может быть уместной для прототипов, ремонтных работ или малосерийных заказных изделий. Но когда объем выпуска, стабильность или прослеживаемость становятся серьезными требованиями, ручные методы начинают демонстрировать свои ограничения: нестабильное состояние корня шва, непостоянный угол горелки, неравномерная скорость перемещения и накопленная погрешность оснастки.

В этом контексте «автоматический» обычно означает, что станок лучше человека контролирует повторяемые части процесса при длительных производственных циклах. Это не означает, что все операции выполняются без участия персонала. Загрузка материала, стратегия прихваточной сварки, подтверждение параметров и финальный контроль часто остаются под управлением человека даже на высокоавтоматизированной линии.

Что обычно включает станок

Точная конфигурация различается, однако основная система обычно строится вокруг нескольких функциональных узлов, работающих совместно, а не одной сварочной головки:

• Позиционирующая конструкция, устанавливающая заготовку в правильное трехмерное положение
• Зажимные устройства, удерживающие элементы в стабильном положении при тепловложении
• Система перемещения для движения горелки, вращения или индексации
• Программируемый источник сварочного тока и интерфейс управления
• Иногда — отслеживание шва, датчики или скоординированное многоосевое управление при сложной геометрии соединений

Последний пункт важен. Многие решения о покупке оказываются ошибочными, поскольку сравниваются только сила тока, скорость перемещения или число осей. Эти показатели важны, но они не говорят о том, может ли станок справляться с вариациями узлов, обеспечивать доступ к труднодоступным местам сварки или сохранять повторяемость в рамках всей производственной партии. Правильный вопрос заключается не столько в том, «насколько совершенен станок», сколько в том, «насколько хорошо станок соответствует геометрии и технологической дисциплине изготавливаемого изделия».

Где он обычно используется

Наиболее очевидное применение — производство конструкционных пространственных ферм для зданий, кровель, выставочных залов, транспортных терминалов и аналогичных систем с большими пролетами. В таких проектах повторяющиеся узлы и трубчатые элементы делают автоматизацию привлекательной при достаточной стандартизации конструкции.

Оборудование также используется в промышленном изготовлении, где трехмерные сварные каркасы встречаются в основаниях машин, опорных системах, каркасах оборудования и некоторых транспортных или энергетических сборках. Термин «пространственная ферма» в разных отраслях используется несколько по-разному, поэтому в одном предприятии станок может обслуживать архитектурные металлоконструкции, а в другом — инженерные механические конструкции.

В экспортно ориентированном производстве, особенно когда покупатели ожидают стабильности процессов в рамках производства, управляемого по ISO9001, и оборудования, соответствующего практике проектирования, ориентированной на CE, автоматизированные сварочные системы часто оцениваются не только по производительности, но и по стабильности, документации и безопасности оператора. Такие компании, как Wuxi Samgins International Trade Co.,Ltd, поставляющие широкий спектр оборудования для изготовления металлоконструкций, включая автоматические сварочные системы, станки CNC-резки, сварочных роботов, оборудование для балочных линий и станки, на рынки Юго-Восточной Азии, Европы, Северной и Южной Америки и Океании, обычно ясно видят эту закономерность: покупатели ищут не просто станок, который сваривает; им нужен станок, вписывающийся в контролируемый производственный метод.

Какие задачи он решает, а какие — нет

Наиболее весомое обоснование для автоматической системы — не просто сокращение трудозатрат. Это стабильность процесса при повторяющихся работах. Когда одинаковая или сходная геометрия рам производится серийно, автоматизация может уменьшить вариации траектории горелки, скорости перемещения, поведения длины дуги и последовательности операций. Это часто улучшает однородность сварных швов и помогает контролировать уровень доработок.

Еще одно практическое преимущество — меньшая зависимость от сильно различающихся навыков ручной сварки при физически неудобных положениях шва. Узлы пространственных ферм могут быть труднодоступными, и ручная сварка в таких местах может становиться узким местом даже при наличии опытных сварщиков.

Тем не менее станок не является решением проблем, возникающих на предыдущих этапах. Низкая точность резки, нестабильная подготовка фасок, несовпадение в соединении и неустойчивая конструкция оснастки позднее проявятся в виде сварочных дефектов или деформаций. Фактически автоматизация может выявлять эти проблемы быстрее, поскольку процесс становится менее терпимым к отклонениям. Если один элемент не соответствует спецификации, станок может очень эффективно повторять ту же ошибку.

Именно поэтому подготовке кромок и стабильности размеров следует уделять больше внимания, чем обычно уделяется на ранних этапах обсуждения оборудования. На некоторых производственных линиях предшествующие процессы, такие как снятие фаски, напрямую влияют на способность автоматической сварки обеспечить ожидаемый результат. Для применения толстолистового металла в сосудах под давлением, котлах, судостроении или тяжелом машиностроении хорошо согласованный процесс подготовки с использованием такого оборудования, как станок для резки и снятия фаски с труб, может заметно повлиять на результат. Если прямые, наклонные или U/V/K-образные фаски необходимо точно получать за один проход, качество подготовки влияет на подгонку, стабильность дуги и объем последующей шлифовки, который предприятию придется выполнять.

Как оценить пригодность станка

Полезная оценка начинается с изделия, а не с рекламной брошюры. Несколько вопросов важнее заявлений о высоком уровне автоматизации:

Без этого контекста не существует единственного «лучшего» автоматического сварочного станка для пространственных ферм. Система, оптимизированная для повторяющихся конструкционных узлов, может быть не лучшим выбором для изготовления смешанной номенклатуры деталей, даже если ее номинальный уровень автоматизации выше.

Распространенное заблуждение об уровне автоматизации

Одно из распространенных заблуждений — считать специализированное автоматическое сварочное оборудование и сварочных роботов взаимозаменяемыми. Их функции пересекаются, но это не одно и то же. Робот обеспечивает гибкость при изменении программ деталей, тогда как специализированный автоматический станок обычно эффективнее, когда семейство заготовок стабильно и процесс можно точно спроектировать под него. На многих предприятиях решение фактически определяется производственной логикой: повторяемость и темп либо гибкость и широкий диапазон.

Еще одно заблуждение состоит в том, что более высокая скорость всегда означает более высокую производительность. Если скорость перемещения возрастает, но качество подгонки снижается, деформации увеличиваются или растет объем доработки, линия может фактически не выпускать больше годных деталей за смену. Хорошие руководители производства обычно отслеживают общий процент прохождения с первого раза и время последующей корректировки, а не только длительность сварочного цикла.

Почему предшествующий процесс по-прежнему важен

Лучшая автоматическая сварочная линия обычно является частью более широкой технологической цепочки. Резка, снятие фаски, выравнивание, прихваточная сборка, сварка и контроль взаимосвязаны. Если один этап нестабилен, остальные компенсируют это с затратами. Особенно это верно в тяжелом производстве, где толщина материала, угол фаски и состояние кромки влияют на зазор в корне соединения и характер проплавления шва.

Например, в применениях с компонентами из углеродистой стали, нержавеющей стали или алюминия, требующими контролируемой подготовки кромок перед сваркой, точное фрезерное оборудование или оборудование для снятия фаски может выбираться по технологическим причинам, а не ради удобства. Станок с возможностью регулировки угла фаски от 0° до 90°, автоматической подачей и возвратом, а также стабильным зажимом может уменьшить вариативность, которая впоследствии нарушает сварочный процесс. Это не отдельная тема от автоматизации; это часть той же производственной дисциплины.

Что следует учитывать при изучении оборудования

Если цель состоит в понимании, а не в немедленной покупке, наиболее полезно рассматривать это оборудование как систему для повторяемой сварки конструкций, а не просто как станок с горелкой и контроллером. Правильные вопросы касаются типа рамы, стабильности соединений, объема производства, участия оператора и того, насколько хорошо сварочный процесс интегрирован с резкой и подготовкой.

Такой подход помогает понять, где эти станки используются, а где нет. Они лучше всего подходят там, где геометрия повторяется, качество сварки должно оставаться стабильным от партии к партии, а ручная сварка в противном случае сталкивалась бы с трудностями из-за положения, утомляемости или производительности. Они менее убедительны там, где каждый проект уникален, допуски на предыдущих этапах плохо контролируются или производственная номенклатура меняется слишком часто, чтобы специализированная оснастка была целесообразной.

Поэтому, когда кто-то спрашивает, что такое автоматический сварочный станок для пространственных ферм, самый короткий точный ответ таков: это производственное решение для контролируемого и повторяемого изготовления трехмерных сварных рам. Но более полезный ответ состоит в том, что его успех зависит от всего окружающего процесса изготовления — от подготовки и оснастки до контроля и производственного планирования. Обычно именно это отличает станок, который выглядит способным на бумаге, от станка, действительно работающего на производстве.
