Обычно всё начинается с небольшого изменения, которое легко не заметить. Трубогибочный станок, который месяцами работал надёжно, начинает оставлять немного нестабильные углы. Оператор замечает чуть больше следов на поверхности трубы, или станок требует больше регулировок между заданиями, чем раньше. Ничего не выглядит критичным, поэтому производство продолжается. Затем однажды качество гибки падает настолько, что линия замедляется, и команда технического обслуживания внезапно пытается ответить на очень практичный вопрос: Какие запасные части чаще всего требуются для трубогиба после двух лет эксплуатации?

Это обычный этап жизненного цикла гибочного оборудования. Примерно через два года регулярного использования износ начинает проявляться не только в очевидной оснастке, но и в уплотнениях, направляющих, электрических коммутационных элементах и гидравлических компонентах. Если эти детали не выявить своевременно, станок может продолжать работать, но зачастую с меньшей повторяемостью, более высоким риском брака и большим количеством незапланированных остановок. В металлообрабатывающем цехе это обычно обходится дороже самих деталей.

Сложность в том, что многие сосредотачиваются только на комплекте штампов. Это понятно, поскольку штампы видимы и непосредственно связаны с гибкой. Но когда станок начинает давать отклонения, настоящая причина может находиться в другом месте. Иногда изношен прижимной штамп. Иногда зажимной штамп уже не удерживает трубу так же равномерно, как раньше. В других случаях проблема заключается в протекающем уплотнении, изношенном направляющем компоненте или гидравлическом клапане, который больше не реагирует так плавно, как должен. Полезный подход к обслуживанию заключается не в том, чтобы делать вывод по одному симптому, а в том, чтобы связать симптом с характером износа.

Где износ обычно появляется в первую очередь

Для большинства трубогибов, находящихся в регулярной эксплуатации, первой категорией для проверки является оснастка, непосредственно контактирующая с трубой. Зажимные штампы, прижимные штампы, гибочные штампы, разглаживающие штампы и компоненты, связанные с дорном, подвергаются повторяющимся механическим нагрузкам. Со временем кромки теряют остроту, рабочие поверхности полируются или становятся неровными, а зазоры изменяются. Даже незначительный износ может проявляться в проскальзывании трубы, сплющивании, образовании складок или более заметных следах от оснастки.

Зажимные штампы часто одними из первых привлекают внимание, поскольку они определяют, насколько надёжно труба удерживается во время вращения и подачи. Если удерживающее усилие становится нестабильным из-за износа контактной поверхности, оператор может компенсировать это увеличением давления. Это может создать новую проблему: повреждение поверхности трубы. На практике, когда одновременно появляются и проскальзывание, и следы на поверхности, имеет смысл проверить состояние зажимного штампа до слишком агрессивного изменения технологических настроек.

Прижимные штампы — ещё один элемент, который часто требует замены после длительной эксплуатации. Они направляют трубу во время гибки и помогают контролировать деформацию. Когда их контактные поверхности изнашиваются неравномерно, труба может больше не проходить через гиб с одинаковым сопротивлением от цикла к циклу. В цехах это часто описывают как «капризность» станка, то есть настройка, которая работала раньше, теперь требует частой корректировки.

Гибочные штампы не всегда нуждаются в замене так же быстро, как некоторые другие детали, но их не следует игнорировать. Если канавка гибочного штампа имеет износ, особенно при смешанных партиях материала или серийном производстве, влияние сначала может быть незначительным: отклонение угла, небольшая овальность или нестабильное пружинение. Разглаживающие штампы, особенно при работе с малыми радиусами, также заслуживают внимания, поскольку состояние кромки имеет большое значение. Изношенная кромка разглаживающего штампа может привести к складкам, которые операторы иногда ошибочно принимают за проблему материала.

Детали, которые выходят из строя незаметно, а не визуально

Не все часто требуемые запасные части являются крупными или легко заметными. Уплотнения, O-образные кольца, направляющие втулки, износные накладки, подшипники, ролики и концевые выключатели часто вызывают проблемы постепенно. Станок может продолжать работать при ухудшении состояния этих деталей, поэтому их нередко обнаруживают только после того, как качество гибки уже пострадало.

Гидравлические уплотнения — хороший пример. Примерно через два года, особенно в цехах с интенсивными циклами, температурными перепадами или риском загрязнения, уплотнения могут затвердеть, износиться или начать пропускать жидкость внутри системы. Внешнюю утечку легко заметить. Внутренняя утечка менее очевидна, но она может вызвать снижение удерживающего усилия, задержку движения, нестабильность давления или отклонение позиционирования. Если станок стал медленнее зажимать или отпускать, либо если давление перестало быть стабильным при повторяющихся циклах, стоит проверить износ уплотнений.

Направляющие компоненты важны по той же причине. Салазки, блоки линейных направляющих, износные планки и втулки помогают сохранять соосность между подвижными частями. По мере их износа станок может не потерять работоспособность полностью, но утрачивает плавность работы и точность позиционирования. Результатом часто становятся вибрация, неравномерная передача усилия или небольшое боковое смещение, которое в конечном итоге проявляется в результате гибки.

Электрические изнашиваемые детали также должны быть в списке. Датчики приближения, концевые выключатели, разъёмы, кабели возле подвижных осей и иногда компоненты ножного переключателя могут страдать от усталости или загрязнения. Они не всегда выходят из строя по чёткому принципу включения-выключения. Прерывистые сигналы встречаются часто и вызывают затруднения, поскольку могут имитировать проблемы программирования. Если станок иногда не подтверждает положение или непредсказуемо останавливается на одном и том же этапе цикла, следует проверить основные электрические запасные части, прежде чем предполагать неисправность системы управления.

Симптомы, указывающие на конкретные запасные части

Когда люди спрашивают: Какие запасные части чаще всего требуются для трубогиба после двух лет эксплуатации?, обычно им нужен список деталей. Список полезен, но симптомы полезнее, потому что они показывают, с чего начать.

Если труба проскальзывает во время гибки, проверьте поверхность зажимного штампа, зажимной механизм, стабильность гидравлического давления и соответствующие уплотнения. Если угол гибки различается у одинаковых труб, проверьте износ гибочного штампа, состояние прижимного штампа, выравнивание станка и любой люфт в направляющих узлах. Если на внутреннем радиусе увеличивается количество складок, внимательно осмотрите кромку разглаживающего штампа, настройку дорна и опору прижимного штампа. Если сплющивание стало заметнее, проверьте поддерживающую оснастку и убедитесь, что изношенные направляющие или прижимные компоненты не допускают нестабильного движения трубы.

Необычный шум — ещё одна подсказка. Скрежет или дребезжание возле подвижных узлов часто указывает на износные накладки, направляющие рельсы или подшипники, а не на сам штамп. Замедленная реакция гидравлического движения может указывать на износ клапана, проблемы с уплотнениями или загрязнение гидравлического контура. Повторяющиеся аварийные сигналы превышения хода или нестабильные исходные положения часто связаны с датчиками, упорами или небольшими механическими позиционирующими деталями, которые износились или сместились.

Следы на поверхности трубы не следует автоматически объяснять твёрдостью материала. Во многих случаях причиной являются изношенные контактные поверхности оснастки, загрязнения, попавшие в канавку штампа, или увеличение операторами давления зажима для компенсации недостаточного захвата. Замена неправильной детали может привести к потере времени, поэтому полезно каждый раз проверять станок в одной и той же последовательности, а не реагировать только на наиболее заметный симптом.

Практичный способ определить, что держать в запасе

Не каждую запасную часть необходимо хранить на складе, но некоторые нужны. Разумная стратегия запасов после двух лет эксплуатации — разделить позиции на три группы: быстроизнашиваемая оснастка, сервисные детали с высоким риском остановки и конструкционные детали с низкой частотой замены.

К быстроизнашиваемой оснастке относятся зажимные штампы, прижимные штампы, разглаживающие штампы, наконечники дорнов, цанги, а иногда и гибочные штампы в зависимости от условий использования. Они тесно связаны с качеством продукции, и их следует оценивать исходя из сгибаемых материалов, радиуса гибки, состояния смазки и объёма производства. Если ваш станок многократно обрабатывает узкий диапазон размеров труб, эти элементы оснастки часто являются наиболее логичными деталями для предварительной подготовки.

К сервисным деталям с высоким риском остановки относятся уплотнения, O-образные кольца, гидравлические шланги, где применимо, сервисные элементы, связанные с электромагнитными клапанами, датчики приближения, концевые выключатели, ролики, износные накладки, пружины и расходные направляющие элементы. Эти детали могут быть недорогими по сравнению с основной оснасткой, но при неожиданном выходе из строя одной из них станок может полностью остановиться. Их ценность заключается в предотвращении длительного ожидания простой замены.

К конструкционным деталям с низкой частотой замены относятся основные валы, базовые рамы станка и крупные узлы, которые обычно не требуют регулярной замены, если нет повреждений, недостаточной смазки или длительной работы при неустранённом износе других компонентов. Обычно они не являются первоочередной проблемой через два года, но могут стать таковой, если мелкие изнашиваемые детали слишком долго игнорировались.

Почему некоторым станкам детали требуются раньше, чем другим

Два года — не фиксированное правило. Станку, работающему с небольшой нагрузкой, в чистых условиях и при хорошей смазке, может потребоваться лишь замена уплотнений и нескольких направляющих деталей. Другому станку той же модели может понадобиться более ранняя замена нескольких элементов оснастки, если он гнёт абразивный материал, работает в длительные смены, часто меняет размеры или эксплуатируется при недостаточном обслуживании.

Одна распространённая ошибка — считать, что потребность в запасных частях зависит главным образом от возраста. В действительности количество циклов, тип материала, качество смазки, дисциплина настройки и привычки оператора обычно важнее. Станок, который часто работает с неправильным давлением зажима, плохой смазкой или загрязнённой оснасткой, будет быстрее изнашиваться в очень предсказуемых местах. Поэтому важны записи по обслуживанию, даже простые. Они помогают отличить нормальный износ от износа, вызванного технологическими проблемами.

Другая ошибка — заменять только явно повреждённую деталь. В гибочном оборудовании часто встречается сопряжённый износ. Изношенный прижимной штамп мог изнашиваться вместе с направляющим компонентом, который также уже утратил точность. Протекающее уплотнение могло быть вызвано загрязнением или повреждённой поверхностью штока. Если связанная причина остаётся, новая деталь может не прослужить ожидаемый срок.

Полезная процедура проверки перед заказом

Перед размещением заказа на запасные части полезно проверить станок с учётом следующего производственного запуска. Начните с деталей, контактирующих с трубой. Тщательно очистите оснастку и проверьте наличие задиров, неравномерной полировки контактных поверхностей, разрушения кромок, износа канавок и любых отложений, которые могут изменить контактное давление. Если применимо, сравните износ с левой и правой стороны, а не осматривайте только наиболее повреждённое место.

Затем перейдите к точности перемещений. Проверьте, плавно ли перемещаются салазки, имеют ли направляющие блоки или втулки люфт, а также отсутствует ли обратный или боковой люфт там, где его быть не должно. Если ваш станок использует гидравлический зажим и поддержку подачи, наблюдайте за поведением давления на протяжении полного цикла, а не только на холостом ходу. Цилиндр, который выглядит исправным в неподвижном состоянии, может вести себя иначе при повторяющихся движениях.

После этого проверьте более простые электрические элементы. Убедитесь в правильности крепления датчиков, состоянии кабелей, реакции выключателей и плотности соединений в зонах, подверженных движению, масляному туману СОЖ, пыли или вибрации. Удивительно большое количество «серьёзных» неисправностей оказывается вызвано незначительными проблемами переключения или сигналов.

Только после этих проверок имеет смысл решать, нужны ли станку детали для немедленной замены, профилактический заказ к следующей остановке или лишь более тщательное наблюдение. Такой подход надёжнее, чем заказывать все детали, которые кажутся хотя бы отдалённо связанными с симптомом.

Когда замена лучше регулировки

Операторы и команды технического обслуживания часто пытаются восстановить производительность изменением давления, корректировкой смещений или снижением скорости цикла. Это может быть разумным для краткосрочного контроля, но не всегда является правильным долгосрочным решением. Если поверхность штампа изношена, увеличение давления зажима может временно удерживать трубу, но способно усилить следы на ней. Если износ направляющих вызывает нестабильность, программная компенсация не восстановит механическую поддержку. Если износ уплотнений вызывает нестабильность гидравлики, повторная настройка может лишь скрыть деталь, которую уже следовало заменить.

Хорошее правило таково: если станок требует более частой регулировки, чем раньше, для получения того же гиба, вероятно, задействована точка физического износа. На этом этапе замена обычно продуктивнее, чем продолжение компенсации проблемы.

Как получить правильные детали, не создавая новых проблем

Заказ запасных частей для трубогиба заключается не только в указании модели станка. Геометрия оснастки, диапазон размеров труб, радиус гибки, область применения материала и конфигурация станка влияют на совместимость. Это особенно важно для зажимных штампов, прижимных штампов, дорнов и разглаживающих штампов. Даже если деталь выглядит похожей, небольшие размерные различия могут изменить качество гибки или сократить срок службы.

По этой причине перед обращением к поставщику полезно подготовить чертежи деталей, серийную информацию, размеры оснастки, фотографии зон износа и краткое описание симптома. Компании, занимающиеся поставками механического оборудования и металлообрабатывающей техники, обычно могут эффективнее поддержать этот процесс, когда проблема описана в функциональных терминах, а не только как «станок плохо гнёт». Чем яснее запись проверки, тем проще сопоставить деталь с фактической проблемой.

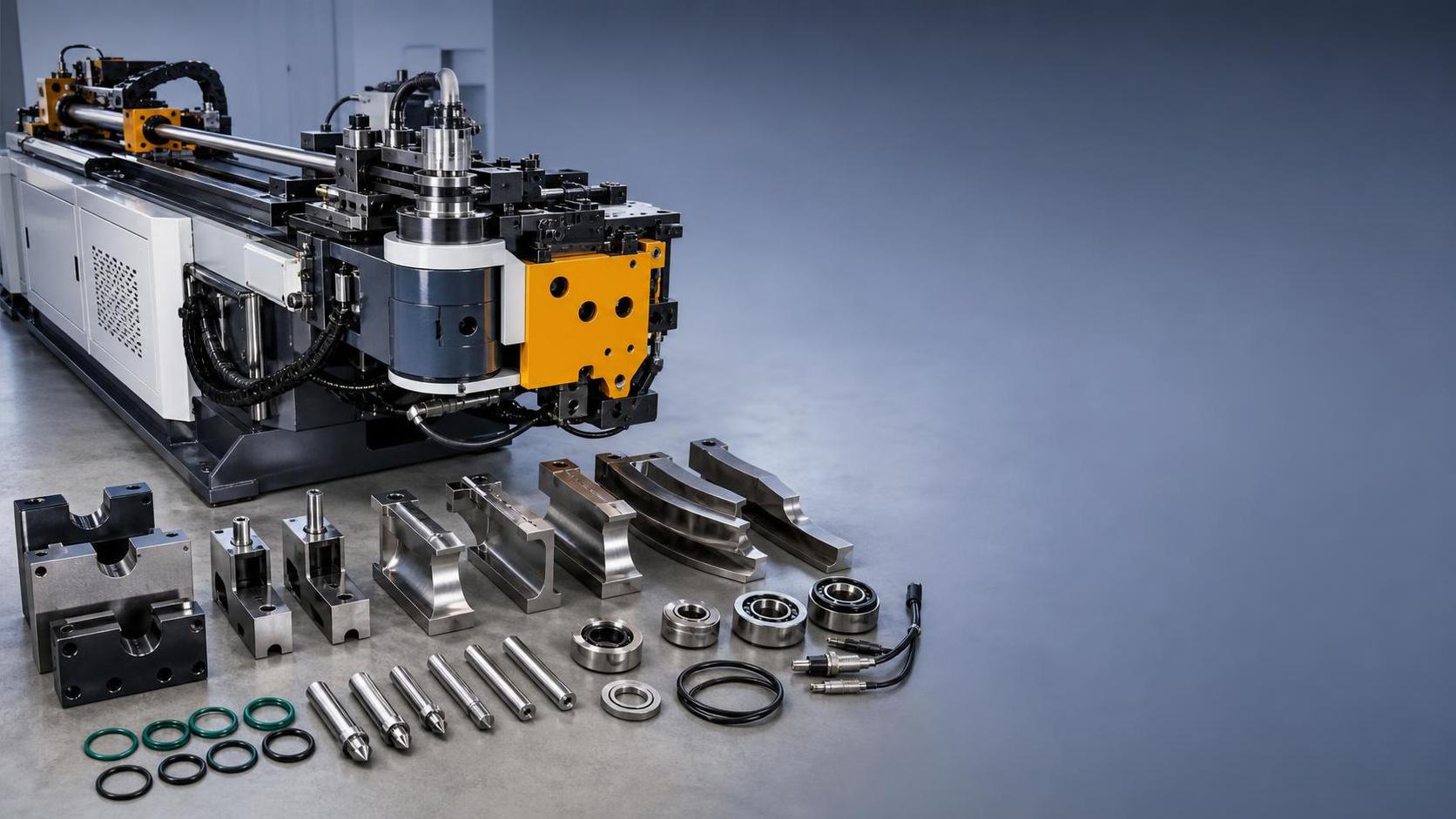

После двух лет эксплуатации наиболее часто требуемые запасные части обычно не являются загадкой: зажимные штампы, прижимные штампы, разглаживающие штампы, компоненты дорна, уплотнения, направляющие детали, ролики, подшипники, датчики и некоторые гидравлические сервисные элементы. Более сложная задача — определить, какие из них действительно отвечают за наблюдаемое изменение качества. Если подходить к станку симптом за симптомом и рассматривать износ оснастки и износ поддерживающих компонентов как взаимосвязанные, а не отдельные явления, ответ становится гораздо проще найти.

Другими словами, наиболее практичный ответ на вопрос Какие запасные части чаще всего требуются для трубогиба после двух лет эксплуатации? — это не просто перечень для склада. Это привычка проверять нужные зоны до того, как следующая проблема с качеством превратится в простой.
