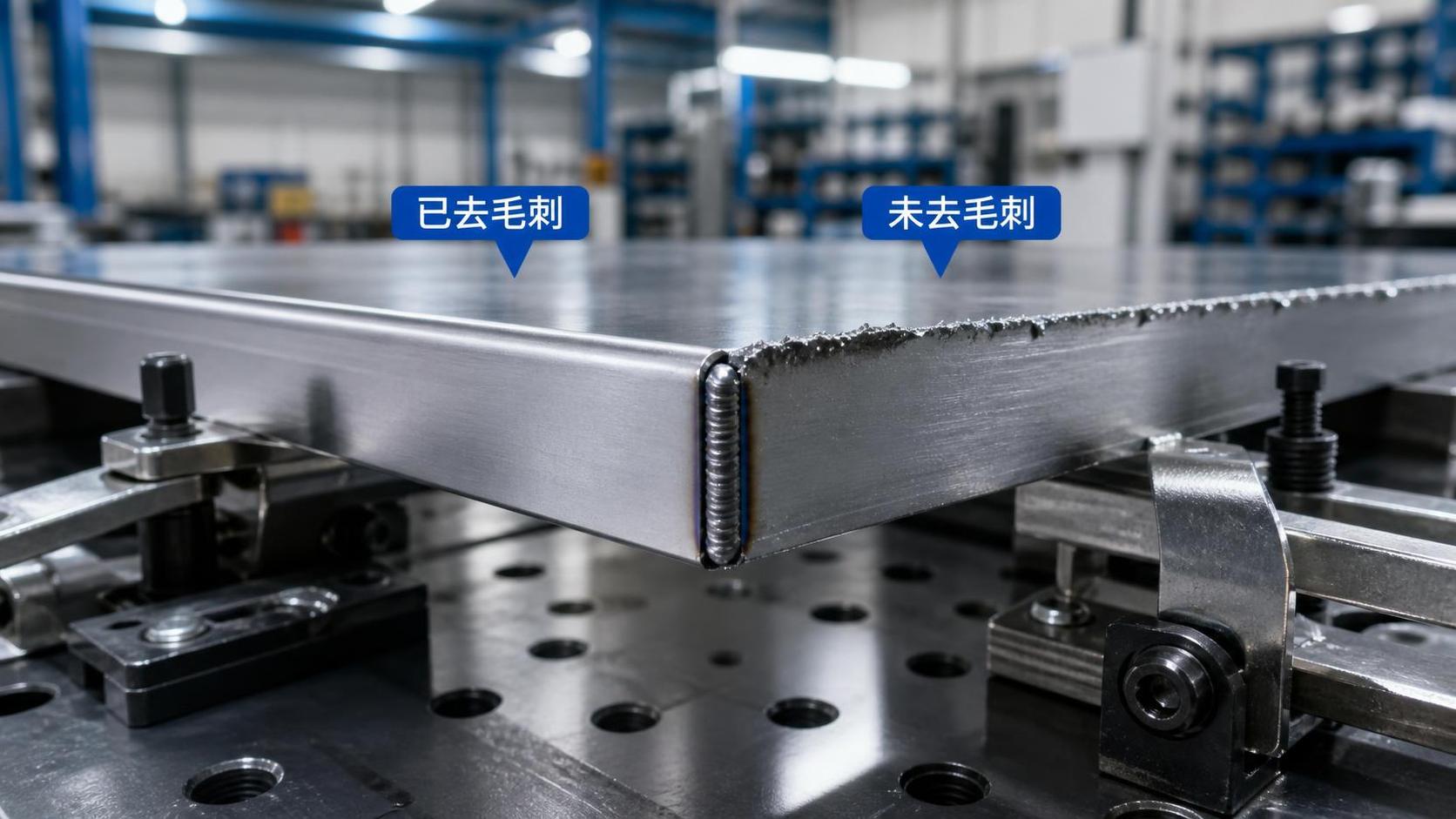

В сварочных операциях удаление заусенцев с кромок листового металла — это больше, чем финишная операция: оно напрямую влияет на качество соединения, стабильность размеров и безопасность на рабочем месте. Для менеджеров по контролю качества и безопасности игнорирование острых кромок и остаточных заусенцев может привести к недостаточному проплавлению сварного шва, проблемам со сборкой, переделкам и травмам операторов. Понимание важности надлежащей подготовки кромок необходимо для повышения надежности производства и поддержания более высоких стандартов безопасности при изготовлении изделий из листового металла.

На многих предприятиях удаление заусенцев по-прежнему рассматривается как косметическая операция. Такое мнение обычно меняется лишь после того, как в цеху снова и снова начинают проявляться одни и те же признаки: нестабильный внешний вид сварного шва, необъяснимое непроваривание, зазоры при сборке, различающиеся от партии к партии, порезанные при работе перчатки и частые замечания со стороны последующего контроля. На практике удаление заусенцев с кромок листового металла гораздо ближе к управлению процессом, чем к контролю внешнего вида.

Для команд, отвечающих за качество сварки и защиту операторов, ключевой вопрос заключается не в том, лучше ли выглядит деталь после удаления заусенцев. Настоящий вопрос состоит в том, вносят ли неконтролируемые кромки скрытую вариативность в производство. В большинстве условий сварки листового металла ответ — да.

Почему заусенцы становятся проблемой сварки раньше, чем визуальной проблемой

Заусенец — это выступающая кромка, шероховатый фрагмент или остаточный выступ, остающийся после резки, штамповки, рубки, лазерной обработки, плазменной резки, сверления или механической обработки. Некоторые заусенцы очевидны и остры. Другие достаточно малы, чтобы не быть замеченными при обычном визуальном осмотре, но при этом достаточно велики, чтобы мешать подгонке перед сваркой.

Это важно, поскольку сварка в значительной степени зависит от воспроизводимой геометрии соединения. Если на одной кромке присутствуют завал, остатки шлака, оксидный слой или рваный металлический выступ, сопрягаемые поверхности могут не прилегать заподлицо. Даже небольшая неоднородность может изменить корневой зазор, условия контакта, доступ горелки или распределение тепла. На тонколистовых деталях это может быстро проявиться как прожог, оплавление кромки или чрезмерная деформация. На более толстых сечениях проблема может выражаться в неравномерном проплавлении, подрезе, включениях шлака или профиле шва, который выглядит приемлемо, но позднее разрушается под нагрузкой.

Менеджеры по качеству часто сосредотачиваются на сварочном токе, скорости подачи проволоки, защитном газе, точности оснастки и квалификации оператора. Все это важно. Но если состояние кромок отличается от детали к детали, сварочные параметры уже не могут обеспечивать стабильный результат. Процесс вынужден компенсировать плохую подготовку.

Как плохое состояние кромок влияет на качество сварки

Связь между заусенцами и дефектами сварки редко бывает лишь теоретической. Она проявляется в серийном производстве несколькими способами.

Нестабильность подгонки. Заусенцы создают локальные возвышения, которые препятствуют полному контакту между компонентами. Это приводит к переменным условиям зазора, особенно в нахлесточных, угловых и тавровых сварных соединениях. Оснастка может удерживать деталь на месте, но сам металл фактически не установлен так, как предусмотрено.

Неравномерное проплавление. Если раскрытие соединения меняется из-за остаточного материала на одной кромке, вместе с ним меняется и поведение дуги. Некоторые участки могут глубоко сплавляться, тогда как другие остаются недостаточно проваренными. Такую вариативность трудно исправить после сварки, и она часто становится заметной только при контроле или в процессе эксплуатации.

Риск загрязнения. Состояние кромок связано не только с остротой. Остатки после резки, окалина, переплавленный материал после термической резки и внедренные частицы могут влиять на стабильность дуги и металлургическое качество. Это особенно актуально, когда последующие сварочные процедуры чувствительны к чистоте поверхности.

Более высокая деформация и объем переделок. Когда сварщики пытаются компенсировать плохую подгонку увеличением тепловложения, снижением скорости сварки или добавлением присадочного металла, возрастает риск деформации. Затем требуются переделки: шлифовка, правка, наплавка или, в худшем случае, выбраковка детали.

Снижение повторяемости при автоматизированной сварке. Роботизированные и автоматические сварочные системы получают от стабильности больше преимуществ, чем ручные процессы. Если качество кромок различается, робот повторяет одну и ту же траекторию на неповторяемых соединениях. Результатом часто становится стабильная работа оборудования, но нестабильные результаты сварки.

Это одна из причин, по которой предварительная подготовка кромок становится важнее по мере перехода предприятий к автоматизации. Высокоавтоматизированная сварочная линия не может обеспечивать стабильный выпуск, если базовое состояние деталей не контролируется.

Почему менеджерам по безопасности следует рассматривать заусенцы как источник воздействия, а не как вопрос поддержания порядка

Острые кромки листового металла представляют очевидную опасность травмирования рук, но последствия для безопасности не ограничиваются порезами. Заусенцы влияют на то, как люди перемещают, складывают, поворачивают, зажимают и проверяют детали. Острая кромка меняет позу и движения оператора. Работники могут неудобно захватывать деталь, чтобы избежать контакта, повышая вероятность падения деталей, перенапряжения или ошибок при размещении рук рядом с зонами защемления.

В производственных цехах с большим ассортиментом этот риск часто недооценивается, поскольку картина травм разрозненна: небольшие порезы, поврежденные перчатки, опасные ситуации при перемещении или повторяющиеся случаи оказания первой помощи, которые никогда не связываются с состоянием кромок как первопричиной. С точки зрения управления безопасностью именно поэтому удаление заусенцев заслуживает внимания. Это малозаметный, но часто возникающий источник воздействия.

Остаточные заусенцы также могут мешать безопасному закреплению в оснастке. Детали, которые не устанавливаются правильно, могут потребовать дополнительного ручного усилия при выравнивании. Это создает риск во время прихваточной сварки, зажима или передачи между рабочими станциями. На предприятиях, где операторы вручную работают с частично обработанными компонентами, контроль заусенцев напрямую способствует более безопасному потоку материалов.

Не все заусенцы представляют одинаковый уровень риска

Одна из распространенных ошибок — рассматривать удаление заусенцев как требование, на которое можно ответить только «да» или «нет». В действительности серьезность заусенцев зависит от метода резки, толщины материала, типа материала, геометрии детали и последующего применения.

На деталях после рубки часто наблюдаются завалы и неровности зоны разрушения. На деталях после лазерной резки могут быть грат или небольшое упрочнение кромки в зависимости от настроек процесса. Кромки после плазменной резки могут иметь оксидные слои и проблемы с шероховатостью. Штамповка может оставлять направленные заусенцы, которые легко не заметить при изменении ориентации во время сборки.

С точки зрения качества и безопасности важно не предполагать, что все кромки требуют одинаковой обработки. Более эффективный подход заключается в классификации кромок по функциональному воздействию:

• Кромки, образующие сварное соединение
• Кромки, с которыми операторы часто контактируют
• Кромки, поступающие в автоматизированную оснастку или роботизированные ячейки
• Видимые кромки с требованиями к внешнему виду для заказчика
• Внутренние кромки с низкой контактностью и низкой конструкционной значимостью

Такая классификация помогает избежать как недостаточной, так и чрезмерной обработки. Чрезмерное удаление заусенцев тратит время и может без необходимости изменить размеры. Недостаточное удаление заусенцев переносит затраты на сварку, контроль и инциденты, связанные с безопасностью.

Что именно следует проверять командам по качеству

Многие цеха полагаются только на визуальный контроль, но этого часто недостаточно. Практичный подход к контролю обычно сочетает управление процессом с практическими критериями проверки.

Полезные точки контроля включают остроту кромок, высоту заусенцев, остаточный грат, прямолинейность кромок, локальную деформацию, наличие оксидов или загрязнений, а также то, правильно ли деталь устанавливается в предусмотренное положение сборки. Для сварных изделий вопрос всегда должен быть функциональным: поддерживает ли состояние кромки требуемую геометрию соединения и процедуру сварки?

Если дефекты, связанные с заусенцами, повторяются, команды по качеству должны прослеживать их до предшествующей операции, а не рассматривать как отдельные отказы сварки. Несоответствие может возникать из-за параметров резки, изношенной оснастки, стратегии раскроя, тепловложения или нестабильных настроек оборудования для удаления заусенцев.

Для менеджеров по безопасности проверка также должна включать показатели риска при обращении: тенденции повреждения перчаток, записи об инцидентах с порезами, трудности ручного выравнивания и отзывы операторов об опасности контакта с кромками. Такие данные часто позволяют принять более конкретные меры, чем общее утверждение «кромки были острыми».

Распространенные заблуждения об удалении заусенцев с кромок листового металла

«Сварной шов все равно прожжет заусенец». Иногда это действительно происходит, но это не означает, что результат контролируемый. Прожигание неконтролируемого материала кромки может изменить поведение дуги, разбрызгивание, сплавление и конечный профиль.

«Удаление заусенцев нужно только для декоративных деталей». Конструкционные и скрытые соединения часто получают от правильной подготовки кромок больше пользы, чем видимые декоративные поверхности. Целостность сварного шва обычно является более важным вопросом.

«Ручной шлифовки достаточно для всего». Ручные методы могут подходить для небольших объемов или крупных деталей, но обеспечить стабильность между сменами и операторами становится сложно. Это особенно актуально там, где важны прослеживаемость и повторяемость.

«Маленькие заусенцы безвредны». Малый размер не всегда означает низкий риск. При изготовлении тонколистовых изделий даже небольшой заусенец может существенно влиять на подгонку. В условиях многократного обращения даже небольшая острая кромка может приводить к частым травмам.

«Удаление заусенцев не связано с производительностью». В действительности плохое состояние кромок часто замедляет сварку, подгонку, обращение с деталями и контроль. Потерянное время просто распределяется между подразделениями, поэтому оно менее заметно.

Место удаления заусенцев в современном производственном процессе

По мере внедрения на предприятиях более интегрированных производственных систем предварительная подготовка все чаще определяет последующую эффективность. Это заметно не только в ячейках обработки листового металла, но и при изготовлении более тяжелых металлоконструкций.

Например, на линиях производства H-балок точность сборки, стабильность сварки и эффективность правки зависят от того, насколько стабильно компоненты поступают в процесс. Такая система, каксварочный аппарат для H-балок 3 в 1, объединяет сборку, портальную сварку и правку в одном агрегате, оснащенном такими функциями, как автоматическое центрирование стенки и полки, отслеживание сварочных горелок с обеих сторон и параметрическое управление размерами обработки и величиной правки. Даже в таких интегрированных линиях предварительное состояние кромок и поверхности по-прежнему имеет значение. Автоматизация может уменьшить вариативность, возникающую при обращении с деталями и сварке, но не может полностью компенсировать нестабильную подготовку деталей.

Это важный вывод как для функций качества, так и для безопасности: инвестиции в автоматизацию сварки не устраняют необходимость дисциплины удаления заусенцев. Они делают такую дисциплину более ценной.

Как оценить, достаточен ли ваш текущий подход к удалению заусенцев

Достаточность следует оценивать по результатам последующих операций, а не по тому, выглядят ли детали «достаточно гладкими». Практический анализ обычно начинается с нескольких вопросов:

• Концентрируются ли дефекты сварки вокруг определенных типов резки, материалов или толщин?
• Требуется ли операторам дополнительное усилие или регулировка, чтобы установить детали в оснастку?
• Возникают ли регулярно порезы, повреждения перчаток или жалобы, связанные с обращением?
• Изменяется ли качество сварки, даже когда параметры сварки стабильны?
• Занимают ли ручная шлифовка и переделки больше времени, чем ожидалось?

Если на несколько из этих вопросов ответ положительный, процесс удаления заусенцев, вероятно, недостаточно соответствует производственным требованиям.

Это не всегда означает необходимость немедленно приобретать новое оборудование. На некоторых предприятиях первые улучшения достигаются за счет стандартизации критериев приемки, разделения типов кромок по критичности, улучшения обслуживания оснастки или более точного согласования настроек резки и удаления заусенцев. В других случаях, особенно когда производительность и стабильность становятся важнее, автоматизированное удаление заусенцев может быть оправдано, поскольку оно снижает вариативность, которую ручные методы не могут эффективно контролировать.

Управленческая ценность рассмотрения подготовки кромок как контролируемого процесса

Для специалистов по контролю качества удаление заусенцев с кромок листового металла следует рассматривать как превентивную меру обеспечения качества, а не как корректирующую операцию очистки. Преимущество не ограничивается внешним видом. Оно способствует стабильной геометрии сварного соединения, более надежным результатам контроля и снижению уровня переделок.

Для менеджеров по безопасности ценность заключается в снижении воздействия опасных факторов. Меньшее количество острых кромок означает меньше порезов, менее неудобное обращение и меньше мелких инцидентов, которые незаметно снижают производительность и моральный настрой. Это также помогает повысить доверие к программам безопасности в цеху, поскольку операторы быстро замечают, действительно ли устраняются предотвращаемые опасности.

Более широкая производственная тенденция очевидна: состояние кромок становится важнее, а не менее важным. Более жесткие допуски, большая автоматизация, более высокая производительность и повышенные требования к прослеживаемости увеличивают стоимость неконтролируемых заусенцев. То, что раньше допускалось в низкоскоростном производстве, становится дорогостоящим в дисциплинированной производственной среде.

Именно поэтому удаление заусенцев не должно оставаться второстепенной операцией в конце процесса. Оно должно обсуждаться наряду с качеством резки, стабильностью сварочных процедур, проектированием оснастки и контролем рисков для операторов. Когда компании начинают относиться к этому именно так, качество сварки и безопасность на рабочем месте обычно улучшаются по вполне практическим причинам — не потому, что детали выглядят чище, а потому, что процесс становится более предсказуемым.
