Листогибочный пресс: всё, что нужно знать о точности гибки, усилии и выборе материала

Что такое листогибочный пресс и почему он важен

Листогибочный пресс — это машина для формовки металла, используемая для гибки листового металла или плит под заданным углом и радиусом путем прижатия материала между пуансоном и матрицей. Это одна из важнейших машин в производстве, поскольку многие готовые детали, шкафы, кронштейны, рамы, корпуса, конструктивные элементы и сварные сборки зависят от повторяемых гибов до начала последующей сварки, сверления, нанесения покрытий или сборки.

В промышленной практике ценность листогибочного пресса не ограничивается выполнением гиба. Его реальная ценность заключается в способности обеспечивать стабильную геометрию для множества деталей, смен и партий материала. Точность гибки влияет на совмещение отверстий, подгонку при сварке, размерные допуски, внешний вид и характеристики окончательного монтажа. Небольшая ошибка угла на раннем этапе производства может привести к значительным затратам на доработку, когда детали поступают на сборку или монтаж на объекте.

Термин «листогибочный пресс» обычно охватывает широкий диапазон машин — от традиционных гидравлических агрегатов до передовых систем CNC с многоосевыми задними упорами и контролем компенсации прогиба. В распространенных промышленных спецификациях основное внимание уделяется усилию, длине гибки, ходу, открытому просвету, глубине зева, повторяемости и возможностям контроллера. Для отделов закупок эти факторы полезнее заявленных показателей мощности, поскольку они определяют, сможет ли машина надежно выполнять реальные производственные задачи.

Покупателям, оценивающим поставщиков, следует также рассматривать машину как часть более крупной производственной системы. Wuxi Samgins работает в сфере производственного и обрабатывающего оборудования, предлагая широкий ассортимент, включающий гильотинные ножницы, вальцовочные машины, лазерные станки резки, сварочных роботов, линии для H-балок и листогибочные прессы. Это важно, поскольку качество гибки часто связано с качеством предшествующей резки и эффективностью последующих этапов производства.

Как листогибочный пресс обеспечивает точность гибки

Листогибочный пресс прикладывает усилие через опускающийся пуансон в отверстие матрицы. По мере текучести и пластической деформации лист принимает новую форму. На конечный угол влияют геометрия пуансона, ширина матрицы, толщина материала, предел прочности, направление прокатки, радиус гибки и величина пружинения после снятия нагрузки. Поскольку одновременно действуют несколько переменных, гибка никогда не является просто задачей приложения усилия.

Точность гибки зависит от конструкции машины и логики управления не меньше, чем от оснастки. Синхронизация траверсы, жесткость рамы, стабильность гидравлической системы и позиционирование заднего упора влияют на повторяемость. В работах с повышенной точностью для компенсации прогиба станины применяется бомбирование или компенсация, чтобы угол гибки оставался более равномерным по всей рабочей длине. Без надлежащей компенсации длинные заготовки могут иметь разные углы гибки в центре и на концах.

Операторы обычно используют воздушную гибку, гибку с прижатием или чеканку. Воздушная гибка наиболее распространена, поскольку обеспечивает гибкость для различных углов с одним комплектом инструмента и обычно требует меньшего усилия, чем гибка с прижатием или чеканка. Гибка с прижатием обеспечивает более точный контроль угла, но требует большего усилия и более точного соответствия инструмента. Чеканка позволяет получать очень точные гибы и уменьшать пружинение, но требует значительных энергозатрат и увеличивает нагрузку на инструмент.

Современные системы CNC листогибочных прессов повышают стабильность за счет хранения программ последовательности гибов, положения заднего упора, глубины хода траверсы, выдержки и настроек компенсации. При широком ассортименте продукции и частой смене размеров партий CNC-управление сокращает время наладки и зависимость от оператора. Wuxi Samgins предлагает CNC листогибочные прессы с синхронизацией торсионным валом и электрогидравлической синхронизацией; акцент компании на импортных гидравлических, серво- и CNC-компонентах актуален, поскольку эти части напрямую влияют на стабильность, реакцию управления и долгосрочную точность.

Основные типы листогибочных прессов и оптимальные сферы их применения

Наиболее практичный способ классификации листогибочного пресса — по методу синхронизации, уровню управления и производственному назначению. В начальных и средних по уровню задачах часто используются гидравлические машины с синхронизацией торсионным валом. Они широко применяются в общем производстве благодаря прочности, простоте обслуживания и пригодности для типовых деталей с контролируемыми, но не чрезмерно жесткими допусками. Их часто выбирают мастерские, выпускающие кронштейны, шкафы, швеллеры и стандартные рамы.

Электрогидравлические синхронизированные CNC листогибочные прессы предназначены для более высокой точности, повторяемости и более сложных программ деталей. Независимое управление цилиндрами и улучшенные системы обратной связи помогают сохранять параллельность траверсы и поддерживать более требовательные применения, такие как корпуса из нержавеющей стали, многогибочные детали, точные сборки и экспортное производство, где важна стабильность при повторных заказах. Эти модели лучше подходят предприятиям, которым необходимы отслеживаемые данные наладки и сокращение пробных гибов.

Машины также можно группировать по масштабу производства. Установки малого усилия подходят для тонкого листа и небольшой длины гибки, тогда как машины с большим усилием и длинной станиной предназначены для более толстого материала, длинных профилей и тяжелых конструкционных задач. Покупателям не следует выбирать оборудование только по максимальному усилию. Слишком малая машина будет перегружаться или вынуждать к технологическим компромиссам, а слишком большая может увеличить энергопотребление, занимаемую площадь, стоимость оснастки и неэффективность в ежедневной работе.

Еще одно полезное различие состоит в том, предназначен ли листогибочный пресс для автономной работы или как часть интегрированного производственного потока. На многих предприятиях гибка следует за резкой и предшествует сварке или механической обработке. Такой поставщик, как Wuxi Samgins, может быть актуален в этом более широком контексте, поскольку компания также поддерживает системы гильотинной резки, CNC газовой и плазменной резки, волоконной лазерной резки, вальцовки и сварки. Для покупателей, создающих или модернизирующих целую линию, совместимость процессов часто важна не меньше самого листогибочного пресса.

Как выбрать усилие, оснастку и совместимость с материалами

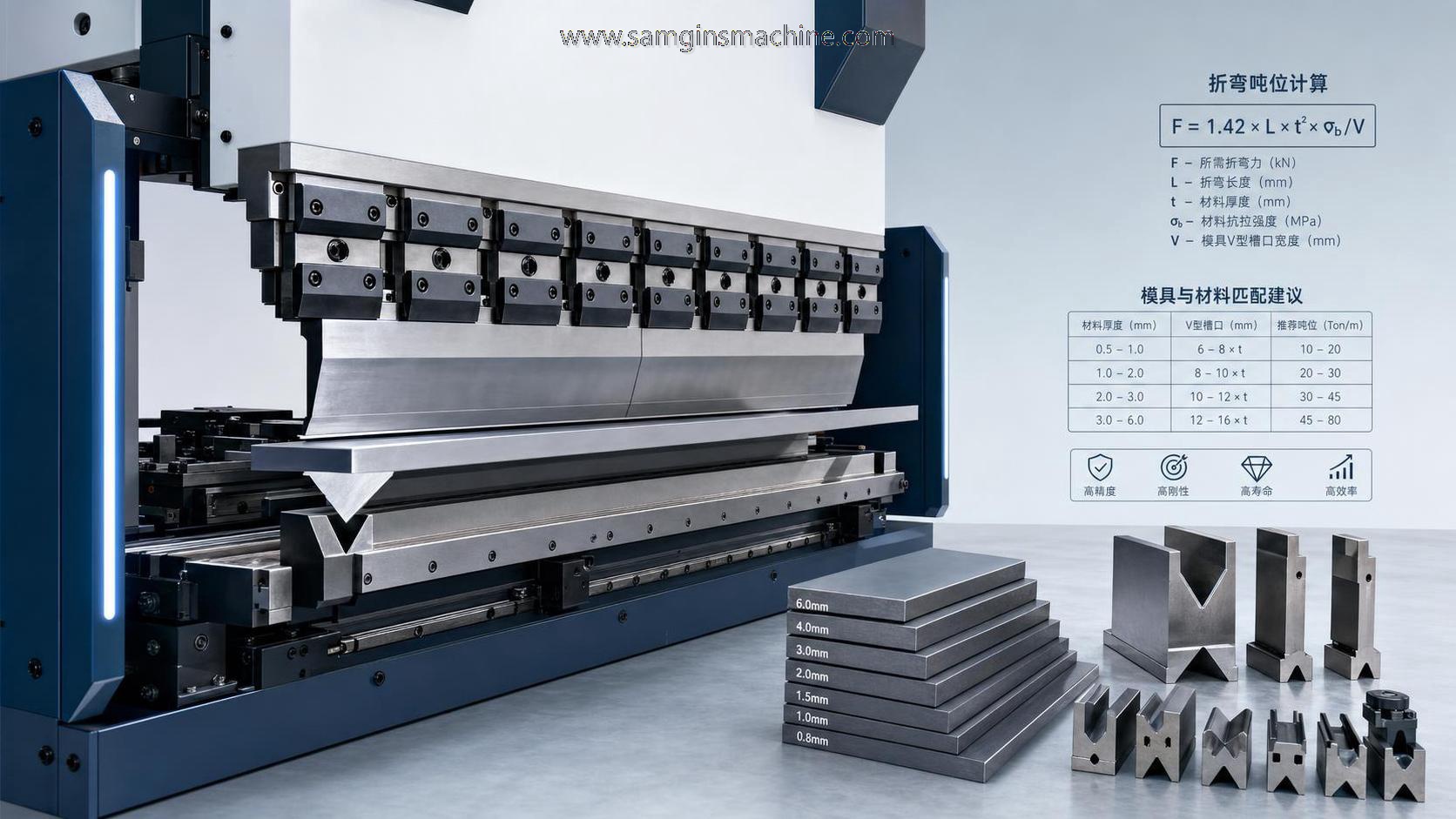

Усилие листогибочного пресса следует выбирать исходя из реальной задачи гибки: типа материала, толщины, длины гиба, раскрытия матрицы и целевого метода гибки. Материалы повышенной прочности требуют большего усилия, чем низкоуглеродистая сталь той же толщины. Более узкие матрицы также увеличивают требуемое усилие. Отделам закупок следует запрашивать расчеты усилия на основе реальных чертежей деталей, а не полагаться на общие обозначения машин, поскольку несоответствие в этом вопросе является одной из наиболее частых причин недостаточной производительности и небезопасных рабочих запасов.

Выбор материала непосредственно влияет на качество гибки. Низкоуглеродистая сталь относительно проста в обработке, тогда как нержавеющая сталь, высокопрочная сталь, алюминиевые сплавы и толстый лист могут по-разному пружинить и требовать корректировки радиуса пуансона, ширины матрицы и глубины хода траверсы. Материалы с чувствительной поверхностью также могут нуждаться в защитном обращении для уменьшения следов. На практике машина, оснастка и технологическое окно должны соответствовать металлургическому поведению заготовки, а не только ее номинальной толщине.

Выбор оснастки не менее важен. Радиус вершины пуансона, раскрытие матрицы и твердость инструмента влияют на внутренний радиус, стабильность угла и качество поверхности. Стандартная сегментированная оснастка может повысить гибкость наладки для разнообразных деталей, тогда как специальные пуансоны и матрицы часто требуются для коробов, отбортовок, острых углов или гибки большого радиуса. Покупателям, производящим смешанные заказы, следует заранее оценить доступность оснастки и сроки ее замены, поскольку ограничения по оснастке могут снизить ценность машины даже при правильно выбранном усилии пресса.

Последовательный процесс выбора обычно начинается с анализа семейства гибов: максимальной и типичной толщины, наибольшей длины гиба, наиболее жесткого допуска, годового объема производства, ассортимента материалов и будущего плана продукции. Здесь полезны такие справочные темы, как расчет усилия листогибочного пресса и возможности обработки материалов. Компетентный поставщик должен уметь преобразовать эти требования в реалистичную конфигурацию машины, а не рекомендовать одну и ту же комплектацию каждому клиенту.

Кто использует листогибочные прессы и в каких областях

Листогибочные прессы используются предприятиями по обработке листового металла, мастерскими металлоконструкций, производителями корпусов, изготовителями оборудования, подрядчиками трубопроводных работ, производителями энергетического оборудования, заводами транспортного оборудования и универсальными производственными мастерскими. Они особенно ценны везде, где плоский материал должен быть преобразован в функциональную геометрию до сварки, крепления или установки. Типичная продукция включает двери, шкафы, электрические коробки, опоры, балки, защитные ограждения, воздуховоды, кронштейны, кожухи машин и формованные подсборки.

Требования к применению существенно различаются по отраслям. В архитектурных работах или производстве корпусов приоритетом могут быть качество поверхности и визуальная однородность. В производстве металлоконструкций решающими могут быть толщина материала и работа с длинными деталями. В машиностроении часто требуются повторяемые размеры, чтобы формованные детали совпадали с просверленными отверстиями, обработанными интерфейсами и сварочными приспособлениями. Поэтому правильный выбор листогибочного пресса зависит от производственной логики, а не только от толщины материала.

Для международных проектов также важна осведомленность о соответствии требованиям. Wuxi Samgins заявляет, что ее машины соответствуют требованиям системы качества ISO9001 и директивам ЕС CE Machinery и LVD, а команда имеет опыт экспорта с учетом ASME, API и других местных отраслевых норм. Для глобальных покупателей такая компетентность снижает трудности при рассмотрении спецификаций, техническом взаимодействии, подготовке документации и планировании приемки, особенно когда оборудование поддерживает производство для регулируемых отраслей.

Рекомендации компании от клиентов из разных стран и отраслей, включая URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Zein Steel Industries Co.LLC, PT.Cahaya mas Cemerlang и Lincoln Electric-MENA, свидетельствуют об опыте работы в различных проектных условиях. Хотя каждый покупатель все равно должен проверить соответствие машины собственной задаче, такое разнообразие примеров полезно для оценки того, понимает ли поставщик различные производственные реалии, экспортные ожидания и требования к сервису.

Как качество производства, установка и обслуживание влияют на результаты

Эксплуатационные характеристики листогибочного пресса формируются задолго до ввода в эксплуатацию. Качество изготовления рамы, точность механической обработки, сборка гидравлики, электрическая интеграция и настройка контроллера влияют на поведение машины под нагрузкой. Слабые места на любом из этих этапов могут впоследствии проявиться в виде неравномерных углов, смещения положений заднего упора, утечек масла, вибрации или нестабильной повторяемости. По этой причине покупателям следует оценивать производственную дисциплину, практику контроля и поставки компонентов, а не только брошюру машины.

Wuxi Samgins позиционирует качество и точность на основе использования известных импортных брендов для ключевых гидравлических, серво- и CNC-компонентов. На практике это может иметь значение, поскольку эти системы управляют движением траверсы, синхронизацией, стабильностью реакции и повторяемостью управления. Компания также подчеркивает возможности индивидуальной настройки тяжелого и специализированного оборудования, что важно для покупателей, чьи размеры деталей, планировка предприятия или производственная последовательность не соответствуют стандартной конфигурации машины.

Установка должна включать выравнивание, проверку гидравлических и электрических систем, калибровку осей, пробную гибку и обучение операторов. Механически исправный листогибочный пресс все равно может работать неудовлетворительно, если опорные положения заднего упора не откалиброваны или у оператора нет четких данных гибки для разных материалов. Покупателям следует заранее запрашивать критерии приемки, включая тестовые детали, ожидаемые допуски угла, функции контроллера и объем документации. Четкие стандарты ввода в эксплуатацию снижают риск споров и сокращают время до стабильного производства.

Техническое обслуживание — это не только ремонт. Профилактические проверки гидравлических систем, точек смазки, крепежа, уплотнений, износа инструмента и движения заднего упора поддерживают точность в течение длительного времени. Чистота и правильное хранение инструмента также важны, поскольку заусенцы, вмятины и загрязнения могут изменить результаты гибки. Для производственных предприятий, работающих в несколько смен, интервалы планового обслуживания должны быть связаны с фактической загрузкой и объемом работ, а не только с календарными предположениями.

Как оценить совокупную стоимость владения и окупаемость инвестиций

Цена покупки листогибочного пресса является лишь одной частью совокупной стоимости владения. Покупателям следует также учитывать стоимость оснастки, перевозки, установки, обучения, запасных частей, технического обслуживания, энергопотребление, производственную площадь, требования к квалификации оператора, время наладки, а также затраты на брак или доработку. Низкая первоначальная цена может оказаться дорогостоящей, если машина требует частых регулировок, дает нестабильные углы или не поддерживает будущие изменения продукции.

Окупаемость инвестиций обычно обеспечивается сочетанием повышения производительности и стабильности качества. Более быстрая наладка, точные результаты первой детали, меньшее число пробных гибов и снижение зависимости от высококвалифицированных операторов могут обеспечить значительную экономию в загруженном производстве металлоконструкций. Когда гибка является узким местом, даже умеренное повышение стабильности может улучшить производительность последующих сварочных работ, сборки и подготовки к отгрузке, поскольку меньше деталей требуют исправления или повторного изготовления.

Для многих B2B-покупателей наиболее полезным финансовым сравнением является сопоставление вариантов машин с ожидаемым ассортиментом продукции на три-пять лет. Стандартный гидравлический листогибочный пресс может быть экономически эффективен для повторяющихся работ со средними допусками. Более совершенный электрогидравлический CNC листогибочный пресс может оправдать более высокую стоимость, когда предприятие обрабатывает разнообразные материалы, часто меняет заказы, выполняет экспортные заказы или требует строгого размерного контроля. Правильный выбор зависит от экономики процесса, а не просто от сложности машины.

Поддержка поставщика также напрямую влияет на затраты. Wuxi Samgins отмечает долгосрочные гарантии и поддержку в области проектирования, производства, продаж, послепродажного и технического обслуживания. Для зарубежных клиентов это актуально, поскольку простои часто становятся дороже самих деталей. Практический вопрос заключается в том, может ли поставщик достаточно быстро предоставить точную документацию, рекомендации по устранению неисправностей и координацию замены, чтобы обеспечить непрерывность производства.

Будущие тенденции в технологии листогибочных прессов и стратегии закупок

Будущее рынка листогибочных прессов движется в направлении более высокой точности, более простого программирования и лучшей интеграции с цифровыми производственными системами. Покупатели все чаще ожидают интерфейсы CNC, упрощающие хранение заданий, последовательность гибов и управление повторными заказами. Поскольку в некоторых регионах становится сложнее найти квалифицированный персонал, машины, сокращающие ручной метод проб и ошибок и поддерживающие более быстрое обучение операторов, будут приобретать все большее значение.

Еще одна явная тенденция — интеграция процессов. Производители все теснее связывают резку, гибку, сварку и перемещение материалов, чтобы улучшить поток и сократить объем незавершенного производства. Это благоприятствует поставщикам, понимающим несколько этапов процесса и способным согласовать выбор оборудования в рамках более широкой производственной линии. Wuxi Samgins занимает позиции в этом более широком сегменте оборудования для производства металлоконструкций, что может быть полезно клиентам, планирующим скоординированную модернизацию, а не отдельные покупки оборудования.

Разнообразие материалов также повышает требования к оборудованию. Производители обрабатывают больше нержавеющей стали, алюминия и высокопрочных марок, каждая из которых имеет разные характеристики пружинения и поведения оснастки. Это означает, что закупки с расчетом на будущее должны учитывать вероятные изменения материалов, а не только текущие заказы. Листогибочный пресс, выбранный только для сегодняшних диапазонов толщины, может стать ограничивающим фактором при развитии конструкции продукции или при требованиях экспортных заказов к новым спецификациям материалов.

Для большинства покупателей разумная стратегия состоит в тщательном определении данных по применению, проверке логики усилия и оснастки, оценке возможностей поддержки и выборе уровня автоматизации, соответствующего сложности производства. Листогибочный пресс — не просто формовочная машина; это точка контроля качества для всей производственной цепочки. При выборе с учетом точности, усилия, поведения материала и компетентности поставщика он становится долговечным активом производительности, а не постоянным производственным риском.
