يبدأ الأمر عادةً بسؤال عملي جدًا في ورشة الإنتاج. يتغير رسم القطعة، وتستخدم الدفعة التالية مقاس أنبوب مختلفًا، ويسأل أحدهم عما إذا كانت ماكينة ثني الأنابيب الحالية تستطيع التعامل معه باستخدام العِدَد المركبة عليها بالفعل. إذا كان الإنتاج مشغولًا، فلا يبدو ذلك كنقاش تقني، بل كمشكلة جدولة ومخاطرة هدر، وأحيانًا كمشكلة صيانة تنتظر الحدوث.

ولهذا السبب يكثر طرح السؤال: هل تحتاج ماكينة ثني الأنابيب إلى عِدَد مخصصة للأقطار المختلفة؟ الإجابة المختصرة هي: أحيانًا نعم وأحيانًا لا. يعتمد القرار الحقيقي على مقدار تغير القطر، ومدى ضيق نصف قطر الثني، والمادة التي يتم ثنيها، ومدى اتساق الشكل النهائي المطلوب. إن التعامل مع كل تغير في القطر على أنه «متقارب بما يكفي» قد يؤدي إلى التسطح أو التجعد أو الانزلاق أو علامات السطح أو الارتداد المرن الذي يصعب التحكم فيه أكثر مما هو متوقع.

ينظر كثير من الناس أولًا إلى هذه المسألة من زاوية خاطئة. فهم يركزون فقط على ما إذا كانت الماكينة تمتلك قدرة كافية أو مرونة برمجية كافية. لكن في ثني الأنابيب والمواسير، تكون الماكينة جزءًا واحدًا فقط من العملية. فهندسة العِدَد هي التي تدعم جدار الأنبوب فعليًا، وتتحكم في التثبيت، وتوجّه المادة خلال الثني. وحتى الماكينة القوية ستنتج نتائج غير مستقرة إذا كانت عِدَدها غير مناسبة.

من أين يأتي الالتباس عادةً

من المفاهيم الخاطئة الشائعة أن آلة ثني الأنابيب تعمل كأداة كبس متعددة الاستخدامات: فإذا لم يكن المقاس مختلفًا كثيرًا، فينبغي أن تظل قادرة على الثني. وبالمعنى العام، قد يصح ذلك في الأعمال التقريبية أو الأعمال ذات التفاوتات الكبيرة. لكن العديد من مشكلات الثني لا تظهر على شكل عطل فوري للماكينة، بل تظهر كتدهور تدريجي في الجودة. قد يلاحظ المشغّلون أن أحد جانبي الثنية يبدأ بالاستطالة البيضاوية أكثر من السابق، أو أن زاوية الثني تنحرف، أو أن المشبك يحتاج إلى قوة أكبر من المعتاد. وغالبًا ما تكون هذه علامات على أن الأنبوب لم يعد متوافقًا بشكل صحيح مع مجموعة العِدَد.

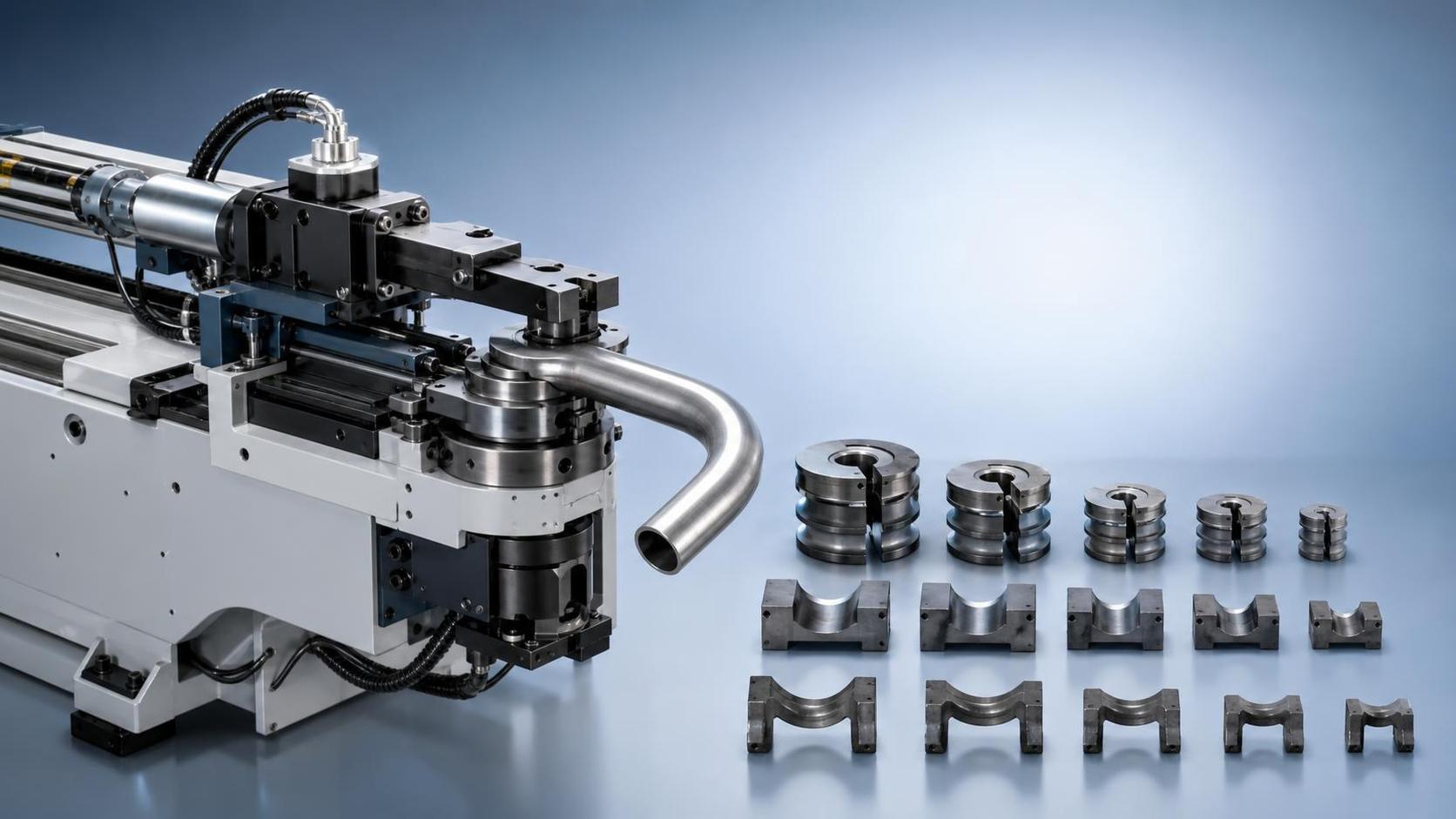

تؤثر الأقطار المختلفة في عدة نقاط تلامس في الوقت نفسه. يجب أن يتناسب مجرى قالب الثني مع القطر الخارجي بدقة. ويجب أن يمسك قالب التثبيت دون ترك علامات زائدة أو انزلاق. ويحتاج قالب الضغط إلى دعم الأنبوب أثناء حركته. وإذا كانت الماكينة تستخدم مندريل، فإن حجم المندريل وموضعه مهمان أيضًا، لا سيما للمواد رقيقة الجدار أو أنصاف الأقطار الضيقة. وحتى إعداد قالب الكاشطة قد يتغير عند تغير سلوك الجدار. لذلك لا تقتصر المسألة على «هل تستطيع الماكينة ثني هذا القطر؟»، بل هي «هل تستطيع العِدَد التحكم في تشوه هذا القطر بصورة مستقرة؟».

متى قد تكفي العِدَد القياسية

لا يتطلب كل تغير في المقاس حزمة عِدَد مخصصة بالكامل. ففي بعض الورش، يتم اختيار الماكينة خصيصًا لتغطية نطاق عملي من الأقطار باستخدام مجموعات قوالب قياسية قابلة للتبديل. وإذا كان العمل الجديد يقع ضمن هذا النطاق المقصود، ولم يكن نصف قطر الثني ضيقًا بشكل غير معتاد، فقد تكون العِدَد القياسية مناسبة تمامًا.

يكون ذلك أكثر واقعية عادةً عند تحقق الشروط التالية:

• أن يكون فرق القطر صغيرًا ويبقى ضمن عائلة العِدَد العادية للماكينة.
• ألا يكون سمك الجدار رقيقًا بشكل خاص مقارنةً بالقطر الخارجي.
• أن يكون نصف قطر الثني واسعًا لا ضيقًا.
• أن تكون المادة متوقعة السلوك وغير شديدة القابلية للتجعد أو مشكلات الارتداد المرن.
• أن يكون تفاوت القطعة متوسطًا، دون متطلبات عالية جدًا للتكرارية أو المظهر.

في هذه الحالات، قد يكون الحل بسيطًا مثل التحول إلى قالب ثني قياسي صحيح ومطابقة أدوات الدعم من مجموعة الشركة المصنعة للماكينة. وهذا يختلف عن تدبر الأمر باستخدام أداة بمقاس قريب. فهو لا يزال يعني استخدام عِدَد بمقاس القطر الفعلي، لكنه قد لا يتطلب هندسة مخصصة لمرة واحدة.

متى تصبح العِدَد المخصصة الخيار الأكثر أمانًا

تصبح العِدَد المخصصة أكثر أهمية بكثير عندما يكون شرط واحد أو أكثر من شروط العملية صعبًا. وهذه هي المرحلة التي غالبًا ما تتسبب فيها محاولة توفير الوقت في العِدَد بخسارة وقت أكبر في ضبط الإعدادات والقطع التجريبية وإعادة العمل.

أحد الأسباب الواضحة هو وجود قطر خارج نطاق العِدَد القياسية للماكينة. وسبب آخر هو قطعة تجمع بين قطر صعب ونصف قطر خط مركزي ضيق. تفرض الثنيات ذات أنصاف الأقطار الصغيرة متطلبات أكبر على الدعم والتحكم، خصوصًا إذا كان المظهر مهمًا أو كان يجب الحد من ترقق الجدار.

تستحق العِدَد المخصصة التفكير أيضًا عندما لا تتصرف مادة الأنبوب بسلاسة. فقد يتطلب الفولاذ المقاوم للصدأ والسبائك عالية المقاومة وبعض الأنابيب المصقولة أو المطلية سلوك تثبيت مختلفًا وحماية أفضل للسطح. إذا كان شكل القالب القياسي يمسك بقوة مفرطة، فقد تخرج القطعة بعلامات. وإذا كان يمسك بخفة شديدة، فقد ينزلق الأنبوب وتنحرف زاوية الثني.

ثم هناك مشكلة الجدار الرقيق. غالبًا ما يبدو الأنبوب رقيق الجدار سهل المعالجة إلى أن يبدأ الثني. فقد يتجعد إعداد يعمل مع مادة أكثر سماكة ذات القطر الخارجي نفسه أو ينهار عند انخفاض سمك الجدار. وفي تلك الحالة، لا يكون القطر وحده هو القصة الكاملة. إذ يحتاج شكل العِدَد وترتيب المندريل ودعم الضغط غالبًا إلى توافق أدق مع مواصفات الأنبوب المحددة.

طريقة أكثر فائدة لاتخاذ القرار

بدلًا من السؤال فقط عما إذا كانت الأقطار المختلفة تحتاج إلى عِدَد مختلفة، من المفيد طرح أربعة أسئلة أكثر تحديدًا:

1. هل يحتاج الأنبوب إلى دعم كامل خلال الثني، أم يكفيه توجيه خفيف؟
2. هل متطلبات التشطيب صارمة إلى حد يجعل العلامات الطفيفة أو تشوه الشكل غير مقبولين؟
3. هل ستُنتج هذه القطعة بصورة متكررة، بما يجعل استقرار الإعداد أهم من الملاءمة قصيرة الأجل؟
4. هل من المرجح أن يكشف مزيج المادة ونصف القطر عن أي ضعف في إعداد عام الاستخدام؟

إذا كانت الإجابة نعم عن عدة أسئلة منها، يصبح تبرير العِدَد المخصصة أسهل. ليس لأنها «أفضل» بالمعنى المجرد، بل لأنها تقلل من عدم يقين العملية.

ما الذي يحدث عادةً عندما لا تكون العِدَد متطابقة

يتوقع الناس غالبًا أن تكون مشكلة العِدَد الخاطئة دراماتيكية وواضحة. وقد تكون كذلك أحيانًا، لكنها غالبًا ما تكون خفية في البداية. قد تبدو الثنية مقبولة إلى أن تُفحص القطعة باستخدام قالب فحص أو موضع التجميع. وقد يختلف الارتداد المرن من قطعة إلى أخرى. وقد يظهر على الجدار الخارجي تمدد أكبر من المتوقع. وقد يبدأ نصف القطر الداخلي بالتجعد فقط بعد تشغيل طويل، عندما يجتمع انجراف الإعداد وتفاوت المادة.

هناك مشكلة أخرى هي تآكل الماكينة. يمكن أن يشجع استخدام عِدَد لا تلائم القطر بشكل صحيح المشغّلين على التعويض بالقوة. ضغط تثبيت أكبر، وحمل أكبر على قالب الضغط، وضبط متكرر أكثر. قد يساعد ذلك في تمرير بعض القطع، لكنه ليس عادة صحية للماكينة أو لأسطح العِدَد. تؤدي ماكينة الثني أفضل أداء عندما تنفذ العِدَد أعمال التوجيه والدعم التي صُممت من أجلها، بدلًا من إجبار الماكينة على التغلب بالقوة على عدم تطابق هندسي.

عملية تقييم عملية قبل طلب العِدَد أو تعديلها

إذا كنت تحاول اتخاذ قرار بين الاستمرار بالعِدَد القياسية أو الانتقال إلى مجموعة مخصصة، فمن المفيد إبطاء القرار ومراجعة القطعة كعملية، لا كمجرد رقم قطر.

ابدأ ببيانات الأنبوب الأساسية: القطر الخارجي، وسمك الجدار، ودرجة المادة، ونصف قطر الثني المتوقع. ثم انظر إلى كيفية استخدام القطعة. هل ستكون مخفية داخل تجميعة أم مرئية؟ هل تحتاج إلى تكرارية دقيقة للزاوية؟ هل ستُلحَم أو تُركّب أو تُحكم لاحقًا؟ غالبًا ما تحدد هذه المتطلبات اللاحقة ما إذا كان إعداد الثني الهامشي مقبولًا أم لا.

بعد ذلك، قارن متطلبات القطعة بعائلة العِدَد المتاحة للماكينة. يمكن لمورّد كفؤ لماكينات الثني أو المعدات ذات الصلة أن يساعد عادةً في توضيح ما إذا كانت منصة الماكينة تدعم ذلك القطر بقوالب قياسية، وما إذا كانت خيارات المندريل والكاشطة متاحة لهذا المقاس، وما إذا كان التطبيق يحتمل أن يحتاج إلى شيء أكثر تخصصًا. هذه الخطوة مهمة لأن «نطاق القطر المدعوم» على الورق لا يعني دائمًا «الأمثل لحالة هذه القطعة بالضبط».

بعد ذلك، راجع أنماط الفشل المحتملة. بالنسبة للثنيات الضيقة، فكّر في التسطح والتجعد. وبالنسبة للقطع الحساسة للمظهر، فكّر في علامات المشبك وخدوش السطح. وبالنسبة للمواد الصلبة، فكّر في اتساق الارتداد المرن. وبالنسبة للأنابيب رقيقة الجدار، فكّر فيما إذا كان الدعم الداخلي مطلوبًا. بمجرد تحديد هذه المخاطر، يصبح قرار العِدَد أقل عاطفية وأكثر اعتمادًا على العملية.

لماذا قد تتعامل ماكينة واحدة مع أقطار عديدة

هناك نقطة أخرى غالبًا ما يتم إغفالها. لا تحتاج ماكينة ثني الأنابيب إلى أن تقتصر على قطر واحد لمجرد أن بعض الأعمال قد تتطلب عِدَدًا مخصصة. غالبًا ما تُستخدم منصات الماكينات الجيدة عبر مقاسات متعددة بتغيير حزمة العِدَد بالشكل المناسب. وبعبارة أخرى، تأتي المرونة من مزيج الماكينة والعِدَد، لا من افتراض أن إعداد عِدَد واحدًا ينبغي أن يلائم كل شيء.

بالنسبة للمصنعين الذين يتعاملون مع أعمال متنوعة، فهذه عادةً العقلية الأفضل. فبدلًا من السعي وراء مجموعة قوالب عالمية، يبنون استراتيجية للعِدَد: مجموعات قياسية للأقطار وأنصاف الأقطار الشائعة، ثم أدوات مخصصة عندما يبرر تعقيد القطعة ذلك. يدعم هذا النهج الكفاءة ومراقبة الجودة معًا.

ما الذي ينبغي مناقشته مع المورد قبل اتخاذ القرار

عند التحدث مع مورد الماكينات أو العِدَد، لا تكون المحادثات الأكثر فائدة عن الادعاءات العامة، بل عن التفاصيل. شارك القطر وسمك الجدار ونصف القطر والمادة وأسلوب الإنتاج المتوقع. اذكر ما إذا كان العمل عرضيًا أم متكررًا. صف أي مخاوف تتعلق بالتشطيب أو نقاط الفحص البعدي.

غالبًا ما يرى الموردون العاملون في ماكينات الثني أو ماكينات CNC أو معدات اللحام أو أنظمة التصنيع ذات الصلة النمط نفسه: يعتمد نجاح نتيجة الثني بدرجة أقل على السعة المعلنة للماكينة وبدرجة أكبر على مدى دقة ملاءمة حزمة العِدَد للقطعة الفعلية. إذا كان يتم اختيار الماكينة لمجموعة واسعة من الأقطار، فينبغي أن تتم هذه المناقشة مبكرًا كي تؤخذ عملية تغيير العِدَد والتوافق وحدود العملية في الاعتبار قبل بدء ضغط الإنتاج.

وهذا مهم بصورة خاصة للورش التي تحاول توحيد المعدات عبر عدة أنواع من المنتجات. قد تكون الماكينة مناسبة ميكانيكيًا، لكن التكلفة والتعقيد العمليين لتغطية أقطار عديدة يعتمدان على منظومة العِدَد الموجودة خلفها. وهنا يصبح دعم التصميم من ذوي الخبرة مفيدًا، ليس للمبالغة في بيع الأعمال المخصصة، بل لتجنب التقليل من احتياجات ثنية صعبة.

إذًا، هل تحتاج ماكينة ثني الأنابيب إلى عِدَد مخصصة للأقطار المختلفة؟ الإجابة الأكثر صدقًا هي أن الأقطار المختلفة تحتاج دائمًا إلى عِدَد متطابقة بشكل صحيح، ولكن ليس دائمًا إلى عِدَد مخصصة لمرة واحدة. غالبًا ما تكفي العِدَد القياسية لنطاقات المقاسات العادية والتطبيقات المتسامحة. وتصبح العِدَد المخصصة خيارًا عمليًا عندما يجعل القطر أو سمك الجدار أو نصف القطر أو سلوك المادة أو متطلبات الجودة الثنية أقل تسامحًا مع التقريب.

إذا كنت تواجه هذا القرار، فمن المفيد التوقف عن التعامل معه كسؤال عن الماكينة إجابته نعم أو لا. انظر إلى عملية الثني كاملةً، ومتطلبات القطعة، ومخاطر فرض إعداد قريب الملاءمة. عادةً ما يصبح الجواب واضحًا عندها.
