Por lo general, todo comienza con una pregunta muy práctica en el taller. Cambia el plano de una pieza, el siguiente lote utiliza un tamaño de tubo diferente y alguien pregunta si la máquina curvadora de tubos existente puede manejarlo con las herramientas que ya están montadas en la máquina. Si la producción está ocupada, esto no parece un debate técnico. Parece un problema de programación, un riesgo de desperdicio y, a veces, un problema de mantenimiento a punto de ocurrir.

Por eso la pregunta ¿Una máquina curvadora de tubos necesita herramientas personalizadas para diferentes diámetros? surge con tanta frecuencia. La respuesta breve es: a veces sí y a veces no. La decisión real depende de cuánto cambia el diámetro, de lo ajustado que sea el radio de curvatura, del material que se curva y de la consistencia requerida en la forma final. Tratar cada cambio de diámetro como si fuera «lo suficientemente parecido» puede provocar aplanamiento, arrugamiento, deslizamiento, marcas superficiales o un retorno elástico más difícil de controlar de lo esperado.

Muchas personas analizan primero este asunto desde el ángulo equivocado. Se centran únicamente en si la máquina tiene suficiente potencia o flexibilidad de programación. Pero en el curvado de tubos y tuberías, la máquina es solo una parte del proceso. La geometría de las herramientas es la que realmente soporta la pared del tubo, controla la sujeción y guía el material durante el curvado. Una máquina potente con herramientas inadecuadas seguirá produciendo resultados inestables.

De dónde suele surgir la confusión

Un malentendido habitual es pensar que una curvadora de tubos funciona como una herramienta de prensa de uso general: si el tamaño no es demasiado distinto, debería poder curvarlo. En un sentido muy amplio, esto puede ser cierto para trabajos bastos o con grandes tolerancias. Sin embargo, muchos problemas de curvado no aparecen como una avería inmediata de la máquina. Se manifiestan como una pérdida gradual de calidad. Los operarios pueden observar que un lado de la curva comienza a ovalarse más que antes, que el ángulo de curvatura varía o que la mordaza necesita más fuerza de lo habitual. A menudo, estas son señales de que el tubo ya no está correctamente adaptado al juego de herramientas.

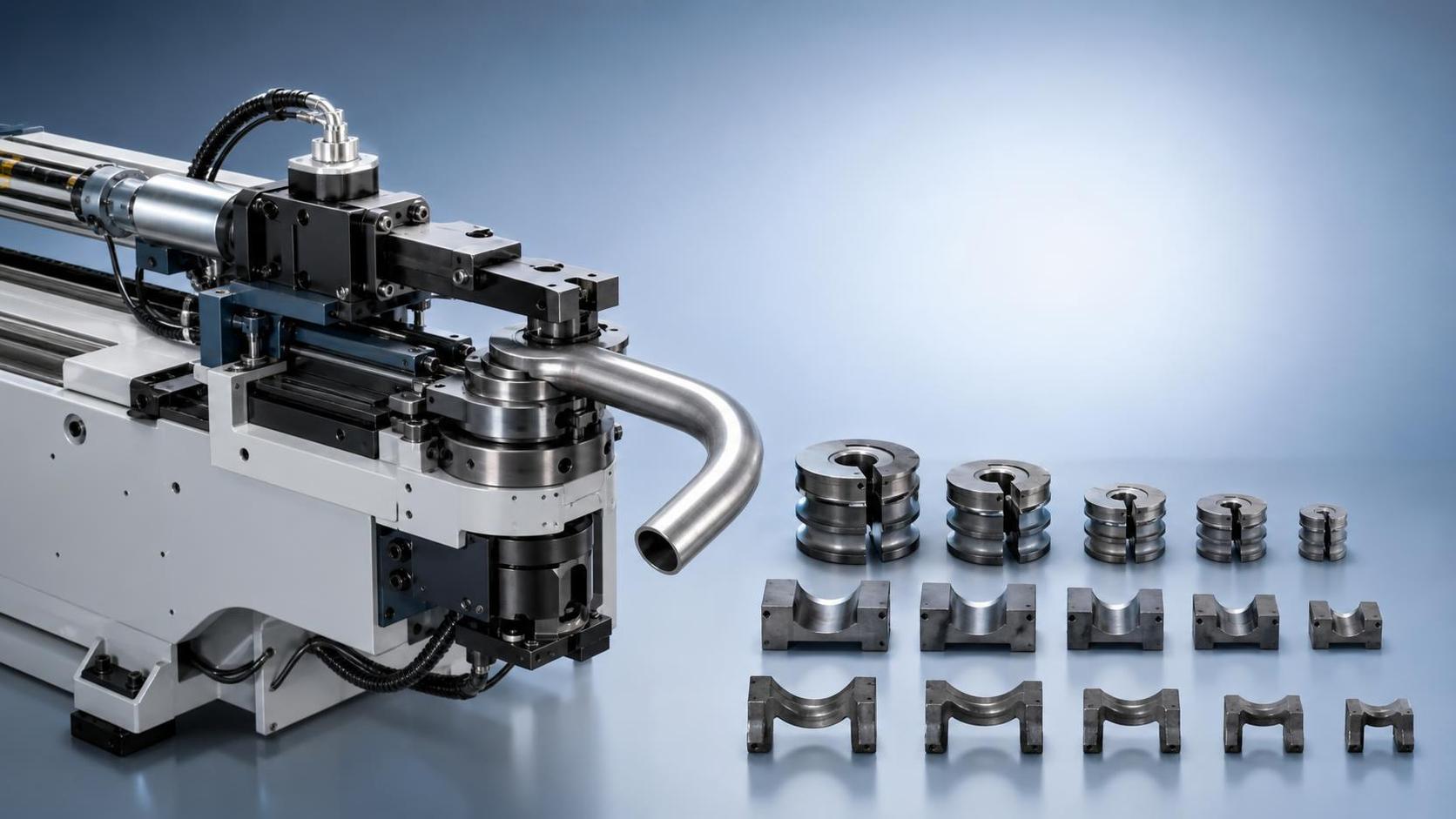

Los distintos diámetros afectan varios puntos de contacto a la vez. La ranura de la matriz de curvado debe ajustarse correctamente al diámetro exterior. La matriz de sujeción debe sujetar sin dejar marcas excesivas ni permitir deslizamientos. La matriz de presión debe soportar el tubo mientras se desplaza. Si la máquina utiliza mandril, también importan el tamaño y la posición del mandril, especialmente con materiales de pared delgada o radios ajustados. Incluso la configuración de la matriz limpiadora puede cambiar cuando cambia el comportamiento de la pared. Por lo tanto, la cuestión no es solo «¿puede la máquina curvar este diámetro?», sino «¿pueden las herramientas controlar la deformación de este diámetro de forma estable?».

Cuándo las herramientas estándar pueden ser suficientes

No todo cambio de tamaño requiere un paquete de herramientas completamente personalizado. En algunos talleres, se selecciona una máquina específicamente para cubrir un rango práctico de diámetros con juegos de matrices estándar intercambiables. Si el nuevo trabajo se encuentra dentro de ese rango previsto y el radio de curvatura no es inusualmente ajustado, las herramientas estándar pueden ser totalmente adecuadas.

Esto suele ser más realista cuando se cumplen las siguientes condiciones:

• La diferencia de diámetro es pequeña y se mantiene dentro de la familia normal de herramientas de la máquina.
• El espesor de pared no es especialmente delgado en relación con el diámetro exterior.
• El radio de curvatura es amplio en lugar de ajustado.
• El material es predecible y no es muy propenso a problemas de arrugamiento o retorno elástico.
• La tolerancia de la pieza es moderada y no exige demasiado en cuanto a repetibilidad o apariencia.

En estas situaciones, la solución puede ser tan sencilla como cambiar a la matriz de curvado estándar correcta y a las herramientas de soporte compatibles disponibles del fabricante de la máquina. Esto es diferente de arreglárselas con una herramienta de tamaño aproximado. Sigue significando utilizar herramientas dimensionadas para el diámetro real, pero puede no requerir ingeniería personalizada para una sola aplicación.

Cuándo las herramientas personalizadas se convierten en la opción más segura

Las herramientas personalizadas se vuelven mucho más importantes cuando una o más condiciones del proceso son difíciles. En este punto, intentar ahorrar tiempo en las herramientas suele costar más tiempo en ajustes de configuración, piezas de prueba y retrabajo.

Un factor evidente es un diámetro que queda fuera del rango de herramientas estándar de la máquina. Otro es una pieza que combina un diámetro difícil con un radio de línea central ajustado. Las curvas de radio pequeño exigen más soporte y control, especialmente si la apariencia es importante o se debe limitar el adelgazamiento de la pared.

También vale la pena considerar herramientas personalizadas cuando el material del tubo no se comporta de manera dócil. El acero inoxidable, las aleaciones de alta resistencia y algunos tubos pulidos o recubiertos pueden requerir un comportamiento de sujeción diferente y mejor protección superficial. Si una forma de matriz estándar sujeta con demasiada fuerza, la pieza puede salir marcada. Si sujeta con muy poca fuerza, el tubo puede deslizarse y el ángulo de curvatura puede variar.

Luego está el problema de la pared delgada. Los tubos de pared delgada suelen parecer manejables hasta que comienza el curvado. Una configuración que funciona con material más grueso del mismo diámetro exterior puede arrugarse o colapsar cuando disminuye el espesor de pared. En ese caso, el diámetro por sí solo no explica toda la situación. El perfil de las herramientas, la disposición del mandril y el soporte de presión suelen necesitar una adaptación más precisa a la especificación concreta del tubo.

Una forma más útil de decidir

En lugar de preguntar únicamente si los diferentes diámetros necesitan herramientas diferentes, resulta útil plantear cuatro preguntas más concretas:

1. ¿El tubo necesita soporte total durante el curvado o basta con una guía ligera?
2. ¿El requisito de acabado es lo suficientemente estricto como para que las pequeñas marcas o deformaciones de forma sean inaceptables?
3. ¿Esta pieza se fabricará repetidamente, haciendo que una configuración estable sea más importante que la comodidad a corto plazo?
4. ¿Es probable que la combinación de material y radio revele alguna debilidad de una configuración de uso general?

Si la respuesta a varias de estas preguntas es afirmativa, las herramientas personalizadas se justifican con mayor facilidad. No porque sean «mejores» en un sentido abstracto, sino porque reducen la incertidumbre del proceso.

Qué suele salir mal cuando las herramientas no están adaptadas

A menudo se espera que un problema de herramientas incorrectas sea dramático y evidente. A veces lo es, pero con frecuencia al principio es sutil. Una curva puede parecer aceptable hasta que la pieza se verifica contra una plantilla o posición de montaje. El retorno elástico puede variar de una pieza a otra. La pared exterior puede mostrar más estiramiento de lo esperado. El radio interior puede comenzar a arrugarse solo después de una producción prolongada, cuando se combinan la desviación de la configuración y la variación del material.

Otro problema es el desgaste de la máquina. Utilizar herramientas que no se ajustan correctamente al diámetro puede llevar a los operarios a compensar mediante fuerza. Más presión de sujeción, mayor carga sobre la matriz de presión, más ajustes repetidos. Esto puede ayudar a procesar algunas piezas, pero no es un hábito saludable para la máquina ni para las superficies de las herramientas. Una máquina curvadora ofrece su mejor rendimiento cuando las herramientas realizan el trabajo de guía y soporte para el que fueron diseñadas, en lugar de obligar a la máquina a superar por fuerza una incompatibilidad geométrica.

Un proceso de evaluación práctico antes de pedir o modificar herramientas

Si está intentando decidir entre mantener herramientas estándar o pasar a un juego personalizado, conviene ralentizar la decisión y evaluar la pieza como un proceso, no solo como un número de diámetro.

Comience con los datos básicos del tubo: diámetro exterior, espesor de pared, grado de material y radio de curvatura previsto. Después, analice cómo se utilizará la pieza. ¿Estará oculta dentro de un conjunto o será visible? ¿Necesita una repetibilidad angular estricta? ¿Se soldará, ensamblará o sellará posteriormente? Estos requisitos posteriores suelen determinar si una configuración de curvado marginal es aceptable o no.

A continuación, compare los requisitos de la pieza con la familia de herramientas disponible para la máquina. Un proveedor competente de máquinas curvadoras o equipos relacionados normalmente puede ayudar a aclarar si la plataforma de la máquina admite ese diámetro con matrices estándar, si existen opciones de mandril y matriz limpiadora para ese tamaño y si es probable que la aplicación necesite algo más especializado. Este paso es importante porque el «rango de diámetros admitidos» sobre el papel no siempre significa «óptimo para esta condición exacta de la pieza».

Después, revise los posibles modos de fallo. Para curvas ajustadas, considere el aplanamiento y el arrugamiento. Para piezas sensibles a la apariencia, considere las marcas de sujeción y los rayones superficiales. Para materiales duros, considere la consistencia del retorno elástico. Para tubos de pared delgada, considere si será necesario soporte interno. Una vez identificados estos riesgos, la decisión sobre las herramientas se vuelve menos emocional y más basada en el proceso.

Por qué una sola máquina puede manejar muchos diámetros

Hay otro aspecto que a menudo se pasa por alto. Una máquina curvadora de tubos no tiene por qué limitarse a un diámetro solo porque algunos trabajos puedan requerir herramientas personalizadas. Las buenas plataformas de máquinas suelen utilizarse para múltiples tamaños cambiando adecuadamente el paquete de herramientas. En otras palabras, la flexibilidad proviene de la combinación de máquina y herramientas, no de asumir que una sola configuración de herramientas debe adaptarse a todo.

Para los fabricantes que gestionan trabajos variados, esta suele ser la mejor forma de pensar. En vez de buscar un juego universal de matrices, desarrollan una estrategia de herramientas: juegos estándar para diámetros y radios comunes, y herramientas personalizadas cuando la complejidad de la pieza lo justifica. Este enfoque favorece tanto la eficiencia como el control de calidad.

Qué discutir con un proveedor antes de tomar la decisión

Al hablar con un proveedor de máquinas o herramientas, las conversaciones más útiles no tratan sobre afirmaciones generales, sino sobre detalles específicos. Comparta el diámetro, el espesor de pared, el radio, el material y el estilo de producción previsto. Indique si el trabajo es ocasional o repetitivo. Describa cualquier preocupación relacionada con el acabado o los puntos de control dimensional.

Los proveedores relacionados con máquinas curvadoras, máquinas herramienta CNC, equipos de soldadura o sistemas de fabricación afines suelen observar el mismo patrón: el éxito del resultado de curvado depende menos de la capacidad nominal de la máquina y más de la precisión con que el paquete de herramientas se adapta a la pieza real. Si se selecciona la máquina para una amplia variedad de diámetros, esta conversación debe tener lugar pronto para que el cambio de herramientas, la compatibilidad y los límites del proceso se consideren antes de que comience la presión de producción.

Esto es especialmente relevante para talleres que intentan estandarizar equipos en varios tipos de productos. Una máquina puede ser mecánicamente adecuada, pero el coste y la complejidad prácticos de cubrir muchos diámetros dependen del ecosistema de herramientas que la respalda. Aquí es donde resulta útil un soporte de diseño experimentado, no para vender en exceso trabajo personalizado, sino para evitar subestimar las necesidades de una curva difícil.

Entonces, ¿una máquina curvadora de tubos necesita herramientas personalizadas para diferentes diámetros? La respuesta más sincera es que los distintos diámetros siempre necesitan herramientas correctamente adaptadas, pero no siempre herramientas personalizadas para una sola aplicación. Las herramientas estándar suelen ser suficientes para rangos de tamaño normales y aplicaciones tolerantes. Las herramientas personalizadas se convierten en la opción práctica cuando el diámetro, el espesor de pared, el radio, el comportamiento del material o los requisitos de calidad hacen que la curva tolere menos las aproximaciones.

Si se enfrenta a esta decisión, conviene dejar de tratarla como una cuestión de máquina con respuesta sí o no. Observe todo el proceso de curvado, las exigencias de la pieza y los riesgos de forzar una configuración de ajuste aproximado. Normalmente, ahí es donde la respuesta se vuelve clara.
