Обычно всё начинается с очень практичного вопроса из производственного цеха. Изменяется чертёж детали, в следующей партии используется труба другого размера, и кто-то спрашивает, сможет ли имеющийся трубогибочный станок обработать её с оснасткой, уже установленной на станке. Если производство загружено, это не воспринимается как техническая дискуссия. Это воспринимается как проблема планирования, риск брака, а иногда и проблема обслуживания, которая только ждёт своего появления.

Именно поэтому вопрос нужна ли трубогибочному станку специальная оснастка для разных диаметров труб? возникает так часто. Краткий ответ: иногда да, иногда нет. Реальное решение зависит от того, насколько меняется диаметр, насколько мал радиус гиба, какой материал сгибается и насколько стабильной должна быть конечная форма. Отношение к каждому изменению диаметра как к «достаточно близкому» может привести к сплющиванию, образованию складок, проскальзыванию, следам на поверхности или пружинению, которое сложнее контролировать, чем ожидалось.

Многие сначала рассматривают этот вопрос под неправильным углом. Они сосредотачиваются только на том, имеет ли станок достаточную мощность или достаточную гибкость программирования. Но при гибке труб трубогибочный станок — лишь одна часть процесса. Именно геометрия оснастки фактически поддерживает стенку трубы, контролирует зажим и направляет материал при гибке. Мощный станок с неподходящей оснасткой всё равно даёт нестабильные результаты.

Откуда обычно возникает путаница

Распространённое заблуждение состоит в том, что трубогиб работает как универсальный прессовый инструмент: если размер не слишком отличается, он всё равно должен согнуть трубу. В очень широком смысле это может быть справедливо для грубых работ или изделий с большими допусками. Однако многие проблемы гибки не проявляются как немедленная неисправность станка. Они проявляются как постепенное ухудшение качества. Операторы могут заметить, что одна сторона гиба начинает овальваться сильнее, чем раньше, или угол гиба отклоняется, или зажиму требуется большее усилие, чем обычно. Часто это признаки того, что труба больше не соответствует комплекту оснастки должным образом.

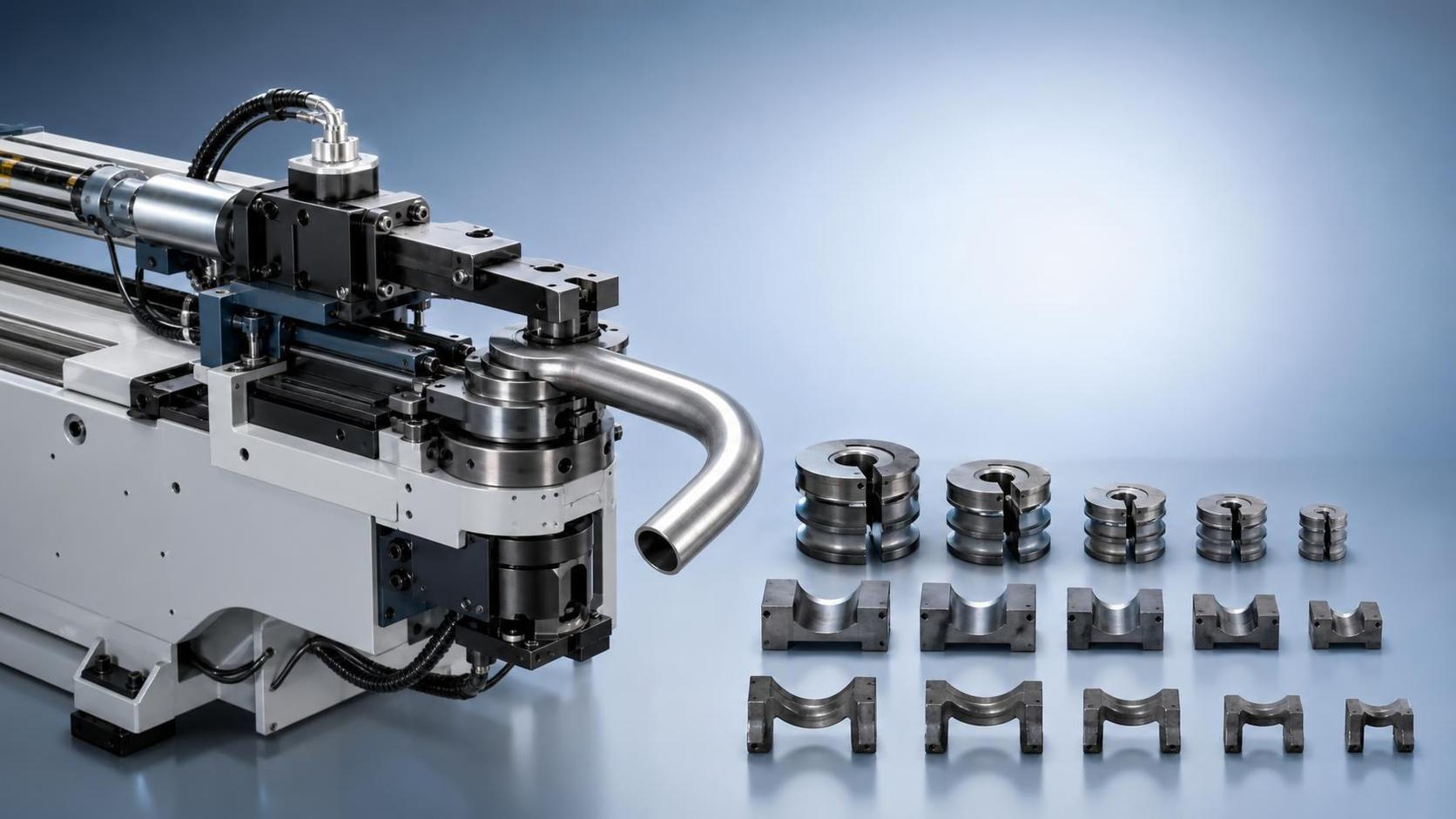

Разные диаметры одновременно влияют на несколько точек контакта. Ручей гибочного штампа должен точно соответствовать наружному диаметру. Зажимной штамп должен удерживать трубу без чрезмерных следов или проскальзывания. Прижимной штамп должен поддерживать трубу во время её перемещения. Если станок использует дорн, размер и положение дорна также имеют значение, особенно для тонкостенного материала или малых радиусов. Даже настройка разглаживающего штампа может меняться при изменении поведения стенки. Поэтому вопрос заключается не только в том, «может ли станок согнуть трубу такого диаметра», но и в том, «может ли оснастка стабильно контролировать деформацию трубы такого диаметра».

Когда стандартной оснастки может быть достаточно

Не каждое изменение размера требует полностью индивидуального комплекта оснастки. В некоторых цехах станок специально выбирают для охвата практического диапазона диаметров со сменными стандартными комплектами штампов. Если новая работа входит в этот предусмотренный диапазон и радиус гиба не является необычно малым, стандартная оснастка может быть вполне подходящей.

Это обычно более реально при следующих условиях:

• Разница диаметров небольшая и остаётся в пределах обычного семейства оснастки станка.
• Толщина стенки не является особенно малой по отношению к наружному диаметру.
• Радиус гиба большой, а не малый.
• Материал имеет предсказуемые свойства и не особенно склонен к образованию складок или проблемам с пружинением.
• Допуск детали умеренный и не предъявляет высоких требований к повторяемости или внешнему виду.

В таких ситуациях решение может быть столь же простым, как замена на правильный стандартный гибочный штамп и соответствующие поддерживающие инструменты из доступного набора производителя станка. Это отличается от попытки использовать инструмент близкого размера. Всё равно требуется оснастка, рассчитанная на фактический диаметр, но может не потребоваться индивидуальная инженерная разработка.

Когда индивидуальная оснастка становится более безопасным выбором

Индивидуальная оснастка становится значительно важнее, когда одно или несколько условий процесса являются сложными. Именно тогда попытка сэкономить время на оснастке часто приводит к большим затратам времени на корректировку настройки, пробные детали и доработку.

Очевидным фактором является диаметр, выходящий за пределы диапазона стандартной оснастки станка. Другой фактор — деталь, сочетающая сложный диаметр с малым радиусом по осевой линии. Гибы малого радиуса требуют более высокой степени поддержки и контроля, особенно если важен внешний вид или необходимо ограничить утонение стенки.

Индивидуальную оснастку также стоит рассмотреть, когда материал трубы ведёт себя неустойчиво. Нержавеющая сталь, высокопрочные сплавы и некоторые полированные или покрытые трубы могут требовать другого характера зажима и лучшей защиты поверхности. Если форма стандартного штампа зажимает слишком агрессивно, на детали могут остаться следы. Если зажим слишком слабый, труба может проскальзывать, а угол гиба — отклоняться.

Кроме того, существует проблема тонкостенных труб. Тонкостенная труба часто кажется легко обрабатываемой до начала гибки. Настройка, работающая на более толстом материале с тем же наружным диаметром, может привести к образованию складок или смятию при уменьшении толщины стенки. В таком случае одного диаметра недостаточно. Профиль оснастки, расположение дорна и поддержка прижимом часто должны более точно соответствовать конкретной спецификации трубы.

Более полезный подход к принятию решения

Вместо того чтобы спрашивать только, нужна ли разным диаметрам разная оснастка, полезно задать четыре более узких вопроса:

1. Нужна ли трубе полная поддержка на протяжении гиба или достаточно лёгкого направления?
2. Являются ли требования к отделке настолько строгими, что незначительные следы или искажение формы недопустимы?
3. Будет ли эта деталь изготавливаться регулярно, что делает стабильную настройку важнее краткосрочного удобства?
4. Вероятно ли, что сочетание материала и радиуса выявит слабые места универсальной настройки?

Если на несколько из этих вопросов ответ положительный, индивидуальную оснастку легче обосновать. Не потому, что она «лучше» в абстрактном смысле, а потому, что она снижает неопределённость процесса.

Что обычно происходит, когда оснастка не соответствует детали

Люди часто ожидают, что проблема неправильной оснастки будет явной и серьёзной. Иногда так и бывает, но зачастую сначала она проявляется незаметно. Гиб может выглядеть приемлемым, пока деталь не проверят по приспособлению или положению в сборке. Пружинение может различаться от одной детали к другой. Наружная стенка может растягиваться сильнее, чем ожидалось. На внутреннем радиусе складки могут начать появляться только после длительной серии, когда сочетаются дрейф настройки и вариации материала.

Ещё одна проблема — износ станка. Использование оснастки, не соответствующей диаметру должным образом, может побуждать операторов компенсировать это усилием. Большее давление зажима, большая нагрузка на прижимной штамп, больше повторных регулировок. Это может помочь обработать несколько деталей, но не является полезной практикой для станка или поверхностей оснастки. Трубогибочный станок работает лучше всего, когда оснастка выполняет направляющую и поддерживающую работу, для которой она предназначена, а не когда станок вынужден преодолевать несоответствие геометрии чрезмерным усилием.

Практический процесс оценки перед заказом или модификацией оснастки

Если вы пытаетесь решить, остаться ли со стандартной оснасткой или перейти на индивидуальный комплект, полезно не торопиться и рассмотреть деталь как процесс, а не только как значение диаметра.

Начните с основных данных о трубе: наружный диаметр, толщина стенки, марка материала и ожидаемый радиус гиба. Затем посмотрите, как будет использоваться деталь. Она скрыта внутри сборки или видна? Требуется ли высокая повторяемость угла? Будет ли она впоследствии свариваться, устанавливаться или герметизироваться? Эти последующие требования часто определяют, приемлема ли пограничная настройка гибки.

Затем сопоставьте требования детали с доступным семейством оснастки для станка. Компетентный поставщик трубогибочных станков или сопутствующего оборудования обычно может помочь определить, поддерживает ли платформа станка этот диаметр со стандартными штампами, существуют ли варианты дорна и разглаживающего штампа для данного размера и потребует ли применение чего-то более специализированного. Этот этап важен, потому что «поддерживаемый диапазон диаметров» на бумаге не всегда означает «оптимально для данного точного состояния детали».

После этого оцените вероятные виды дефектов. Для малых радиусов подумайте о сплющивании и складках. Для деталей, чувствительных к внешнему виду, подумайте о следах от зажима и царапинах на поверхности. Для твёрдых материалов подумайте о стабильности пружинения. Для тонкостенных труб подумайте, потребуется ли внутренняя поддержка. После выявления этих рисков решение по оснастке становится менее эмоциональным и более ориентированным на процесс.

Почему один станок всё же может обрабатывать множество диаметров

Есть ещё один часто упускаемый момент. Трубогибочный станок не должен быть ограничен одним диаметром только потому, что для некоторых работ может потребоваться индивидуальная оснастка. Хорошие платформы станков часто используются для нескольких размеров при соответствующей замене комплекта оснастки. Другими словами, гибкость обеспечивается сочетанием станка и оснастки, а не предположением, что одна настройка оснастки должна подходить для всего.

Для производителей, работающих со смешанными заказами, это обычно более правильный подход. Вместо поиска универсального комплекта штампов они создают стратегию оснастки: стандартные комплекты для распространённых диаметров и радиусов, а затем индивидуальные инструменты там, где это оправдано сложностью детали. Такой подход поддерживает как эффективность, так и контроль качества.

Что обсудить с поставщиком перед принятием решения

При разговоре с поставщиком станка или оснастки наиболее полезны не общие заявления, а конкретные данные. Сообщите диаметр, толщину стенки, радиус, материал и предполагаемый характер производства. Укажите, является ли работа разовой или повторяющейся. Опишите любые требования к отделке или контрольные размерные параметры.

Поставщики, работающие с трубогибочными станками, станками с ЧПУ, сварочным оборудованием или сопутствующими производственными системами, часто наблюдают одну и ту же закономерность: успех гибки зависит не столько от заявленной производительности станка, сколько от того, насколько точно комплект оснастки соответствует фактической детали. Если станок выбирается для широкого набора диаметров, это обсуждение следует провести заранее, чтобы смена оснастки, совместимость и ограничения процесса были учтены до начала производственной нагрузки.

Это особенно актуально для цехов, стремящихся стандартизировать оборудование для нескольких типов продукции. Станок может быть механически подходящим, но практические затраты и сложность охвата множества диаметров зависят от экосистемы оснастки, стоящей за ним. Именно здесь становится полезной опытная проектная поддержка — не для чрезмерного навязывания индивидуальных решений, а для предотвращения недооценки потребностей сложного гиба.

Итак, нужна ли трубогибочному станку индивидуальная оснастка для разных диаметров? Наиболее честный ответ состоит в том, что для разных диаметров всегда требуется правильно подобранная оснастка, но не всегда индивидуальная оснастка, разработанная специально для одного случая. Стандартной оснастки часто достаточно для обычных диапазонов размеров и нетребовательных применений. Индивидуальная оснастка становится практичным выбором, когда диаметр, толщина стенки, радиус, свойства материала или требования к качеству делают гиб менее терпимым к приближённому соответствию.

Если вы сталкиваетесь с этим решением, полезно перестать рассматривать его как вопрос о станке с ответом «да» или «нет». Оцените весь процесс гибки, требования к детали и риски принудительного использования почти подходящей настройки. Обычно именно тогда ответ становится ясным.
