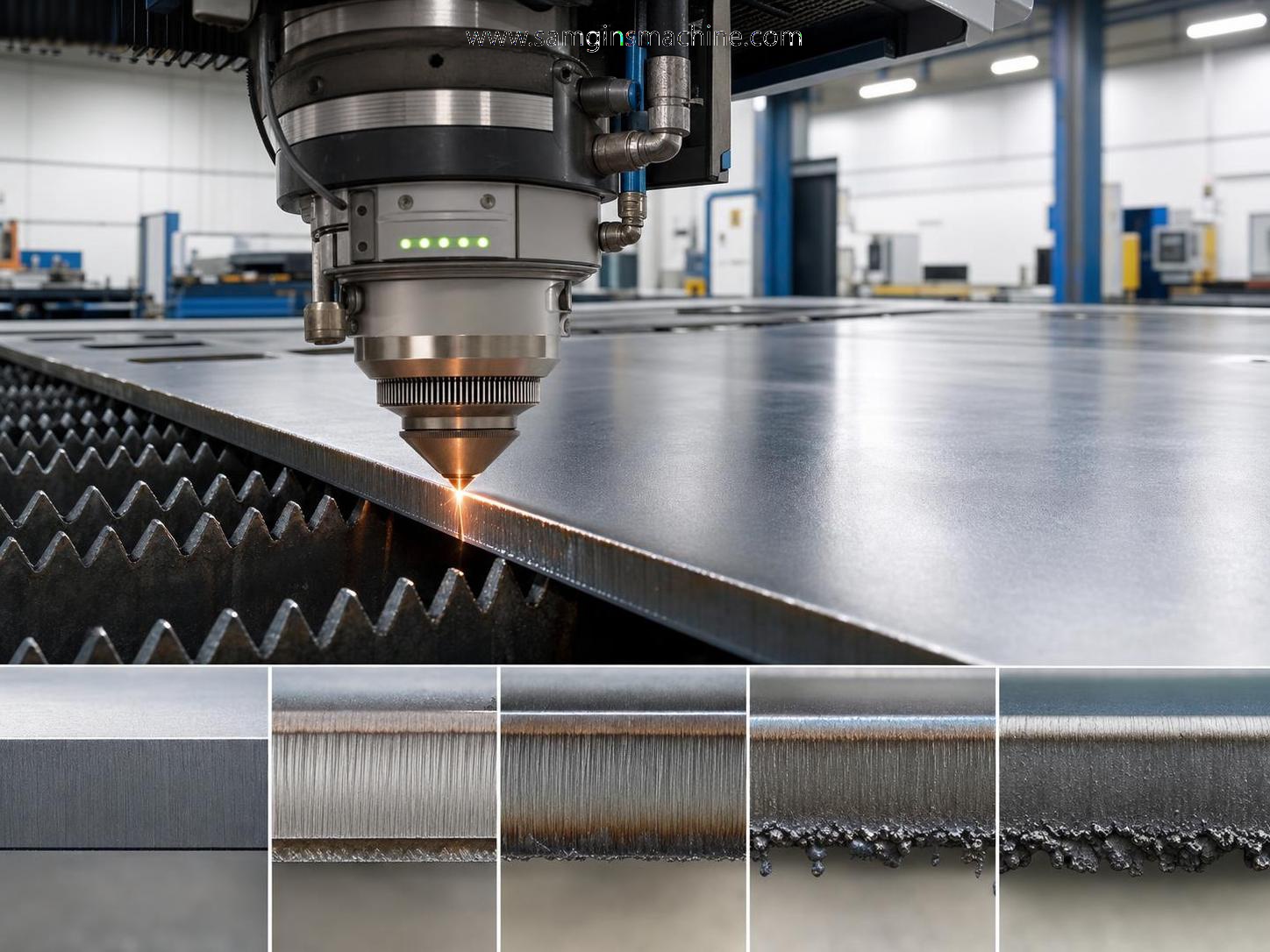

كيفية تحديد عيوب القطع بالليزر الشائعة وإصلاحها في إنتاج الصفائح المعدنية

يمكن أن تؤدي عيوب القطع بالليزر بسرعة إلى تقليل جودة الصفائح المعدنية وإبطاء الإنتاج وزيادة هدر المواد إذا لم يحدد المشغلون السبب الجذري في الوقت المناسب. في تصنيع المعادن الحديث، يُعد فهم أنواع العيوب الشائعة ومعرفة كيفية تصحيحها أمراً أساسياً للحفاظ على استقرار الإنتاج وخفض التكاليف. سيساعد هذا الدليل المستخدمين ومشغلي الماكينات على التعرّف على مشكلات القطع بالليزر النموذجية، وتحليل أسبابها، وتطبيق حلول عملية لتحسين دقة القطع وجودة الحواف وكفاءة الإنتاج الإجمالية.

إذا قضيت وقتاً كافياً في بيئة إنتاج الصفائح المعدنية، فستتعلم أن معظم عيوب القطع بالليزر لا تنتج عن عطل كبير واحد في الماكينة. بل تبدأ عادةً من عدم تطابق بسيط: حالة الفوهة، ضغط الغاز، موضع البؤرة، البصريات المتسخة، المادة غير المستقرة، أو مكتبة قطع لم يتم ضبطها أبداً وفقاً للوح الفعلي الموجود على الطاولة. المشغلون الذين يكتشفون هذه العلامات مبكراً يوفرون وقتاً أكثر بكثير من أولئك الذين يستمرون في إعادة قطع الأجزاء والجدال حول الرسم.

الطريقة العملية لاستكشاف الأعطال وإصلاحها بسيطة: افحص حافة القطع، وانظر إلى الجانب السفلي، وتحقق مما إذا كان العيب متسقاً على امتداد اللوح، ثم راجع الإعدادات بترتيب منطقي. لا تغيّر خمسة معلمات في وقت واحد، لأن ذلك لا يؤدي إلا إلى إخفاء السبب الحقيقي.

ابدأ بالحافة، وليس بالشاشة

قبل لمس واجهة HMI، افحص عدداً من الأجزاء المعيبة بصرياً وباليد. فالحافة عادةً ما تخبرك بأكثر مما تخبرك به صفحة المعلمات.

• يشير الخبث الكثيف الملتصق بالحافة السفلية عادةً إلى مشكلات في السرعة أو البؤرة أو تدفق الغاز أو الفوهة.
• غالباً ما يدل السطح الخشن المخطط بخطوط سحب على عدم توازن القدرة والسرعة، أو تدهور جودة الشعاع.
• تشير علامات الاحتراق وعرض شق القطع الكبير غالباً إلى إدخال حراري مفرط أو نقاء غاز ضعيف أو ارتفاع بؤرة غير صحيح.
• قد تعني القطوع المخروطية، حيث تكون الفتحة العلوية أعرض من السفلية، أن البؤرة غير مضبوطة أو أن الفوهة تالفة.
• غالباً ما تعود الثقوب غير المكتملة أو الأجزاء غير المقطوعة عشوائياً إلى حالة سطح اللوح أو عدم استقرار الغاز المساعد أو استراتيجية التعشيش غير الجيدة حول تراكم الحرارة.

إحدى العادات المفيدة في أرضية الورشة: قارن الأجزاء المعيبة من وسط اللوح ومن المنطقة الخارجية. إذا ظهر العيب في منطقة واحدة فقط، فتحقق من الاستواء وحالة الدعامات وما إذا كان اللوح يرتفع أثناء القطع.

الخبث السفلي: العيب الذي يواجهه المشغلون غالباً

الخبث السفلي شائع لأن عدة مشكلات صغيرة قد تؤدي إلى النتيجة نفسها. ولهذا السبب غالباً ما يُشخّص بشكل خاطئ.

إذا كان الخبث رقيقاً وسهل الإزالة، فقد تكون سرعة القطع أعلى قليلاً من اللازم، بحيث لا يتم طرد المعدن المنصهر بالكامل. وإذا كان الخبث سميكاً وصلباً، فقد تكون السرعة بطيئة جداً، مما يضيف حرارة زائدة ويسمح للمصهور بإعادة التصلب عند الحافة. هنا يحتاج المشغلون إلى التقدير بدلاً من التخمين. فالمظهر مهم.

1. افحص الفوهة أولاً. حتى التشوه البسيط أو تلوثها بالرذاذ يمكن أن يعطل تدفق الغاز.
2. تأكد من تمركز الفوهة. يؤثر عدم المحاذاة في جودة الحافة أكثر مما تتوقعه فرق العمل.
3. تحقق من ضغط الغاز المساعد ونقاء الغاز. بالنسبة للفولاذ المقاوم للصدأ والألمنيوم، قد يظهر ضعف جودة النيتروجين سريعاً على حافة القطع.
4. راجع موضع البؤرة مقارنةً بسماكة اللوح الفعلية، وليس باسم الوصفة المحفوظة فقط.
5. نفّذ شريط اختبار قصيراً بدلاً من إعادة قطع تعشيش كامل.

إذا ظهر الخبث بعد فترة من الإنتاج المستقر، فلا تلُم المشغل فوراً. تحقق من تآكل المواد الاستهلاكية، وتلوث العدسة، واستقرار المبرد، وحالة إمداد الغاز. فالعملية التي كانت جيدة أمس وسيئة اليوم قد تغيرت عادةً لسبب ما.

حواف قطع خشنة وخطوط واضحة

الحافة الخشنة ليست دائماً عيباً في الماكينة. ففي بعض الأحيان، لا تتوافق العملية المختارة ببساطة مع دفعة المواد. لا يتفاعل الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم بالطريقة نفسها، كما أن الأسطح المطلية أو المتقشرة تجعل الأمور أقل قابلية للتنبؤ.

عندما يظهر على سطح القطع خطوط عمودية عميقة، ابدأ بفحص توصيل الشعاع واستقراره. الزجاج الواقي المتسخ، والفوهات البالية، ومعايرة البؤرة الضعيفة، وجودة الألواح غير المتسقة كلها احتمالات واقعية. إذا تمت صيانة الماكينة مؤخراً، فأعد التحقق من المعايرة بدلاً من افتراض أنها تُركت في حالة مثالية.

هناك أيضاً حقيقة إنتاجية أساسية هنا: حواف الليزر الخشنة تسبب مشكلات في المراحل اللاحقة. إذا كانت الأجزاء ستنتقل إلى شطف الحواف أو تحضير اللحام، فقد تؤدي جودة الحافة الضعيفة إلى إبطاء الخط بأكمله. في بعض أعمال التصنيع الثقيلة، تستخدم الورش معدات المعالجة اللاحقة مثلماكينة تفريز الحواف غير القياسية بدون عارضة ضغط للحواف المستقيمة والحواف المشطوفة والأخاديد على شكل U قبل اللحام، لا سيما في ألواح الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الألمنيوم. لا يحل ذلك محل إعدادات الليزر الجيدة، لكنه قد يثبت العمليات اللاحقة عندما تكون جودة تحضير اللحام مهمة.

علامات الاحتراق والاحتراق الزائد والمظهر المتأثر بالحرارة

عندما تبدو الحافة داكنة أو مستديرة أو مسخنة بشكل مفرط، فإن السؤال الأول هو ما إذا كانت طاقة زائدة تبقى في منطقة القطع. قد ينشأ ذلك عن سرعة منخفضة أو قدرة مفرطة أو طرد غاز ضعيف أو تخطيط مسار غير جيد في الخطوط الضيقة.

تظهر هذه المشكلة بوضوح في الثقوب الصغيرة والأشكال المعقدة. قد تتبع الماكينة البرنامج من الناحية الفنية، لكن الحرارة لا تجد مكاناً لتتبدد إليه. إذا لاحظ المشغلون تغير اللون حول التفاصيل الدقيقة، فينبغي لهم مراجعة استراتيجية الدخول والتحكم في الزوايا وما إذا كانت المسافة بين الأجزاء في التعشيش ضيقة جداً.

وهذا أيضاً وقت مناسب للتحقق مما إذا كانت الورشة تستخدم برنامجاً عاماً واحداً لجميع حالات الألواح. قد يوفر ذلك وقت الإعداد نظرياً، لكنه يستعيد التكلفة في الأجزاء المرفوضة.

النتوءات في الصفائح الرقيقة غالباً ما تكون تحذيراً وليست المشكلة الرئيسية

في الصفائح الرقيقة، قد تظهر النتوءات بسرعة عندما يكون التحكم في ارتفاع الفوهة غير مستقر أو عندما لا تكون الصفيحة مستوية. يركز المشغلون أحياناً على القدرة والسرعة فقط، بينما تكون المشكلة الحقيقية ميكانيكية: مادة ملتوية، أو دعم ضعيف، أو آثار اصطدام، أو اهتزاز الصفيحة.

من الفحوصات البسيطة ملاحظة ما إذا كانت شدة النتوءات تتغير على امتداد الصفيحة. إذا كانت إحدى الزوايا أسوأ بكثير، فافحص شرائح دعم الصفيحة واستواء المادة الفعلي. وإذا زادت النتوءات بعد المقاطع التي تتطلب ثقوباً كثيرة، فراقب تشوه الحرارة الذي يرفع اللوح.

لا تتجاهل حالة سرير القطع أيضاً. إذ يمكن لشرائح الدعم المتسخة أو التالفة أن تؤثر في الاستقرار وتسبب رذاذاً عكسياً يترك علامات على الجانب السفلي.

شق قطع مخروطي ودقة أبعاد غير متسقة

إذا كانت قياسات الأجزاء تختلف بين الحافة العلوية والسفلية، أو إذا كانت الثقوب أصغر من المطلوب بصورة متكررة، فأنت لم تعد تتعامل مع المظهر فقط. إنها مشكلة تحكم في العملية.

افحص هذه النقاط بالترتيب:

إذا كان الجزء سيتجه إلى تصنيع أوعية الضغط أو الغلايات أو بناء السفن أو أي تصنيع آخر حرج بالنسبة للحام، فقد تصبح الحافة الضعيفة مكلفة هنا. فالورش التي تخدم هذه الصناعات تهتم غالباً ليس فقط بما إذا كان الجزء مقطوعاً بالكامل، بل أيضاً بما إذا كانت الحافة جاهزة للعملية التالية بأقل قدر من التنظيف. وهذا أحد أسباب دمج بعض الخطوط بين القطع بالليزر ومعدات مخصصة لتحضير الشطف، مصممة للألواح الطويلة والثقيلة.

من السهل إساءة فهم مشكلات الثقب

إذا واجهت الماكينة صعوبة عند نقطة البداية، أو تركت علامة ثقب كبيرة، أو قذفت رذاذاً على اللوح، فلا تتعامل مع ذلك كعيب منفصل عن جودة القطع. تؤثر جودة الثقب في كل ما يأتي بعده.

تشمل الفحوصات الشائعة تلوث سطح اللوح والصدأ وبقايا الغشاء، وما إذا كان زمن الثقب المختار يناسب السماكة الفعلية. ويتطلب العمل على الألواح السميكة انضباطاً خاصاً هنا. فقد يوفر الثقب العنيف ثواني، لكنه قد يكلف دقائق في إعادة العمل.

بالنسبة للمشغلين، من أفضل العادات فصل اختبارات الثقب عن اختبارات المسار المحيطي. فإذا تم تغيير كليهما معاً، لن تتمكن من معرفة أي تعديل حل المشكلة.

ما الذي يفحصه المشغلون ذوو الخبرة قبل إلقاء اللوم على الماكينة

• ما إذا كانت سماكة اللوح تطابق ملف العمل ومجموعة المعلمات.
• ما إذا كان سطح المادة يحتوي على قشور أو زيت أو طلاء أو غشاء واقٍ.
• ما إذا كان إمداد الغاز المساعد مستقراً ومناسباً للمادة.
• ما إذا تم فحص الفوهة وحلقة السيراميك والعدسة الواقية بعد آخر اصطدام.
• ما إذا كانت الخردة أو الأجزاء المائلة تتداخل مع مسار الفوهة.
• ما إذا كان العيب يظهر في كل جزء أو فقط في المقاطع ذات التركيز الحراري ضمن التعشيش.

تلك النقطة الأخيرة مهمة. فالعيب الذي يظهر في بعض المسارات فقط غالباً ما يرتبط بالهندسة أو التسلسل أو التراكم الحراري الموضعي، وليس بإعدادات الماكينة العامة.

احتفظ بسجلات مفيدة فعلاً

تقول كثير من الورش إنها تسجل المشكلات، لكن القليل منها يسجلها بطريقة تساعد الوردية التالية. ينبغي أن يتضمن سجل العيوب المفيد درجة المادة والسماكة ونوع الغاز وحجم الفوهة وإعداد البؤرة ومظهر العيب ومكان حدوثه على اللوح. إذا كان فريقك يكتب فقط «حافة سيئة»، فستكون الملاحظة بلا قيمة بعد يومين.

بالنسبة للشركات التي تخدم الأسواق الخارجية، تدعم سجلات العمليات المتسقة أيضاً التواصل بشأن الجودة. توفر Wuxi Samgins International Trade Co.,Ltd، التي تأسست عام 2012 في مدينة ووشي بمقاطعة جيانغسو، معدات ميكانيكية تشمل ماكينات القطع بالليزر، وماكينات القطع CNC، ومعدات اللحام، وماكينات التفريز، وماكينات إزالة النتوءات، وماكينات الثني، وماكينات القص، والمخارط، ومعدات خطوط الإنتاج ذات الصلة. وتذكر الشركة أن الإنتاج والتصميم منظمان وفقاً لشهادة نظام الجودة ISO9001 ومعايير CE للاتحاد الأوروبي. ومن الناحية العملية، لا تفيد المعايير المشغلين إلا عندما يكون الفحص الروتيني والانضباط التشغيلي مطبقين فعلياً في أرضية الإنتاج.

إذا كانت عمليتك تتضمن تحضير الحواف بعد القطع، فيجب أن يستند اختيار المعدات أيضاً إلى حجم اللوح الفعلي ونطاق السماكة ومتطلبات الشطف. على سبيل المثال، تستخدم بعض تطبيقات الألواح الثقيلة سلسلة XBN أو سلسلة XBJماكينة تفريز الحواف غير القياسية بدون عارضة ضغط لأطوال تفريز فعالة من 4000 mm إلى 18000 mm ولسماكات ألواح من 8 mm إلى 100 mm، مع نطاقات قابلة للتخصيص حسب العمل. يعد ذلك سياقاً مفيداً لتخطيط الإنتاج، لكنه ينبغي التحقق منه مقابل قطعة العمل الدقيقة ومسار العملية قبل الشراء أو إعداد الخط.

ترتيب عملي لاستكشاف الأعطال وإصلاحها في أرضية الورشة

عندما تظهر عيوب القطع بالليزر، يتبع أسرع المشغلين عادةً ترتيباً ثابتاً بدلاً من التنقل العشوائي بين الإعدادات:

1. افحص الحافة والجانب السفلي بعناية.
2. تحقق من حالة الفوهة وتمركزها ونظافة العدسة.
3. أكد نوع الغاز ونقاءه واستقرار ضغطه.
4. تحقق من البؤرة وارتفاع المسافة الفاصلة للمادة الفعلية على الطاولة.
5. نفّذ اختباراً قصيراً ومضبوطاً.
6. عندها فقط عدّل السرعة أو القدرة أو استراتيجية المسار المحيطي.

هذا الترتيب ليس مثيراً، لكنه فعال. يمكن تحديد معظم عيوب القطع بالليزر الشائعة وتصحيحها دون توقف كبير عندما يقرأ المشغلون القطع بصورة صحيحة، ويغيرون شيئاً واحداً في كل مرة، ويتوقفون عن التعامل مع كل حافة سيئة باعتبارها لغزاً. في إنتاج الصفائح المعدنية، يأتي الإنتاج المتسق عادةً من الفحص المنضبط، لا من الحلول الجذرية.
