Cómo identificar y corregir defectos comunes del corte por láser en la producción de chapa metálica

Los defectos del corte por láser pueden reducir rápidamente la calidad de la chapa metálica, ralentizar la producción y aumentar el desperdicio de material si los operadores no identifican la causa raíz a tiempo. En la fabricación moderna de metales, comprender los tipos de defectos comunes y saber cómo corregirlos es esencial para lograr una producción estable y reducir los costes. Esta guía ayudará a los usuarios y operadores de máquinas a reconocer problemas típicos del corte por láser, analizar sus causas y aplicar soluciones prácticas para mejorar la precisión de corte, la calidad de los bordes y la eficiencia general de producción.

Si se pasa suficiente tiempo en la producción de chapa metálica, se aprende que la mayoría de los defectos del corte por láser no proceden de una avería grave de la máquina. Normalmente comienzan con un pequeño desajuste: estado de la boquilla, presión del gas, posición del foco, óptica sucia, material inestable o una biblioteca de corte que nunca se ajustó a la placa real sobre la mesa. Los operadores que detectan estas señales a tiempo ahorran mucho más tiempo que quienes siguen recortando piezas y discutiendo con el plano.

La forma práctica de solucionar problemas es sencilla: observe el borde de corte, observe la parte inferior, compruebe si el defecto es uniforme en toda la chapa y, a continuación, verifique los ajustes en un orden lógico. No cambie cinco parámetros a la vez. Eso solo oculta la causa real.

Empiece por el borde, no por la pantalla

Antes de tocar la HMI, inspeccione visualmente y al tacto algunas piezas defectuosas. El borde normalmente revela más información que la página de parámetros.

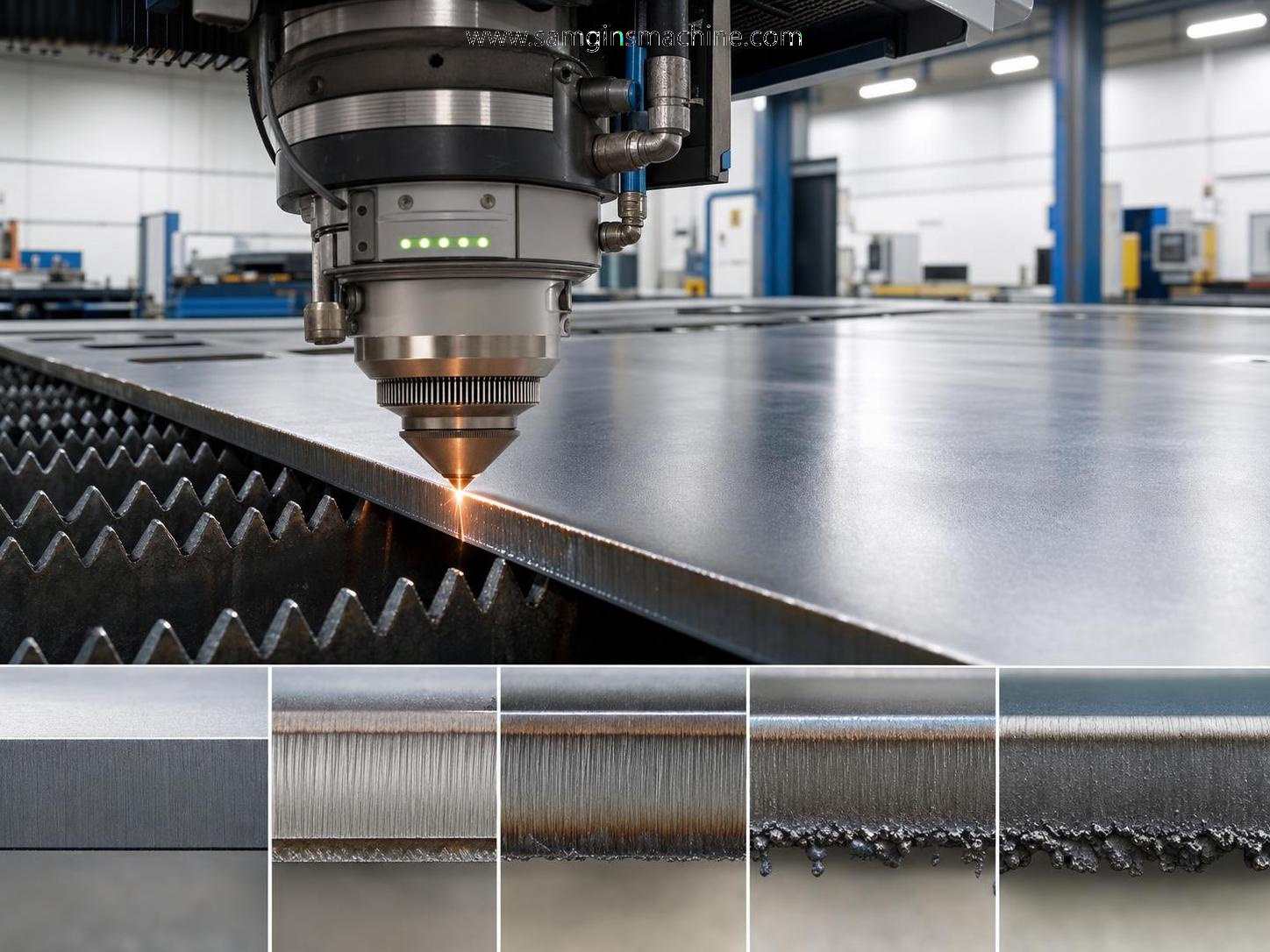

• La escoria abundante adherida al borde inferior suele indicar problemas de velocidad, foco, flujo de gas o boquilla.
• Una superficie rugosa y estriada con líneas de arrastre suele indicar que la potencia y la velocidad están desequilibradas, o que la calidad del haz se ha deteriorado.
• Las marcas de quemado y una ranura de corte ancha suelen indicar una entrada de calor excesiva, baja pureza del gas o una altura de foco incorrecta.
• Los cortes cónicos, en los que la abertura superior es más ancha que la inferior, pueden indicar que el foco está desajustado o que la boquilla está dañada.
• La perforación incompleta o las secciones sin cortar aleatorias suelen deberse al estado de la superficie de la placa, a un gas auxiliar inestable o a una estrategia de anidado deficiente en zonas de acumulación de calor.

Un hábito útil en el taller: compare las piezas defectuosas del centro de la chapa con las de la zona exterior. Si el defecto aparece solo en una zona, compruebe la planitud, el estado de los soportes y si la chapa se eleva durante el corte.

Escoria inferior: el defecto con el que los operadores luchan más a menudo

La escoria inferior es común porque varios problemas pequeños pueden producir el mismo resultado. Por eso se diagnostica erróneamente con frecuencia.

Si la escoria es fina y fácil de retirar, la velocidad de corte puede ser ligeramente demasiado alta, por lo que el metal fundido no se evacua por completo. Si la escoria es gruesa y dura, la velocidad puede ser demasiado baja, añadiendo calor excesivo y permitiendo que el material fundido se vuelva a solidificar en el borde. Aquí los operadores necesitan criterio en lugar de adivinar. El aspecto importa.

1. Compruebe primero la boquilla. Incluso una pequeña deformación o contaminación por salpicaduras puede alterar el flujo de gas.
2. Confirme el centrado de la boquilla. La desalineación afecta a la calidad del borde más de lo que muchos equipos esperan.
3. Verifique la presión y la pureza del gas auxiliar. Para el acero inoxidable y el aluminio, una calidad deficiente del nitrógeno puede hacerse visible rápidamente en el borde de corte.
4. Revise la posición del foco según el espesor real de la placa, no solo según el nombre de la receta guardada.
5. Realice una tira de prueba corta en lugar de recortar un anidado completo.

Si la escoria aparece después de un periodo de producción estable, no culpe inmediatamente al operador. Compruebe el desgaste de los consumibles, la contaminación de la lente, la estabilidad del enfriador y el estado del suministro de gas. Un proceso que funcionaba bien ayer y funciona mal hoy normalmente ha cambiado por alguna razón.

Bordes de corte rugosos y estrías visibles

Un borde rugoso no siempre es un fallo de la máquina. A veces, el proceso seleccionado simplemente no se ajusta al lote de material. El acero al carbono, el acero inoxidable y el aluminio no reaccionan de la misma manera, y las superficies recubiertas u oxidadas hacen que el resultado sea menos predecible.

Cuando la superficie de corte muestra líneas verticales profundas, comience por la entrega y estabilidad del haz. El vidrio protector sucio, las boquillas desgastadas, una calibración deficiente del foco y una calidad inconsistente de la placa son sospechosos realistas. Si la máquina ha recibido servicio recientemente, vuelva a comprobar la calibración en lugar de asumir que quedó perfecta.

También hay una realidad básica de producción: los bordes láser rugosos generan problemas en los procesos posteriores. Si las piezas pasan al biselado o a la preparación para soldadura, una mala calidad del borde puede ralentizar toda la línea. En algunos trabajos de fabricación pesada, los talleres utilizan equipos de posprocesamiento como laFresadora de bordes no estándar sin viga de presión para bridas rectas, bordes biselados y ranuras en U antes de soldar, especialmente en placas de acero al carbono, acero inoxidable o aluminio. Esto no sustituye unos buenos ajustes del láser, pero puede estabilizar las operaciones posteriores cuando la calidad de la preparación para soldadura es importante.

Marcas de quemado, sobrequemado y aspecto afectado por el calor

Cuando el borde parece oscuro, redondeado o sobrecalentado, la primera pregunta es si permanece demasiada energía en la zona de corte. Esto puede deberse a una velocidad baja, potencia excesiva, una expulsión deficiente del gas o una mala planificación de trayectoria en contornos estrechos.

Los orificios pequeños y los perfiles complejos son donde esto se vuelve evidente. La máquina puede estar siguiendo técnicamente el programa, pero el calor no tiene adónde ir. Si los operadores observan decoloración alrededor de detalles finos, deben revisar la estrategia de entrada, el control de esquinas y si la separación entre piezas en el anidado es demasiado reducida.

Este también es un buen momento para comprobar si el taller está aplicando un programa genérico a todas las condiciones de placa. Eso ahorra tiempo de preparación sobre el papel y lo recupera en rechazos.

Las rebabas en chapa fina suelen ser una advertencia, no el problema principal

En chapa fina, las rebabas pueden aparecer rápidamente cuando el control de altura de la boquilla es inestable o cuando la propia chapa no está plana. A veces, los operadores se concentran solo en la potencia y la velocidad, mientras que el problema real es mecánico: material deformado, soporte débil, marcas de colisión o vibración de la chapa.

Una comprobación sencilla consiste en observar si la gravedad de las rebabas cambia a lo largo de la chapa. Si una esquina está mucho peor, inspeccione las lamas de soporte de la chapa y la planitud real del material. Si las rebabas aumentan después de secciones con muchas perforaciones, observe si la distorsión térmica eleva la placa.

Tampoco ignore el estado de la mesa. Las lamas de soporte sucias o dañadas pueden afectar la estabilidad y crear salpicaduras de retorno que marcan la parte inferior.

Ranura de corte cónica y precisión dimensional inconsistente

Si las piezas presentan medidas diferentes en el borde superior e inferior, o si los orificios son repetidamente más pequeños de lo previsto, ya no se trata solo de apariencia. Es un problema de control del proceso.

Compruebe estos puntos en orden:

Si la pieza se destina a recipientes a presión, calderas, construcción naval u otra fabricación crítica para soldadura, aquí es donde un borde deficiente puede resultar costoso. Los talleres que prestan servicio a estos sectores a menudo se preocupan no solo de que la pieza esté cortada por completo, sino de que el borde esté listo para la siguiente operación con una limpieza mínima. Esa es una razón por la que algunas líneas combinan el corte por láser con equipos específicos de preparación de biseles dimensionados para placas largas y pesadas.

Los problemas de perforación son fáciles de interpretar erróneamente

Si la máquina tiene dificultades en el punto de inicio, deja una marca de perforación grande o proyecta salpicaduras sobre la chapa, no lo trate como un defecto independiente de la calidad de corte. La calidad de perforación afecta a todo lo que viene después.

Las comprobaciones habituales incluyen la contaminación de la superficie de la placa, el óxido, los residuos de película y si el tiempo de perforación seleccionado se ajusta al espesor real. El trabajo con placas gruesas requiere especialmente disciplina en este aspecto. Una perforación agresiva puede ahorrar segundos y costar minutos de retrabajo.

Para los operadores, uno de los mejores hábitos es separar las pruebas de perforación de las pruebas de contorno. Si ambas se modifican al mismo tiempo, no se puede saber qué ajuste resolvió el problema.

Lo que los operadores experimentados comprueban antes de culpar a la máquina

• Si el espesor de la placa coincide con el archivo de trabajo y el conjunto de parámetros.
• Si la superficie del material tiene cascarilla, aceite, recubrimiento o película protectora.
• Si el suministro de gas auxiliar es estable y adecuado para el material.
• Si se comprobaron la boquilla, el anillo cerámico y la lente protectora después de la última colisión.
• Si los recortes o las piezas inclinadas interfieren con la trayectoria de la boquilla.
• Si el defecto aparece en todas las piezas o solo en secciones del anidado con concentración de calor.

Ese último punto importa. Un defecto que aparece solo en algunos contornos suele estar relacionado con la geometría, la secuencia o la acumulación local de calor, no con los ajustes globales de la máquina.

Mantenga registros realmente útiles

Muchos talleres dicen que registran los problemas. Menos los registran de una forma que ayude al siguiente turno. Un registro útil de defectos debe incluir el grado del material, el espesor, el tipo de gas, el tamaño de la boquilla, el ajuste del foco, el aspecto del defecto y el lugar de la chapa donde ocurrió. Si su equipo solo escribe “borde malo”, la nota no sirve para nada dos días después.

Para las empresas que abastecen mercados internacionales, los registros consistentes del proceso también respaldan la comunicación de calidad. Wuxi Samgins International Trade Co.,Ltd, fundada en 2012 en Wuxi, provincia de Jiangsu, suministra equipos mecánicos, incluidas máquinas de corte por láser, máquinas de corte CNC, equipos de soldadura, fresadoras, desbarbadoras, plegadoras, cizallas, tornos y equipos relacionados para líneas de producción. La empresa declara que la producción y el diseño se organizan de acuerdo con la certificación del sistema de calidad ISO9001 y las normas CE de la UE. En la práctica, para los operadores, las normas solo ayudan cuando la inspección rutinaria y la disciplina de proceso son reales en planta.

Si su proceso incluye preparación de bordes después del corte, la selección del equipo debe seguir basándose en el tamaño real de la placa, el rango de espesores y el requisito de biselado. Por ejemplo, algunas aplicaciones de placas pesadas utilizan las series XBN o XBJFresadora de bordes no estándar sin viga de presión para longitudes de fresado efectivas de 4000 mm hasta 18000 mm y espesores de placa de 8 mm a 100 mm, con rangos personalizables según el trabajo. Este es un contexto útil para la planificación de producción, pero debe verificarse respecto a la pieza de trabajo y la ruta de proceso exactas antes de la compra o la configuración de la línea.

Un orden práctico de resolución de problemas en el taller

Cuando aparecen defectos de corte por láser, los operadores más rápidos suelen seguir un orden estable en lugar de cambiar cosas al azar:

1. Observe cuidadosamente el borde y la parte inferior.
2. Compruebe el estado de la boquilla, el centrado y la limpieza de la lente.
3. Confirme el tipo de gas, la pureza y la estabilidad de presión.
4. Verifique el foco y la altura de separación para el material real sobre la mesa.
5. Realice una prueba corta y controlada.
6. Solo entonces ajuste la velocidad, la potencia o la estrategia de contorno.

Ese orden no es espectacular, pero funciona. La mayoría de los defectos comunes del corte por láser pueden identificarse y corregirse sin tiempos de inactividad importantes cuando los operadores interpretan correctamente el corte, cambian una sola cosa a la vez y dejan de tratar cada borde defectuoso como un misterio. En la producción de chapa metálica, una producción consistente suele provenir de comprobaciones disciplinadas, no de soluciones drásticas.
