Как выявлять и устранять распространенные дефекты лазерной резки в производстве листового металла

Дефекты лазерной резки могут быстро снизить качество листового металла, замедлить производство и увеличить расход материала, если операторы своевременно не определят первопричину. В современном производстве металлоконструкций понимание распространенных типов дефектов и способов их устранения необходимо для стабильного выпуска продукции и снижения затрат. Это руководство поможет пользователям и операторам станков распознавать типичные проблемы лазерной резки, анализировать их причины и применять практические решения для повышения точности резки, качества кромки и общей производственной эффективности.

Если достаточно долго работать с листовым металлом, становится понятно, что большинство дефектов лазерной резки вызваны не одной серьезной неисправностью оборудования. Обычно они начинаются с небольшого несоответствия: состояния сопла, давления газа, положения фокуса, загрязненной оптики, нестабильного материала или библиотеки режимов резки, которая никогда не корректировалась под фактический лист на столе. Операторы, замечающие эти признаки на ранней стадии, экономят значительно больше времени, чем те, кто продолжает повторно вырезать детали и спорить с чертежом.

Практический подход к поиску неисправностей прост: осмотрите кромку реза, нижнюю сторону, проверьте, одинаков ли дефект по всему листу, а затем последовательно проверьте настройки. Не меняйте одновременно пять параметров. Это лишь скрывает настоящую причину.

Начинайте с кромки, а не с экрана

Прежде чем прикасаться к HMI, осмотрите несколько бракованных деталей визуально и на ощупь. Кромка обычно сообщает больше, чем страница параметров.

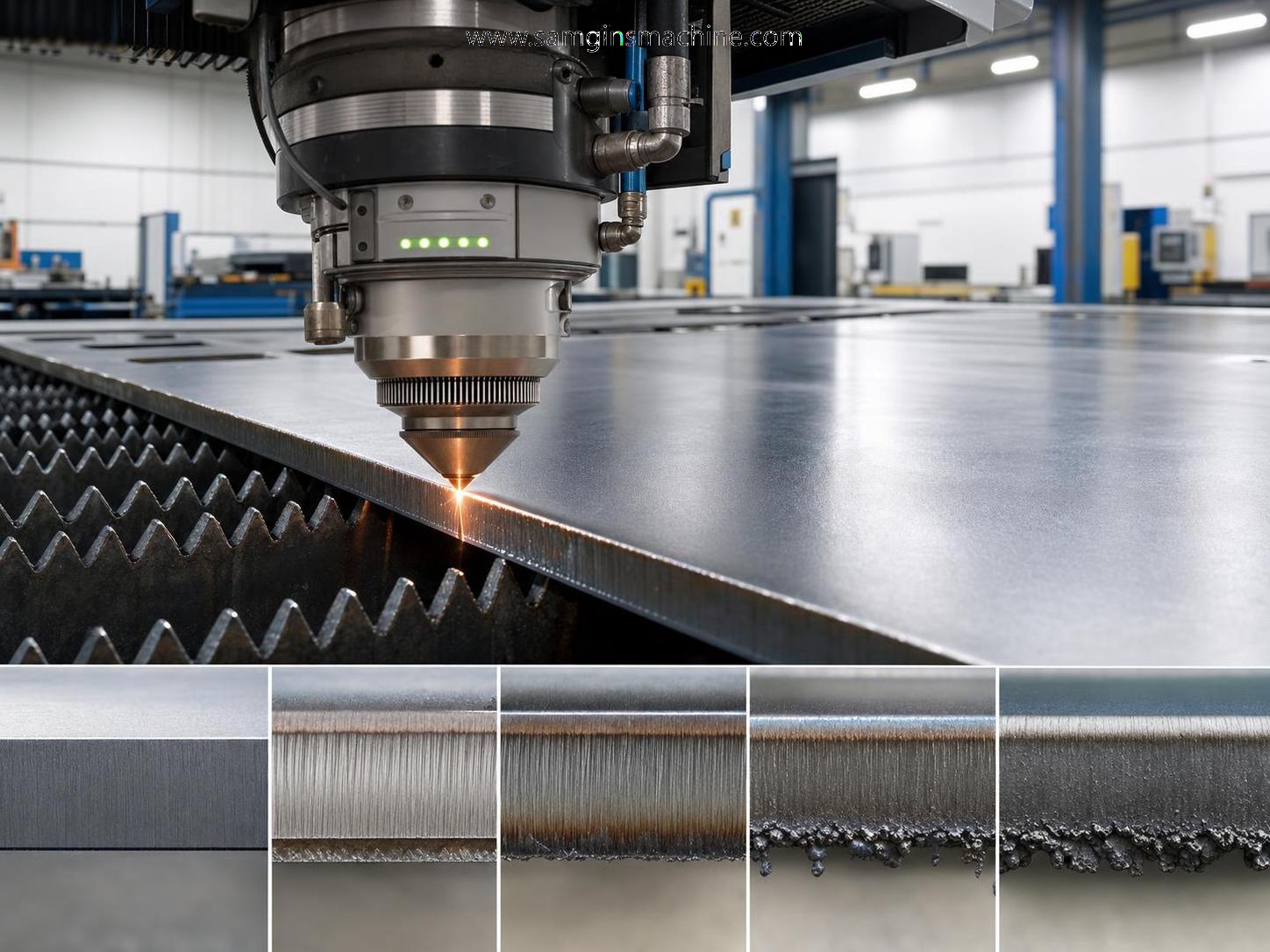

• Обильный грат, прилипший к нижней кромке, обычно указывает на проблемы со скоростью, фокусом, потоком газа или соплом.
• Шероховатая поверхность с полосами и линиями отставания часто свидетельствует о нарушенном балансе мощности и скорости либо об ухудшении качества луча.
• Следы подгорания и широкий рез часто указывают на чрезмерный тепловложение, низкую чистоту газа или неправильную высоту фокуса.
• Конический рез, при котором верхнее отверстие шире нижнего, может означать неправильную фокусировку или повреждение сопла.
• Неполное прожигание или случайные непрорезанные участки часто связаны с состоянием поверхности листа, нестабильным вспомогательным газом либо неудачной стратегией раскроя в зонах накопления тепла.

Полезная привычка в цехе: сравнивайте бракованные детали из центра листа и с его внешней зоны. Если дефект появляется только в одной зоне, проверьте плоскостность, состояние опор и не поднимается ли лист во время резки.

Грат снизу: дефект, с которым операторы сталкиваются чаще всего

Нижний грат распространен, поскольку один и тот же результат могут создавать несколько небольших проблем. Поэтому его часто неверно диагностируют.

Если грат тонкий и легко удаляется, скорость резки может быть немного слишком высокой, из-за чего расплавленный металл не успевает полностью удаляться. Если грат толстый и твердый, скорость может быть слишком низкой, что приводит к избыточному нагреву и повторному затвердеванию расплава на кромке. Здесь операторам необходимо оценивать ситуацию, а не гадать. Внешний вид имеет значение.

1. Сначала проверьте сопло. Даже небольшая деформация или загрязнение брызгами могут нарушить поток газа.
2. Убедитесь в центрировании сопла. Несоосность влияет на качество кромки сильнее, чем предполагают многие команды.
3. Проверьте давление и чистоту вспомогательного газа. Для нержавеющей стали и алюминия низкое качество азота быстро проявляется на кромке реза.
4. Проверьте положение фокуса с учетом фактической толщины листа, а не только сохраненного названия рецепта.
5. Выполните короткий тестовый рез вместо повторной резки всей карты раскроя.

Если грат появляется после периода стабильного производства, не вините сразу оператора. Проверьте износ расходных материалов, загрязнение линзы, стабильность чиллера и состояние подачи газа. Процесс, который вчера был хорошим, а сегодня стал плохим, обычно изменился по определенной причине.

Шероховатые кромки реза и видимые полосы

Шероховатая кромка не всегда является неисправностью станка. Иногда выбранный процесс просто не соответствует партии материала. Углеродистая сталь, нержавеющая сталь и алюминий реагируют по-разному, а поверхности с покрытием или окалиной делают результат менее предсказуемым.

Когда на поверхности реза видны глубокие вертикальные линии, начните с подачи и стабильности луча. Загрязненное защитное стекло, изношенные сопла, неточная калибровка фокуса и нестабильное качество листа — все это вероятные причины. Если станок недавно обслуживался, повторно проверьте калибровку, а не предполагайте, что она была оставлена в идеальном состоянии.

Здесь также действует базовый производственный принцип: шероховатые лазерные кромки создают проблемы на последующих операциях. Если детали далее проходят обработку фаски или подготовку под сварку, низкое качество кромки может замедлить всю линию. В некоторых работах по тяжелому металлоизготовлению предприятия используют оборудование для последующей обработки, такое какНестандартный кромкофрезерный станок без прижимной балки, для прямых фланцев, кромок с фаской и U-образных канавок перед сваркой, особенно на листах из углеродистой стали, нержавеющей стали или алюминия. Это не заменяет правильные настройки лазера, но может стабилизировать последующие операции, когда важна качество подготовки под сварку.

Следы подгорания, пережог и термически измененный внешний вид

Когда кромка выглядит темной, закругленной или перегретой, первым делом следует выяснить, не остается ли в зоне реза слишком много энергии. Это может быть вызвано низкой скоростью, чрезмерной мощностью, плохим удалением газа или неудачным планированием траектории в тесных контурах.

На малых отверстиях и сложных профилях это становится особенно заметно. Станок может технически точно следовать программе, но теплу некуда отводиться. Если операторы видят изменение цвета вокруг тонких элементов, им следует проверить стратегию входа, управление углами и не слишком ли малое расстояние между деталями в раскрое.

Также стоит проверить, не использует ли цех одну универсальную программу для всех состояний листа. На бумаге это экономит время наладки, но затем возвращается потерями из-за брака.

Заусенцы на тонком листе часто являются предупреждением, а не главной проблемой

На тонком листе заусенцы могут быстро появляться при нестабильном контроле высоты сопла или когда сам лист лежит неровно. Операторы иногда сосредотачиваются только на мощности и скорости, тогда как реальная проблема механическая: деформированный материал, слабая опора, следы столкновений или вибрация листа.

Простая проверка — наблюдать, меняется ли степень заусенцев по длине листа. Если один угол значительно хуже, осмотрите опорные ламели и фактическую плоскостность материала. Если заусенцы увеличиваются после участков с большим количеством прожигов, следите за тепловой деформацией, поднимающей лист.

Не игнорируйте и состояние стола. Загрязненные или поврежденные опорные ламели могут влиять на стабильность и создавать обратные брызги, оставляющие следы на нижней стороне.

Конический рез и нестабильная точность размеров

Если размеры деталей различаются по верхней и нижней кромке или отверстия постоянно получаются меньше заданного, речь уже идет не только о внешнем виде. Это проблема управления процессом.

Проверьте эти пункты по порядку:

Если деталь предназначена для изготовления сосудов под давлением, котлов, судостроения или других работ, критичных к качеству сварки, плохая кромка может стать дорогостоящей проблемой. Предприятия, работающие для этих отраслей, часто обращают внимание не только на то, прорезана ли деталь, но и на то, готова ли кромка к следующей операции с минимальной зачисткой. По этой причине некоторые линии сочетают лазерную резку со специализированным оборудованием для подготовки фаски, рассчитанным на длинные и тяжелые листы.

Проблемы с прожиганием легко неверно интерпретировать

Если станок испытывает трудности в начальной точке, оставляет большой след прожига или разбрасывает брызги по листу, не рассматривайте это как дефект, отдельный от качества резки. Качество прожигания влияет на все последующие операции.

К распространенным проверкам относятся загрязнение поверхности листа, ржавчина, остатки пленки и соответствие выбранного времени прожига фактической толщине. Работа с толстым листом особенно требует дисциплины. Агрессивный прожиг может сэкономить секунды и добавить минуты на переделку.

Для операторов одной из лучших привычек является разделение испытаний прожига и испытаний контуров. Если менять оба параметра одновременно, невозможно определить, какая регулировка решила проблему.

Что проверяют опытные операторы, прежде чем винить станок

• Соответствует ли толщина листа файлу задания и набору параметров.
• Есть ли на поверхности материала окалина, масло, покрытие или защитная пленка.
• Стабильна ли подача вспомогательного газа и подходит ли он для данного материала.
• Были ли проверены сопло, керамическое кольцо и защитная линза после последнего столкновения.
• Не мешают ли отходы или опрокинутые детали траектории сопла.
• Появляется ли дефект на каждой детали или только на участках раскроя с концентрацией тепла.

Последний пункт важен. Дефект, возникающий только на некоторых контурах, часто связан с геометрией, последовательностью или локальным накоплением тепла, а не с общими настройками станка.

Ведите действительно полезные записи

Многие цеха утверждают, что фиксируют проблемы. Но гораздо меньше тех, кто записывает их так, чтобы это помогало следующей смене. Полезный журнал дефектов должен включать марку материала, толщину, тип газа, размер сопла, настройку фокуса, внешний вид дефекта и место его появления на листе. Если ваша команда пишет только «плохая кромка», через два дня такая запись бесполезна.

Для компаний, поставляющих продукцию на зарубежные рынки, последовательные записи процессов также поддерживают коммуникацию по качеству. Wuxi Samgins International Trade Co.,Ltd, основанная в 2012 году в Уси, провинция Цзянсу, поставляет механическое оборудование, включая станки лазерной резки, станки с ЧПУ для резки, сварочное оборудование, фрезерные станки, станки для удаления заусенцев, листогибочные машины, гильотинные ножницы, токарные станки и сопутствующее оборудование для производственных линий. Компания заявляет, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами ЕС CE. На практике для операторов стандарты полезны только тогда, когда регулярный контроль и производственная дисциплина действительно соблюдаются в цехе.

Если ваш процесс включает подготовку кромки после резки, выбор оборудования все равно должен основываться на фактическом размере листа, диапазоне толщин и требованиях к фаске. Например, в некоторых областях применения толстого листа используются серии XBN или XBJНестандартный кромкофрезерный станок без прижимной балки с эффективной длиной фрезерования от 4000 mm до 18000 mm и толщиной листа от 8 mm до 100 mm, с настраиваемыми диапазонами в зависимости от задачи. Это полезный контекст для планирования производства, но перед покупкой или настройкой линии его следует проверить применительно к точной заготовке и маршруту процесса.

Рабочий порядок поиска неисправностей в цехе

При появлении дефектов лазерной резки самые быстрые операторы обычно придерживаются стабильного порядка, а не действуют хаотично:

1. Внимательно осмотрите кромку и нижнюю сторону.
2. Проверьте состояние и центрирование сопла, а также чистоту линзы.
3. Подтвердите тип газа, его чистоту и стабильность давления.
4. Проверьте фокус и высоту зазора для фактического материала на столе.
5. Выполните короткий контролируемый тест.
6. Только после этого корректируйте скорость, мощность или стратегию контура.

Этот порядок не выглядит эффектно, но он работает. Большинство распространенных дефектов лазерной резки можно выявить и устранить без длительного простоя, если операторы правильно оценивают рез, меняют по одному параметру за раз и не считают каждую плохую кромку загадкой. В производстве листового металла стабильный результат обычно достигается дисциплинированной проверкой, а не радикальными исправлениями.
