متى يصبح التصميم الجسري خيارًا ضروريًا

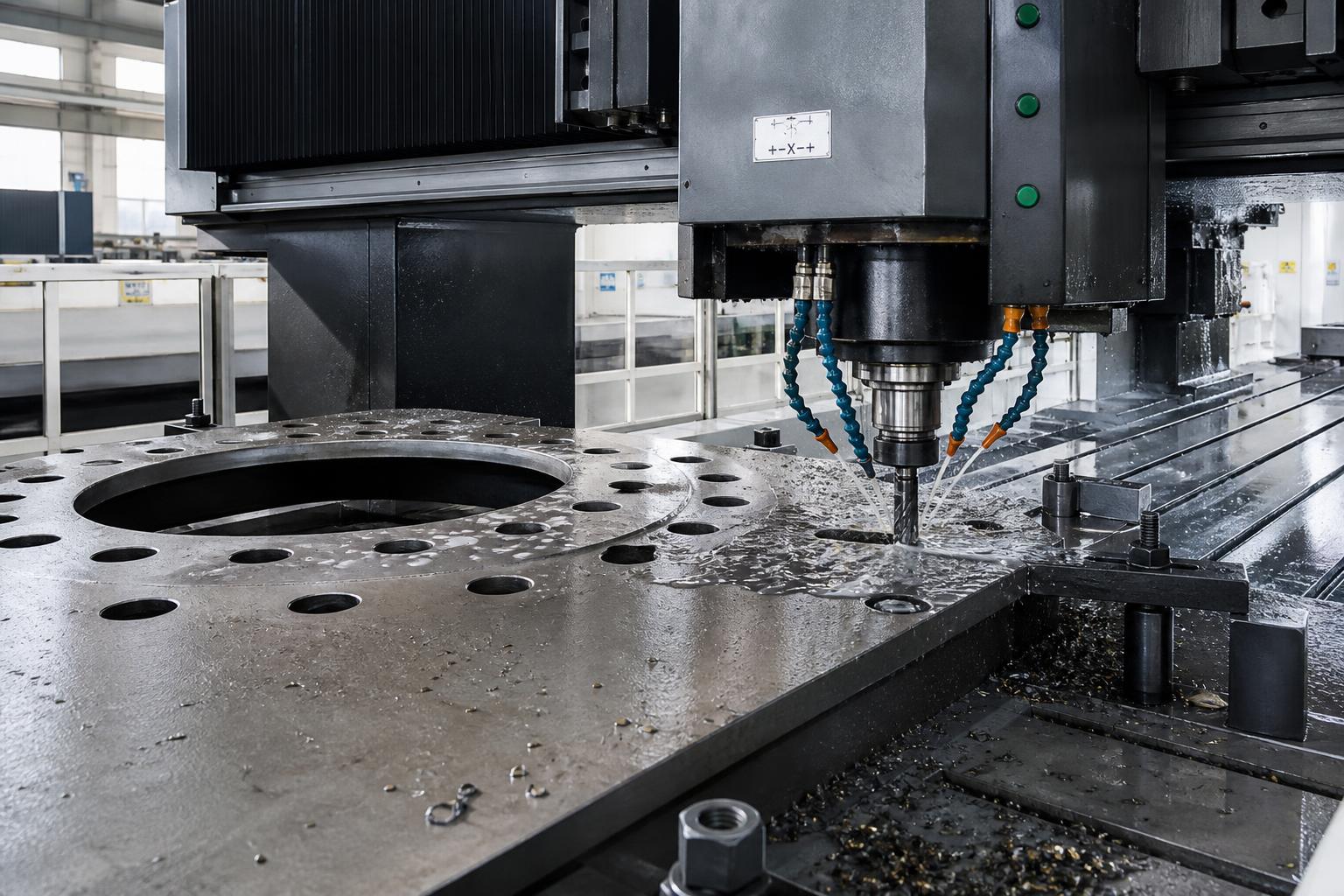

تبدأ ماكينة الحفر الجسرية في أن تكون خيارًا منطقيًا عندما تكون قطعة العمل كبيرة بما يكفي بحيث يصبح تحريكها المتكرر أصعب من تحريك المغزل. يحدث ذلك عادةً مع الصفائح الثقيلة، والفلنجات الكبيرة، وصفائح الأنابيب، والإطارات القاعدية، ومكونات أبراج الرياح، وأجزاء الجسور، والمقاطع الإنشائية السميكة التي يصعب إعادة تموضعها على مركز تشغيل قياسي أو مثقاب شعاعي. إذا كانت القطعة تتطلب عددًا كبيرًا من الثقوب عبر مساحة واسعة، وخاصة على محور X طويل، فيمكن للتصميم الجسري تقليل خطوات المناولة والحفاظ على اتساق أكبر في مواقع الثقوب من أحد طرفي قطعة العمل إلى الطرف الآخر.

تظهر أقوى مبررات استخدام هذه الماكينة عندما تكون الصفيحة أو الفلنجة كبيرة الحجم فعليًا، ولكنها ليست بالضرورة معقدة هندسيًا. غالبًا ما تناسب ماكينة الحفر الجسرية قطعة العمل المسطحة التي تحتوي على العديد من الثقوب المثقوبة أو الملولبة أو المسطحات الموضعية أو الثقوب الغاطسة. صُممت الماكينة لتوفير نطاق تغطية واسع وصلابة وتموضع متكرر عبر مساحة عمل كبيرة. وبالنسبة للأجزاء التي تحتاج أساسًا إلى عمليات صنع الثقوب بدلًا من التفريز المحيطي الكامل على عدة أسطح، فقد تكون ملائمة للإنتاج بدرجة أكبر من مركز تشغيل متعدد الأغراض ذي حجم طاولة محدود.

يصبح القرار أوضح إذا كانت العملية الحالية تعتمد على الرافعات أو التخطيط اليدوي أو الحفر المتسلسل أو إعادة التثبيت المتكررة. تُدخل كل خطوة من هذه الخطوات تأخيرًا ومخاطر في التموضع. في صفائح الفولاذ الكربوني أو الفولاذ المقاوم للصدأ الكبيرة، يمكن أن يتراكم حتى خطأ محاذاة صغير عندما تمتد أنماط الثقوب عبر عدة أمتار. ويساعد الهيكل الجسري لأن قطعة العمل يمكن أن تبقى ثابتة بينما يتحرك رأس الحفر إلى المواضع المطلوبة.

الأعمال النموذجية الملائمة للماكينة

تُعد معالجة الصفائح الكبيرة التطبيق الأكثر وضوحًا، لكن أعمال الفلنجات غالبًا ما تكون العامل الحاسم. يمكن أن تصبح معالجة فلنجة ذات دائرة كثيفة من ثقوب المسامير وأقطار متعددة ومتطلبات صارمة للتراكز غير فعالة باستخدام المعدات الأبسط. تستطيع ماكينة الحفر الجسرية معالجة هذه الأنماط عبر التموضع باستخدام CNC بدلًا من الاعتماد على الفهرسة اليدوية أو القوالب. ويكتسب ذلك أهمية عند زيادة أقطار الفلنجات أو ارتفاع عدد الثقوب أو تطلب الطلبات المتكررة للنمط نفسه مرارًا وتكرارًا.

يغير سمك الصفيحة الحسابات أيضًا. لا تبرر الألواح الرقيقة عادةً هذا النوع من الماكينات ما لم تكن الصفيحة كبيرة جدًا وعدد الثقوب مرتفعًا. وعندما ينتقل العمل إلى الصفائح الأثقل، تصبح قوة الحفر وإخلاء الرايش ودعم الطاولة أكثر أهمية. تحتاج الصفائح ذات التشوه الناتج عن اللحام أو الحواف المقطوعة باللهب أو الإجهادات المتبقية من العمليات السابقة إلى تثبيت مستقر وخلوص جسري كافٍ لتجنب التنازلات أثناء الإعداد.

تقع بعض التطبيقات بين أعمال التصنيع والتشغيل الآلي. فصفائح الأنابيب، وصفائح التوصيل، وصفائح التدعيم، والفلنجات الحلقية لا تتطلب غالبًا أسطحًا مشكلة، لكنها تتطلب مواضع ثقوب دقيقة بالنسبة إلى الحواف أو خطوط المركز أو ثقوب المرجع. في هذه الحالات، غالبًا ما يُختار الحفر الجسري لأنه يتوافق مع المهمة الفعلية بدلًا من فرض جزء مُصنّع كبير على معدات مخصصة للكتل الأصغر أو المكونات المنشورية.

متى تبدأ المعدات التقليدية في مواجهة الصعوبات

يمكن أن يبقى المثقاب الشعاعي عمليًا للأجزاء الكبيرة العرضية، لكنه يصبح أقل جاذبية عندما يرتفع عدد الثقوب أو تضيق التفاوتات. قد يحتاج المشغل إلى تدوير الذراع، وإعادة ضبط القطعة، وتعليم المواقع، والتحقق من الأبعاد بشكل متكرر. قد يكون سير العمل هذا مقبولًا لأعمال الإصلاح أو التصنيع بكميات منخفضة جدًا، لكنه أقل ملاءمة للإنتاج المتكرر الذي يظهر فيه نمط الفلنجة نفسه أو شبكة الثقوب نفسها كل أسبوع.

تواجه مراكز التشغيل الرأسية القياسية المشكلة المعاكسة. فهي توفر قدرة CNC أقوى، لكن حجم الطاولة وحدود التحميل ومدى الحركة غالبًا ما تصبح عنق الزجاجة. حتى عندما يمكن لصفيحة كبيرة أن تلائم الماكينة فعليًا، فقد يستهلك الإعداد وقتًا طويلًا جدًا. كما أن استخدام إعدادات متعددة لصفيحة واحدة يخلق فرصة إضافية لخطأ نقل المرجع. وغالبًا ما تُبرر ماكينة الحفر الجسرية عندما يتجاوز نطاق أبعاد القطعة باستمرار المدى المريح لماكينات الهيكل الصندوقي.

يمكن لماكينات التجويف والتفريز من النوع الأرضي معالجة الأجزاء الكبيرة جدًا، لكنها قد تكون مفرطة إذا كانت العملية تهيمن عليها أعمال الحفر بدلًا من التشغيل متعدد الأسطح. وإذا كانت ساعات تشغيل المغزل تُستخدم أساسًا للثقوب والتسطيح الموضعي والقلاوظ في الأعمال المسطحة، فقد لا يتوافق الاستثمار مع العملية.

تختلف أهمية الدقة في الأجزاء الكبيرة

بالنسبة إلى أعمال الصفائح والفلنجات الكبيرة، لا تتعلق الدقة بدقة المغزل فقط، بل بما يحدث أيضًا أثناء الرفع والتموضع وإعادة التثبيت. قد تتمتع ماكينة أصغر بدقة مغزل جيدة على الورق، ومع ذلك قد تنحرف العملية الكاملة لأن القطعة يجب نقلها عدة مرات. غالبًا ما تحسن ماكينة الحفر الجسرية الدقة العملية عبر تقليل حركة القطعة.

ينبغي النظر إلى تفاوت موضع الثقب مع اتساق المسافة بين الثقوب وسلامة دائرة المسامير والمحاذاة بين الأجزاء المتطابقة. بالنسبة إلى مجموعات الفلنجات أو صفائح التغطية أو التجميعات المتناظرة، يكون الشاغل عادةً هو ملاءمة التجميع بدلًا من القياس على مستوى المختبر. وإذا كان يلزم محاذاة الثقوب أثناء التركيب الموقعي أو ربط المسامير النهائي، فإن التموضع المتكرر باستخدام CNC عبر منطقة العمل بأكملها يصبح أكثر قيمة من اختيار الماكينة بناءً على سرعة المغزل أو قدرة المحرك فقط.

يستحق السلوك الحراري الاهتمام أيضًا. يمكن أن تتغير أبعاد الصفائح الطويلة والفلنجات العريضة تغيرًا طفيفًا بفعل درجة حرارة الورشة أو حرارة القطع أو أشعة الشمس المباشرة قرب مناطق التحميل. لا يتطلب ذلك تلقائيًا ماكينة دقيقة عالية المستوى، لكنه يعني أن طريقة الإعداد واختيار المرجع وإجراء القياس بالمجس يجب أن تناسب الأعمال ذات المقاسات الكبيرة.

متطلبات صنع الثقوب التي تدعم الاستثمار

تكون الماكينة منطقية بدرجة أكبر عندما يكون الحفر هو العملية الأساسية وليس خطوة ثانوية. تدعم عدة أنماط إنتاج عادةً هذا الاختيار:

• صفائح كبيرة بشبكات ثقوب متكررة لأعمال التصنيع الإنشائي أو قواعد الماكينات أو تجميعات التوصيل.
• فلنجات تحتوي على عدد كبير من ثقوب المسامير، غالبًا على دوائر تقسيم أو أنماط مقسمة، حيث تؤدي الفهرسة اليدوية إلى إبطاء الإنتاج.
• عمليات مختلطة ضمن إعداد واحد، مثل الحفر والقلاوظ والتسطيح الموضعي والتغوير، والتفريز الخفيف أحيانًا.
• مواد مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الفولاذ منخفض السبائك، حيث يؤثر التحكم المستقر في التغذية وتوصيل سائل التبريد في عمر الأداة وتشطيب الثقب.

إذا كان العمل يتضمن في الغالب بضعة ثقوب فقط لكل قطعة، أو هندسيات فردية شديدة التباين مع تغييرات هندسية متكررة، فقد يكون العائد أضعف. وينطبق الأمر نفسه عندما يكون عنق الزجاجة الفعلي في مرحلة سابقة، مثل القطع باللهب أو شطف الحواف أو تصحيح اللحام. لا تستطيع ماكينة حفر كبيرة استعادة الوقت المفقود في مراحل غير مرتبطة بها.

تفاصيل المواد والسماكة والعملية

يغير نوع المادة حمل المغزل وشكل الرايش واستراتيجية الأدوات. تكون صفائح الفولاذ الكربوني مباشرة في العادة، لكن المقاطع السميكة لا تزال تتطلب سائل تبريد موثوقًا وإزالة للرايش وتثبيتًا صلبًا. وقد يكون الفولاذ المقاوم للصدأ أقل تسامحًا لأن التصلب بالتشغيل يزيد من عواقب التردد أو ضعف التحكم في التغذية أو تآكل الأدوات. في الفلنجات الكبيرة المصنوعة من الفولاذ المقاوم للصدأ، غالبًا ما يكون استقرار الماكينة والقطع المتواصل أكثر أهمية من السعي وراء السرعة القصوى.

لا ينبغي افتراض استواء الصفيحة. فقد تصل الأجزاء الكبيرة المقطوعة حراريًا مع تحدب أو التواء أو تشوه موضعي. وإذا اختيرت الماكينة من دون مرونة كافية في التثبيت أو خلوص جسري مناسب، فقد يقضي المشغلون وقتًا طويلًا في إجبار الصفائح على التموضع. يكون التثبيت بالفراغ أقل صلة عادةً بالفولاذ المُصنّع الثقيل؛ فالمشابك الميكانيكية والتركيبات الهيدروليكية وكتل الدعم أكثر شيوعًا. وبالنسبة إلى حفر الفلنجات، قد تكون الحواضن المخصصة أو دبابيس التموضع مبررة عند تكرار الأقطار نفسها.

تستحق الأدوات مراجعة عملية. تؤثر مثاقب U، والمثاقب ذات القوالب القابلة للاستبدال، والمثاقب الكربيدية، ورؤوس القلاوظ كل منها في زمن الدورة بطريقة مختلفة. تحقق ماكينة الحفر الجسرية أفضل أداء عندما تكون مجموعة الثقوب موحدة بما يكفي لدعم الأدوات المخططة بدلًا من الارتجال المستمر.

غالبًا ما يحدد تدفق الإنتاج أكثر من لوحة المواصفات

تحدث أخطاء اختيار كثيرة لأن الاهتمام يظل منصبًا على مدى الحركة وقدرة المغزل وأقصى قطر للحفر، بينما تكون المشكلة الفعلية هي تدفق المواد. تحتاج الأجزاء الكبيرة إلى مساحة أرضية ووصول للتحميل ومسار للرافعة لا يتداخل مع العمليات المجاورة. وإذا رُكبت الماكينة في مكان لا تستطيع فيه الصفائح الطويلة الاقتراب بخط مستقيم، فقد يمحو وقت المناولة جزءًا كبيرًا من مكاسب الإنتاجية المتوقعة.

ينبغي فحص التحميل والتفريغ كجزء من اختيار الماكينة. قد تتطلب طاولة العمل الطويلة تحميلًا جانبيًا أو تحميلًا من الطرف أو مزيجًا منهما وفقًا لتخطيط الورشة. يمكن لبعض المصانع دعم النقل بالبكرات أو التجهيز بأسلوب المكوك، بينما تعتمد مصانع أخرى بالكامل على الرفع العلوي. وفي كلتا الحالتين، تبدأ الماكينة في تحقيق العائد عندما يمكن تموضع قطعة العمل مرة واحدة وتشغيلها بأقل تدخل ممكن.

يظهر المنطق نفسه في خطوط تصنيع الأنابيب والأوعية. عندما يكون حفر الفلنجات جزءًا من تسلسل أوسع يشمل الدرفلة والتركيب واللحام الطولي، فإن أفضل قرارات المعدات تأتي عادةً من النظر إلى الخط ككل. في ورشة تتعامل أيضًا مع الإنتاج الدفعي للأنابيب ذات الأقطار الأصغر من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، قد تتضمن خطوة عملية ذات صلة معدات ماكينة لحام اللحام الداخلي والخارجي للأنابيب بطول 12 متر للحام الطولي الداخلي لأطوال أنابيب تصل إلى 12 م، مع نطاق أقطار يقارب 400-1500 مم وحركة عربة قابلة للضبط. لا يحل ذلك محل ماكينة الحفر الجسرية، لكنه يوضح كيف ينبغي مواءمة قدرة الحفر مع مراحل التصنيع المجاورة بدلًا من التعامل معها كمشتريات معزولة.

مؤشرات على أن مواصفات الماكينة قد تكون أعلى من الحاجة

توجد حالات تبدو فيها ماكينة الحفر الجسرية جذابة على الورق لكنها تضيف تكلفة ومساحة غير ضروريتين. إحدى العلامات هي انخفاض الاستخدام السنوي. فإذا ظهرت أعمال الصفائح كبيرة الحجم بصورة عرضية فقط، فقد يكون التعاقد من الباطن أو استخدام مثقاب شعاعي مع تركيبات تخطيط أكثر منطقية. وعلامة أخرى هي زيادة سعة الماكينة عن احتياجات صنع الثقوب الفعلية. لا يكون الجسر العريض جدًا والطاولة الثقيلة وحزمة المغزل الكبيرة مفيدة تلقائيًا إذا كانت معظم الأجزاء متوسطة الحجم ويمكن معالجتها بالفعل في إعدادين بسيطين في مكان آخر.

من الأخطاء الشائعة الأخرى الشراء من أجل إمكانات مستقبلية من دون وجود عائلة أجزاء واقعية تدعمها. تفرض الماكينات الكبيرة التزامًا بمساحة أرضية، وأساسات في بعض الحالات، ومتطلبات طاقة، والتزامات صيانة. وإذا كان العمل المستقبلي غير مؤكد، فقد تحل التركيبات المعيارية وتحسين التحكم في المراجع على المعدات الحالية المشكلة القائمة بفاعلية أكبر.

الخطأ الثالث هو افتراض أن جميع أعمال صنع الثقوب في الأجزاء الكبيرة يجب أن تتم على ماكينة واحدة. وإذا كان العمل يشمل شطفًا واسعًا للحواف أو تفريز الحواف السميكة أو تشغيلًا معقدًا على عدة أسطح، فقد تظل العمليات الثانوية دون حل باستخدام مثقاب جسري وحده. تكون الماكينة منطقية عندما تتوافق نقاط قوتها مع المزيج الفعلي للعمليات.

مسائل التركيب والصيانة التي تؤثر في الإنتاج الفعلي

يمكن أن يكون النقل والتركيب سهلين أو متطلبين بحسب حجم الماكينة. وقد تتطلب المعدات ذات السرير الطويل تخطيطًا دقيقًا للوصول من منطقة التفريغ إلى موقع الأساس النهائي. ويؤثر تسوية الماكينة ومحاذاة القضبان وجودة التثبيت تأثيرًا مباشرًا في سلاسة الحركة وموضع الثقب عبر المسافات الطويلة. ليست هذه مسائل ثانوية عند التشغيل الأولي؛ ففي المعدات ذات المقاسات الكبيرة تشكل جزءًا من قدرة العملية.

تختلف أولويات الصيانة أيضًا عن معدات الحفر الأصغر. يحتاج المشغلون إلى إجراءات واضحة لأغطية الممرات ونقاط التزييت ونظافة سائل التبريد وإدارة الرايش وفحص المغزل ومراقبة الخلوص العكسي في أنظمة التغذية. يمكن أن يتراكم الرايش سريعًا في الأجزاء الفولاذية الكبيرة، خاصة عند حفر ثقوب كثيرة في صفائح سميكة. تؤثر إزالة الرايش الضعيفة في عمر الأداة وتشطيب الثقب واستقرار التشغيل غير المراقب.

تكتسب سهولة استخدام نظام التحكم أهمية إذا كانت الماكينة تتعامل مع أحجام صفائح متنوعة وتغييرات متكررة في الأعمال. ينبغي أن يكون تصحيح البرامج وتعيين المراجع واستعادة الإنذارات بسيطًا بما يكفي حتى لا يصبح وقت الإعداد عنق الزجاجة الجديد بهدوء. يبرز سير العمل الموجه للمراقبة الموجود في بعض أنظمة لحام الأنابيب الآلية، بما في ذلك الترتيبات المشابهة لـماكينة لحام اللحام الداخلي والخارجي للأنابيب بطول 12 متر المزودة بمراقبة للحالة عبر الشاشة وسرعة حركة قابلة للضبط، النقطة نفسها: فوضوح الرؤية وقابلية التكرار في التشغيل غالبًا ما يكونان بنفس أهمية القدرة الميكانيكية الخام.

أسئلة تستحق الإجابة قبل تقديم الطلب

تدور المراجعة الداخلية المفيدة عادةً حول قطعة العمل ذاتها. ما أحجام الصفائح والفلنجات النموذجية، وليس الحالات القصوى النادرة؟ كم عدد الثقوب المطلوبة لكل قطعة، وكم مرة تتكرر هذه الأنماط؟ هل الثقوب مجرد ثقوب نافذة، أم تشمل القلاوظ والتسطيح الموضعي والتجويف الأسطواني؟ هل ستعالج الماكينة الفولاذ الكربوني في الغالب، أم أن الفولاذ المقاوم للصدأ يمثل حصة منتظمة من جدول الإنتاج؟ تحدد هذه الإجابات تكوين المغزل ونهج سائل التبريد وتصميم التركيبة وما إذا كان تغيير الأدوات التلقائي مطلوبًا فعلًا.

من المفيد أيضًا فحص حالة المواد الواردة. فإذا وصلت الأجزاء المقطوعة باللهب بجودة حواف وتشوه متغيرين، فقد تحتاج عملية الحفر إلى القياس بالمجس أو هوامش مرجعية أكبر أو تثبيت أكثر قابلية للتكيف. وإذا كانت الورشة تنتج بانتظام مقاطع مُصنّعة طويلة، فقد تكون إتاحة الطاولة والخلوص الجسري أهم من أعلى سرعة للمغزل.

تكون ماكينة الحفر الجسرية منطقية عندما تكون عائلة الأجزاء كبيرة فعلًا وكثيفة الثقوب ومتكررة بما يكفي بحيث يزيل الحفر باستخدام CNC مع تثبيت القطعة هدر المناولة والتخطيط. وتكون أقل إقناعًا عندما يكون العمل عرضيًا أو قليل الثقوب أو تهيمن عليه عمليات تنتمي إلى فئة ماكينات مختلفة. وعادةً ما يوجد الحد الفاصل الصحيح في واقع أرضية الورشة من حيث حجم الصفيحة وعدد الثقوب وتكرار الإعداد ومدى تكرار إجبار العملية الحالية للقطعة الثقيلة على الحركة أكثر من المغزل.
