Когда портальная компоновка становится необходимостью

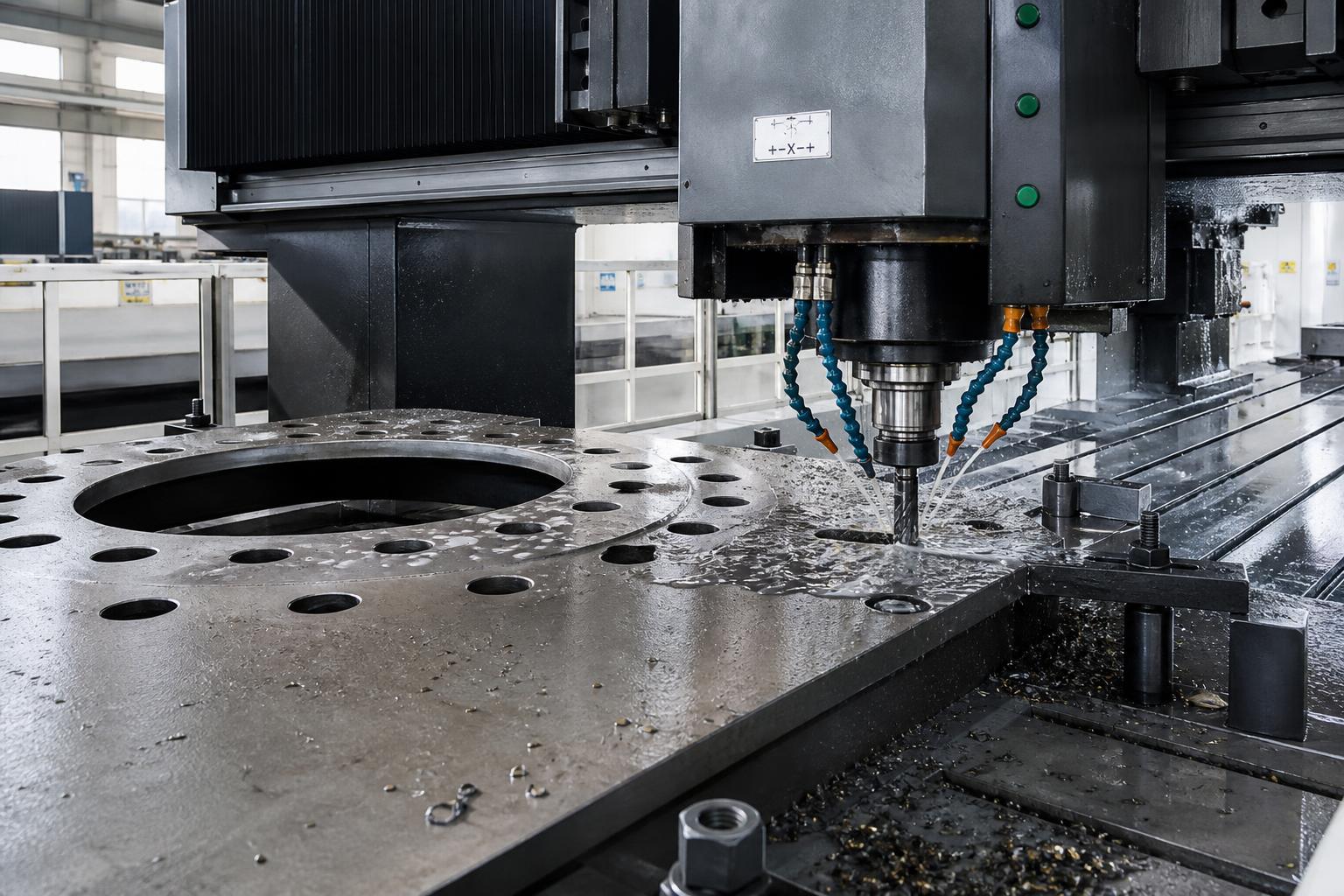

Портальный сверлильный станок имеет смысл использовать, когда заготовка настолько велика, что её многократное перемещение становится сложнее, чем перемещение шпинделя. Обычно это касается тяжёлых листов, крупных фланцев, трубных решёток, рам оснований, компонентов ветровых башен, мостовых деталей и толстых конструкционных профилей, которые неудобно переустанавливать на стандартном обрабатывающем центре или радиально-сверлильном станке. Если детали требуется много отверстий по большой площади, особенно вдоль длинной оси X, портальный формат позволяет сократить количество операций перемещения и обеспечить более стабильное расположение отверстий от одного конца заготовки до другого.

Наиболее очевидна выгода, когда лист или фланец физически имеет большие размеры, но не обязательно сложную геометрию. Плоская заготовка с множеством просверленных и резьбовых отверстий, цековок или зенковок часто хорошо подходит для портального сверлильного станка. Такой станок рассчитан на обработку большой рабочей зоны, жёсткость и повторяемое позиционирование по широкому рабочему диапазону. Для деталей, которым преимущественно требуется обработка отверстий, а не полное контурное фрезерование нескольких поверхностей, он может быть более подходящим для производства решением, чем универсальный обрабатывающий центр с ограниченным размером стола.

Решение становится более очевидным, если текущий процесс зависит от кранов, ручной разметки, последовательного сверления или частых повторных закреплений. Каждый из этих этапов создаёт задержки и риск ошибок позиционирования. На больших листах из углеродистой или нержавеющей стали даже небольшая ошибка выравнивания может накапливаться, когда схемы отверстий простираются на несколько метров. Портальная конструкция помогает тем, что заготовка остаётся неподвижной, пока сверлильная головка перемещается в требуемые позиции.

Типовые задачи, для которых станок подходит лучше всего

Обработка крупных листов является наиболее очевидным применением, однако обработка фланцев часто становится решающим фактором. Фланец с плотной окружностью крепёжных отверстий, несколькими диаметрами и строгими требованиями к соосности может обрабатываться неэффективно на более простом оборудовании. Портальный сверлильный станок способен обрабатывать такие схемы посредством CNC-позиционирования без использования ручного индексирования или шаблонов. Это особенно важно при увеличении диаметра фланцев, количества отверстий либо при повторных заказах, требующих многократного воспроизведения одной и той же схемы.

Толщина листа также меняет расчёт. Тонкий лист обычно не оправдывает применение такого типа станка, если только лист не очень велик и не имеет большого количества отверстий. При переходе к более толстым листам возрастают значение усилия сверления, удаления стружки и опоры стола. Листы со сварочными деформациями, кромками после газовой резки или остаточными напряжениями от предыдущих процессов нуждаются в надёжном закреплении и достаточном просвете под порталом, чтобы избежать компромиссов при наладке.

Некоторые задачи находятся на стыке изготовления металлоконструкций и механической обработки. Трубные решётки, соединительные пластины, косынки и кольцевые фланцы часто не требуют обработки сложных поверхностей, но требуют точного расположения отверстий относительно кромок, осевых линий или базовых отверстий. В таких случаях портальное сверление часто выбирают потому, что оно соответствует фактической задаче, а не вынуждает устанавливать крупную сварную деталь на оборудование, предназначенное для небольших блоков или призматических компонентов.

Где традиционное оборудование начинает испытывать затруднения

Радиально-сверлильный станок всё ещё может быть практичным для единичных крупных деталей, однако его привлекательность снижается при увеличении количества отверстий или ужесточении допусков. Оператору может потребоваться поворачивать траверсу, переустанавливать деталь, размечать позиции и многократно проверять размеры. Такой рабочий процесс приемлем для ремонтных работ или мелкосерийного изготовления. Он менее пригоден для повторяющегося производства, где одна и та же схема фланца или сетка отверстий на листе возникает каждую неделю.

Стандартные вертикальные обрабатывающие центры сталкиваются с противоположной проблемой. Они предлагают более широкие возможности CNC, но размер стола, ограничения по загрузке и диапазон перемещений часто становятся узким местом. Даже если большой лист физически помещается на станке, его наладка может занимать слишком много времени. Использование нескольких установок для одного листа также создаёт дополнительную возможность ошибки переноса базы. Портальный сверлильный станок часто оправдан, когда габариты детали постоянно превышают комфортный рабочий диапазон станков коробчатого типа.

Напольные расточно-фрезерные станки способны обрабатывать очень крупные детали, однако они могут быть избыточными, если операция преимущественно состоит из сверления, а не многосторонней обработки. Если время работы шпинделя в основном расходуется на сверление отверстий, цекование и нарезание резьбы на плоских заготовках, инвестиции могут не соответствовать технологическому процессу.

Точность крупногабаритных деталей важна по-другому

При обработке крупных листов и фланцев точность определяется не только точностью шпинделя. Она также зависит от того, что происходит во время подъёма, базирования и повторного закрепления. Меньший станок может иметь высокую паспортную точность шпинделя, но весь процесс всё равно может давать отклонения, поскольку деталь приходится перемещать несколько раз. Портальный сверлильный станок часто повышает практическую точность за счёт сокращения перемещений детали.

Допуск расположения отверстий следует рассматривать вместе с постоянством межосевых расстояний, точностью окружностей болтовых отверстий и совмещением сопрягаемых деталей. Для комплектов фланцев, крышек или зеркальных сборок основной задачей обычно является точность сборки, а не измерения лабораторного уровня. Если отверстия должны совпадать при монтаже на объекте или окончательной затяжке болтов, повторяемое CNC-позиционирование по всей рабочей зоне становится ценнее, чем выбор станка исключительно по скорости шпинделя или мощности двигателя.

Тепловому поведению также следует уделить внимание. Длинные листы и широкие фланцы могут незначительно менять размеры из-за температуры в цехе, тепла резания или прямого солнечного света вблизи зон загрузки. Это не означает автоматической необходимости в высокоточном станке премиального класса, но означает, что метод наладки, выбор баз и процедура измерения щупом должны соответствовать крупноформатной обработке.

Требования к обработке отверстий, оправдывающие инвестиции

Станок наиболее оправдан, когда сверление является основной операцией, а не второстепенным этапом. Выбор обычно поддерживают следующие производственные сценарии:

• Крупные листы с повторяющимися сетками отверстий для изготовления металлоконструкций, станин оборудования или соединительных узлов.
• Фланцы с большим количеством крепёжных отверстий, часто расположенных по делительным окружностям или сегментным схемам, где ручное индексирование замедляло бы выпуск продукции.
• Комбинированные операции за одну установку, такие как сверление, нарезание резьбы, цекование, зенкование и периодическое лёгкое фрезерование.
• Такие материалы, как углеродистая сталь, нержавеющая сталь или низколегированная сталь, при обработке которых стабильное управление подачей и подача СОЖ влияют на срок службы инструмента и качество отверстий.

Если задача в основном включает лишь несколько отверстий на деталь либо сильно изменяющуюся единичную геометрию с частыми инженерными изменениями, окупаемость может быть ниже. То же относится к случаям, когда фактическое узкое место находится на предыдущих этапах, например при газовой резке, снятии фасок или исправлении сварных швов. Крупный сверлильный станок не может компенсировать время, потерянное на несвязанных этапах.

Материал, толщина и особенности процесса

Тип материала влияет на нагрузку шпинделя, форму стружки и стратегию выбора инструмента. Лист из углеродистой стали обычно обрабатывается без особых сложностей, однако более толстые сечения всё равно требуют надёжной подачи СОЖ, удаления стружки и жёсткой оснастки. Нержавеющая сталь может быть менее терпимой, поскольку наклёп повышает последствия пауз, недостаточного контроля подачи или изношенного инструмента. При обработке крупных фланцев из нержавеющей стали устойчивость станка и непрерывность резания часто важнее стремления к максимальной скорости.

Не следует предполагать, что лист всегда плоский. Крупные детали после термической резки могут поступать с выпуклостью, скручиванием или локальной деформацией. Если станок выбран без достаточной гибкости зажима или просвета под порталом, операторы могут тратить слишком много времени, принудительно устанавливая листы в нужное положение. Вакуумное закрепление обычно менее актуально для тяжёлых сварных стальных деталей; чаще используются механические зажимы, гидравлическая оснастка и опорные блоки. Для сверления фланцев могут быть оправданы специальные гнёзда или установочные штифты, если одинаковые диаметры повторяются.

Оснастка требует практической оценки. U-сверла, сверла со сменными пластинами, твердосплавные сверла и резьбонарезные головки по-разному влияют на время цикла. Портальный сверлильный станок работает наиболее эффективно, когда набор отверстий достаточно стандартизирован для использования плановой оснастки, а не требует постоянной импровизации.

Производственный поток часто важнее паспортных характеристик

Многие ошибки при выборе возникают потому, что внимание сосредоточено на ходах, мощности шпинделя и максимальном диаметре сверления, хотя фактическая проблема заключается в потоке материалов. Крупным деталям нужны производственная площадь, доступ для загрузки и путь крана, не мешающий соседним процессам. Если станок установлен там, где длинные листы нельзя подавать по прямой линии, время на перемещение может свести на нет значительную часть ожидаемого прироста производительности.

Загрузку и выгрузку следует рассматривать как часть выбора станка. Длинный рабочий стол может требовать боковой, торцевой или комбинированной загрузки в зависимости от планировки цеха. Некоторые предприятия могут использовать роликовую подачу или буферизацию по шаттл-принципу; другие полностью зависят от верхнего подъёмного оборудования. В любом случае станок начинает окупаться, когда заготовку можно базировать один раз и обработать с минимальным вмешательством.

Та же логика действует на линиях изготовления труб и сосудов. Когда сверление фланцев входит в более широкую последовательность, включающую вальцовку, сборку и сварку продольного шва, наилучшие решения по оборудованию обычно принимаются при рассмотрении всей линии целиком. В цехе, который также выполняет серийное производство труб малого диаметра из углеродистой или нержавеющей стали, связанный этап процесса может включать оборудование 12-метровый станок для внутренней и наружной сварки швов труб для внутренней продольной сварки труб длиной до 12 m, с диапазоном диаметров около 400-1500 mm и регулируемым перемещением тележки. Это не заменяет портальный сверлильный станок, но показывает, что производительность сверления должна соответствовать смежным этапам изготовления, а не рассматриваться как отдельная покупка.

Признаки того, что станок может быть избыточно оснащён

Бывают случаи, когда портальный сверлильный станок выглядит привлекательным на бумаге, но создаёт ненужные затраты и занимает слишком много места. Одним из признаков является низкая годовая загрузка. Если работы с крупногабаритными листами возникают лишь изредка, более рациональным может быть аутсорсинг или использование радиально-сверлильного станка вместе с приспособлениями для разметки. Другим признаком является избыточная производительность станка по сравнению с фактическими потребностями в обработке отверстий. Очень широкий портал, тяжёлый стол и мощный шпиндельный комплект не будут автоматически полезны, если большинство деталей имеет умеренные размеры и уже может обрабатываться в две простые установки на другом оборудовании.

Ещё одна распространённая ошибка оценки — покупка под будущие возможности без реального семейства деталей, которое их обосновывает. Крупные станки требуют закрепления производственной площади, в некоторых случаях фундаментов, электроснабжения и технического обслуживания. Если будущие заказы неопределённы, модульная оснастка и улучшенный контроль базирования на существующем оборудовании могут эффективнее решить текущую задачу.

Третья ошибка — предположение, что вся обработка отверстий на крупных деталях должна выполняться на одном станке. Если работа включает значительное снятие фасок, фрезерование толстых кромок или сложную обработку нескольких поверхностей, один портальный сверлильный станок может не устранить необходимость во вторичных операциях. Станок имеет смысл, когда его преимущества соответствуют фактическому набору операций.

Вопросы монтажа и обслуживания, влияющие на реальную производительность

Транспортировка и монтаж могут быть простыми или сложными в зависимости от размера станка. Оборудование с длинной станиной может потребовать тщательного планирования маршрута от зоны разгрузки до конечного места установки на фундаменте. Выравнивание станка, регулировка направляющих и качество анкеровки напрямую влияют на плавность перемещений и положение отверстий на большой длине. Это не второстепенные детали пусконаладки; для крупноформатного оборудования они являются частью технологических возможностей процесса.

Приоритеты обслуживания также отличаются от меньшего сверлильного оборудования. Операторам необходимы чёткие процедуры по защитным кожухам направляющих, точкам смазки, чистоте СОЖ, управлению стружкой, проверке шпинделя и контролю люфта в системах подачи. При обработке крупных стальных деталей стружка может быстро накапливаться, особенно при сверлении большого количества отверстий в толстом листе. Недостаточное удаление стружки влияет на срок службы инструмента, качество отверстий и стабильность работы без постоянного контроля.

Удобство системы управления важно, если станок обрабатывает листы разных размеров и требует частой смены заданий. Корректировка программ, установка баз и восстановление после аварийных сигналов должны быть достаточно простыми, чтобы время наладки незаметно не стало новым узким местом. Ориентированный на мониторинг рабочий процесс, применяемый в некоторых автоматизированных системах сварки труб, включая конфигурации, аналогичные 12-метровому станку для внутренней и наружной сварки швов труб с экранным мониторингом состояния и регулируемой скоростью перемещения, подчёркивает ту же мысль: прозрачность процесса и повторяемость работы часто так же важны, как и чистая механическая производительность.

Вопросы, на которые стоит ответить до размещения заказа

Полезный внутренний анализ обычно сосредоточен на самой заготовке. Каковы типичные размеры листов и фланцев, а не редкие предельные значения? Сколько отверстий требуется на одну деталь и как часто повторяются эти схемы? Являются ли отверстия простыми сквозными или включают нарезание резьбы, цекование и растачивание? Будет ли станок преимущественно обрабатывать углеродистую сталь или нержавеющая сталь регулярно входит в производственный график? Ответы на эти вопросы определяют конфигурацию шпинделя, подход к СОЖ, конструкцию оснастки и реальную необходимость автоматической смены инструмента.

Также стоит оценить состояние поступающего материала. Если детали после газовой резки поступают с переменным качеством кромок и деформациями, процесс сверления может потребовать измерения щупом, увеличенных припусков на базирование или более адаптируемой фиксации. Если цех регулярно изготавливает длинные сварные секции, просвет под порталом и доступность стола могут быть важнее максимальной скорости шпинделя.

Портальный сверлильный станок имеет смысл, когда семейство деталей действительно крупногабаритное, с большим количеством отверстий и достаточно повторяемое, чтобы CNC-сверление при неподвижной детали устраняло потери на перемещение и разметку. Он менее убедителен, когда работы выполняются эпизодически, содержат мало отверстий или преимущественно состоят из операций, требующих оборудования другого класса. Правильный порог обычно определяется реальными условиями цеха: размером листа, количеством отверстий, частотой наладки и тем, насколько часто текущий процесс вынуждает перемещать тяжёлую деталь больше, чем шпиндель.
