Cuándo una configuración de pórtico deja de ser opcional

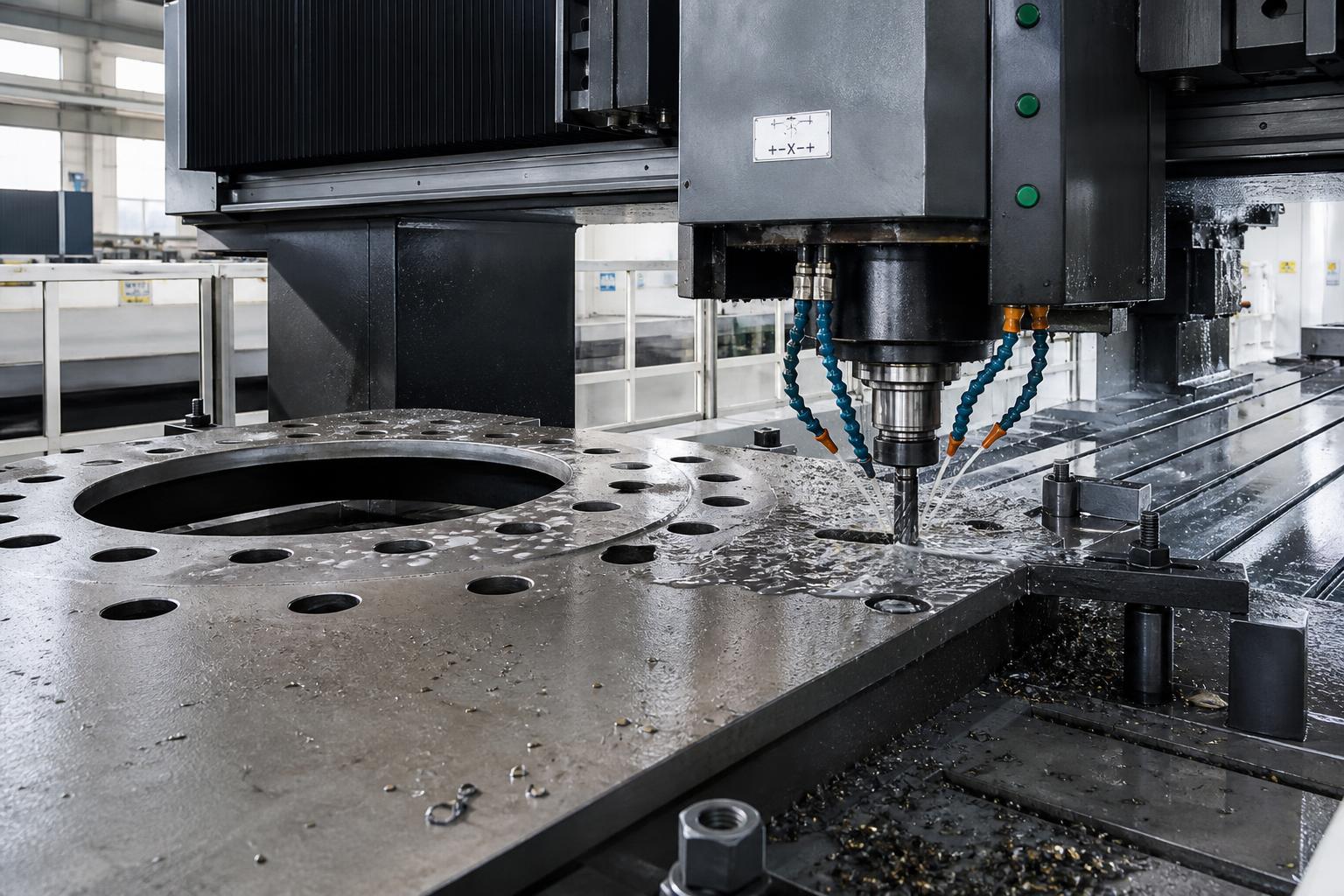

Una taladradora de pórtico empieza a tener sentido cuando la pieza de trabajo es lo suficientemente grande como para que moverla repetidamente resulte más difícil que mover el husillo. Esto suele ocurrir con placas pesadas, bridas grandes, placas tubulares, bastidores base, componentes de torres eólicas, piezas de puentes y secciones estructurales gruesas que resultan incómodas de reposicionar en un centro de mecanizado estándar o una taladradora radial. Si la pieza requiere muchos orificios en una amplia superficie, especialmente a lo largo de un eje X largo, el formato de pórtico puede reducir los pasos de manipulación y mantener una ubicación de los orificios más uniforme de un extremo al otro de la pieza.

El caso más evidente aparece cuando la placa o la brida es físicamente grande, pero no necesariamente compleja desde el punto de vista geométrico. Una pieza plana con muchos taladros, agujeros roscados, refrentados o avellanados suele adaptarse bien a una taladradora de pórtico. La máquina está diseñada para proporcionar cobertura, rigidez y posicionamiento repetible en una amplia área de trabajo. Para piezas que requieren principalmente operaciones de taladrado en lugar de fresado de contornos completos en múltiples caras, puede ser una opción de producción más adecuada que un centro de mecanizado de uso general con un tamaño de mesa limitado.

La decisión se vuelve más clara si el proceso actual depende de grúas, trazado manual, taladrado en cadena o frecuentes reaprietes. Cada uno de estos pasos introduce retrasos y riesgos de posicionamiento. En placas grandes de acero al carbono o acero inoxidable, incluso un pequeño error de alineación puede acumularse cuando los patrones de orificios se extienden a lo largo de varios metros. Una estructura de pórtico ayuda porque la pieza de trabajo puede permanecer fija mientras el cabezal de taladrado se desplaza a las posiciones requeridas.

Trabajos típicos adecuados para la máquina

El procesamiento de placas grandes es la aplicación más evidente, pero el trabajo con bridas suele ser el factor decisivo. Una brida con un círculo denso de agujeros para pernos, múltiples diámetros y estrictos requisitos de concentricidad puede resultar ineficiente en equipos más sencillos. Una taladradora de pórtico puede procesar estos patrones mediante posicionamiento CNC, en lugar de depender de indexación manual o plantillas. Esto es importante cuando aumentan los diámetros de las bridas, crece el número de orificios o los pedidos repetitivos requieren el mismo patrón una y otra vez.

El espesor de la placa también cambia la evaluación. La chapa fina normalmente no justifica este tipo de máquina, a menos que sea muy grande y el número de orificios sea elevado. Cuando el trabajo pasa a placas más pesadas, la fuerza de taladrado, la evacuación de virutas y el soporte de la mesa adquieren mayor importancia. Las placas con deformación por soldadura, bordes cortados por llama o tensiones residuales de procesos anteriores necesitan una sujeción estable y suficiente altura libre bajo el puente para evitar compromisos durante la preparación.

Algunas aplicaciones se sitúan entre la fabricación y el mecanizado. Las placas tubulares, placas de conexión, placas de refuerzo y bridas anulares a menudo no requieren superficies perfiladas, pero sí una posición precisa de los orificios respecto a bordes, líneas centrales o agujeros de referencia. En estos casos, suele elegirse el taladrado de pórtico porque se ajusta a la tarea real, en lugar de obligar a introducir una pieza fabricada grande en equipos diseñados para bloques más pequeños o componentes prismáticos.

Dónde los equipos convencionales empiezan a tener dificultades

Una taladradora radial puede seguir siendo práctica para piezas grandes ocasionales, pero resulta menos atractiva cuando aumenta el número de orificios o se estrechan las tolerancias. El operario puede tener que girar el brazo, reajustar la pieza, marcar las ubicaciones y verificar las dimensiones repetidamente. Este flujo de trabajo puede ser aceptable para trabajos de reparación o fabricación de muy bajo volumen. Es menos adecuado para una producción repetitiva en la que el mismo patrón de brida o cuadrícula de placa aparece cada semana.

Los centros de mecanizado verticales estándar presentan el problema contrario. Ofrecen una mayor capacidad CNC, pero el tamaño de la mesa, los límites de carga y el rango de recorrido suelen convertirse en el cuello de botella. Incluso cuando una placa grande puede caber físicamente, la preparación puede consumir demasiado tiempo. El uso de múltiples preparaciones en una sola placa también crea otra posibilidad de error en la transferencia de referencias. Una taladradora de pórtico suele justificarse cuando el volumen de la pieza supera constantemente el rango cómodo de las máquinas de tipo bancada.

Las mandrinadoras y fresadoras de tipo suelo pueden manejar piezas muy grandes, pero pueden ser excesivas si la operación está dominada por el taladrado en lugar del mecanizado de múltiples caras. Si las horas de husillo se utilizan principalmente para taladrar, refrentar y roscar en trabajos planos, la inversión puede no estar alineada con el proceso.

La precisión importa de una manera diferente en las piezas grandes

En trabajos con placas y bridas grandes, la precisión no se refiere únicamente a la precisión del husillo. También se refiere a lo que sucede durante la elevación, la localización y el reapriete. Una máquina más pequeña puede tener una buena precisión de husillo sobre el papel, pero el proceso completo aún puede desviarse porque la pieza debe moverse varias veces. Una taladradora de pórtico suele mejorar la precisión práctica al reducir el movimiento de la pieza.

La tolerancia de posición de los orificios debe considerarse junto con la uniformidad entre orificios, la integridad del círculo de pernos y la alineación entre piezas acopladas. Para juegos de bridas, placas de cubierta o conjuntos simétricos, la preocupación suele ser el ajuste de montaje más que una medición de nivel de laboratorio. Si los orificios deben alinearse durante la instalación en campo o el atornillado final, el posicionamiento CNC repetible en toda el área de trabajo se vuelve más valioso que elegir una máquina únicamente por la velocidad del husillo o la potencia del motor.

El comportamiento térmico también merece atención. Las placas largas y las bridas anchas pueden cambiar ligeramente de dimensión debido a la temperatura del taller, el calor de corte o la luz solar directa cerca de las zonas de carga. Esto no exige automáticamente una máquina de precisión de alta gama, pero sí implica que el método de preparación, la selección de referencias y la rutina de palpado deben adaptarse al trabajo de gran formato.

Requisitos de taladrado que respaldan la inversión

La máquina tiene mayor sentido cuando el taladrado es la operación principal, en lugar de una etapa secundaria. Varios patrones de producción suelen respaldar esta elección:

• Placas grandes con cuadrículas repetitivas de orificios para fabricación estructural, bancadas de máquinas o conjuntos de conexión.
• Bridas con muchos agujeros para pernos, a menudo en círculos de paso o patrones segmentados, donde la indexación manual ralentizaría la producción.
• Operaciones mixtas en una sola preparación, como taladrado, roscado, refrentado, avellanado y fresado ligero ocasional.
• Materiales como acero al carbono, acero inoxidable o acero de baja aleación, en los que un control estable del avance y el suministro de refrigerante afectan la vida útil de la herramienta y el acabado del orificio.

Si el trabajo consiste principalmente en unos pocos orificios por pieza, o en geometrías únicas muy variables con frecuentes cambios de ingeniería, el rendimiento de la inversión puede ser menor. Lo mismo ocurre cuando el verdadero cuello de botella está en etapas anteriores, como el corte por llama, el biselado o la corrección de soldaduras. Una taladradora grande no puede recuperar el tiempo perdido en etapas no relacionadas.

Material, espesor y detalles del proceso

El tipo de material modifica la carga del husillo, la forma de la viruta y la estrategia de herramientas. La placa de acero al carbono suele ser sencilla de procesar, pero las secciones más gruesas aún requieren refrigerante fiable, evacuación de virutas y fijación rígida. El acero inoxidable puede ser menos tolerante porque el endurecimiento por deformación aumenta las consecuencias de las pausas, un control deficiente del avance o herramientas desgastadas. En bridas grandes de acero inoxidable, la estabilidad de la máquina y el corte ininterrumpido suelen ser más importantes que buscar la máxima velocidad.

No se debe asumir que la placa sea plana. Las piezas grandes cortadas térmicamente pueden llegar con abombamiento, torsión o deformación local. Si se elige la máquina sin suficiente flexibilidad de sujeción o altura libre bajo el puente, los operarios pueden dedicar demasiado tiempo a forzar las placas hasta su posición. La sujeción por vacío suele ser menos relevante para acero fabricado pesado; son más comunes las abrazaderas mecánicas, los utillajes hidráulicos y los bloques de apoyo. Para el taladrado de bridas, pueden justificarse alojamientos específicos o pasadores de localización cuando se repiten los mismos diámetros.

Las herramientas merecen una revisión práctica. Las brocas U, brocas de plaquitas intercambiables, brocas de carburo y cabezales de roscado afectan el tiempo de ciclo de manera distinta. Una taladradora de pórtico ofrece su mejor rendimiento cuando el conjunto de operaciones de taladrado está suficientemente estandarizado para admitir herramientas planificadas, en lugar de una improvisación constante.

El flujo de producción suele decidir más que la placa de características

Muchos errores de selección se producen porque la atención se centra en los recorridos, la potencia del husillo y el diámetro máximo de taladrado, mientras que el problema real es el flujo de materiales. Las piezas grandes necesitan espacio en el suelo, acceso de carga y una ruta de grúa que no interfiera con los procesos adyacentes. Si la máquina se instala en un lugar donde las placas largas no pueden aproximarse en línea recta, el tiempo de manipulación puede eliminar gran parte de la ganancia de productividad esperada.

La carga y descarga deben examinarse como parte de la elección de la máquina. Una mesa de trabajo larga puede requerir carga lateral, carga por extremo o una combinación de ambas, según la distribución del taller. Algunas plantas pueden utilizar transferencia por rodillos o preparación tipo lanzadera; otras dependen completamente de la elevación aérea. En cualquier caso, la máquina empieza a generar beneficios cuando la pieza puede localizarse una vez y procesarse con una intervención mínima.

La misma lógica aparece en las líneas de fabricación de tuberías y recipientes. Cuando el taladrado de bridas forma parte de una secuencia más amplia que incluye rolado, montaje y soldadura de costura, las mejores decisiones de equipo suelen surgir al considerar la línea en su conjunto. En un taller que también maneja producción por lotes de tubería de menor diámetro en acero al carbono o acero inoxidable, una etapa de proceso relacionada podría incluir equipos demáquina de soldadura de costura interior y exterior para tuberías de 12 metros para la soldadura longitudinal interior de tubos de hasta 12 m de longitud, con cobertura de diámetros de alrededor de 400-1500 mm y movimiento de carro ajustable. Esto no sustituye una taladradora de pórtico, pero muestra cómo la capacidad de taladrado debe adaptarse a las etapas de fabricación adyacentes en lugar de tratarse como una compra aislada.

Señales de que la máquina puede estar sobredimensionada

Hay casos en los que una taladradora de pórtico parece atractiva sobre el papel, pero añade costes y espacio ocupado innecesarios. Una señal es una baja utilización anual. Si los trabajos con placas sobredimensionadas aparecen solo ocasionalmente, la subcontratación o el uso de una taladradora radial con utillajes de trazado puede ser más racional. Otra señal es una capacidad de máquina excesiva en relación con las necesidades reales de taladrado. Un puente muy ancho, una mesa pesada y un conjunto de husillo grande no son automáticamente útiles si la mayoría de las piezas tienen un tamaño moderado y ya pueden procesarse en dos preparaciones sencillas en otro equipo.

Otro error de juicio común es comprar para posibilidades futuras sin contar con una familia realista de piezas que las respalde. Las máquinas grandes comprometen espacio en el suelo, cimentaciones en algunos casos, requisitos de potencia y obligaciones de mantenimiento. Si el trabajo futuro es incierto, los utillajes modulares y un mejor control de referencias en los equipos existentes pueden resolver el problema actual de manera más eficaz.

Un tercer error consiste en asumir que todas las operaciones de taladrado en piezas grandes corresponden a una sola máquina. Si el trabajo incluye biselado extenso, fresado de bordes gruesos o mecanizado complejo en múltiples caras, una taladradora de pórtico por sí sola puede dejar sin resolver las operaciones secundarias. La máquina tiene sentido cuando sus puntos fuertes coinciden con la combinación real de operaciones.

Aspectos de instalación y mantenimiento que afectan la producción real

El transporte y la instalación pueden ser sencillos o exigentes dependiendo del tamaño de la máquina. Los equipos de bancada larga pueden requerir una planificación cuidadosa del acceso desde el área de descarga hasta la ubicación final de la cimentación. La nivelación de la máquina, la alineación de los rieles y la calidad del anclaje tienen un efecto directo en la suavidad del desplazamiento y la posición de los orificios a lo largo de grandes distancias. Estas cuestiones no son detalles menores de puesta en marcha; en equipos de gran formato forman parte de la capacidad del proceso.

Las prioridades de mantenimiento también difieren de las de los equipos de taladrado más pequeños. Los operarios necesitan rutinas claras para las cubiertas de las guías, los puntos de lubricación, la limpieza del refrigerante, la gestión de virutas, la inspección del husillo y la supervisión de la holgura en los sistemas de avance. En piezas grandes de acero, las virutas pueden acumularse rápidamente, especialmente al taladrar muchos orificios en placas gruesas. Una evacuación deficiente de virutas afecta la vida útil de la herramienta, el acabado del orificio y la estabilidad del funcionamiento desatendido.

La facilidad de uso del sistema de control es importante si la máquina maneja distintos tamaños de placa y cambios frecuentes de trabajo. La corrección de programas, el ajuste de referencias y la recuperación de alarmas deben ser lo suficientemente sencillos para que el tiempo de preparación no se convierta silenciosamente en el nuevo cuello de botella. Un flujo de trabajo orientado a la supervisión, presente en algunos sistemas automatizados de soldadura de tuberías, incluidos diseños similares a lamáquina de soldadura de costura interior y exterior para tuberías de 12 metros con monitorización de condiciones mediante pantalla y velocidad de desplazamiento ajustable, destaca el mismo punto: la visibilidad y la repetibilidad de la operación suelen ser tan importantes como la capacidad mecánica bruta.

Preguntas que conviene responder antes de realizar el pedido

Una revisión interna útil suele centrarse en la propia pieza de trabajo. ¿Qué tamaño tienen las placas y bridas habituales, y no los casos extremos poco frecuentes? ¿Cuántos orificios se requieren por pieza y con qué frecuencia se repiten esos patrones? ¿Los orificios son simples agujeros pasantes o incluyen roscado, refrentado y mandrinado? ¿La máquina procesará principalmente acero al carbono o el acero inoxidable representa una parte habitual del programa? Estas respuestas determinan la configuración del husillo, el enfoque de refrigeración, el diseño de los utillajes y si el cambio automático de herramientas es realmente necesario.

También vale la pena examinar el estado del material entrante. Si las piezas cortadas por llama llegan con calidad de borde y deformación variables, el proceso de taladrado puede requerir palpado, márgenes de referencia mayores o una sujeción más adaptable. Si el taller produce habitualmente secciones fabricadas largas, la altura libre bajo el puente y la accesibilidad de la mesa pueden ser más importantes que la velocidad máxima del husillo.

Una taladradora de pórtico tiene sentido cuando la familia de piezas es realmente grande, con muchos orificios y lo suficientemente repetitiva como para que el taladrado CNC con la pieza fija elimine desperdicios de manipulación y trazado. Es menos convincente cuando el trabajo es ocasional, tiene pocos orificios o está dominado por operaciones que pertenecen a otra clase de máquina. El umbral adecuado suele encontrarse en la realidad del taller: el tamaño de las placas, el número de orificios, la frecuencia de preparación y la frecuencia con la que el proceso actual obliga a mover una pieza pesada más de lo que se mueve el husillo.
