كيف تعمل ماكينة درفلة الألواح؟ دليل شامل لعمليات درفلة الألواح

ما هي آلة درفلة الألواح؟

آلة درفلة الألواح، وتُسمى أيضًا آلة لف الألواح أو درفلة ثني الألواح، تقوم بتشكيل ألواح الفولاذ المسطحة والفولاذ المقاوم للصدأ والألومنيوم وغيرها من الصفائح المعدنية القابلة للتشكيل إلى أشكال منحنية. وتشمل مخرجاتها الرئيسية الأجسام الأسطوانية، والأجسام المخروطية، ومقررات الخزانات، وأقسام القنوات، ومكونات أوعية الضغط، والأجزاء الهيكلية المنحنية. وعلى عكس الثني بالمكبس، الذي ينشئ خطوط ثني موضعية، فإن الدرفلة توزع التشوه تدريجيًا على طول اللوح، منتجةً نصف قطر مستمرًا يمكن لحامه لتكوين جسم مغلق.

تحتوي الآلة الأساسية على درفلتين أو أكثر، إما مدفوعة أو حرة الدوران، مرتبة لإمساك اللوح وثنيه. ويستخدم التكوين ثلاثي الدرفلات عادةً درفلة علوية واحدة ودرفلتين سفليتين أو جانبيتين؛ بينما يضيف التصميم رباعي الدرفلات درفلة سفلية ثانية للتحكم الأفضل باللوح. وقد تستخدم الآلات الحديثة أسطوانات هيدروليكية، ومحركات كوكبية، وشاشات عرض رقمية للمواضع، وتحكم CNC، وأجهزة دعم، وملحقات ثني المخاريط. ويعتمد التكوين الصحيح على درجة المادة، والسماكة، والعرض، والقطر المستهدف، وحجم الإنتاج، والدقة الهندسية المطلوبة.

لا ينبغي أبدًا تعريف السعة بالسماكة وحدها. تكون سعة الدرفلة المعلنة ذات معنى فقط عند ربطها بعرض اللوح، ومقاومة خضوع المادة، والحد الأدنى لقطر الدرفلة، وما إذا كانت القيمة تنطبق على الثني المسبق أو الدرفلة بكامل الطول. تتطلب الصفائح عالية المقاومة قوة تشكيل أكبر من الفولاذ الطري عند السُمك نفسه. لذلك ينبغي أن توضح مواصفات الشراء ظروف قطعة العمل الفعلية، وسماحية القطر المسموح بها، وحدّ عدم الاستدارة، وحالة السطح المطلوبة قبل مقارنة آلة درفلة الألواح.

في عمليات التصنيع، تأتي آلة درفلة الألواح عادةً بعد القطع وتجهيز الحواف والفحص، وقبل لحام الوصلة الطولية واللحام المحيطي والطحن والاختبار والتشطيب. وهذا الموضع يجعل دقة الدرفلة مهمة تجاريًا: إذ يحسن اتساق هندسة الجسم من الملاءمة، ويقلل تعديلات اللحام النقطي، ويساعد معدات اللحام اللاحقة على العمل بصورة أكثر قابلية للتنبؤ. وبالنسبة للورش التي تنتج مقاسات أجسام متكررة، يمكن أن يقلل التموضع الموثوق للدرفلات أيضًا من اختلافات الإعداد بين المشغلين وورديات الإنتاج.

كيف تعمل عملية درفلة الألواح

تعتمد درفلة الألواح على التشوه اللدن المتحكم فيه. يمر اللوح بين درفلات دوارة بينما تتحرك درفلة سفلية أو جانبية إلى أعلى أو إلى الداخل لتكوين عزم ثني. تستطيل المادة القريبة من الجزء الخارجي للمنحنى، بينما تنضغط المادة القريبة من الجزء الداخلي. وبمجرد أن يتجاوز الإجهاد نقطة خضوع المادة، يحتفظ اللوح بانحناء دائم بعد مغادرته الدرفلات. ويعوض المشغلون الارتداد المرن بتطبيق مقدار محسوب من الثني الزائد.

تبدأ الدورة النموذجية بتعريف اللوح وفحص أبعاده. يقوم المشغل بمحاذاة اللوح بشكل متعامد مع الدرفلات، ويجري ثنيًا مسبقًا للحافة الأمامية، ويدرفل المنطقة الوسطى عبر تمريرات متتالية، ويعكس اللوح أو يعيد تموضعه حسب الحاجة، ثم يجري ثنيًا مسبقًا للحافة الخلفية. ويُعد الثني المسبق مهمًا لأن جزءًا مسطحًا غير مشكل يبقى عند كل طرف إذا تعذر تقريب اللوح من نقطة تلامس الدرفلة. وتقلل آلة درفلة الألواح المختارة جيدًا من هذه الأجزاء المسطحة مع الحفاظ على جودة الحواف.

في الأعمال الأسطوانية، يتمثل الهدف في الحصول على نصف قطر موحد على كامل العرض. أما في الأعمال المخروطية، فيسير اللوح في مسار متدرج، وغالبًا ما يتطلب جهازًا مخصصًا لثني المخاريط، أو زوايا درفلات قابلة للضبط، أو تغذية يتحكم بها المشغل. وقد تحتاج الألواح السميكة إلى عدة تمريرات خفيفة بدلًا من تمريرة واحدة قوية للتحكم في الحمل والارتداد وعلامات السطح. ويجب إبقاء درفلات العمل نظيفة لأن القشور أو الرايش أو الحطام المتصلب قد يطبع أثره على قطعة العمل أثناء التلامس عالي الضغط.

ينبغي إجراء فحوصات الجودة أثناء الدرفلة بدلًا من إجرائها فقط بعد اكتمال الجسم. وتشمل أدوات التحكم المفيدة فحص توازي الحواف، وقطر الجسم، والاستدارة، وفجوة الوصلة، واستقامة الأسطوانة، والتلامس مع قالب أو مقياس. وبالنسبة للتطبيقات التي تتضمن معدات حاوية للضغط، قد تنشأ متطلبات إضافية للتصنيع والفحص من كود المشروع الحاكم. ولا تحل عملية الدرفلة محل تأهيل إجراءات اللحام، أو تتبع المواد، أو الفحص غير الإتلافي، أو اختبار الضغط عندما تكون هذه الضوابط مطلوبة.

الأنواع الرئيسية لـ آلات درفلة الألواح

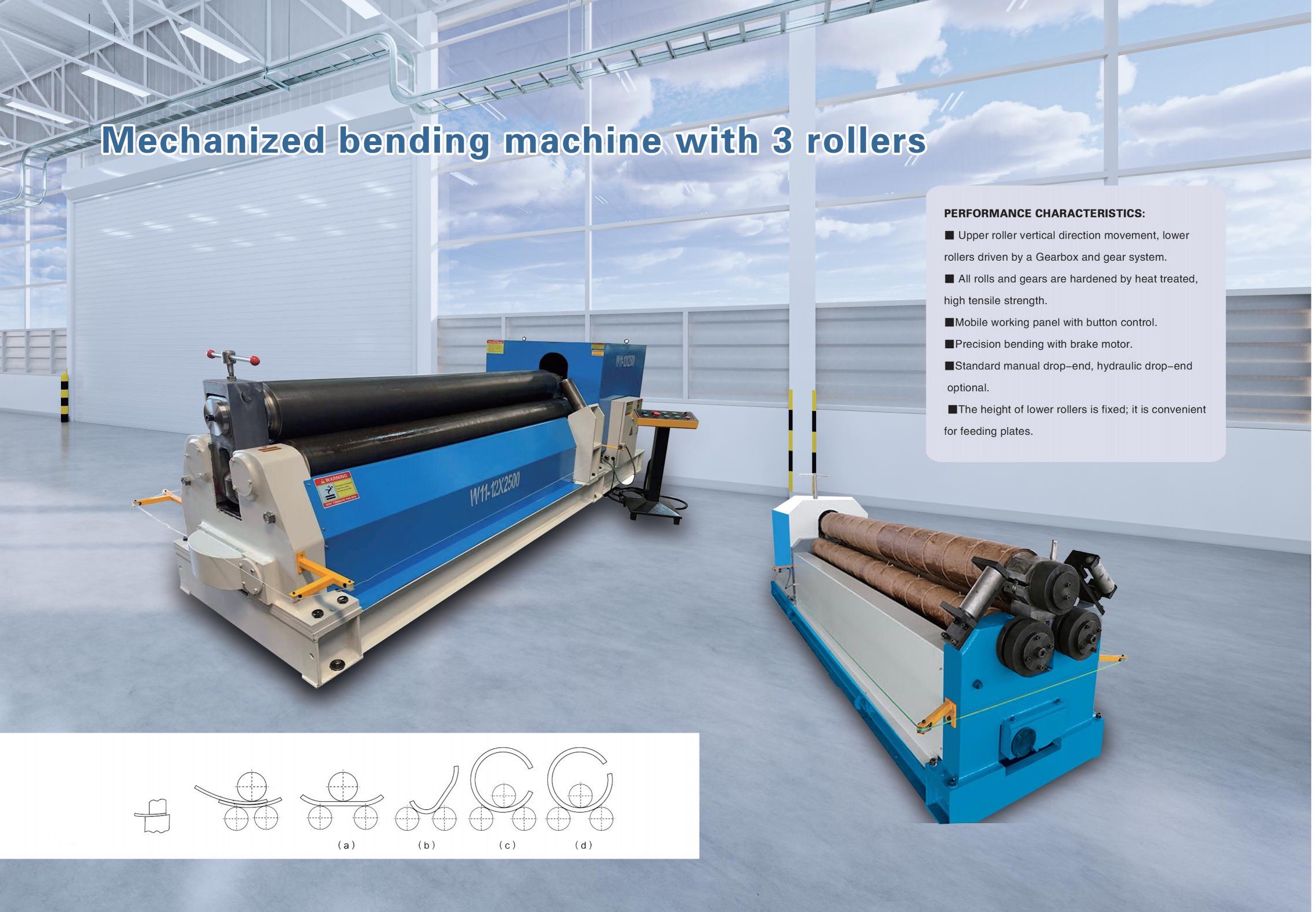

تُناسب الآلات اليدوية والميكانيكية ثلاثية الدرفلات عمومًا المهام الخفيفة وذات الحجم المنخفض، حيث تكون سهولة التشغيل والإنفاق الرأسمالي المحدود من الأولويات. وقد يكون تصميمها مناسبًا لأقسام الصيانة والورش الصغيرة وتطبيقات الصفائح الرقيقة. ومع ذلك، قد يلزم المزيد من المناولة اليدوية وتعديلات التجربة المتكررة، خاصةً عندما تتطلب الأعمال اتساقًا دقيقًا في القطر، أو عروضًا كبيرة، أو تغييرات متكررة في المنتجات.

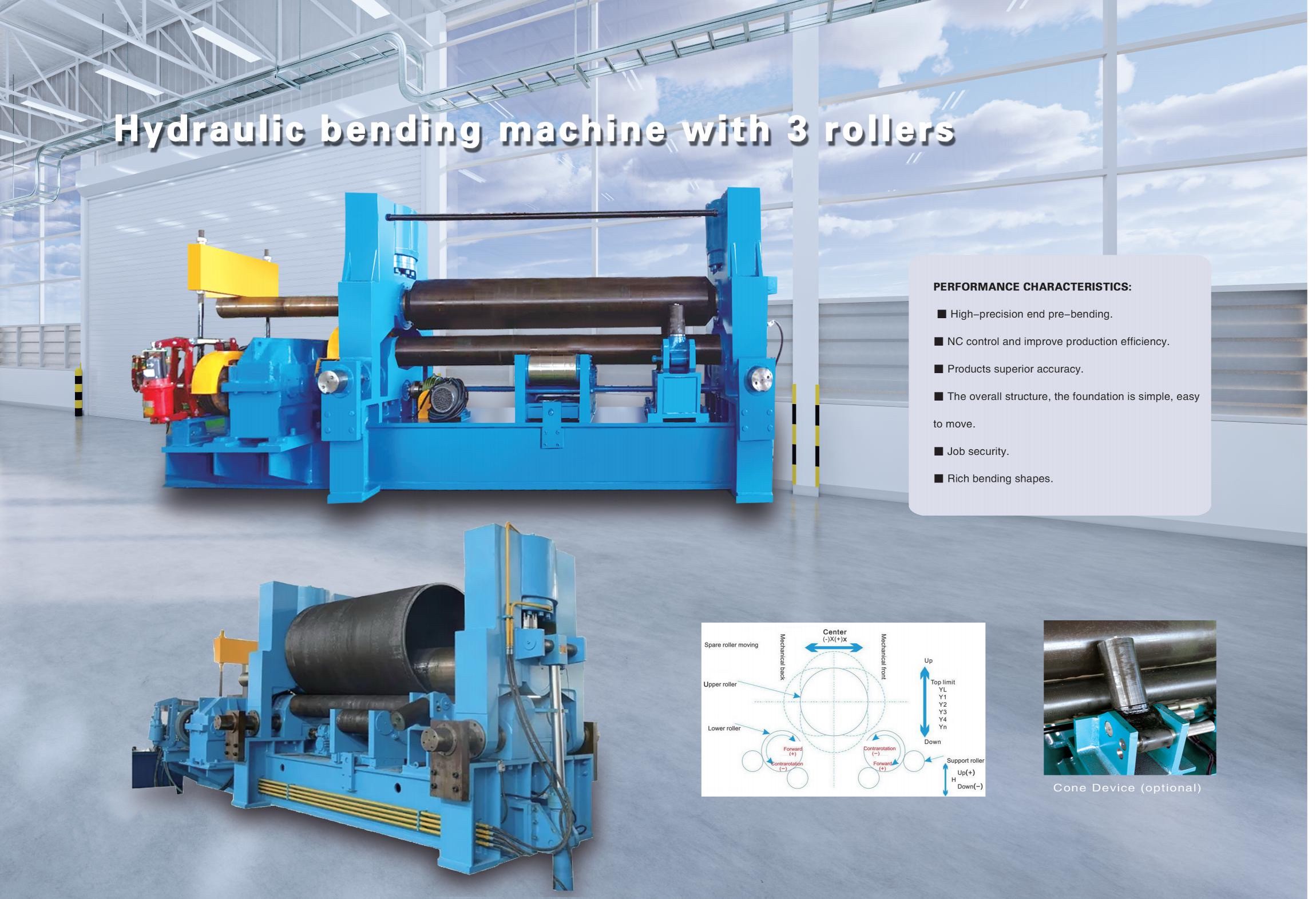

توفر الآلات الهيدروليكية ثلاثية الدرفلات قوة أكبر وحركة درفلات متحكمًا بها للألواح المتوسطة والثقيلة. تضع الآلات ذات النمط الهرمي الدرفلة العلوية فوق درفلتين سفليتين، بينما تحرك التصاميم غير المتماثلة أو ذات الهندسة المتغيرة الدرفلات الجانبية لتحسين الثني المسبق ومرونة الدرفلة. وتؤثر الهندسة في مدى قرب الثني المسبق للحواف، وسهولة التعامل مع الألواح القصيرة، ومدى تكيف الآلة مع الأقطار المختلفة. وينبغي للمشترين مراجعة حركة الدرفلات وترتيب القيادة وطريقة التفريغ بدلًا من الاعتماد على مسميات الآلات وحدها.

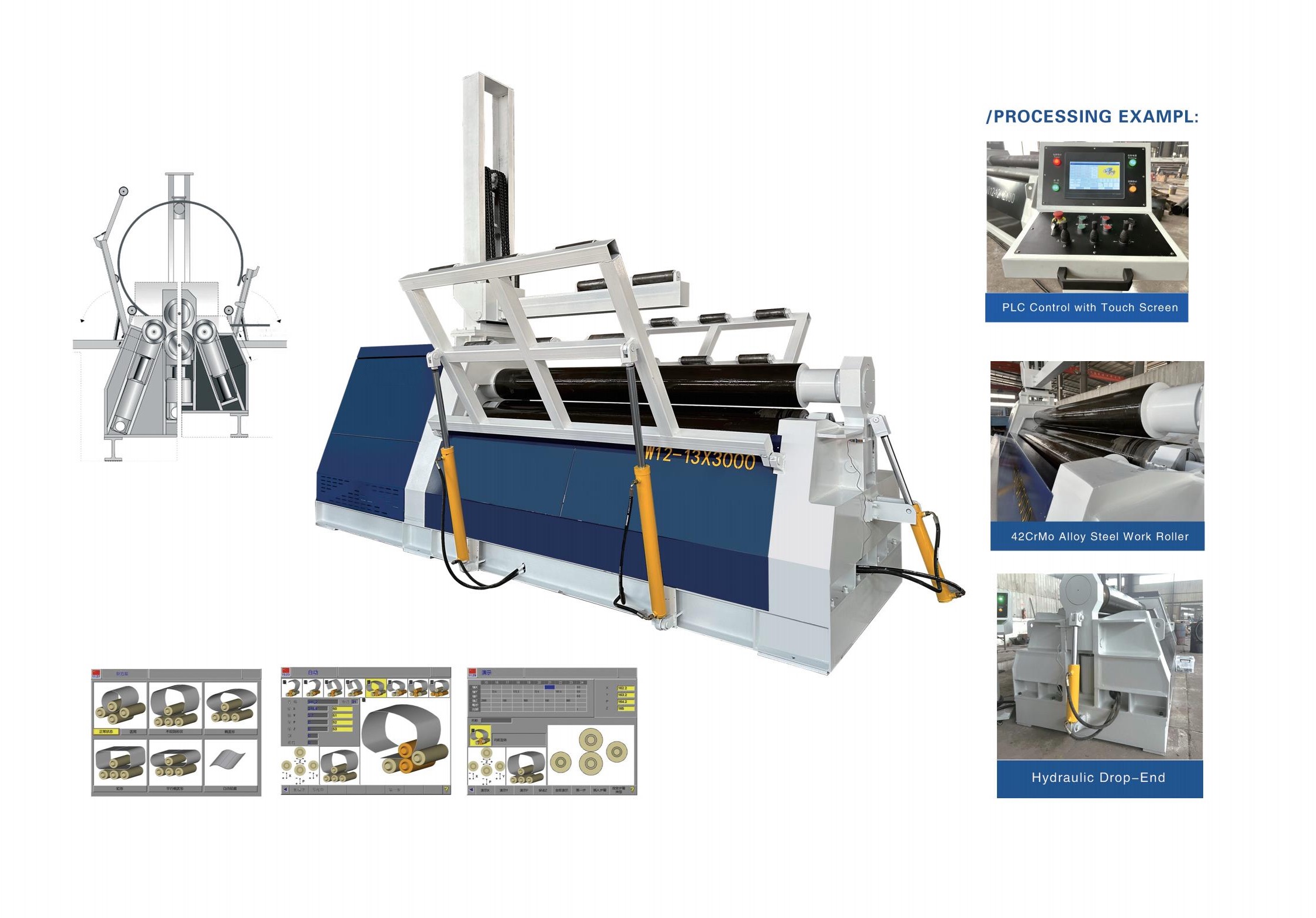

تستخدم آلة درفلة الألواح رباعية الدرفلات درفلة علوية، ودرفلة سفلية للضغط، ودرفلتين جانبيتين. تثبت الدرفلة السفلية اللوح بإحكام بينما تقوم الدرفلات الجانبية بتشكيله، مما يسمح للمشغل بثني كلا الطرفين مسبقًا دون إزالة اللوح وقلبه في العديد من التطبيقات. ويمكن أن يحسن ذلك قابلية التكرار ويقلل زمن المناولة، مما يجعل التصاميم رباعية الدرفلات مناسبة للمصنعين ذوي الإنتاج المتكرر أو الألواح الكبيرة أو متطلبات الملاءمة الدقيقة. ويمكن لخيارات الأتمتة أن تدعم الأعمال المتكررة بصورة أكبر، رغم بقاء الإعداد الماهر أمرًا أساسيًا.

قد تضيف الأنظمة المتخصصة دعامات جانبية مدفوعة، ودعامات علوية، ومناولات علوية، وتغذية آلية، وشاشات رقمية، وبرمجة CNC، أو تكاملًا مع خطوط اللحام. وتُختار هذه الإضافات وفقًا لقطعة العمل، وليس باعتبارها ترقيات عامة. قد تحتاج الأجسام الطويلة والرقيقة إلى دعم لمنع الترهل؛ وقد تتطلب الأجسام الثقيلة مساعدة آمنة للتفريغ؛ وقد يحتاج إنتاج المخاريط إلى ملحق مخصص. ويوازن التكوين الأكثر إنتاجية بين سعة الدرفلات وتدفق المواد وسلامة المشغل والمزيج الفعلي للأعمال في الورشة.

من يستخدم معدات درفلة الألواح ولماذا

يشمل المستخدمون النموذجيون مصنعي الخزانات والأوعية، ومقاولي خطوط الأنابيب، وورش الغلايات، وموردي طاقة الرياح، وشركات بناء السفن، ومصنعي الفولاذ الإنشائي، ومصنعي معدات التعدين، ومنتجي مجاري HVAC، ومصانع الصفائح المعدنية العامة. وتختلف متطلباتهم اختلافًا كبيرًا. فقد تعطي ورشة تنتج خزانات رقيقة من الفولاذ المقاوم للصدأ لتصنيع الأغذية الأولوية لحماية السطح والأقطار القابلة للتكرار، بينما قد يحتاج مصنع المعدات الثقيلة إلى عزم مرتفع، وهياكل صلبة، وأقطار درفلات كبيرة، ودعم لمناولة ألواح الفولاذ الكربوني السميكة.

تكون آلة درفلة الألواح ذات قيمة خاصة عندما يكون البديل هو التشكيل بالمكبس على مراحل، أو الاستعانة بمصادر خارجية للدرفلة، أو طرق التسخين والقوة اليدوية. يمكن للدرفلة تقليل عدد الأوجه في الجسم النهائي وتقليص أعمال الملاءمة. كما أنها تُبقي إنتاج الأجزاء المنحنية داخل المنشأة، مما قد يحسن التحكم في الجدولة ويقلل مخاطر النقل للمكونات الكبيرة. وتعتمد القيمة التشغيلية على حجم الإنتاج السنوي، وتوافر العمالة، وضغط مهلة التسليم، ومدى دعم الأجزاء المدرفلة للتجميعات النهائية المربحة.

تخدم Wuxi Samgins بيئات التصنيع التي تحتاج إلى معدات الدرفلة إلى جانب آلات اللحام والقطع والتسوية والهياكل الفولاذية ذات الصلة. ويمكن أن يساعد هذا النطاق الأوسع من الآلات المشترين على النظر في تسلسل الإنتاج الكامل، بدءًا من القطع بـ CNC وتجهيز الحواف، مرورًا بدرفلة الأجسام ولحام الوصلات ومناولتها. وبالنسبة لمشروع يتضمن خزانات أو خطوط أنابيب أو هياكل فولاذية أو معالجة صفائح معدنية، ينبغي أن تستند التوصية المناسبة إلى الرسومات وبيانات المواد وإيقاع الإنتاج والواجهات المطلوبة، بدلًا من تقدير عام للسعة.

يحتاج المصنعون الدوليون أيضًا إلى مواءمة الآلة وعملية التصنيع مع متطلبات المشروع المحلية. وتذكر Wuxi Samgins أن آلاتها تتوافق مع نظام الجودة ISO9001 وتوجيهات الاتحاد الأوروبي CE للآلات وLVD، وأن فريق التصدير لديها خبرة في أكواد ASME وAPI وأكواد الصناعة المحلية. ومع ذلك، ينبغي للمشترين تأكيد النطاق المطبق، والوثائق، والمتطلبات الكهربائية، والتزامات السلامة، ومعايير القبول لسوق الوجهة والاستخدام النهائي المحدد.

كيفية اختيار الآلة المناسبة

ابدأ الاختيار بمصفوفة لقطعة عمل ممثلة بدلًا من الاعتماد على اللوح الأكثر سماكة فقط في الرسم. أدرج نوع المادة ومقاومة الخضوع، ونطاق السماكة، وعرض اللوح، والقطر الداخلي، وهندسة الأسطوانة أو المخروط، وتوقع الثني المسبق للحافة، والكمية السنوية. وأدرج أصغر قطر مستهدف لأن الأقطار الضيقة غالبًا ما تكون أكثر تطلبًا من الأجسام الكبيرة. وحدد أيضًا ما إذا كان يجب تحقيق السعة المعروضة عند العرض الكامل، إذ قد تتمكن الآلة من درفلة لوح أضيق وأكثر سماكة مقارنة بلوح بكامل العرض.

بعد ذلك، قيّم ميكانيكا الآلة. تؤثر صلابة الإطار، وقطر الدرفلات، وطول الدرفلات، وعزم القيادة، والتحكم الهيدروليكي، وترتيب المحامل، ومسار حركة الدرفلات الجانبية جميعًا في الأداء القابل للاستخدام. يمكن للدرفلات الأكبر دعم الأحمال الثقيلة وتقليل الانحراف، لكنها قد تحد من أصغر قطر يمكن تحقيقه. ويمكن لشاشات القراءة الرقمية وتحكم CNC دعم قابلية التكرار، لكنها لا تعوض بيانات المواد غير الصحيحة أو محاذاة اللوح الرديئة. اطلب من الموردين تحديد افتراضات السعة كتابيًا ومراجعة الحسابات النموذجية مقارنةً بألواح المشتري الفعلية.

تستحق مناولة المواد اهتمامًا متساويًا. تنطوي الألواح الكبيرة والأجسام النهائية على مخاطر رفع ونقاط انحشار ومخاطر استقرار. وقد يحتاج التركيب المناسب إلى طاولات تحميل، ودعامات جانبية، ودعامات علوية، وناقلات بكرية، ورافعات، وحواجز حماية، ومفاتيح إيقاف طارئ، وسعة أرضية كافية، ووصول واضح للمشغل. وينبغي أن يأخذ تخطيط الموقع في الحسبان مسار دخول اللوح، واتجاه إخراج الجسم، ومسار نقله إلى اللحام، والمساحة اللازمة لإزالة الدرفلة العلوية أو فتح الطرف القابل للإنزال للتفريغ.

بالنسبة للمشاريع المخصصة، يمكن لـ Wuxi Samgins مواءمة معدات الدرفلة مع خلية تصنيع أوسع قد تشمل دوارات اللحام، ومُوضِعات اللحام، وآلات لحام الوصلات الطولية، وآلات القطع، ومعدات المناولة. يتطلب الاستفسار المنتج رسومات، ومواصفات الألواح، والتفاوتات، وأحجام الدفعات المتوقعة، ومصدر الطاقة المتاح، وأبعاد الموقع، ونطاق التسليم المطلوب. وتمكّن هذه المعلومات من تقديم عرض فني يعالج قيود العملية الفعلية بدلًا من مجرد مطابقة رقم حمولة كتالوجي.

التركيب ومراقبة الجودة والصيانة

يبدأ التركيب بالتحقق من الأساس، وتسوية الآلة، وتأكيد التوصيلات الكهربائية والهيدروليكية، وفحص عمل أجهزة السلامة كما هو مقصود. وينبغي أن تحكم تعليمات الشركة المصنعة واللوائح المحلية عملية التشغيل الأولي. وقبل الإنتاج، يجب على المشغلين فحص أسطح الدرفلات، ونقاط التزييت، والمثبتات، والخراطيم الهيدروليكية، والتوصيلات الكهربائية، والحواجز، وأجهزة التحكم، ووظائف الإيقاف الطارئ. وينبغي أن تستخدم أولى القطع التجريبية مواد ممثلة حتى يتم تحديد إعدادات مواضع الدرفلات وسلوك الارتداد في ظروف واقعية.

تربط عملية الجودة المنضبطة فحص الألواح الواردة بالتحقق النهائي من الجسم. تؤثر درجة المادة، والسماكة، واستواء اللوح، وحالة الحافة، والأبعاد في نتائج الدرفلة. وأثناء التشغيل، ينبغي للفريق توثيق الإعدادات للأجزاء المتكررة، وفحص القطر عند نقاط متعددة، ومراقبة محاذاة الوصلة، والتحقق من عدم وجود علامات أو تشوه أو تلف حواف غير مقبول في الجسم. وتساعد أدوات القياس المعايرة ومعايير القبول الواضحة على منع القرارات الذاتية عندما يشغل عدة مشغلين آلة درفلة الألواح نفسها.

تحمي الصيانة الوقائية الدقة والتوافر. وتشمل الإجراءات اليومية عادةً التنظيف والفحص البصري والتحقق من حالة التزييت أو السوائل وفقًا لدليل الآلة. وقد تشمل المهام الدورية فحص محامل الدرفلات، ومكونات القيادة، والأختام الهيدروليكية، والمرشحات، وحركة الأسطوانات، والأطراف الكهربائية، وإنذارات نظام التحكم. وقد يشير تغير مفاجئ في اتساق الدرفلة إلى مكونات مهترئة أو تلوث أو عدم محاذاة أو اختلاف في المواد؛ وينبغي التحقيق فيه قبل أن تتراكم أعمال إعادة التشغيل في الورشة.

تؤكد Wuxi Samgins على الدعم الذي يشمل التصميم والتصنيع والمبيعات وخدمة ما بعد البيع والمساعدة الفنية، بالإضافة إلى ترتيبات الضمان طويلة الأجل. ويهدف استخدامها المعلن لمكونات هيدروليكية وسيرفو وCNC مستوردة من علامات عالمية مشهورة في المعدات ذات الصلة إلى دعم الدقة والاستقرار وعمر الخدمة. وينبغي للمشترين طلب قائمة المكونات المحددة، وخطة الصيانة، وقطع الغيار الموصى بها، وآلية الدعم عن بُعد، ونطاق التشغيل الأولي، وتوقعات الاستجابة ضمن اتفاقية الشراء.

التكلفة الإجمالية للملكية والعائد على الاستثمار

سعر الشراء ليس سوى جزء واحد من ملكية آلة درفلة الألواح. تشمل التكلفة الإجمالية الشحن، ورسوم الاستيراد عند الاقتضاء، والأعمال المدنية، والتركيب، والأعمال الكهربائية، والتدريب، والأدوات، ومعدات المناولة، والصيانة المخططة، وقطع الغيار، والطاقة، وأجور المشغلين، ووقت التوقف، وخسائر الجودة. وقد يصبح العرض الأولي المنخفض أقل جاذبية عندما يستثني الدعامات الأساسية أو التشغيل الأولي أو الوثائق أو الوصول إلى الخدمة. وعلى العكس، ينبغي تبرير الأتمتة المتقدمة بخفض العمالة أو زيادة الإنتاجية أو تحسين قابلية التكرار في مزيج إنتاج المشتري المحدد.

ينبغي لتحليل ROI مقارنة الآلة المقترحة بالطريقة الحالية. قِس رسوم الدرفلة الخارجية، وساعات الإعداد الداخلية، ووقت الرافعة، ومعدل الخردة، وعمالة ملاءمة الوصلات، وتأخيرات التسليم، والهامش المتاح من إدخال منتجات إضافية إلى التصنيع الداخلي. وبالنسبة للأعمال المتكررة، احسب زمن الدورة المتوقع والحجم السنوي باستخدام افتراضات متحفظة. وينبغي أن تشمل النتيجة معدل استخدام السعة، لأن آلة كبيرة نادرًا ما تُستخدم قد لا تحقق قيمة بالسرعة نفسها التي يحققها نظام بالحجم المناسب يخدم احتياجات الإنتاج المتكررة.

تؤثر قدرة المورد أيضًا في المخاطر المالية. تمتلك Wuxi Samgins أكثر من 10 سنوات من الخبرة في التصدير العالمي وتذكر من بين عملائها URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وContevix comercio e servicos ltda وZein Steel Industries Co. LLC وBatysMunaiGazZhabdyktary LLP وLincoln Electric-MENA. وتوضح هذه الأسماء خبرة تجارية دولية، لكن ينبغي للمشترين إجراء فحوصاتهم الفنية والتجارية وفحوص المراجع الخاصة بهم لطراز الآلة ونطاق المشروع محل الدراسة.

تحدد حزمة الشراء السليمة اختبارات الأداء قبل الشحن وبعد التركيب. ويمكنها تحديد مادة الاختبار، وأبعاد اللوح، والقطر المستهدف، والتفاوتات، وطريقة الفحص، وتوقعات الدورة، والملحقات المشمولة، والتدريب، والوثائق، وشروط الضمان، وتوصيات قطع الغيار. وهذا يحول الوعود العامة إلى نقاط قبول قابلة للقياس. كما يوفر للطرفين أساسًا مشتركًا للتشغيل الأولي، مما يقلل عدم اليقين عند دخول آلة درفلة الألواح إلى الإنتاج.

الاتجاهات المستقبلية في درفلة الألواح

تتجه درفلة الألواح نحو إنتاج أكثر ترابطًا وقابلية للتكرار ومدعومًا للمشغل. ويمكن لتغذية راجعة رقمية للموضع، ووصفات قابلة للبرمجة، ومناولة آلية للمواد، والتكامل مع محطات القطع واللحام، تقليل التباين في الأعمال المتكررة. وتكون هذه القدرات أكثر فائدة عندما تكون بيانات التصنيع منظمة ويتلقى المشغلون تدريبًا عمليًا. وينبغي تقييم الأتمتة كأداة لتحسين العملية، وليس كبديل عن فهم سلوك المواد والارتداد والمناولة الآمنة وفحص الجودة.

يستمر الطلب على أنواع الفولاذ الأعلى مقاومة، والسبائك المقاومة للتآكل، ومعدات الطاقة، وأنظمة التخزين الكبيرة، والتصنيع الصناعي المعياري في خلق متطلبات درفلة متنوعة. وتفرض هذه المواد والتطبيقات تركيزًا أكبر على السعة الموثقة، وحماية السطح، والتشكيل المتحكم فيه، وسجلات الإنتاج القابلة للتتبع. وقد يحتاج المصنعون أيضًا إلى معدات مرنة لأن عمليات الإنتاج القصيرة والتجميعات المصممة حسب الطلب قد تتطلب تغييرات متكررة بين الأقطار والسماكات والأشكال.

بالنسبة للمشترين الذين يخططون للسعة المستقبلية، يتمثل السؤال العملي في ما إذا كانت آلة درفلة الألواح المختارة تستطيع دعم نطاق المنتجات التالي دون خلق تعقيد غير ضروري اليوم. ضع في الاعتبار مسارات الترقية لأجهزة التحكم والدعامات وملحقات المخاريط والتكامل مع الدوارات أو أنظمة لحام الوصلات. وغالبًا ما يكون البناء الميكانيكي القابل للصيانة، ومكونات الخدمة سهلة الوصول، والوثائق الفنية الواضحة، والدعم المتاح، بنفس أهمية المواصفات الرئيسية طوال العمر التشغيلي للآلة.

يجمع قرار الاستثمار الأقوى بين هندسة التطبيق والتقييم التجاري الشفاف. ومن خلال تحديد قطعة العمل، والتحقق من افتراضات الأداء، والتخطيط للتركيب والمناولة، وقياس تكلفة دورة الحياة، يمكن للمصنّع اختيار معدات درفلة تدعم إنتاج أجسام موثوقًا. ويمكن لـ Wuxi Samgins مراجعة المتطلبات الفنية عبر عمليات الدرفلة واللحام والقطع وعمليات التصنيع ذات الصلة لمساعدة المشترين على تطوير نطاق معدات منسق لمشروعهم.
