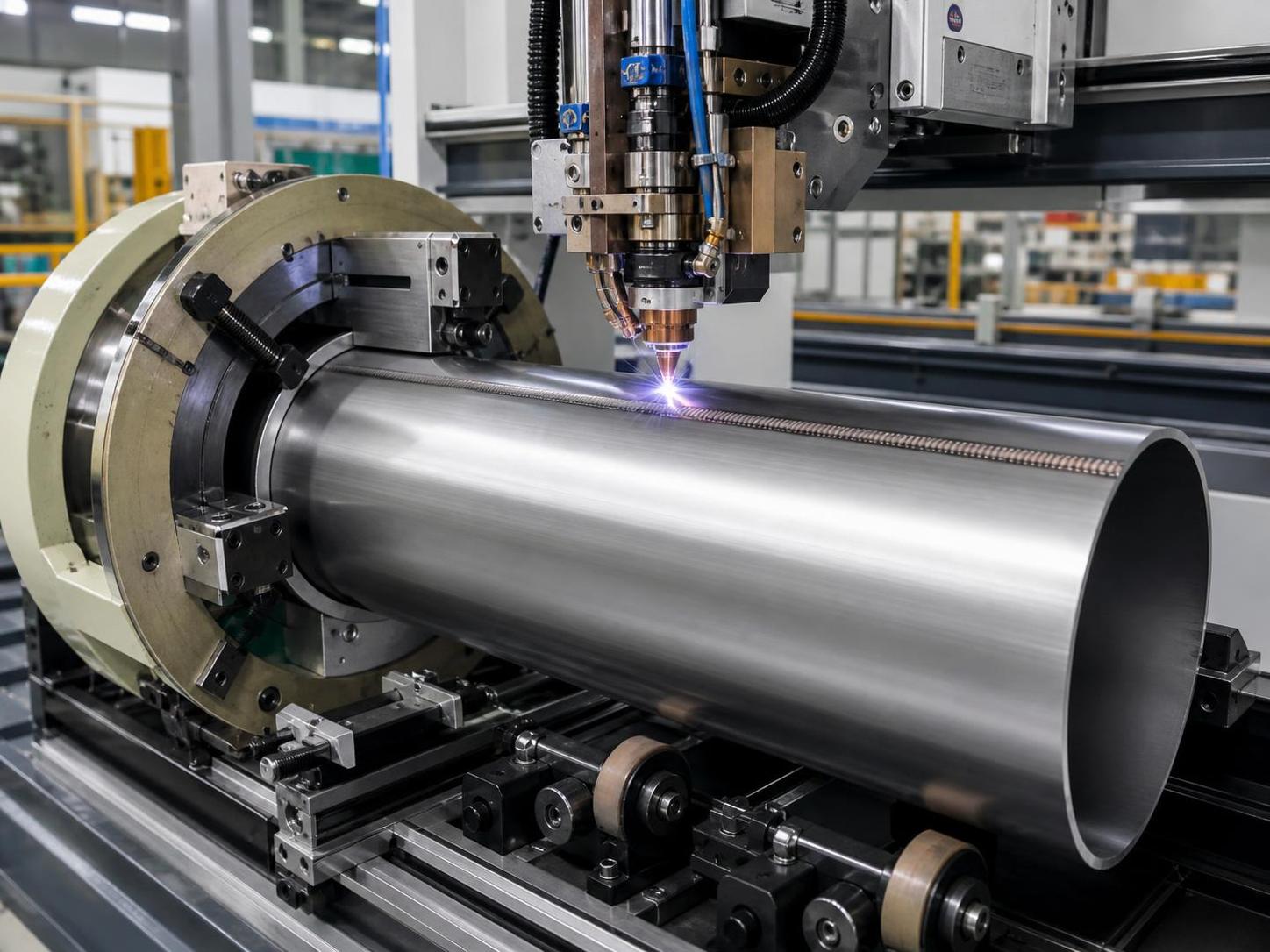

Выбор машины для сварки продольных швов цилиндров редко сводится к простому сравнению оборудования. Для руководителей проектов, отвечающих за изготовление сосудов под давлением, резервуаров, воздуховодов, обечаек или изделий, связанных с трубами, машина должна одновременно соответствовать номенклатуре работ, стандартам качества и производственному графику. На практике большинство ошибок при выборе определяют три переменные: толщина стенки, диаметр цилиндра и точность соединения. Если хотя бы одна из них недооценена, результатом обычно становятся нестабильное формирование сварного шва, чрезмерные затраты времени на подгонку, переделки или линия, которая так и не достигает запланированной производительности.

Сложность заключается в том, что эти факторы не действуют независимо. Машина, работающая с определённым диапазоном толщин, может не обеспечивать такое же качество на больших диаметрах. Система, которая выглядит производительной на бумаге, может утратить своё преимущество при нестабильной подготовке стыка. Поэтому выбор следует начинать с реальных условий изготовления в рамках проекта, а не с номинальных характеристик машины.

Почему толщина стенки является первым фильтром, но не единственным

Большинство покупателей начинают с вопроса о том, с каким диапазоном толщин способна работать машина для сварки продольных швов цилиндров. Это необходимо, но недостаточно. Толщина стенки влияет на тепловложение, характер проплавления, требования к зажиму, риск деформации и запас мощности, необходимый для непрерывной сварки. Одна и та же машина может хорошо работать с тонкостенными обечайками из нержавеющей стали, но испытывать затруднения с более толстыми секциями из углеродистой стали при изменении рабочего цикла, состояния кромок или требуемой глубины проплавления.

При работе с тонкими стенками основной риск часто связан с прожогами, заметностью несоосности и тепловой деформацией, а не с недостаточной мощностью. Машины для этого диапазона нуждаются в стабильной скорости перемещения, надёжном отслеживании горелки и системах зажима, не создающих следов или локальной деформации. Когда обечайка используется в видимых или гигиенических применениях, стабильность валика может иметь такое же значение, как и конструкционная прочность.

Для цилиндров со средней и большой толщиной стенки характер проблемы меняется. Стабильность проплавления становится более чувствительной к изменению зазора в корне шва, а жёсткость рамы машины, отслеживание шва и оснастка приобретают большее значение. Машина, номинально рассчитанная на более толстый лист, но не способная сохранять выравнивание по всей длине шва, может приводить к большему объёму последующего ремонта, чем более медленный, но стабильный агрегат.

Поэтому проектным группам следует разделять обсуждение толщины как минимум на четыре практических вопроса:

• Какова обычная производственная толщина, а не только максимальная толщина для редких случаев?
• Какая группа материалов используется: углеродистая сталь, нержавеющая сталь, алюминий или легированные материалы?
• Какой метод подготовки стыка будет применяться перед сваркой?
• Что является главным приоритетом: производительность за один проход или качество с низкой деформацией?

Это важно, поскольку выбор машины на основе пиковых возможностей часто ведёт к избыточным инвестициям. Если 80% производства приходится на узкий диапазон толщин, лучшим выбором обычно является машина, оптимизированная для этого диапазона, с чётким планом работы с нестандартными заказами. Покупка оборудования для крайних случаев может увеличить капитальные затраты без улучшения фактического выполнения проектов.

Диапазон диаметров влияет не только на загрузку заготовок

Диаметр часто рассматривается как простой размерный параметр, однако при сварке продольных швов цилиндров он напрямую влияет на точность позиционирования, доступность шва, способ вращения или поддержки, а также равномерность давления вдоль соединения. Цилиндры малого диаметра создают иные сложности, чем крупные обечайки, даже при одинаковой толщине стенки.

Малые диаметры менее терпимы к неточностям сборки. Кривизна более выражена, поэтому несовпадение кромок, овальность и доступ горелки становятся критичнее. Если система зажима и подкладки машины не рассчитана на такую геометрию, результатом может стать нестабильное формирование корня шва или неоднородный внешний вид шва. В некоторых случаях ограничивающим фактором является не сварочная головка, а система загрузки и выравнивания.

Цилиндры большого диаметра создают другой комплекс проблем. Обечайку может быть сложнее удерживать прямой по всей линии шва, особенно при нестабильной точности вальцовки. На длинных швах небольшие отклонения круглости обечайки могут приводить к изменению условий зазора. Машине необходимы достаточная длина опоры, адаптируемость оснастки и стабильное отслеживание шва. В противном случае сварочный процесс становится чрезмерно зависимым от вмешательства оператора.

Для руководителей проектов ключевой вопрос состоит не просто в том, «Каков максимальный диаметр?», а в том, «В каком диапазоне диаметров машина может поддерживать качество и тактовое время без исключительных усилий по настройке?» Это совершенно разные вопросы. Многие проекты теряют эффективность, потому что выбранное оборудование физически способно обработать деталь, но только после многократной ручной корректировки.

Именно здесь качество формовки на предыдущих этапах начинает влиять на экономику сварки. Если вальцованные обечайки или профили имеют слишком большие отклонения, производительность сварки швов страдает независимо от качества источника сварочного тока. В производственных условиях, где цилиндры, кольца или изогнутые конструкционные компоненты выпускаются в одном технологическом потоке, точность формовки может определять предсказуемость работы сварочной ячейки. Такое оборудование, как профилегибочная машина, особенно при наличии цифрового считывания перемещения и контроля деформации, может уменьшить размерные отклонения ещё до поступления шва на сварочную станцию. Это не заменяет возможности сварки швов, но изменяет базовый уровень качества, с которым должна работать сварочная машина.

Точность соединения часто является реальным узким местом

Во многих цехах запросы по оборудованию сосредоточены на сварочном токе, скорости перемещения и уровне автоматизации, тогда как истинным производственным узким местом является точность соединения. Машина для сварки продольных швов цилиндров может компенсировать лишь ограниченную нестабильность подготовки кромок, прямолинейности и качества прихваток. Когда отклонения превышают этот диапазон, даже сложная система становится источником переделок.

Точность соединения следует оценивать на трёх уровнях.

Первый — геометрическая точность перед сваркой: круглость обечайки, прямолинейность кромок, стабильность фаски и уровень несовпадения. Второй — точность сборки: контроль зазора в корне шва, расположение прихваток и стабильность зажима. Третий — динамическая точность во время сварки: способность машины сохранять взаимное положение горелки и соединения при тепловом расширении заготовки или её смещении под нагрузкой.

Для реализации проекта это важно, поскольку машину нельзя выбирать изолированно от технологической дисциплины. Если вальцовка, резка и сборка на предыдущих этапах нестабильны, проекту может потребоваться машина с более эффективным отслеживанием шва, адаптивным управлением или более прочной оснасткой, а не просто с более высокой скоростью. Самая дешёвая машина может стать самым дорогим вариантом при высокой вариативности соединений.

Также важно отличать косметическую точность от точности, критичной для соответствия нормативам. Для изделий, работающих под давлением, критерии приёмки могут регулироваться применимыми стандартами или спецификациями заказчика, и эти требования могут быть значительно строже, чем требования только к внешнему виду. Там, где требуется соответствие нормам, машина должна обеспечивать повторяемое выполнение процедур, а не полагаться на высококвалифицированную ручную корректировку. Применимые требования норм различаются в зависимости от изделия и рынка; в зависимости от области применения могут действовать стандарты ASME, EN или требования конкретного заказчика, а точные требования следует подтверждать в каждом отдельном случае.

Уровень автоматизации должен соответствовать уровню вариативности

Распространённое заблуждение состоит в том, что более высокий уровень автоматизации автоматически означает меньший риск. В действительности автоматизация лучше всего окупается, когда стабильность деталей уже находится под контролем. Если цех выпускает стандартизированные цилиндры со стабильной толщиной, повторяющимися диаметрами и единообразной подготовкой стыков, машина для сварки продольных швов цилиндров с более высоким уровнем автоматизации может повысить производительность и снизить зависимость от квалификации оператора.

Если производство отличается высокой смешанностью, частой сменой диаметров и переменным качеством обечаек, полностью автоматизированная система может тратить слишком много времени на настройку, калибровку и обработку исключений. В таком случае более гибкая машина с простой регулировкой и лучшим доступом для оператора может обеспечить лучшие результаты по проекту.

Руководителям проектов следует оценивать производственный профиль в эксплуатационных терминах:

• Размер партий и частота переналадки
• Доля повторяющихся изделий по сравнению с индивидуальными заказами
• Наличие обученных операторов и инженеров-сварщиков
• Требуемый уровень документации и прослеживаемости
• Ожидаемое время выхода на рабочий режим после установки

Технически передовая машина, зависящая от идеальных входных условий, может быть не лучшим выбором для цеха, который всё ещё повышает точность вальцовки, подготовки кромок и дисциплину обращения с деталями.

Конструкция оснастки и система подкладки заслуживают большего внимания, чем обычно получают

При оценке коммерческих предложений на оборудование покупатели часто сравнивают марку источника сварочного тока, интерфейс управления и диапазон скоростей, но уделяют меньше внимания конструкции оснастки. Это ошибка. При сварке продольных швов цилиндров качество оснастки часто определяет, будет ли сварка повторяемой между сменами и партиями.

Система подкладки должна соответствовать материалу, толщине и сварочному процессу. Усилие зажима должно быть достаточным, но не деформировать тонкостенные секции. Длина опоры должна соответствовать габаритам изделия. Если линия обрабатывает как короткие обечайки, так и длинные цилиндры, адаптируемость оснастки становится критически важной. Неудачная конструкция оснастки обычно проявляется в нестабильности, которую операторы вынуждены вручную «контролировать», что сводит на нет ценность автоматизации.

Здесь также важно планирование монтажа. Машина с высокими номинальными возможностями может требовать больше производственной площади, более устойчивого фундамента или иной организации загрузки, чем первоначально предполагалось в проекте. Для экспортно-ориентированных производственных предприятий совместимость с планировкой может влиять на время ввода в эксплуатацию не меньше, чем характеристики оборудования.

Ошибки выбора обычно возникают из-за изолированного рассмотрения процесса

Наиболее дорогостоящие ошибки выбора возникают, когда сварочная машина оценивается как самостоятельный актив. В действительности качество сварки швов зависит от резки, фрезерования кромок, вальцовки, сборки на прихватках и обращения с деталями на предыдущих этапах. Если эти стадии нестабильны, сварочная машина вынуждена выполнять компенсирующую роль, для которой она никогда не была предназначена.

Поэтому опытные проектные группы анализируют всю цепочку изготовления обечаек. Если подготовка кромок неудовлетворительна, решением может быть улучшение процесса до модернизации машины. Если геометрия после вальцовки нестабильна, инвестиции в точность формовки могут дать большую отдачу, чем покупка более быстрого сварочного оборудования. На некоторых производственных линиях оборудование для гибки и вальцовки на предыдущих этапах с лучшим контролем деформации может существенно повысить выход годной сварной продукции. Современная система формовки профилей и сечений, поддерживающая предварительную гибку, навивку и округление за один цикл и обеспечивающая при подходящих условиях точность формовки около ±0.1 mm, может уменьшить несовпадение и корректировки при настройке на последующих этапах соединения. Суть не в том, чтобы без разбора добавлять оборудование, а в том, чтобы понять, на каком участке линии возникает размерная нестабильность.

Как руководителям проектов следует сравнивать поставщиков

Сравнение поставщиков должно выходить за рамки технических брошюр. Для данного класса оборудования полезны эксплуатационные вопросы:

• Какие сочетания толщины и диаметра поставщик фактически поставлял для аналогичных применений?
• Какие допущения заложены в заявленную скорость сварки?
• Какое отклонение соединения система способна допускать до необходимости ручного вмешательства?
• Какие сменные элементы оснастки требуются для разных диаметров?
• Какой метод приёмочных испытаний будет использоваться перед отгрузкой?
• Какие услуги по местному сервису, вводу в эксплуатацию и обучению доступны?

Также разумно запрашивать примеры, основанные на аналогичной продукции, а не на общих отраслях. Машина, используемая для тонких вентиляционных обечаек из нержавеющей стали, не является автоматически подходящим ориентиром для более толстых цилиндров нефтехимического назначения. Сходство применения важнее заявлений о широкой категории.

Следует также внимательно изучить документацию. Если требуются маркировка CE, процедуры качества, связанные с ISO, или документация конкретного заказчика, способность поставщика обеспечить их должна быть проверена заранее, а не предполагаться. Точный объём соответствия всегда следует проверять относительно поставляемой конфигурации машины и требований рынка назначения.

Правильный выбор — это машина, которая обеспечивает соблюдение сроков поставки, а не только скорость сварки

Для руководителей проектов лучшая машина для сварки продольных швов цилиндров обычно не та, что имеет самую высокую заявленную скорость или самый широкий теоретический диапазон. Это машина, соответствующая реальному производственному диапазону: фактическому сочетанию толщин стенок, реальному диапазону диаметров цилиндров и достижимому в цехе уровню точности соединений.

Если основной проблемой является толщина, отдавайте приоритет контролю тепла, жёсткости и стабильности проплавления. Если проблема заключается в изменении диаметра, сосредоточьтесь на адаптируемости оснастки и стабильности позиционирования шва. Если точность соединений недостаточна, тщательно оцените возможности процессов на предыдущих этапах, прежде чем ожидать, что сварочная машина решит эту проблему самостоятельно.

Выбор становится значительно надёжнее, когда машина оценивается как часть производственной цепочки, а не как отдельная покупка. Именно такая логика принятия решений сокращает переделки, защищает графики и способствует более предсказуемой окупаемости капитала.
