Почему герметичные швы становятся сложными в реальном производстве

На бумаге прямое соединение на корпусе резервуара или панели шкафа выглядит простым. В цехе его усложняют несколько переменных. Толщина материала может немного различаться между партиями. Состояние поверхности может меняться из-за масла, окалины, покрытий или следов обращения. Кромки на одной детали могут быть сформованы хорошо, а на следующей — слегка неровно. Когда эти детали поступают на сварочную станцию, ожидается, что машина будет поддерживать стабильный шов по всей длине.

Типичные проблемы начинаются, когда линия соединения механически приемлема, но электрически нестабильна. Сварка сопротивлением зависит от условий контакта. Если в одной зоне сопротивление выше из-за загрязнения или недостаточного давления, концентрация тепла изменяется. Если на другом участке сопротивление слишком низкое, проплавление может стать слабым. Для таких изделий, как воздуховоды и шкафы, даже небольшой разрыв может быть незаметен до тех пор, пока испытание воздухом, водой или последующая сборка не выявят дефект.

Ещё одна трудность заключается в том, что герметичность и внешний вид не всегда нарушаются одинаковым образом. Шов может выглядеть непрерывным снаружи, но при этом содержать локальные пустоты или участки недостаточного проплавления. В других случаях операторы пытаются устранить утечки увеличением нагрева, создавая лишь вмятины, выплеск металла, коробление или износ электродов. Понимание того, как фактически работают машины для шовной сварки, помогает разделить эти проблемы вместо корректировки неверного параметра.

Как машины для шовной сварки создают герметичное соединение

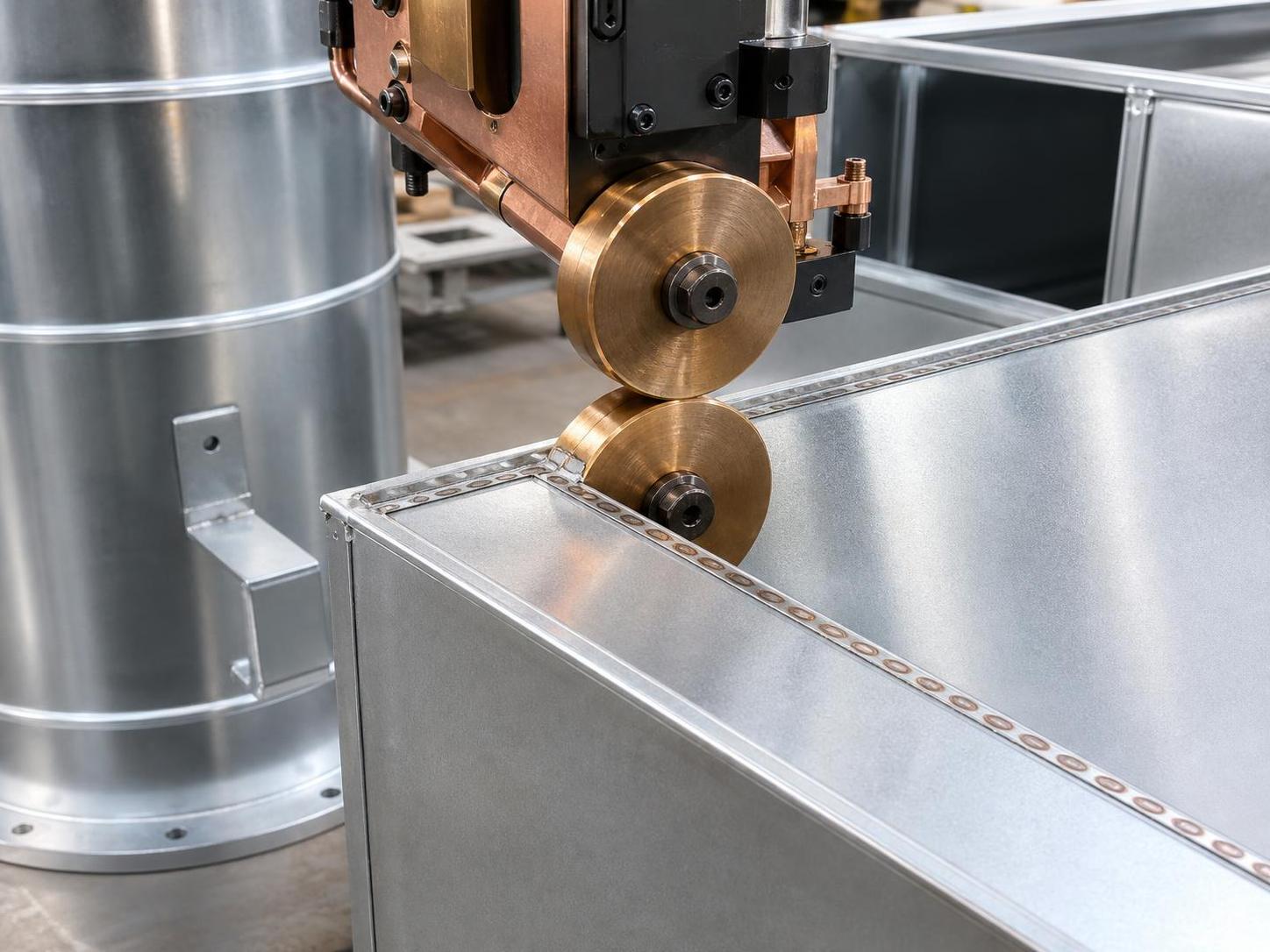

Машины для шовной сварки — это вид оборудования для сварки сопротивлением, использующий вращающиеся роликовые электроды вместо одноточечных электродов, применяемых при точечной сварке. Заготовки зажимаются между этими роликами из медного сплава, и электрический ток проходит через зону нахлёста или стыкового шва при приложении усилия. По мере вращения роликов машина формирует последовательность сварных точек, которые перекрываются достаточно, чтобы работать как непрерывный герметичный шов.

С практической точки зрения процесс зависит от четырёх взаимосвязанных действий. Во-первых, роликовые электроды поддерживают контакт и давление. Во-вторых, источник питания подаёт управляемый ток в течение заданного времени или по заданной схеме импульсов. В-третьих, заготовка перемещается относительно электродов с определённой скоростью. В-четвёртых, охлаждение и состояние роликов обеспечивают стабильность процесса при длительной работе. Герметичный результат достигается только при сохранении баланса между этими действиями.

Существуют два распространённых режима работы. При непрерывной шовной сварке ток подаётся постоянно во время движения роликов, что полезно, когда материалы и геометрия обеспечивают стабильный тепловвод. При прерывистой или импульсной шовной сварке ток быстро включается и выключается циклами, пока ролики продолжают вращаться. Это позволяет лучше контролировать расстояние между сварными точками и накопление тепла, что часто полезно для тонких материалов или деталей, склонных к деформации.

Герметизирующий эффект обеспечивается перекрытием сварных точек. Если сварные точки расположены слишком далеко друг от друга, шов больше напоминает ряд точечных сварных соединений и может оставлять пути для утечек между точками сплавления. Если перекрытие чрезмерно из-за слишком низкой скорости или слишком высокого нагрева, шов может перегреться, сильно оставить следы на поверхности или деформировать деталь. Поэтому машины для шовной сварки оценивают не только по номинальной мощности. Их реальная ценность заключается в воспроизводимом управлении усилием, током, временем, ведением шва и охлаждением.

Где операторы обычно неверно оценивают проблему

Одно распространённое заблуждение — считать любую утечку исключительно сварочным дефектом. Иногда сам шов не является первопричиной. Конструкция соединения, подготовка детали, прямолинейность кромки, ширина нахлёста или точность формовки уже могут выходить за пределы стабильного технологического окна. В таких случаях изменение только электрических настроек даёт смешанные результаты, поскольку машина пытается компенсировать механическую проблему.

Другая ошибка — предполагать, что больший нагрев всегда означает более плотную герметизацию. Дополнительный ток может временно скрыть плохую подгонку за счёт принудительного видимого сплавления, но также может вызвать выплеск металла, утонение материала и ускоренный износ роликов. Шов может пройти быструю визуальную проверку, но стать менее стабильным при более длительной работе. Это особенно актуально для шкафов и компонентов воздуховодов, где длинные прямые швы побуждают операторов увеличивать скорость или нагрев сверх того, что могут обеспечить условия контакта роликов.

Третья проблема — игнорирование подготовки на предшествующих этапах. Многие производственные линии уделяют большое внимание настройкам сварки, но меньше внимания тому, что происходит до сварки. Если сформованные секции не выровнены должным образом или сопрягаемые поверхности подготовлены непоследовательно, шовная сварочная машина получает вариации, которые не может полностью исправить. В цехах металлоконструкций и листовой обработки именно поэтому вспомогательное оборудование для подготовки кромок и обработки торцевых поверхностей может быть важнее, чем кажется на первый взгляд. Например, когда компоненты балок или колонн требуют точных сопрягаемых поверхностей перед последующими этапами сборки, в отдельной операции может использоваться такой станок, какфрезерный станок с ЧПУ для торцевого фрезерования, для повышения геометрической стабильности и уменьшения устранимых отклонений подгонки.

Что проверить перед изменением настроек машины для шовной сварки

Перед регулировкой процесса полезно проверять задание в фиксированном порядке. Это предотвращает множество проб и ошибок и упрощает определение того, связана ли проблема с электрической частью, механикой или материалом.

1. Проверьте конструкцию соединения.

   Убедитесь, что в изделии используется сварка шва внахлёст, сварка со сплющиванием нахлёста или другая форма соединения, подходящая для герметизации. Нахлёст должен быть стабильным, а состояние кромок должно обеспечивать устойчивый контакт по всей траектории сварки.

2. Осмотрите состояние материала.

   Проверьте наличие масла, окалины, покрытий, оксидных слоёв и неодинаковой чистоты поверхности. Сварка сопротивлением чувствительна к контактному сопротивлению, поэтому загрязнения часто проявляются как разбросанные дефекты, а не как одна очевидная точка отказа.

3. Осмотрите роликовые электроды.

   Проверьте профиль роликов, выравнивание, износ, состояние охлаждения и качество контактной поверхности. Изношенный или неправильно выровненный ролик может вызывать неравномерное давление и нестабильное формирование сварных точек, даже если электрическая программа не менялась.

4. Проверьте усилие и ведение шва.

   Если усилие электрода слишком низкое, шов может перегреваться или становиться неравномерным. Если оно слишком высокое, условия контакта могут измениться так, что снизится правильное тепловыделение. Ведение шва также имеет значение. Ролик, идущий вне заданной линии шва, часто создаёт утечки у кромок или формованных переходов.

5. Проверьте соответствие скорости тепловводу.

   Скорость перемещения должна соответствовать току и графику импульсов. Если скорость увеличивается без соответствующей корректировки, перекрытие сварных точек может стать недостаточным для герметичного шва.

6. Проверьте метод последующего контроля.

   Иногда процесс приемлем, но метод приемки не соответствует требованиям к изделию. Проверки на утечку воздуха, удержание воды и внешний вид не всегда выявляют один и тот же тип дефектов. Метод контроля должен соответствовать фактическим условиям эксплуатации детали.

Практические шаги для получения более надёжных герметичных результатов

После подтверждения основных условий наиболее эффективным подходом обычно является стабилизация процесса небольшими шагами, а не внесение крупных изменений одновременно. Машины для шовной сварки лучше всего реагируют, когда настройка выполняется для известного материала и состояния соединения.

1. Начинайте с чистой и воспроизводимой подгонки.

   Используйте контролируемую процедуру подготовки для резки, формовки, удаления заусенцев и загрузки в приспособление. Если детали поступают на сварочную станцию с переменным контактом, настройка процесса становится значительно менее осмысленной.

2. Сначала установите усилие электродов.

   Давление определяет характер контакта и влияет на тепловыделение. Установите стабильный диапазон усилия, прежде чем подбирать значения тока. Это создаёт более надёжную основу для последующих регулировок.

3. Регулируйте ток и время импульсов для перекрытия, а не только для внешнего вида.

   Цель состоит в стабильном расстоянии между сварными точками и достаточном перекрытии для блокировки путей утечки. Шов, который выглядит более гладким, не становится автоматически более герметичным. Оценивайте как визуальное состояние, так и функциональные испытания.

4. Согласуйте скорость с толщиной материала и геометрией.

   Длинные прямые швы на тонком листе могут допускать более производительные настройки, чем углы, переходы или сформованные кромки. Если один режим используется для деталей всех форм, уже это может объяснить нестабильные результаты.

5. Контролируйте накопление тепла на протяжении всего процесса.

   Охлаждение роликов, рабочий цикл и производственный ритм влияют на стабильность. Шов, который хорошо начинается и ухудшается позже, часто указывает на тепловое накопление или состояние электродов, а не на неправильные первоначальные настройки.

6. Записывайте комбинации, которые действительно работают.

   Хранение настроек по материалу, толщине и типу соединения сокращает переделки при изменении производства. Цеха, выполняющие несколько задач по изготовлению, часто получают пользу от того же принципа на различном оборудовании. Например, в операциях механической обработки некоторые системы торцевого фрезерования сохраняют несколько наборов параметров для быстрой переналадки, что полезно при обработке H-образных балок, коробчатых колонн, фланцев или аналогичных конструкционных заготовок. Такая дисциплина в управлении настройками хорошо применима и к сварке.

Как определить, связана ли проблема с возможностями процесса или качеством подготовки

Это полезное различие, поскольку не каждую проблему утечки следует решать на сварочной машине. Если машина для шовной сварки способна стабильно изготавливать качественные тестовые образцы в контролируемых условиях, но дефекты появляются только в смешанном производстве, процесс может быть достаточным, а вариации входящих деталей — нет. В таком случае корректировка требуется на предшествующих этапах.

Посмотрите, где возникают отказы. Случайные отдельные дефекты вдоль прямых швов часто указывают на нестабильность поверхности или контакта. Повторяющиеся дефекты в начале, конце, углах или формованных переходах скорее связаны с синхронизацией, реакцией усилия или поддержкой приспособления. Дефекты, сосредоточенные в определённых семействах деталей, могут указывать на различия в конструкции или подготовке, а не на ограничение машины.

Для производителей, работающих со сваркой и обработкой металла, этот более широкий взгляд важен. Жёстко организованная цепочка подготовки часто способствует лучшей герметизации, чем повторные корректировки на поздних стадиях. Это одна из причин, по которой некоторые цеха уделяют внимание качеству механической обработки в сопутствующих операциях. Оборудование с жёсткой конструкцией, программируемым управлением и стабильной геометрической точностью, такое какфрезерный станок с ЧПУ для торцевого фрезерования с максимальным диапазоном обработки 2500mm × 2000mm, соответствует этой логике подготовки, когда большие поверхности балок или колонн нуждаются в предсказуемой подготовке перед изготовлением или сборкой. Оно не заменяет контроль сварки, но может сократить вариации, поступающие в последующие процессы.

Надлежащие рабочие привычки, сокращающие повторяющиеся проблемы с утечками

Надёжная герметизация редко является результатом одной идеальной настройки. Обычно она достигается благодаря привычкам, поддерживающим узкое технологическое окно. Выполняйте обслуживание роликов регулярно, а не только после появления проблем. Очищайте и проверяйте контактные поверхности до того, как смена станет загруженной. Разделяйте наборы параметров по материалам и типам соединений вместо использования одного универсального режима. Делайте проверку образцов частью переналадки при изменении толщины, покрытия или формы детали.

Также полезно не рассматривать сварку, формовку и механическую обработку как изолированные подразделения. Резервуары, воздуховоды и шкафы чувствительны к накоплению ошибок. Небольшая проблема качества резки, перпендикулярности кромок, стабильности формовки или посадки в приспособлении может позже проявиться как утечка, выглядящая как сварочный дефект. Когда команды анализируют весь маршрут, а не только сварочную станцию, поиск неисправностей становится быстрее и точнее.
