В цехах по производству воздуховодов HVAC люди часто замечают нестабильность реза задолго до того, как связывают её с ножницами. Стопка оцинкованных листов может выглядеть нормально при загрузке, но когда детали поступают на гибку, формирование замков или сборку, начинают проявляться небольшие различия: одна панель слегка не соответствует прямому углу, у другой край с выраженными заусенцами, а третья имеет небольшое отклонение, которое замедляет сборку. Проблема не всегда очевидна. На многих предприятиях она проявляется в виде повторяющихся мелких задержек, дополнительных проверок и устранимых переделок.

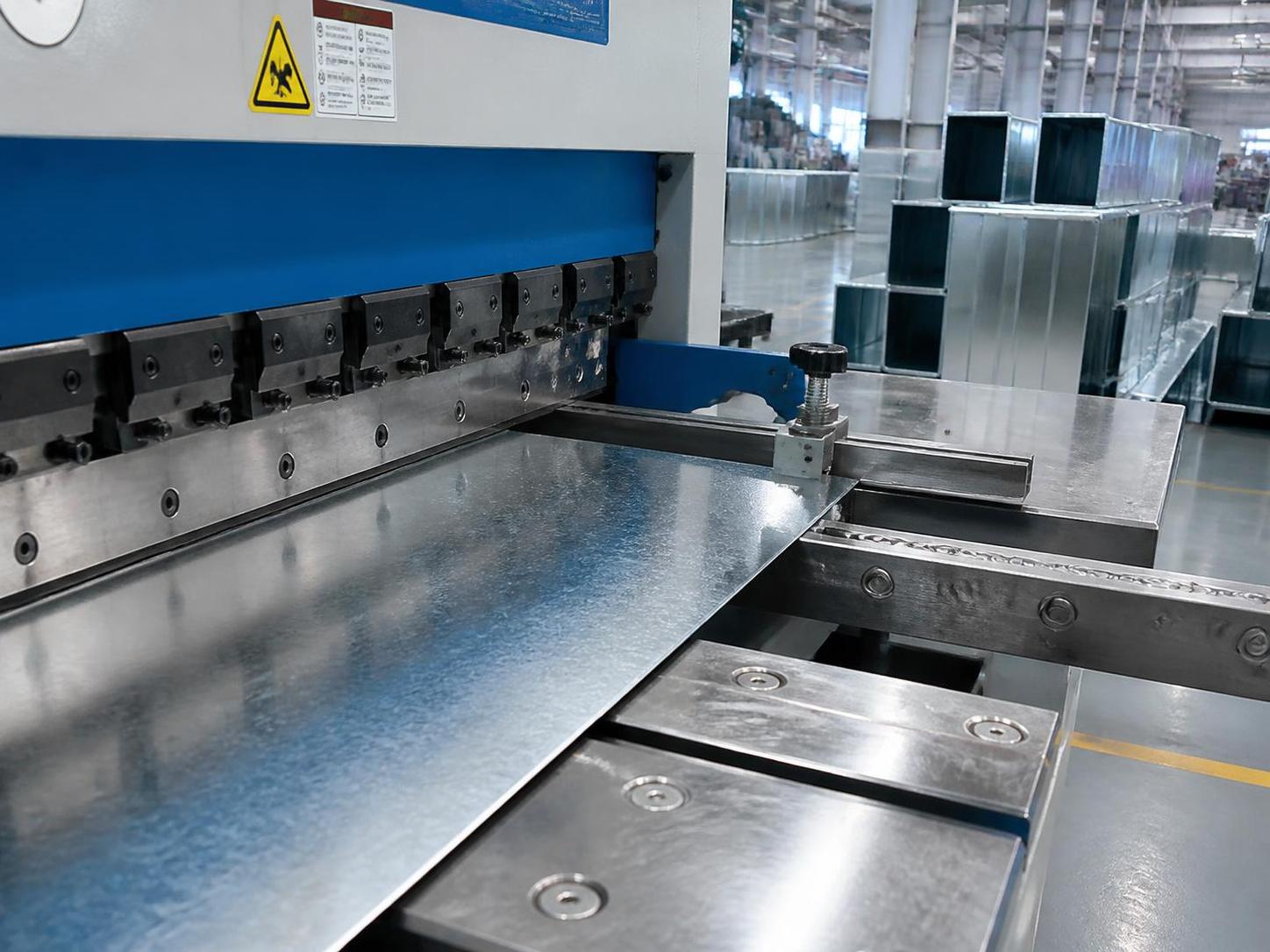

Именно поэтомугидравлические гильотинные ножницы важнее, чем может показаться на первый взгляд. При производстве воздуховодов операция резки задаёт основу для последующих процессов. Если длина реза, прямолинейность и состояние кромки различаются от партии к партии, затраты переносятся на последующие участки. Лучшая стабильность реза — это не только вопрос оборудования; это вопрос управления процессом, влияющий на производительность, ритм работы персонала, качество герметизации и расход материала.

С чего обычно начинается неравномерная резка

Распространённая ошибка — объяснять всю нестабильность техникой работы оператора. Действия оператора действительно имеют значение, однако на практике причины часто связаны с состоянием оборудования, поведением материала, соблюдением настроек и производственной нагрузкой. Когда цех пытается поддерживать темп при изготовлении воздуховодов разных размеров и частой смене материалов, даже производительная машина может начать давать неравномерные результаты при отклонении настроек.

Одним из первых факторов, которые следует проверить, является состояние ножей. Гидравлические гильотинные ножницы могут продолжать резать при изношенных ножах, но это не означает, что рез выполняется качественно. Затупившиеся или неравномерно изношенные ножи часто приводят к более грубым кромкам, увеличению заусенцев и небольшим отклонениям качества реза по ширине листа. Если характер износа одной стороны ножа отличается от другой, рез может выглядеть приемлемым на коротких деталях, но стать более заметным на длинных панелях, используемых для прямоугольных секций воздуховодов.

Зазор между ножами — ещё один частый источник проблем. Если зазор слишком мал для данной толщины листа, кромка может деформироваться, а износ инструмента ускоряется. Если он слишком велик, кромка может рваться вместо чистого среза. Предприятия, выпускающие воздуховоды HVAC, часто обрабатывают листы разной толщины короткими сериями, поэтому настройка зазора, хорошо работавшая ранее в течение дня, через несколько часов может оказаться неподходящей.

Также важна работа прижимов. Когда лист не зажат равномерно до опускания ножа, во время реза возможно незначительное смещение. Его может быть сложно заметить визуально, особенно при работе с тонколистовым металлом, однако позднее оно проявляется как отклонение размеров или нарушение прямоугольности. На линии производства воздуховодов, где повторяющиеся детали должны соответствовать друг другу, такое небольшое смещение становится дорогостоящим.

Признаки, указывающие на ножницы, а не на последующие операции

Некоторые производственные проблемы выглядят как дефекты формовки или сборки, но фактически начинаются на этапе резки. Если углы после гибки не совпадают стабильно, подготовка швов различается сильнее ожидаемого или работники постоянно повторно измеряют детали перед передачей дальше, стоит вернуться к проверке ножниц.

Обычно одновременно проявляется несколько признаков. Один из них — повторная корректировка заднего упора, поскольку операторы перестают доверять первоначальной настройке. Другой — различие качества между первыми несколькими деталями и серединой партии. Третий — приемлемые размеры в сочетании с плохим качеством кромки, что обычно означает: деталь «правильно измерена», но неправильно ведёт себя на последующих операциях.

Для цехов, управляющих производственными графиками, это различие важно. Если первопричиной является нестабильность реза, добавление большего числа проверок на последующих этапах устраняет только симптом. Реальный результат достигается за счёт стабилизации процесса резки, чтобы изначально создавать меньше дефектов.

Начните с соблюдения настроек, которым часто пренебрегают при высокой загрузке

Когда давление по объёму выпуска возрастает, возникает соблазн сократить время на настройку. Материал быстро загружается, используются параметры предыдущей работы, и запуск производится потому, что размеры кажутся достаточно близкими. Именно здесь часто начинает снижаться стабильность.

Более надёжный подход — рассматривать каждую смену материала как новое событие настройки, даже если разница в толщине кажется небольшой. Перед началом полного производства проверьте тип листа, фактический диапазон толщин, зазор между ножами, состояние прижимов и базовую настройку заднего упора. В производстве HVAC многие детали повторяются, поэтому люди предполагают стабильность процесса. Однако повторяющаяся деталь из рулона с немного отличающимися характеристиками может по-другому вести себя при резке.

Также полезно проверить, лежит ли лист ровно и подаётся ли он перпендикулярно к упору. Если поступающий материал имеет остаточные напряжения, волнистость или незначительную серповидность, машина всё ещё может его резать, но повторяемость пострадает. Поэтому некоторые предприятия повышают стабильность резки не только регулировкой самих ножниц, но и ужесточением практик подачи и выравнивания листа на предыдущих операциях.

Повторяемости заднего упора следует уделять больше внимания, чем обычно

Во многих мастерских задний упор рассматривается как простая функция позиционирования. В действительности это одна из основных точек контроля повторяемой длины. При наличии люфта, загрязнений, плохой центровки или нестабильного контакта с упором длина реза может меняться, даже если гидравлическая система работает нормально.

Для тонких материалов воздуховодов практической проблемой является прогиб листа при позиционировании. Если операторы каждый раз толкают лист с разным усилием или опорные столы не удерживают лист в горизонтальном положении, контакт с упором может быть нестабильным. Особенно это заметно на крупногабаритных заготовках. Улучшение опоры со стороны подачи и стандартизация способа подачи материала к упору могут уменьшить отклонения без изменения самой машины.

Ещё одна полезная привычка — проверять на пробных деталях не только номинальную длину, но и совпадение диагоналей. Деталь может пройти базовую проверку длины, но всё же создавать проблемы позже, поскольку недостаточно прямоугольна для точной гибки и сборки.

Стабильность реза повышается, когда обслуживание связывают с симптомами, а не только с календарными датами

Плановое обслуживание важно, но в производстве листового металла полезно связывать задачи обслуживания с фактическими признаками качества. Если уровень заусенцев повышается, деформация кромки становится более заметной или операторы сообщают, что определённые длины стало сложнее выдерживать, не ждите планового окна обслуживания, прежде чем начать проверку.

Стабильность гидравлической системы должна быть частью такой проверки. Нестабильность давления, проблемы с реакцией клапанов или задержки движения могут влиять на плавность выполнения реза. Машина может продолжать работать в каждом цикле, но небольшая нестабильность хода резания способна снизить повторяемость. То же относится к компонентам прижима, направляющим поверхностям и посадке ножей. Стабильность зависит не только от того, правильно ли машина запускается и останавливается.

Здесь также помогает документация. Не длинные отчёты, а практические записи: какой материал обрабатывался, какое положение ножа использовалось, увеличились ли заусенцы, помогла ли регулировка устранить проблему. Со временем эти записи упрощают определение того, связана ли проблема с определённой толщиной листа, состоянием ножа или конкретной производственной сменой.

Поведение материала часто является скрытой переменной

Не каждая нестабильность вызвана машиной. Производство воздуховодов HVAC обычно связано с различной отделкой листа, состоянием покрытий и вариациями от партии к партии. Два листа с одинаковой номинальной толщиной не всегда одинаково реагируют на действие ножа. Одни дают более чистое отделение, другие больше склонны к деформации кромки или небольшому смещению при зажиме.

Поэтому стабильный процесс должен включать проверку материала, а не только проверку оборудования. Если цех получает листы от разных поставщиков или с различной плоскостностью, ожидать идентичного поведения при резке без корректировки настроек нереалистично. Более правильный подход — внедрить быструю процедуру проверки до запуска серии: отрезать несколько деталей, осмотреть состояние кромки, проверить повторяемость длины и подтвердить прямоугольность перед выпуском партии.

В более крупных производственных условиях такой подход часто распространяется за пределы самой линии воздуховодов. Предприятия, обрабатывающие как тонколистовой металл, так и конструкционную сталь, иногда обнаруживают, что стабильность обеспечивается согласованием всей производственной концепции: чётким определением стандартов настройки, контроля параметров и функций оборудования. Именно поэтому некоторые предприятия, совершенствующие технологический поток, могут также рассматривать другое интегрированное оборудование, например установки3 в 1 для сварки двутавровых балок, используемые в производстве двутавровых балок, где сборка, сварка и правка объединены для снижения отклонений, связанных с перемещением между операциями. Это другое применение, но управленческий вывод аналогичен: меньше неконтролируемых передач обычно означает лучшую повторяемость.

Практические корректировки, которые обычно дают наибольший эффект

Если нестабильность реза уже влияет на производство воздуховодов, наиболее эффективным решением обычно является не полная модернизация. Чаще контроль восстанавливают несколько целевых корректировок.

Во-первых, проверяйте характер износа ножа, а не только то, является ли нож «старым» или «новым». Неравномерный износ говорит больше, чем один лишь срок эксплуатации. Во-вторых, подбирайте зазор между ножами под фактически обрабатываемый материал, а не под предыдущую работу. В-третьих, убедитесь, что давление прижима действует равномерно по всей рабочей ширине. В-четвёртых, проверьте, позволяют ли опорные поверхности листу доходить до упора без скручивания или провисания.

В-пятых, уменьшите устранимые различия в обращении с материалом. Если один оператор слегка подаёт листы, а другой с силой прижимает их к упору, процесс уже не является по-настоящему повторяемым. Краткий внутренний стандарт загрузки, выставления по упору и утверждения пробного реза может повысить стабильность сильнее, чем ожидается. Нет необходимости превращать его в сложный документ контроля. Достаточно определить несколько действий, которые каждый раз должны выполняться одинаково.

Наконец, при поиске неисправностей разделяйте проблемы размеров и проблемы качества кромки. Если длина нестабильна, сначала сосредоточьтесь на упоре, подаче листа и его перемещении во время зажима. Если длина стабильна, но кромка плохая, сосредоточьтесь на состоянии ножа, зазоре и качестве хода резания. Рассмотрение обеих проблем как одной общей «проблемы ножниц» замедляет диагностику.

Когда ассортимент продукции часто меняется

Цехи с большим разнообразием размеров воздуховодов обычно сильнее страдают от нестабильности, поскольку переналадка выполняется очень часто. В такой среде цель состоит не только в точной резке, но и в быстром возврате к точной резке после каждой переналадки.

Полезный метод — держать рядом с машиной справочные данные по распространённым материалам и группам деталей. Это могут быть предпочтительные диапазоны зазоров, история поворота ножей или известные моменты, когда начинают увеличиваться заусенцы. Когда эти данные легко доступны, команда с меньшей вероятностью полагается на память. Это особенно важно в загруженные смены, когда небольшие допущения накапливаются и превращаются в измеримые отклонения.

Также может быть целесообразно проверить, не используются ли ножницы для работ за пределами диапазона, в котором они обеспечивают наиболее стабильную производительность. Иногда проблемы качества на самом деле являются проблемами соответствия оборудования задаче. Если размер листа, толщина или производственный режим переводят машину в менее стабильную зону работы, это следует учитывать при планировании процесса, а не ожидать одинакового результата для каждого типа работы.

Как определить, связана ли проблема с процессом или машина требует вмешательства

Не каждую нестабильность можно устранить только соблюдением настроек. Если выравнивание ножей невозможно поддерживать, если задний упор теряет повторяемость после регулировки или если гидравлическое движение кажется нестабильным от цикла к циклу, может потребоваться более глубокое сервисное обслуживание. Главное — прийти к такому выводу на основе фактов, а не раздражения.

Для руководителей, координирующих решения по оборудованию, это часто является поворотным моментом. Если команда уже стабилизировала обращение с материалом, стандартизировала настройку, подтвердила состояние ножей и проверила работу упора, но результат по-прежнему меняется, тогда становится оправданной проверка на уровне машины. Это гораздо лучшая основа для планирования обслуживания, чем реакция исключительно на жалобы с последующих участков.

Та же логика применяется при более широкой оценке производственного оборудования. Независимо от того, включает ли процесс резку тонколистового металла для воздуховодов или более крупные производственные системы, такие каксварочная машина 3 в 1 для двутавровых балок, стабильность обычно достигается за счёт соответствия возможностей машины, соблюдения настроек и технологического потока, а не концентрации на одном факторе в отдельности.

Для производства воздуховодов HVAC лучшие результаты резки обычно начинаются с небольших корректировок, выполненных в правильных местах: более тщательного контроля состояния ножей, более осознанной настройки зазора, более устойчивой поддержки листа и меньшего количества предположений при ежедневной настройке. Когда эти области контролируются, гидравлические гильотинные ножницы, как правило, обеспечивают повторяемый рез, благодаря которому остальная линия работает более плавно.
