Для менеджеров по контролю качества и безопасности гидравлическая гильотинная машина для резки листового металла редко является просто еще одним производственным активом. Это точка, где сходятся риски для оператора, качество реза, износ инструмента, надежность гидравлики и обязательства по соблюдению требований. На практике большинство людей, ищущих информацию по этой теме, не нуждаются в базовом определении машины. Они пытаются понять, что необходимо проверять до того, как проблема приведет к травме, выпуску несоответствующей продукции или предотвратимой остановке оборудования.

Это важно, поскольку риски при резке часто недооцениваются. По сравнению с внешне более сложным оборудованием, таким как лазерные системы или роботизированные ячейки, гильотинные ножницы могут казаться механически простыми. Однако профиль опасностей серьезен: открытые зоны реза, движение прижимов, перемещение заднего упора, гидравлическое давление, накопленная энергия, острые кромки материала, а также склонность операторов обходить стандартные проверки, когда производство работает в условиях дефицита времени. Машина, которая по-прежнему «режет нормально», уже может отклоняться от приемлемого состояния безопасности и контроля.

Почему эта машина требует более пристального внимания к контролю

Гидравлическая гильотинная машина для резки одновременно влияет на два критически важных результата: безопасность на рабочем месте и стабильность размеров. Во многих цехах обработки листового металла эти вопросы управляются раздельно: службы безопасности сосредоточены на ограждениях и блокировке энергии, а службы качества — на заусенцах, изгибе листа, перпендикулярности и состоянии ножей. Такое разделение является ошибкой. Одни и те же основные проблемы, такие как неправильный зазор между ножами, нестабильное усилие прижима, утечки гидравлики, изношенные компоненты заднего упора или несвоевременное техническое обслуживание, могут приводить как к небезопасным действиям, так и к выпуску несоответствующих деталей.

Например, при ухудшении качества реза операторы могут начать вручную компенсировать проблему, перемещая листы ближе к линии ножа, неудобно поддерживая материал или выполняя повторные подрезные резы. Такие обходные действия увеличивают риск контакта рук с опасной зоной и риск при обращении с материалом. Аналогично, когда ограждения или световые защитные устройства слишком часто прерывают производство из-за плохой регулировки, некоторые предприятия начинают воспринимать систему безопасности как помеху, а не как средство контроля. Такой культурный сдвиг часто служит ранним предупреждением о будущем инциденте.

Начните с базового уровня соответствия требованиям, но не останавливайтесь на этом

При проверке, ориентированной на стандарты и сертификацию, первый вопрос заключается в том, соответствуют ли конструкция, монтаж и рабочее состояние машины применимым местным требованиям, внутренним правилам EHS и критериям аудита, установленным заказчиком. Для экспортируемого или импортируемого оборудования заявления о CE или управлении качеством, связанном с ISO, следует рассматривать как часть пакета документации, а не как доказательство того, что машина в настоящее время безопасна в эксплуатации. Декларация, заводская табличка или брошюра поставщика не заменяют проверку на месте ограждений, логики управления, аварийных остановов, целостности электрической системы и состояния технического обслуживания.

Поэтому менеджеры по качеству и безопасности должны разделять проверку на три уровня:

• Документальное соответствие: руководства, электрические чертежи, гидравлические схемы, записи о техническом обслуживании, декларации и журналы обучения.
• Техническое состояние: фактическое состояние ограждений, ножевого узла, гидравлики, органов управления, блокировок и вспомогательных систем.
• Операционный контроль: используют ли реальные операторы машину в рамках безопасных процедур загрузки, обращения с материалом и контроля.

Многие внутренние аудиты не проходят успешно, потому что ограничиваются первым уровнем. На бумаге все существует. В цехе ножная педаль может быть повреждена, заднее ограждение может быть снято для доступа, а настройка зазора ножей может выполняться на глаз без каких-либо документированных критериев приемки.

Приоритетные точки проверки безопасности

Передняя зона реза является очевидным объектом внимания, но не должна быть единственным. Компетентная проверка должна рассматривать машину как последовательность взаимодействий оператора с оборудованием.

1. Защита зоны выполнения операции

Зона реза должна предотвращать попадание рук или пальцев в опасную зону во время хода резки. В зависимости от конструкции машины защита может обеспечиваться защитными устройствами для пальцев, прижимными устройствами, стационарными барьерами или другими защитными мерами. Ключевой вопрос проверки заключается не в том, существует ли ограждение, а в том, действительно ли оно ограничивает доступ в реальных рабочих условиях, включая работу с тонкими листами, узкими полосами и удаление обрезков.

Обращайте внимание на признаки того, что операторы регулярно просовывают руки под ограждения, чтобы выровнять короткие заготовки. Это одно из наиболее распространенных несоответствий между конструкцией машины и поведением персонала в цехе.

2. Аварийный останов и реакция системы управления

Устройства аварийного останова должны быть доступными, четко обозначенными и проверяться на срабатывание. Однако не менее важно подтвердить, что эффективность остановки является реальной. Медленная или нестабильная реакция, особенно на старых гидравлических системах, может указывать на проблемы с клапанами, износ системы управления или недостаточное техническое обслуживание. При использовании двухручного управления, педали или других способов приведения в действие необходимо проверять их состояние и логику в контексте полного цикла, а не только как отдельные компоненты.

3. Опасности задней зоны и заднего упора

При проверках безопасности задней части машины часто уделяется недостаточно внимания. Задний упор может создавать риск раздавливания или защемления, особенно во время технического обслуживания, наладки, устранения застреваний или доступа персонала к задней зоне в тесных мастерских. Следует тщательно оценивать заднее ограждение, ограничение доступа и процедуры блокировки энергии при обслуживании. Если операторы или технические специалисты могут получить доступ к движущимся узлам заднего упора без изоляции энергии, риск не является теоретическим.

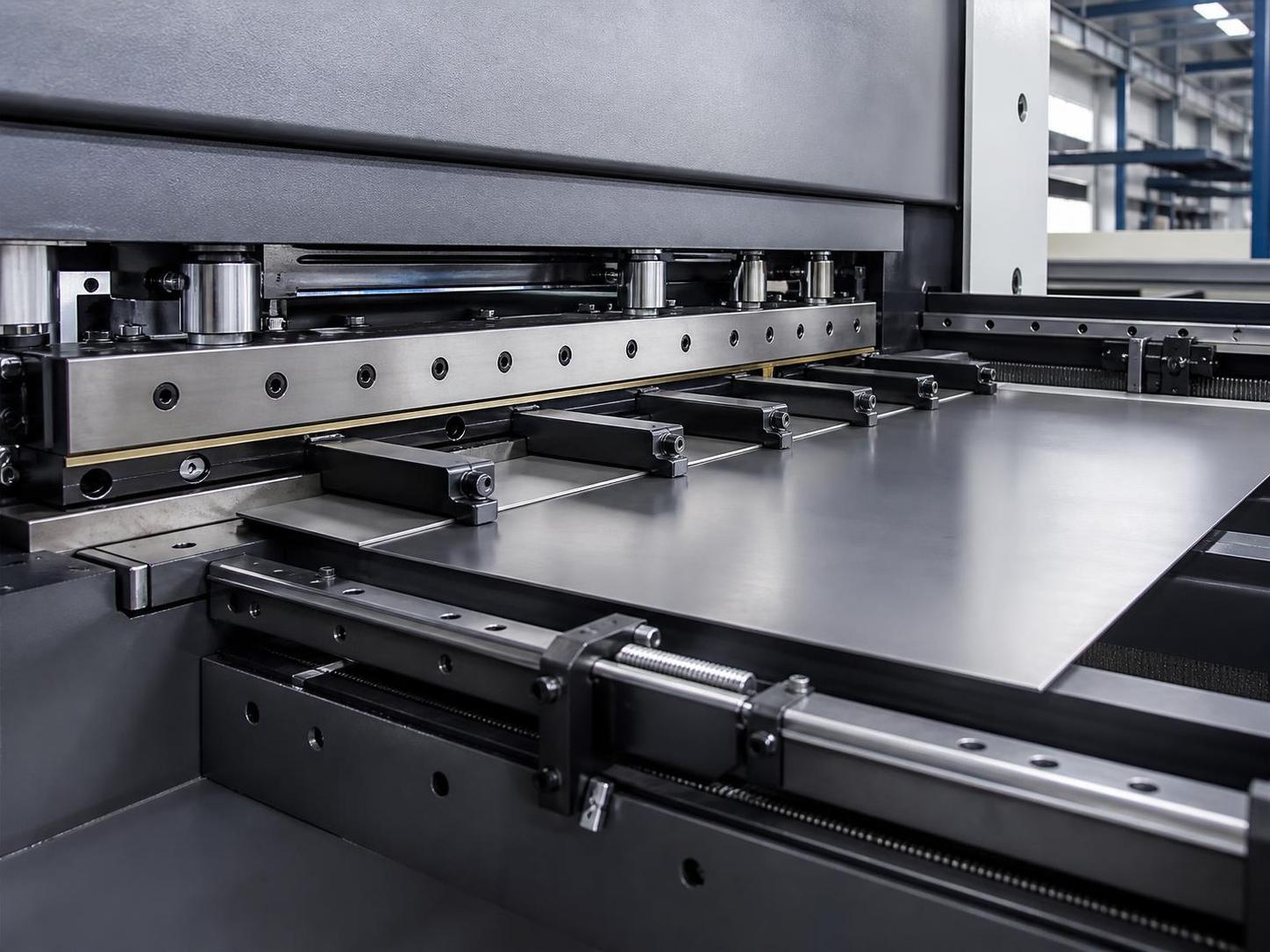

4. Состояние системы прижимов

Прижимы должны надежно удерживать материал до и во время реза. Неравномерное давление, запаздывающий контакт или изношенные контактные поверхности могут приводить к смещению, выбросу или подъему листов. С точки зрения качества это влияет на прямолинейность и повторяемость. С точки зрения безопасности это увеличивает непредсказуемое перемещение материала. Проверяйте наличие гидравлического дисбаланса, износа уплотнений, загрязнений и любых признаков того, что операторы компенсируют проблему чрезмерной ручной поддержкой листа.

5. Целостность гидравлической системы

Утечки — это не просто вопрос чистоты рабочего места. Они могут указывать на ухудшение состояния уплотнений, старение шлангов, нестабильность давления или отложенное техническое обслуживание. Гидравлические гильотинные ножницы зависят от контролируемого усилия и движения; нестабильное поведение гидравлики может влиять на повторяемость хода, действие прижимов и характеристики остановки. Проверки должны включать шланги, фитинги, цилиндры, резервуары, поведение давления, чистоту масла и необычное повышение температуры. Масло на полу также создает риск скольжения вокруг машины, которая уже работает с заготовками с острыми кромками.

6. Состояние ножей и настройка зазора между ножами

Проверка ножей иногда рассматривается исключительно как вопрос качества, однако плохое состояние ножей изменяет поведение машины. Чрезмерный износ, выкрашивание, плохая параллельность или неправильный зазор могут увеличивать усилие резки, ухудшать образование заусенцев, деформировать лист и побуждать операторов использовать неподходящую толщину материала или выполнять повторные резы. Эти же условия могут также вызывать аномальную вибрацию, шум или неожиданное перемещение детали.

Зазор следует проверять с учетом типа и толщины материала, а не оставлять на одной «универсальной» настройке. Распространенное предположение о том, что опытные операторы могут определять приемлемый зазор только по внешнему виду реза, верно лишь отчасти. К тому моменту, когда дефекты кромки становятся заметными, ножи и компоненты привода уже могут испытывать ненужные нагрузки.

Точки контроля, непосредственно влияющие на риск выпуска несоответствующей продукции

Менеджеры по качеству обычно обращают внимание на ножницы, когда начинают поступать жалобы с последующих операций: детали поступают на гибку, сварку или сборку с нестабильными размерами, скручиванием, серповидностью или значительными заусенцами. К этому времени машина часто уже некоторое время работает вне контроля. Более эффективный подход — проверять входные факторы, которые прогнозируют эти отказы.

• Повторяемость и точность позиционирования заднего упора по всему диапазону перемещения.
• Перпендикулярность реза относительно бокового упора или базового выравнивания.
• Острота ножей и равномерность картины износа по рабочей длине.
• Стабильность давления прижима для узких, широких, тонких и листов с покрытием.
• Следы на чувствительных листах, вызванные зажимами или загрязненными опорами.
• Состояние стола, опорного рычага и направляющих, влияющее на стабильность подачи листа.
• Обращение с обрезками, которое может согнуть, поцарапать или загрязнить готовые заготовки.

Эти проверки особенно важны, когда ножницы подают материал на процесс с низкой допустимостью отклонений качества кромки, например при изготовлении декоративных панелей или прецизионной гибке. Заусенец, который кажется допустимым на ножницах, позднее может стать проблемой посадки в приспособлении или проблемой подготовки к сварке.

Что должно входить в практическую процедуру аудита

Рабочая процедура проверки не должна быть настолько сложной, чтобы она разрушалась под производственным давлением. Для большинства предприятий многоуровневый ритм работает лучше, чем один длинный контрольный список.

Ежедневные проверки оператора

• Состояние ограждений и правильность их положения.
• Проверка функции аварийного останова.
• Видимые гидравлические утечки или аномальный шум.
• Реакция педали, кнопок и панели управления.
• Базовая проверка образца реза на наличие заусенцев, изгиба и отклонений размеров.
• Чистота рабочей зоны, скопление отходов и состояние пола.

Еженедельные проверки или проверки руководителя смены

• Ослабление крепежных элементов, необычная вибрация и состояние прижимов.
• Проверка выравнивания и повторяемости заднего упора.
• Состояние крепления ножей и признаки неравномерного износа.
• Состояние заднего ограждения и контроль доступа.
• Рассмотрение аномалий, о которых сообщили операторы и которые временно допускались.

Периодическая техническая проверка

• Стабильность гидравлического давления и состояние компонентов.
• Чистота электрического шкафа и целостность соединителей.
• Проверка логики блокировок и цепи останова.
• Калибровка зазора ножей и его связь с качеством реза.
• Проверки фундамента, горизонтальности и структурной деформации, где это применимо.
• Анализ записей о техническом обслуживании на предмет повторяющихся отказов и регулярных регулировок.

Важным моментом является прослеживаемость. Если машина постоянно требует одной и той же регулировки, проблема не «решается» каждый раз при ее повторной настройке. Такая закономерность обычно указывает на износ, загрязнение, неправильное использование оператором или несоответствие возможностей машины фактическим производственным потребностям.

Распространенные предположения, которые не подтверждаются в реальных мастерских

В производственной среде широко распространены несколько представлений, однако они создают слепые зоны при аудитах.

«Если машина имеет маркировку CE, вопрос безопасности закрыт.»
Не обязательно. Маркировка и предоставленные документы могут подтверждать соответствие на момент вывода на рынок, однако модификации на площадке, история обслуживания, местная интеграция и фактическое эксплуатационное поведение определяют текущий риск.

«Проблемы качества реза в основном связаны с операторами.»
Иногда это так, но повторяющиеся дефекты кромки часто указывают на состояние машины, настройку ножей, нестабильность прижима или вариации материала. Слишком раннее обвинение операторов обычно откладывает настоящее решение.

«Ножницы проще и менее опасны, чем оборудование с CNC.»
По архитектуре управления они могут быть проще, но это не делает опасность ниже. К более простым машинам часто относятся с меньшей осторожностью, что может увеличить воздействие риска.

«Если в обслуживании нет записей о серьезных поломках, машина в порядке.»
Отсутствие записей о катастрофических отказах мало говорит о целостности ограждений, эффективности остановки, износе ножей или хроническом дрейфе качества.

Как ориентированное на стандарты мышление должно влиять на решения по закупке и модернизации

При оценке новой или заменяемой гидравлической гильотинной машины менеджеры по качеству и безопасности должны влиять на решение раньше, чем это обычно происходит. Обсуждения закупки, как правило, сосредоточены на мощности резки, частоте ходов и цене. Это важно, но не показывает, будет ли машину легко проверять, обслуживать и поддерживать в соответствии с требованиями с течением времени.

Полезные вопросы включают:

• Насколько доступны точки регулировки ножей и можно ли устанавливать их с повторяемостью?
• Соответствует ли конструкция ограждений фактическому ассортименту размеров листов и задачам операторов?
• Как контролируются опасности в задней зоне при нормальной эксплуатации и обслуживании?
• Доступны ли диагностические функции для гидравлических неисправностей и неисправностей системы управления?
• Какая документация предоставляется для валидации, обучения и профилактического обслуживания?
• Насколько легко проверить точность заднего упора после обслуживания или замены ножей?
• Какие изнашиваемые детали и гидравлические компоненты могут обслуживаться на местном уровне?

Здесь может быть полезен опыт работы со смежным оборудованием. В других системах формообразования покупатели все чаще ценят не только производительность машины, но и диагностируемость, повторяемость и ремонтопригодность. Например, некоторые пользователи, рассматривающие гидравлический трубогибочный станок с NC, уделяют особое внимание управлению на базе PLC, самодиагностике, позиционированию с сервоуправлением и долговечной оснастке, поскольку эти функции уменьшают ошибки настройки и ускоряют выявление неисправностей. Такой же подход стоит применять к ножницам: машина, которую проще проверять и верифицировать, обычно остается более безопасной и стабильной в производстве.

Когда риск часто увеличивается после установки

Период после ввода в эксплуатацию часто оказывается более опасным, чем предполагают приемочные испытания. После начала производства одновременно возникают несколько факторов давления: смешанные партии материалов, срочные заказы, неопытные операторы, импровизированные методы обращения с большими листами и техническое обслуживание, отложенное до следующей плановой остановки. В таких условиях даже правильно подобранная машина может перейти к небезопасным практикам.

Особое внимание следует уделять случаям, когда:

• ассортимент материалов расширяется за счет более тонких, толстых, покрытых или высокопрочных листов по сравнению с первоначальным планом;
• операторы чаще обрабатывают короткие обрезки или узкие полосы;
• целевые показатели выпуска увеличиваются, а интервалы контроля незаметно растягиваются;
• машину перемещают, повторно выравнивают или интегрируют в новую компоновку линии;
• ограждения модифицируются для улучшения доступа или повышения скорости.

Каждое из этих изменений может повлиять как на профиль безопасности, так и на результат резки, даже если никто формально не классифицирует это изменение как существенное.

Каким должен быть эффективный следующий шаг для менеджеров по качеству и безопасности

Полезный следующий шаг — не очередной типовой контрольный список, скачанный из интернета. Это проверка, специфичная для конкретной машины, которая связывает средства контроля безопасности с возможностями процесса. На практике это означает выбрать одну гидравлическую гильотинную машину, пройти полный рабочий цикл, проверить реальное поведение операторов, верифицировать эффективность остановки и ограждений, изучить историю обслуживания и сопоставить эти результаты с фактическими дефектами реза и схемами переделки.

Если такая проверка выявляет повторяющиеся проблемы с заусенцами, нестабильные размеры заготовок, утечки масла, частое ручное перемещение или отсутствие задних защитных средств, машину следует рассматривать как объединенный приоритет EHS и качества. Обычно это позволяет предпринять корректирующие действия быстрее и с более устойчивым результатом, чем если каждый отдел будет решать только свою часть проблемы.

Для большинства производственных площадок вопрос заключается не в том, достаточно ли важна гидравлическая гильотинная машина для тщательной проверки. Вопрос в том, продолжает ли организация рассматривать ее как базовый вспомогательный актив, хотя ею следует управлять как контролируемой точкой риска в производственной системе.
