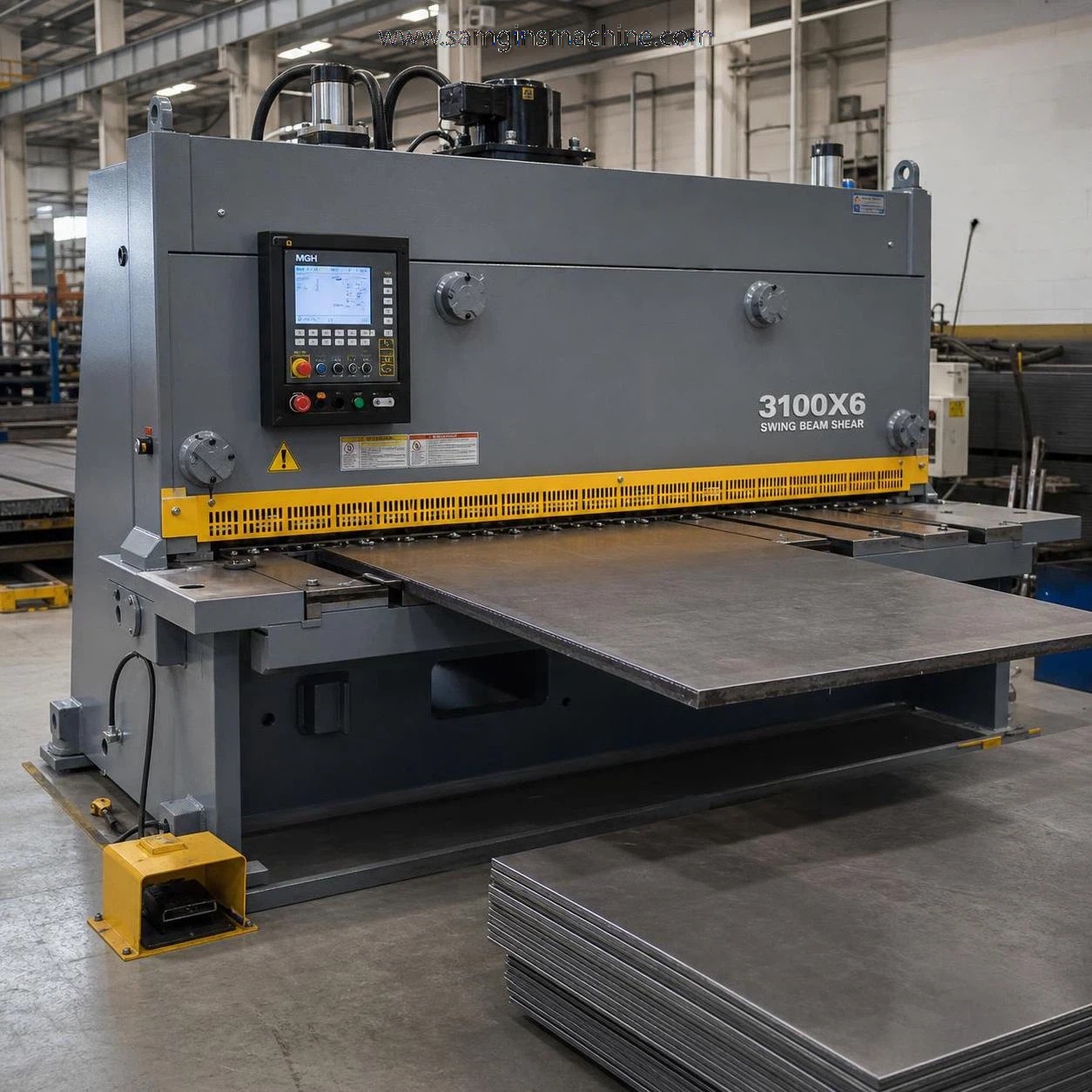

Точность маятниковых гильотинных ножниц: ключевые проверки перед выбором оборудования

Перед выбором маятниковых гильотинных ножниц техническим специалистам необходимо смотреть не только на базовые характеристики, но и на факторы, напрямую влияющие на точность реза, повторяемость и долгосрочную производительность. От жесткости рамы и регулировки зазора между ножами до стабильности гидравлики и точности управления — каждая деталь влияет на качество производства. В этом руководстве изложены ключевые проверки, которые помогут убедиться, что маятниковые ножницы соответствуют строгим требованиям к обработке металла и обеспечивают надежные результаты в реальных производственных условиях.

Если вы оцениваете маятниковые ножницы для фактического производства, каталог обычно является наименее полезным местом для начала. Почти каждый поставщик может указать толщину реза, мощность двигателя и длину ножа. Машину, которая сохраняет точность со временем, от той, что постепенно становится источником брака, отличает ее поведение под нагрузкой, после многократных циклов и при обычной эксплуатации в цеху.

Хорошая техническая оценка должна дать ответ на один практический вопрос: будет ли эта машина по-прежнему резать ровно, чисто и повторяемо спустя месяцы работы с различными материалами, разными операторами и на реальной производственной скорости? Именно этот стандарт следует использовать.

Начните с качества реза, которое вам действительно необходимо

Многие ошибки при покупке возникают потому, что оценка начинается с максимальной производительности, а не с требований к деталям. Маятниковые ножницы, рассчитанные на определенную толщину, могут технически ее резать, но это не означает, что они будут ежедневно обеспечивать приемлемое состояние кромки, уровень заусенцев, перпендикулярность или размерный допуск на данном материале.

• Определите распространенные марки материалов, а не только самую толстую листовую заготовку.
• При оценке отдельно рассмотрите низкоуглеродистую сталь, нержавеющую сталь и листы повышенной прочности.
• Подтвердите типичную ширину реза и частоту коротких резов по сравнению с резами на полную длину.
• Установите реальный стандарт приемки по прямолинейности кромки, скручиванию и заусенцам.

Если поставщик не может обсудить качество реза в зависимости от типа материала и диапазона толщин, это уже является тревожным сигналом. Маятниковые ножницы, хорошо работающие с листовой углеродистой сталью, могут вести себя иначе при резке нержавеющей стали, особенно вблизи верхней границы своего диапазона.

Проверьте жесткость рамы, прежде чем доверять заявлениям о точности

Жесткость рамы — один из параметров, на который покупатели часто обращают внимание лишь после установки. Когда рама станка, поперечная балка или держатель ножа недостаточно жесткие, обычно возникают конусность, неравномерный зазор по длине ножа и качество кромки, меняющееся от одной стороны листа к другой.

Спросите, как изготавливается рама, выполняются ли сварка, снятие внутренних напряжений и механическая обработка. Не принимайте расплывчатые формулировки вроде «высокопрочная конструкция» без подробностей. Для станков и оборудования для обработки металла технологическая дисциплина важнее рекламных формулировок. Компании, работающие в соответствии с системами ISO9001 и производственным контролем, ориентированным на CE, часто документируют это более четко, но вам все равно необходимо увидеть, что именно включено в производственный процесс и записи контроля.

Практическая проверка: запросите подтверждение механической обработки ключевых монтажных поверхностей и уточните, проверяется ли выравнивание после сварки и термообработки. Если эта информация отсутствует, долгосрочной точности доверять сложнее.

Регулировка зазора между ножами — не второстепенная деталь

Для работы маятниковых ножниц контроль зазора между ножами находится в самом центре точности. Плохая регулировка проявляется в виде сильных заусенцев, деформации листа, чрезмерного износа ножей и резов, которые выглядят приемлемо на одной толщине, но неудовлетворительно на следующей.

Именно здесь техническим специалистам следует уделить оценке больше внимания. Выясните, является ли регулировка зазора ручной, моторизованной или связанной с системой управления. Затем задайте более полезный вопрос: насколько легко оператору правильно установить зазор при смене смены или работе со смешанными партиями?

Станок может быть точным на бумаге, но все равно терять производственное время, если процесс регулировки неудобен. Если ваша работа включает листы разной толщины, частую смену материалов или короткие серии, удобство и повторяемость установки зазора влияют на выпуск продукции сильнее, чем ожидают многие покупатели.

Внимательно изучите систему ножей и геометрию опор

Сам нож — это не вся картина. Также необходимо знать, как установлен нож, как верхняя балка движется по траектории резания и как лист поддерживается до и во время реза. Конструкции маятниковых ножниц имеют свою область применения, особенно там, где требуется надежная резка листового металла общего назначения, однако их следует объективно оценивать с учетом требований к материалу и допускам.

Во время оценки проверьте следующие пункты:

1. Материал ножей и политика их переточки.
2. Количество используемых режущих кромок.
3. Конструкция прижимов и равномерность контроля перемещения листа.
4. Передние опорные рычаги и варианты задней поддержки для тонких или длинных листов.
5. Проявляет ли станок больший прогиб у одного края при резке на полную ширину.

Если возможно, попросите показать образцы реза по различной ширине, а не только узкие детали, разрезанные вблизи центра. Именно здесь некоторые машины выглядят лучше, чем они есть на самом деле.

Повторяемость заднего упора важнее заявленного хода

Большой ход заднего упора звучит полезно, но именно повторяемость определяет стабильность деталей. Во многих задачах проблема заключается не в том, может ли упор перемещаться достаточно далеко. Вопрос в том, возвращается ли он в одно и то же положение при повторных резах, особенно когда операторы работают быстро и размеры листов различаются.

Запросите заявленную точность позиционирования и повторяемость, затем уточните, как были установлены эти показатели. Если за ними нет метода испытаний, относитесь к ним как к маркетинговым цифрам. Прочный направляющий механизм, надежная система привода и стабильный контроллер значат больше, чем большой дисплей или дополнительные функции меню.

Для технической оценки полезно определить минимальную наиболее часто повторяемую длину реза и большую производственную длину реза, а затем спросить, как задний упор работает в обоих случаях. Небольшие детали часто выявляют проблемы позиционирования быстрее, чем крупные.

Стабильность гидравлики проявляется в постоянстве качества реза

На гидравлических маятниковых ножницах стабильность давления, качество клапанов, надежность уплотнений и тепловое поведение напрямую влияют на стабильность работы машины в течение смены. Машина, которая хорошо работает в холодном состоянии, но теряет точность после нескольких часов эксплуатации, очень быстро станет причиной разногласий между производством и обслуживанием.

Не нужно чрезмерно усложнять эту оценку. Спросите, какие гидравлические компоненты используются, как система управляет нагревом, какие интервалы обслуживания ожидаются и легко ли приобрести распространенные изнашиваемые детали на вашем рынке. Экспортным покупателям следует уделить этому особое внимание. Более низкая цена покупки становится менее привлекательной, если отказавший клапан или комплект уплотнений останавливает линию на недели.

Здесь также важна зрелость поставщика. Компании с обширным опытом в оборудовании для обработки металла обычно понимают, что время безотказной работы зависит от поддержки запасными частями, а не только от отгрузки оборудования. Например, Wuxi Samgins International Trade Co.,Ltd работает с гильотинными ножницами, системами CNC-резки, сварочным оборудованием, фрезерными станками, токарными станками, лазерными станками для резки и оборудованием для линий H-образных балок, что важно, поскольку опыт производства в различных категориях часто улучшает подход поставщиков к интеграции, ожиданиям по сервису и экспортной документации.

Не отделяйте машину от остального процесса

Маятниковые ножницы редко работают изолированно. Реальный вопрос заключается в том, как они вписываются в предшествующие и последующие операции. Если лист поступает с проблемами плоскостности, чувствительностью покрытия или строгими требованиями к раскрою, спецификация ножниц должна это учитывать. Если нарезанные заготовки сразу переходят на гибку, сварку или подготовку кромок, то допуск по качеству реза становится вопросом процесса, а не только вопросом машины.

В цехах тяжелого машиностроения специалисты часто одновременно рассматривают связанные участки перемещения и сварки, поскольку важен производственный поток. В этом контексте такое оборудование, какСварочный роликовый вращатель с регулировкой болтами, может фигурировать в том же обсуждении планирования, особенно при изготовлении сосудов под давлением, сборке цилиндрических изделий или работах с трубами большого диаметра, где подготовка листа и настройка сварки тесно связаны. Это не меняет решение по маятниковым ножницам напрямую, но влияет на балансировку линии, производственную площадь и требуемую точность поступления отрезанных деталей на следующую станцию.

Проверяйте систему управления с учетом потребностей оператора

Сложные экраны управления не означают автоматически более высокие результаты. При выборе лучше задать вопрос, помогает ли система управления операторам быстро задавать размеры, уменьшать ошибки настройки и корректно восстанавливаться после прерываний.

Ищите практические функции: понятный ввод параметров, надежное программирование заднего упора, простую настройку хода, понятную диагностику и контроль доступа, если машиной пользуются несколько операторов. Если обучение будет ограниченным, более простое и стабильное решение часто является лучшим выбором.

Задайте еще один вопрос, который покупатели иногда упускают: какие языковые варианты, электрические стандарты и форматы документации доступны для вашего объекта? Для экспортных проектов это важно. Поддержка CE может быть актуальна для европейских направлений, однако документы, схемы и маркировку безопасности все равно следует проверять по окончательному объему поставки, а не предполагать их наличие.

Доступ для обслуживания и изнашиваемые детали требуют ранней проверки

Некоторые машины теоретически просты в обслуживании, но на практике неудобны. Прежде чем одобрить модель, проверьте доступ к ножам, гидравлическим компонентам, компоновке электрического шкафа, точкам смазки и механизмам упора. Регламентное обслуживание не должно требовать полдня разборки.

Также следует запросить рекомендуемый список запасных частей для первого года эксплуатации. Не потому, что каждая деталь выйдет из строя, а потому, что опытные поставщики обычно знают, какие позиции разумно держать на складе. Если они не могут предоставить практический список, возможно, у них недостаточно обратной связи с эксплуатации.

Используйте краткую сравнительную таблицу при оценке

Несколько вопросов, которые стоит задать перед окончательным утверждением

Запросите подтверждение резки образцов материала, близкого к вашему. Спросите, какую точность можно поддерживать в обычном производстве, а не в испытании без нагрузки. Уточните, какие детали являются стандартными, а какие — дополнительными. Спросите, как машина упаковывается, устанавливается и вводится в эксплуатацию при зарубежной поставке. Уточните, что входит в приемку и что требует отдельного подтверждения.

И если какое-либо значение или обещание нельзя связать с чертежом, методом испытаний или документированным объемом поставки, пометьте его как 【Требует проверки】 и продолжайте работу. Одна лишь эта привычка позволяет отсеять множество слабых предложений.

При выборе маятниковых ножниц лучшие решения обычно принимаются, когда обсуждение сводится к поведению при резке, стабильности регулировок, ремонтопригодности и совместимости с остальной линией. Производительность важна, но в реальных производственных условиях она редко является решающим фактором. Правильной обычно оказывается машина, которая сохраняет точность без постоянного внимания.
