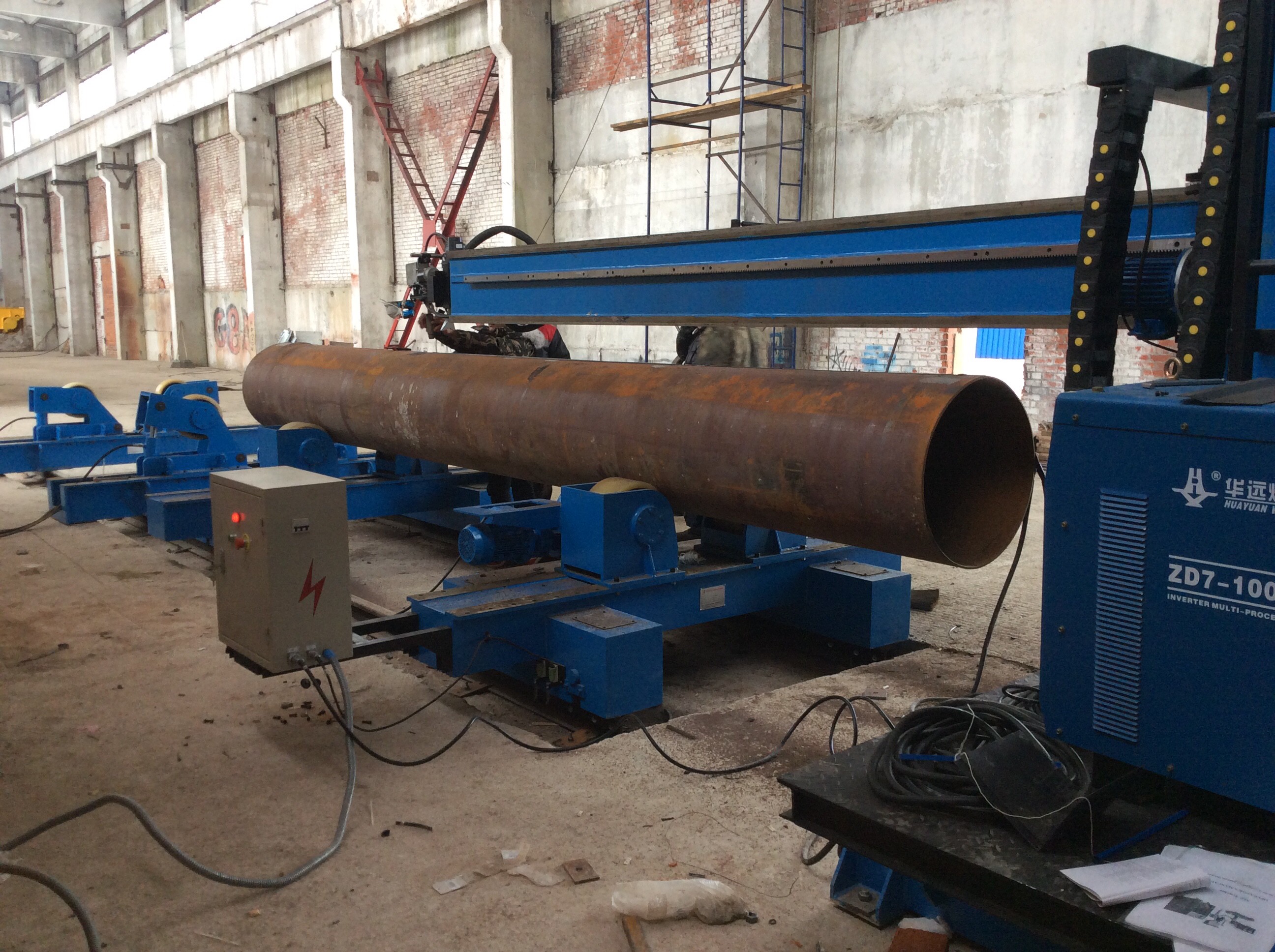

Когда тонкостенным деталям нужен сварной шов, сохраняющий прямолинейность

Сварка продольных швов (GTAW) оправдана, когда деталь настолько тонкая, что контроль тепловложения важнее высокой скорости наплавки. Обычно речь идет об обечайках, трубах, воздуховодах, втулках, резервуарах, переходных секциях и вальцованных компонентах, где сварной шов проходит по прямой вдоль длины детали, а послесварочная правка либо дорога, либо недопустима. В таких задачах вопрос редко заключается в том, можно ли сварить соединение другим процессом. Реальный вопрос состоит в том, сохранится ли готовая геометрия после сварки, останется ли внутренняя сторона шва достаточно чистой для эксплуатации и не сведет ли доработок на нет экономию от использования более быстрого процесса.

Для руководителей проектов, занимающихся прецизионным производством металлоконструкций, выбор правильного сварочного процесса может напрямую влиять на качество, скорость и стоимость. Сварка продольных швов (GTAW) часто является предпочтительным решением для тонкостенных изделий, когда критически важны чистые швы, низкие деформации и стабильная точность. Понимание того, когда этот метод обеспечивает наилучшую ценность, помогает гарантировать надежные производственные результаты и лучший контроль сложных производственных проектов.

Это особенно актуально при работе с нержавеющей сталью и тонколистовой углеродистой сталью. Когда толщина стенки снижается до уровня, при котором становятся распространенными рисками обрушение кромки, прожог или заметная волнистость, решающим фактором становится стабильность процесса. GTAW медленнее высокопроизводительных методов, но дает изготовителям более узкий и управляемый диапазон тепловложения. На продольных швах, где деталь часто должна сохранять круглость, прямолинейность или повторяемость размеров на большой длине, такой контроль может быть ценнее скорости сварки.

Когда это обычно имеет смысл

Наиболее очевидная область применения — вальцованные тонкостенные цилиндры и конусы, которые должны обеспечивать герметичность и сохранять чистый внешний вид. Оборудование для пищевой промышленности, легкие технологические сосуды, корпуса фильтров, архитектурные компоненты из нержавеющей стали и корпуса для измерительных приборов часто относятся к этой категории. В таких областях применения заказчики обычно одновременно обращают внимание на три фактора: низкую деформацию, минимальное разбрызгивание и профиль шва, не требующий очистки внутри детали. При контролируемой подготовке соединения сварка продольных швов (GTAW) решает все три задачи лучше большинства альтернатив.

Она также становится практичным выбором, когда последующие операции не допускают отклонений. Если сваренная обечайка затем будет обрабатываться на станке, полироваться, собираться с фланцами с жесткими допусками или оснащаться внутренними компонентами, небольшая усадка в неправильном направлении может создать проблемы, значительно превышающие по масштабу сам сварной шов. Предприятия с реальным опытом работы с тонкостенными изделиями обычно оценивают процесс не только по времени горения дуги, а по общему времени технологического маршрута: сборка, сварка, правка, шлифование, испытание на герметичность и окончательный контроль. Когда приоритетом является контроль деформаций, GTAW часто выигрывает по всему этому маршруту.

Еще одним распространенным фактором является косметическое качество. Видимая обечайка из нержавеющей стали в чистой промышленной среде оценивается не так, как конструкционный элемент, скрытый в раме. Если шов должен выглядеть аккуратно без интенсивной зачистки, GTAW обеспечивает более предсказуемый внешний вид валика при условии, что оснастка поддерживает стабильный зазор шва, а кромки подготовлены должным образом.

Условия на производстве, которые важнее, чем многие ожидают

Продольные швы на тонкостенных изделиях менее терпимы к производственным отклонениям, чем предполагают многие покупатели. Процесс работает лучше всего при стабильной точности вальцовки, ограниченном смещении кромок и отсутствии отклонений линии шва относительно горелки. Хорошая настройка GTAW не может бесконечно компенсировать низкое качество формовки обечайки. Если деталь поступает на пост с переменным зазором, неравномерной округлостью или упругим возвратом, меняющимся вдоль шва, производительность быстро падает, поскольку оператору или автоматике приходится постоянно отслеживать соединение.

Подкладке и зажиму также следует уделять больше внимания, чем это часто делается на этапе первоначальных предложений. Для очень тонкого материала охлаждающие планки, медная подкладка или специализированные приспособления для шва могут определить, будет ли сварка повторяемой или деталь потребует локального ремонта. Поэтому опытные изготовители спрашивают не только о марке и толщине материала. Им необходимо знать длину шва, допуск на округлость, требуется ли полное проплавление, должна ли внутренняя поверхность оставаться гладкой и какой стандарт герметичности будет использовать заказчик. Решение о процессе зависит от этого контекста.

Качество защитного газа также имеет значение. Процесс, который выглядит стабильным на коротком образце, может стать нестабильным на длинных швах, если газовая защита нарушается сквозняком, сложной геометрией детали или ненадлежащей практикой продувки. При работе с нержавеющей сталью окисление корня шва может превратить номинально приемлемую сварку в проблему очистки и пассивации. При коротких сериях это может выглядеть управляемым. В серийном производстве это становится статьей затрат.

Когда это неподходящий инструмент

Не каждый длинный шов на изготовленной детали следует выполнять методом GTAW. С увеличением толщины и снижением чувствительности к деформациям этот процесс может оказаться слишком медленным, чтобы быть оправданным. Если деталь является конструкционной, скрыта от обзора, допускает умеренное тепловложение и предназначена для объемов производства, где главным фактором является производительность, другие процессы могут быть экономичнее. Именно поэтому производство тяжелых балок и листовых конструкций подчиняется иной логике, чем работа с тонкостенными обечайками.

Полезным сравнением является крупносерийное производство H-образных балок. В этом случае приоритетом является не аккуратный автогенный шов на тонколистовом материале, а стабильное и быстрое соединение более толстых сечений с контролируемой деформацией на длинных заготовках. В такой среде специализированная линия, такая какГоризонтальная линия для H-образных балок, построена вокруг горизонтальной сборки, сварки под флюсом, автоматической транспортировки, кантования и правки в одном непрерывном потоке. При заявленных рабочих диапазонах, таких как высота H-образной балки 250–1500 mm, ширина 150–500 mm, толщина стенки 4–14 mm, толщина полки 5–20 mm и скорость сварки 0.3–1.9 m/min на некоторых моделях, она решает производственную задачу, принципиально отличающуюся от прецизионного контроля швов тонкостенных изделий. Это сравнение полезно, поскольку предотвращает распространенную ошибку: предположение, что самый чистый процесс всегда является лучшим. Он является лучшим только тогда, когда этого требуют деталь и профиль рисков.

Практический способ оценить применимость

Перед принятием решения о сварке продольных швов (GTAW) предприятию обычно нужны ответы на краткий набор вопросов:

Этот последний пункт легко недооценить. В прототипных или мелкосерийных заказах GTAW может быть выбран благодаря своей гибкости и доверию квалифицированных сварщиков. В повторяющемся производстве он становится решением в области инженерии процессов. После стабилизации отслеживания шва, зажима и схемы продувки повышается повторяемость, а картина затрат становится более ясной.

Что заказчики часто оценивают неверно

Одно распространенное предположение состоит в том, что проблемы сварки тонкостенных изделий главным образом связаны с квалификацией оператора. Квалификация важна, но повторяющиеся дефекты на продольных швах обычно указывают на проблемы подготовки и закрепления. Неровное качество кромки после продольной резки, нестабильная вальцовка или оснастка, не обеспечивающая равномерную поддержку шва, проявятся независимо от того, кто работает с горелкой. Еще одна ошибка в оценке — считать все работы с нержавеющей сталью одинаковыми. Декоративная наружная обечайка, корпус низкого давления и компонент с жесткими требованиями к внутренней чистоте не имеют одинаковых критериев приемки, даже если основной материал схож.

Существует и вопрос бюджетирования. Некоторые покупатели сравнивают стоимость процессов только на сварочном посту. Опытные производители смотрят дальше по технологической цепочке. Если более быстрый процесс приводит к большему объему правки, шлифования, изменению цвета или ремонту утечек, кажущаяся экономия может исчезнуть. Компании, которые годами поставляют станки, сварочные системы, оборудование для резки и интегрированные решения для металлообработки на зарубежные рынки, как правило, оценивают процесс шире, поскольку экспортное оборудование и изготовленные узлы часто оцениваются не только по функциональности, но и по стабильности отделки и надежности размеров. Именно здесь становится актуальным дисциплинированное производственное планирование в рамках систем качества, ориентированных на ISO9001: оно поддерживает повторяемость, но не устраняет необходимость подбирать процесс в соответствии с самой деталью.

Наилучшее применение GTAW обычно является выборочным, а не универсальным

Лучшие предприятия редко используют сварку продольных швов (GTAW) для каждого шва в проекте. Они применяют ее там, где геометрия уязвима, где важен внешний вид, где имеет значение состояние внутренней поверхности или где позднее будет затруднен доступ для ремонта. В том же проекте они могут выбрать другой метод для кронштейнов, более тяжелых присоединяемых элементов или некритичных соединений. Такой подход со смешанным применением процессов обычно является признаком реального опыта изготовления, а не непоследовательности.

Если проект включает как тонкостенные прецизионные секции, так и более тяжелые конструкционные элементы, нормально, что стратегия по оборудованию также разделяется. Тонкий цилиндрический корпус может оправдывать контроль продольного шва GTAW, тогда как конструкционная сборка в другой части того же предприятия лучше выполняется автоматизированным оборудованием для сварки балок или листового материала, включая такие системы, какГоризонтальная линия для H-образных балок для легких H-образных балок в больших объемах. Граница выбора процесса должна определяться рисками изготовления, а не привычкой.

При оценке нового заказа наиболее полезным следующим шагом обычно является не общее обсуждение процессов. Это дисциплинированный анализ толщины материала, длины шва, допуска при сборке, требований к состоянию корня шва, допустимой деформации и последующей отделки. Если эти факторы имеют жесткие требования, продольная сварка GTAW часто является правильным решением. Если нет, лучшим решением может быть сохранить GTAW для деталей, которые действительно в нем нуждаются, и поручить остальное более производительным процессам.
