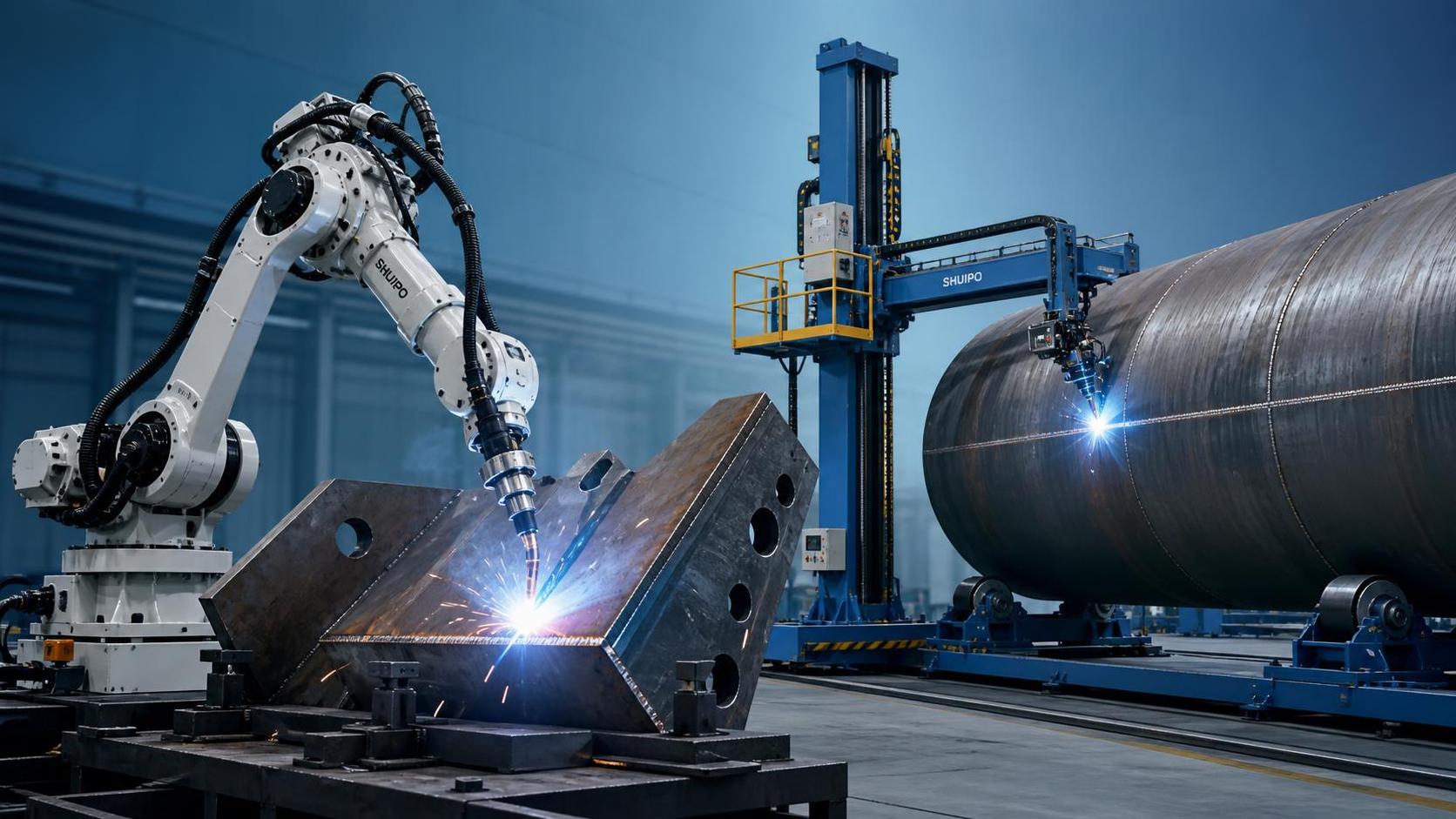

При работе с толстолистовым металлом реальное различие между сварочным роботом и сварочным манипулятором заключается в их механическом назначении. Сварочный робот предназначен для перемещения горелки по изменяющимся траекториям и под разными углами с высокой степенью свободы движения. Сварочный манипулятор предназначен для удержания и направления сварочной головки в стабильной, повторяемой зоне работы над крупными и тяжелыми сварными изделиями. С увеличением толщины листа подготовка соединения становится глубже, тепловложение труднее контролировать, а масса заготовки начинает иметь такое же значение, как и сама дуга. Поэтому выбор обычно определяется геометрией шва, способом наплавки, размером заготовки и степенью различий между отдельными заданиями.

При изготовлении конструкций из толстого листа сварной шов редко представляет собой простой поверхностный валик. Он может включать многопроходную сварку разделки кромок на углеродистой стали, низколегированной стали, нержавеющей стали или конструкциях, работающих под давлением, со скосами кромок, корневыми зазорами и строгими требованиями к межпроходной обработке. Оборудование, хорошо работающее со стыковыми угловыми швами на тонком листе, может испытывать трудности, когда соединению требуется глубокое проплавление, заполнение широкой разделки, удаление шлака между проходами или длинный непрерывный шов, измеряемый метрами, а не миллиметрами.

Физические различия между двумя машинами

Под сварочным роботом обычно подразумевается шарнирный многокоординатный манипулятор. Он может подходить к соединению с различных направлений, компенсировать изменения формы детали и выполнять криволинейные, угловые или прерывистые траектории. Для толстолистовых компонентов с многочисленными положениями соединений в одной сборке такая гибкость может быть ценной. Робот также может быть оснащен позиционером, направляющей, датчиком слежения за швом или станцией очистки горелки, если процесс требует большего рабочего диапазона.

Сварочный манипулятор имеет другой тип конструкции. Обычно он выполнен по схеме «колонна-стрела». Стрела выдвигается горизонтально, колонна поднимается вертикально, а сварочная головка перемещается контролируемым линейным движением. Вращение может обеспечиваться со стороны заготовки с помощью роликового вращателя или сварочного позиционера, а не самой сварочной головкой. Для кольцевых швов на крупных обечайках, продольных швов на резервуарах, коробчатых конструкциях, тяжелых трубах и толстостенных цилиндрических секциях такая компоновка часто обеспечивает лучшую жесткость, чем шарнирная рука.

Это конструктивное различие важно, поскольку при сварке толстого листа часто используются более тяжелые технологические комплекты. Головки для сварки под флюсом, катушки с проволокой, устройства подачи флюса, устройства сбора флюса, системы с тандемной проволокой, узкощелевые головки или устройства колебаний могут иметь значительный вес и габариты. Манипулятор обычно более подходит, когда сам сварочный комплект тяжелый, а траектория длинная, прямая или вращательная. Робот также может нести технологическое оборудование, однако с увеличением размеров технологической головки более существенными становятся ограничения по грузоподъемности, крутящему моменту запястья, прокладке кабелей и доступу.

Почему толстый лист меняет сравнение

Когда толщина переходит в диапазон тяжелого производства, одновременно возникают несколько практических вопросов. Сборка соединений не всегда стабильна, подготовка кромок влияет на проплавление, а количество сварочных проходов быстро увеличивается. Контроль деформаций также становится производственной задачей, особенно при длинных швах или термочувствительных сборках. В этих условиях оборудование должно делать больше, чем просто перемещать горелку из точки A в точку B.

Робот эффективнее, когда семейство деталей имеет швы различной формы: сложные узлы, пересекающиеся швы, изменяющиеся углы горелки или сочетание угловых швов и швов с разделкой в одном приспособлении. Манипулятор эффективнее, когда траектория сварки проста, но требовательна: очень длинные швы, толстостенные цилиндры, повторяющиеся тяжелые секции или случаи, где стабильность дуги и жесткость головки важнее сложности траектории.

Распространенное заблуждение состоит в предположении, что сварочный робот всегда является более совершенным выбором и поэтому автоматически лучше подходит для работы с толстым листом. Во многих тяжелых применениях верным может быть обратное. Если траектория шва преимущественно прямая или кольцевая, а производственная линия зависит от сварки под флюсом или другого высокопроизводительного процесса наплавки, манипулятор может обеспечить более стабильную настройку с меньшим количеством переменных движения.

Точность означает разное для каждой машины

Роботов и манипуляторы часто сравнивают по заявленной точности позиционирования, но сварка толстого листа не зависит только от одного показателя. На практике важнее вопрос, способна ли машина стабильно удерживать требуемые угол горелки, вылет электрода, скорость перемещения и положение дуги при воздействии тепла, брызг, вибрации, сопротивления кабеля и длительных рабочих циклов.

Для робота повторяемость может быть превосходной в пределах его запрограммированной рабочей зоны. Однако при сильном вылете запястья от основания или при необходимости устанавливать горелку в неудобные положения вокруг крупных сварных изделий полезная жесткость может стать большей проблемой, чем номинальная повторяемость. Соединения толстого листа менее терпимы к отклонению угла горелки. Небольшое изменение ориентации может изменить сплавление боковых стенок, форму валика или профиль проплавления, особенно при работе в узкой разделке.

У манипулятора движение проще, но жесткость обычно легче поддерживать при тяжелой технологической головке. Машине не требуется согласовывать несколько одновременных шарнирных движений для удержания горелки на траектории. Это может обеспечить более плавное перемещение при длинных сварочных проходах. Если шов тщательно подготовлен и заготовку можно правильно позиционировать, манипулятор часто обеспечивает очень предсказуемое поведение процесса.

Совместимость с процессом часто является решающим фактором

Сварочный процесс, используемый при работе с толстым листом, часто определяет, какое оборудование имеет больше смысла. Если работа основана на сварке под флюсом, манипулятор обычно подходит естественным образом, поскольку этот процесс благоприятствует длинным непрерывным швам, высокой производительности наплавки и стабильному перемещению. Стрела может нести сварочную головку, бункер флюса и систему его сбора с меньшими компромиссами. Она также хорошо сочетается с роликовыми вращателями для труб, сосудов и крупных цилиндров.

Если используется дуговая сварка в защитных газах с импульсным управлением, тандемной проволокой или узкощелевыми вариантами в сборках с изменяющейся ориентацией швов, робот становится более привлекательным. Он может проходить по более сложной схеме соединений и сохранять запрограммированный доступ вокруг ребер жесткости, фланцев, косынок и ответвлений. Роботизированные системы также часто выбирают, когда разные модели деталей используют одну ячейку и траектория горелки требует регулярной переналадки.

Для аргонодуговой сварки толстых секций, требующей точного выполнения корня перед заполняющими проходами, может использоваться любая из машин в зависимости от геометрии соединения. Манипулятор может хорошо работать с прямыми швами или вращающимися деталями, тогда как робот может быть предпочтительнее, если траектория корня связана со сложным доступом или несколькими сварочными положениями на одном компоненте.

Еще одна деталь — колебания. Заполнение толстых разделок часто выигрывает от контролируемого поперечного колебания горелки или специализированных узкощелевых головок. И роботы, и манипуляторы могут поддерживать это, но реализация различается. На манипуляторе колебательное устройство может быть интегрировано в сварочную головку и изолировано от основной системы перемещения. На роботе колебания часто создаются движением осей или вспомогательными устройствами горелки. Наилучшая компоновка зависит от требований к форме валика и от того, остается ли плавность движения приемлемой при планируемой скорости перемещения.

Обращение с заготовкой может быть важнее движения руки

Оценивая реальное различие между сварочным роботом и сварочным манипулятором для работы с толстым листом, люди часто сосредотачиваются на самой машине и упускают из виду систему поддержки заготовки. Компоненты из толстого листа тяжелые, иногда неудобны для зажима и часто слишком велики для простого перепозиционирования. Если деталь можно вращать или наклонять в удобное для сварки положение, манипулятор получает значительное преимущество, поскольку головка остается механически простой, а заготовка подает шов.

При использовании робота система может допускать менее идеальное представление детали, поскольку рука способна охватывать конструкцию. Такая гибкость ценна, однако не отменяет необходимости в надежной оснастке. Плохая сборка, переменное раскрытие корневого зазора или смещение вследствие термических напряжений все равно могут нарушить роботизированную траекторию, если не предусмотрены слежение за швом или адаптивное управление. При работе с толстым листом адаптация редко бывает необязательной, если разброс деталей значителен.

Меняются и требования к площади установки. Манипулятор, обслуживающий длинные обечайки или балки, может потребовать свободного линейного пространства, роликовых вращателей, перемещения по рельсам и верхнего доступа для загрузки. Роботизированная ячейка может выглядеть более компактной вокруг основания, однако общая площадь ячейки может увеличиться после добавления защитного ограждения, позиционеров, доступа для обслуживания и зон загрузки деталей. Машина с меньшей рукой не всегда требует меньшей площади установки.

Программирование и настройка — не один и тот же вид работы

Роботу обычно требуется автономное программирование или обучение, калибровка TCP, проверка траектории, предотвращение сингулярностей, контроль столкновений и настройка параметров для каждого семейства соединений. Эти усилия оправданы, когда детали сложны и повторяются достаточно часто, чтобы получить выгоду от гибкой автоматизации. Однако для толстолистовых компонентов с большим разнообразием и нестабильной подготовкой программная нагрузка может стать значительной. Каждое изменение угла скоса или проблема с допусками сборки может потребовать корректировки траектории.

Манипулятор проще настраивать, когда геометрия шва повторяется. Основные задачи смещаются к выравниванию заготовки, установке высоты и вылета стрелы, подтверждению положения сопла, а также управлению скоростью перемещения и параметрами сварки. Для длительных серий аналогичных цилиндрических или линейных швов настройка может быть быстрее и в меньшей степени зависеть от сложного программирования траектории.

Это различие становится заметным при переналадке. Робот может легче переключаться между программами деталей, если приспособления и опорные точки стабильны. Манипулятор может быстро переключаться между длинами швов или диаметрами, когда логика сварки проста, но он менее подходит, если следующий компонент требует множества различных углов подхода в рамках одной установки.

Вопросы обслуживания различаются при ежедневной эксплуатации

Среда сварки толстого листа тяжело воздействует на оборудование движения. Брызги, флюсовая пыль, абразивная пыль от шлифования, тепловое излучение и износ кабелей накапливаются со временем. Для робота внимание обычно сосредоточено на кабельных пакетах запястья, выравнивании горелки, усталости кабелей, устройствах очистки и состоянии осей при сильном тепловом воздействии. Когда в применении используются крупные горелки или датчики возле запястья, доступ для обслуживания может быть неудобным.

На манипуляторе критическими зонами часто являются прямолинейность стрелы, перемещение каретки, направляющие поверхности, стабильность подачи проволоки по длинным кабельным трассам, а также состояние приводов перемещения или рельсовых систем. При использовании сварки под флюсом обращение с флюсом и чистота системы его сбора становятся отдельной задачей обслуживания. Манипулятор может выглядеть механически проще, однако пренебрежение загрязнением флюсом или несоосностью стрелы все равно может повлиять на качество шва.

Качество монтажа также имеет большее значение, чем многие ожидают. Основание робота с плохим анкерным креплением или неровный пол могут вызвать дрейф калибровки. Манипулятор с колонной, отклоненной от вертикали, или неправильно выровненными рельсами может создавать проблемы слежения на длинных швах. При работе с толстым листом малые геометрические ошибки становятся заметными, поскольку траектория сварки длинная, а тепловой цикл продолжительный.

Где каждый вариант обычно подходит лучше

• Сварочный робот обычно подходит для сварных конструкций со многими типами соединений, изменяющейся ориентацией горелки и необходимостью перемещаться между отдельными местами сварки в одной сборке.
• Сварочный манипулятор обычно подходит для крупных труб, резервуаров, секций ветровых башен, швов оболочек, работающих под давлением, коробчатых балок и других деталей, где траектория шва длинная, повторяющаяся и совместима с жестким линейным перемещением головки.
• Когда для толстых секций планируется узкощелевая сварка, решение часто зависит от того, достаточно ли проста траектория разделки для манипулятора или достаточно сложна, чтобы потребовать роботизированной шарнирной системы.
• Если производственный маршрут зависит от очень высокой скорости наплавки с тяжелым технологическим оборудованием, манипулятор часто имеет более удобную механическую компоновку.

Существует и промежуточный вариант. Некоторые линии объединяют манипулятор для основных тяжелых швов и робота для сварки присоединительных элементов, патрубков, кронштейнов или нестандартных соединений в рамках одного семейства изделий. Изготовление из толстого листа не всегда благоприятствует одной универсальной машине.

Вопросы, позволяющие определить лучший выбор

Полезное сравнение заключается не в вопросе «Что более автоматизировано?», а в вопросе «Какие траектория сварки, технологическая головка и обращение с заготовкой действительно требуются для этой задачи?». Если шов проходит на большую длину по вращающейся обечайке со стабильной подготовкой разделки, манипулятор часто естественно соответствует задаче. Если сборка имеет несколько соединений со скосами в ограниченных положениях и требует частых изменений траектории, робот обычно оправдывает свою сложность.

Еще один полезный вопрос касается допусков. Если резка листа, снятие фаски, прихватка и зажим строго контролируются, у обеих систем больше шансов работать стабильно. Если сборка меняется от детали к детали, роботу могут потребоваться датчики и адаптивная коррекция, тогда как манипулятору может потребоваться более точное направление по шву или более дисциплинированная подготовка на предыдущих операциях. Автоматизация не может полностью скрыть плохую подготовку кромок при тяжелых швах с разделкой.

Транспортировку и монтаж также следует оценивать на раннем этапе. Крупные манипуляторы могут поставляться секциями и требовать выравнивания на месте колонны, стрелы, основания, рельсов и роликовых вращателей. Роботы обычно поставляются как более компактные сборки, однако окружающие позиционеры, ограждения и периферийные станции все равно могут сделать ввод в эксплуатацию масштабным. До размещения машины следует предусмотреть доступ для кранов, вилочных погрузчиков и будущего обслуживания.

Итак, в чем реальное различие между сварочным роботом и сварочным манипулятором для работы с толстым листом? Робот обеспечивает свободу движения; манипулятор обеспечивает конструктивную устойчивость для тяжелых повторяющихся швов. Производство из толстого листа обычно выявляет ограничения того свойства, которого не хватает. Когда траектория сварки сложна, робот обычно выделяется. Когда шов длинный, тяжелый и определяется процессом, манипулятор часто оказывается более подходящим инструментом.
