Руководство по выбору и эксплуатации вальцовочных машин для листового металла: производительность, материалы, точность и распространенные области применения

Что такое листогибочная вальцовочная машина и почему она важна

Листогибочная вальцовочная машина — это формовочная система, которая изгибает плоские листы стали, нержавеющей стали, алюминия и других металлов в круглые, дугообразные или конические формы посредством контролируемого давления между валками. Это ключевое оборудование в производственных цехах, изготавливающих резервуары для хранения, корпуса, работающие под давлением, воздуховоды, силосы, секции труб, морские компоненты и конструкционные переходные элементы.

С точки зрения промышленной закупки машина определяется не только ценой. Ее реальная ценность заключается в способности стабильно обрабатывать листы заданной толщины и ширины, точно контролировать предварительную подгибку и округлость, а также эффективно интегрироваться с предшествующими операциями резки и последующими этапами сварки, сборки и контроля.

Для многих производителей листогибочная вальцовочная машина снижает зависимость от ручных методов формовки, которые медленнее, менее повторяемы и сложнее масштабируются. Более высокая точность формовки сокращает объем доработок при сварке продольных швов и сборке корпусов, что напрямую влияет на производительность, использование труда и конечное качество размеров.

Именно поэтому такое оборудование широко применяется в производстве технологического оборудования, стальных конструкций, транспортного оборудования, энергетических проектах и общем металлообрабатывающем производстве. Это не просто инструмент для гибки, а производственный актив, обеспечивающий контроль процессов и влияющий на выход материала, подготовку к сварке и надежность поставок.

Технический принцип и ключевые факторы производительности

Принцип работы прост: лист проходит через валки, а взаимное положение верхнего и нижних либо боковых валков создает постепенную пластическую деформацию. Регулируя перемещение валков и последовательность подачи, оператор может формировать частичные дуги, полные цилиндры или конические формы в зависимости от конструкции машины и настройки оснастки.

Однако производительность зависит не только от номинального усилия прокатки. Предел текучести материала, ширина листа, минимальный диаметр вальцовки, прямолинейность кромки и требуемая остаточная прямая кромка влияют на фактический результат формовки. Машина, рассчитанная на определенную толщину низкоуглеродистой стали, может обрабатывать меньшую толщину при переходе на высокопрочный материал или нержавеющую сталь.

Точность обычно оценивается по округлости, качеству предварительной подгибки кромок, повторяемости между партиями и объему коррекции, необходимой перед прихваточной сваркой. На эти результаты влияют стабильность гидравлической системы, параллельность валков, жесткость рамы, а также качество ЧПУ или системы позиционного управления. Импортные гидравлические, сервоприводные и ЧПУ-компоненты часто предпочтительны в условиях серьезного производства, поскольку стабильность управления так же важна, как и само усилие.

Покупателю также следует учитывать практические факторы, такие как направление загрузки, доступ оператора, поддержка конической вальцовки, механизм откидной опоры, защитные блокировки и совместимость с системами перемещения листа. Они определяют, будет ли машина эффективной в цеху после установки, а не только в коммерческом предложении.

Основные типы листогибочных вальцовочных машин

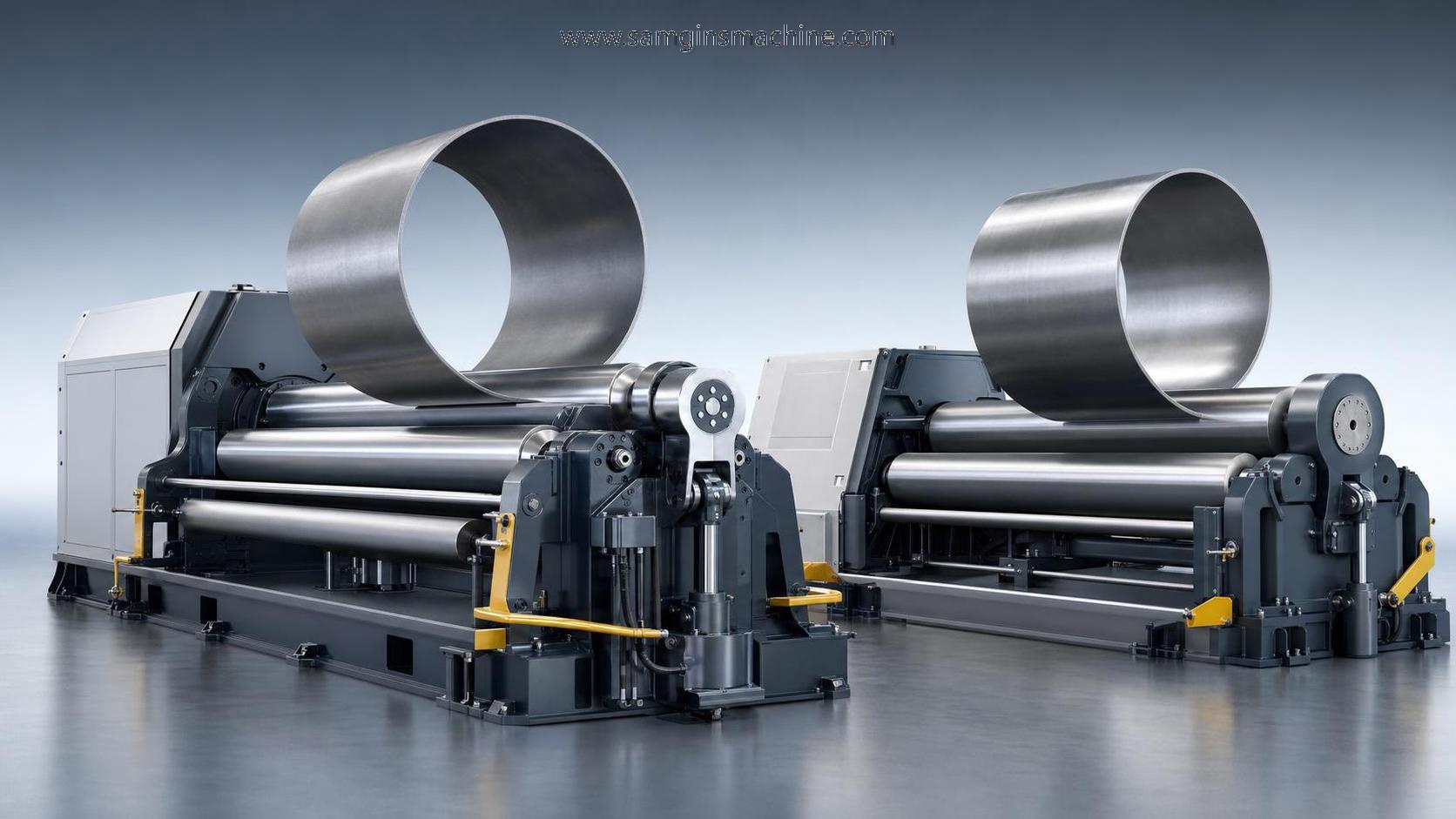

Основные категории включают механизированные трехвалковые машины, гидравлические трехвалковые машины и четырехвалковые листогибочные машины с ЧПУ. Механизированная трехвалковая листогибочная машина часто используется при ограниченном бюджете и умеренной сложности производства. Она может подходить для обычных мастерских, выполняющих несложные цилиндрические изделия опытными операторами.

Гидравлическая трехвалковая листогибочная машина обеспечивает более высокую формовочную способность и более стабильное управление давлением, поэтому является распространенным выбором для более толстого листа и тяжелых промышленных задач. Такая конфигурация широко используется при изготовлении резервуаров и корпусов, поскольку сочетает приемлемый уровень инвестиций и достаточную мощность формовки для многих стандартных задач.

Четырехвалковая листогибочная машина с ЧПУ обычно выбирается, когда покупателям требуются более точный контроль предварительной подгибки, простое выравнивание листа, высокая повторяемость и меньшая зависимость от оператора. Четырехвалковые конструкции могут упростить работу, поскольку лист можно надежнее зафиксировать, что способствует стабильности серийного производства и выполнения задач с более жестким контролем размеров.

Выбор между трехвалковыми и четырехвалковыми системами должен быть связан с фактической номенклатурой продукции. Покупатели, сравнивающие управление формовкой, также могут изучить компромиссы, рассматриваемые в темах, таких как эффективность гибки на четырехвалковых и трехвалковых машинах. На практике оптимальный вариант зависит от требований к качеству кромки, квалификации персонала, частоты переналадки и объема коррекции, допустимого после вальцовки.

Как сопоставить производительность, материалы и точность с вашей задачей

Первый этап отбора — определение производительности. Покупателям следует установить толщину листа, полезную ширину листа, марку материала, минимальный внутренний диаметр и ожидаемый годовой объем. Рискованно выбирать машину только по максимальной толщине, указанной в каталоге, поскольку многие показатели предполагают работу с углеродистой сталью в стандартных условиях, а не с высокопрочными материалами или материалами с большей упругой отдачей.

Сочетание материалов существенно меняет требования к машине. Углеродистая сталь распространена и относительно предсказуема, но нержавеющая сталь часто требует более строгой защиты поверхности и большей компенсации упругого возврата. Алюминий требует тщательного контроля во избежание следов и деформации. Если предприятие обрабатывает различные заказы, листогибочную вальцовочную машину следует оценивать по универсальности, а не по одному идеальному тестовому образцу.

Требования к точности следует обсуждать на языке производства, а не в расплывчатых формулировках. Уточните необходимый допуск округлости, допустимую остаточную прямую кромку, необходимость совместимости корпусов с автоматической продольной сваркой швов и допустимый объем последующей коррекции. Цехам, изготавливающим корпуса для работы под давлением или сборки с высокими требованиями к подгонке, обычно требуется более стабильный контроль предварительной подгибки и позиционирования, чем цехам, производящим простые кожухи или ограждения.

Также полезно сопоставить машину с реальным производственным потоком. Если лист поступает после газовой резки с ЧПУ, плазменной резки с ЧПУ или волоконной лазерной резки с ЧПУ, качество кромки и стабильность размеров могут уже быть высокими, что способствует лучшему результату вальцовки. Если на предприятии также используются кромкофрезерные станки, торцевые фрезерные станки, сварочные манипуляторы, сварочные вращатели или машины для продольной сварки швов, вальцовочную машину следует выбирать как часть взаимосвязанной производственной ячейки, а не как отдельную покупку.

Кто использует это оборудование и в каких сферах оно создает наибольшую ценность

К типичным покупателям относятся производители резервуаров, компании по производству стальных конструкций, изготовители труб и воздуховодов, судостроительные мастерские, субподрядчики по оборудованию, работающему под давлением, и предприятия тяжелой листовой металлообработки. Эти пользователи обычно заинтересованы в стабильной геометрии корпусов, поскольку ошибки на этапе вальцовки многократно усиливаются при прихваточной сварке, сварке швов, подгонке фланцев и окончательной сборке.

Листогибочная вальцовочная машина особенно ценна там, где геометрия изделий регулярно повторяется. Серийное производство цилиндров, секций корпусов, опорных конусов и переходных деталей выигрывает от стабильной настройки и меньшего объема ручной коррекции. В таких случаях более точный контроль формовки способствует сокращению сроков изготовления и более предсказуемому планированию трудовых ресурсов.

Для индивидуальных проектных работ машина также важна, поскольку гибкость становится ключевым преимуществом. Цехам, обрабатывающим материалы разной толщины или обслуживающим проекты в энергетике, транспорте, водоочистке, пищевом оборудовании или инфраструктуре, нужна машина, способная переключаться между материалами и диаметрами без значительных задержек при настройке или чрезмерного количества отходов.

Именно здесь может быть полезен поставщик с более широким ассортиментом оборудования для металлообработки. Wuxi Samgins поставляет не только решения на базе листогибочных вальцовочных машин, но и листогибочные прессы, гильотинные ножницы, кромкофрезерные станки, сварочные вращатели, сварочные позиционеры, сварочные манипуляторы и автоматизированное сварочное оборудование. Для покупателей, планирующих комплектную производственную линию, такой широкий ассортимент может упростить обсуждение совместимости и планирование компоновки.

Отраслевые стандарты, сценарии применения и особенности международных проектов

В экспортно-ориентированном производстве покупателям часто требуются машины, способные поддерживать работы для проектов, регулируемых общепринятыми промышленными нормами или требованиями заказчика. Хотя листогибочная вальцовочная машина сама по себе не определяет окончательное соответствие нормам, ее точность формовки влияет на то, могут ли корпуса и криволинейные детали без проблем перейти к квалифицированным этапам сварки, контроля и проверки размеров.

Wuxi Samgins заявляет, что его машины соответствуют требованиям системы качества ISO9001 и директивам ЕС по машинному оборудованию CE и LVD, а также отмечает опыт экспорта более десяти лет. Компания также указывает на знакомство с ASME, API и соответствующими местными отраслевыми нормами, что актуально для покупателей, поставляющих резервуары, трубопроводы и стальные конструкции на регулируемые рынки или рынки с высокими требованиями к спецификациям.

Сценарии применения различаются в зависимости от региона и типа проекта. Подрядчик, изготавливающий оборудование для нефтегазовой отрасли, может уделять основное внимание корпусам с более толстыми стенками и эффективности подгонки. Обычная инженерная мастерская может отдавать приоритет гибкости при обработке различных материалов. Производителю стальных конструкций могут потребоваться вальцованные переходные детали, интегрируемые со сверлильными, сварочными и дробеструйными операциями в рамках более широкой производственной линии.

Предоставленный список клиентов, включая URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, BatysMunaiGazZhabdyktary LLP, Estructuras Metalicas Girders Chile Limitada и Lincoln Electric-MENA, свидетельствует об опыте работы с различными промышленными рынками и регионами. Для покупателя это важно не столько как маркетинговый аргумент, сколько как признак того, что проектная коммуникация, экспортная упаковка и международная техническая координация являются привычной частью работы поставщика.

Контроль качества производства, монтаж и сервисная поддержка

Надежная листогибочная вальцовочная машина зависит от дисциплинированного производства и сборки. Качество сварки рамы, управление напряжениями, точность обработки валков, интеграция гидравлики и окончательная выверка влияют на долгосрочную производительность. Покупателям следует уточнить, как обрабатываются валки, как проверяется параллельность, как контролируется качество уплотнений гидравлической системы и какие приемочные испытания выполняются перед отгрузкой.

Для многих B2B-покупателей наиболее практический вопрос качества заключается в том, будет ли машина сохранять стабильную геометрию после нескольких месяцев реального производства, а не только в день заводской инспекции. Поэтому важно качество гидравлических, сервоприводных и ЧПУ-компонентов. Wuxi Samgins подчеркивает использование всемирно известных импортных брендов для ключевых компонентов управления, что соответствует цели обеспечения длительного срока службы и более высокой эксплуатационной стабильности.

Планирование установки должно охватывать состояние пола, электроснабжение, пространство для перемещения материалов, безопасность оператора и маршрут перемещения вальцованных деталей к сварке или финишной обработке. Цехам, которые используют машину совместно с листоправильными станками, дробеструйными машинами, сварочными роботами или системами сварки швов, следует заранее подтвердить последовательность процессов, чтобы избежать узких мест после ввода в эксплуатацию.

Послепродажная поддержка также является реальной частью качества оборудования. Условия долгосрочной гарантии, оперативность поставки запасных частей, удаленная диагностика и техническая поддержка при запуске могут сократить внеплановые простои. Для экспортных покупателей дисциплина сервиса часто так же важна, как цена покупки, поскольку задержки в устранении гидравлических, электрических или управляющих неисправностей могут нарушить графики поставок по контракту.

Техническое обслуживание, сроки модернизации и будущие отраслевые тенденции

Регулярное техническое обслуживание листогибочной вальцовочной машины обычно включает проверку смазки, осмотр гидравлической системы, очистку поверхности валков, проверку крепежных элементов, проверку электрооборудования и периодическую калибровку управляющих позиций. Правильный интервал зависит от нагрузки, материала листа и производственной среды, но игнорирование профилактического обслуживания обычно сначала приводит к постепенному ухудшению точности, а затем к полному отказу.

Подходящее время для модернизации часто определяется производственными проблемами, а не только возрастом оборудования. Повторяющиеся ручные корректировки, большое количество брака при обработке толстых листов, зависящие от оператора колебания качества или трудности согласования с автоматизированным сварочным процессом являются распространенными признаками того, что старая машина больше не соответствует текущему спросу. В этот момент переход на гидравлическое оборудование или ЧПУ может быть проще обосновать, чем продолжать нести скрытые расходы на доработку.

Отрасль движется в направлении более глубокой интеграции управления, упрощенного программирования и более тесной совместимости с полуавтоматическими или автоматизированными производственными линиями. Покупатели все чаще хотят получать вальцовочные машины, которые лучше взаимодействуют с цифровыми настройками заданий, поддерживают повторяемое производство в разных сменах и снижают зависимость от индивидуальных навыков оператора.

Еще одна тенденция — мышление на уровне линии. Вместо приобретения отдельных машин производители оценивают, как совместно работают резка, подготовка кромок, вальцовка, позиционирование, сварка и финишная обработка. Поставщики, понимающие эту более широкую цепочку, могут лучше рекомендовать, нужна ли цеху только листогибочная вальцовочная машина или более скоординированный комплект, включающий оборудование для правки, гибки, вращения, сварки и перемещения материалов.

Фактическая стоимость, TCO и ROI: рекомендации по закупке

Цена покупки листогибочной вальцовочной машины — лишь одна часть решения. Совокупная стоимость владения включает оснастку или принадлежности, фрахт, установку, ввод в эксплуатацию, обучение, запасные части для обслуживания, гидравлическое и электрическое обслуживание, энергопотребление, труд оператора и стоимость потерь качества, таких как брак, время на исправление и снижение производительности сварки.

Низкая первоначальная стоимость может оказаться дорогой, если машина имеет слабую предварительную подгибку, низкую повторяемость или ограниченную поддержку после экспортной поставки. В производственном плане каждый дополнительный этап коррекции требует времени крана, времени сварщика и производственной площади. Покупателям следует сравнивать коммерческие предложения по ожидаемому полезному выпуску за смену, а не только по прейскурантной цене машины.

Практический подход к оценке ROI заключается в определении того, как новая машина повлияет на три показателя: сокращение доработок при формовке, увеличение ежедневной производительности и расширение в сторону более ценных работ, таких как обработка более толстого материала, больших диаметров или изготовление корпусов с более высокими требованиями к качеству. Если эти выгоды можно измерить, более производительная гидравлическая машина или машина с ЧПУ часто может быть оправдана, даже если ее первоначальная стоимость выше.

При обсуждении закупок покупателям следует запросить оценку образцов работ на основе реальных марок и размеров листа, уточнить критерии приемки до начала производства и спросить, как поставщик поддерживает будущее расширение линии. Если производство включает вальцовку, сварку и изготовление стальных конструкций, Wuxi Samgins может быть актуален не только как поставщик листогибочных вальцовочных машин, но и как более широкий партнер по оборудованию для взаимосвязанных процессов металлообработки.
