Máquina de soldadura de vigas explicada: principios, componentes y factores de rendimiento que necesita conocer

Qué significa una máquina de soldadura de vigas en la producción industrial

Una máquina de soldadura de vigas es un sistema de soldadura industrial diseñado para unir elementos metálicos con desplazamiento controlado, posicionamiento estable de la antorcha y parámetros de soldadura repetibles. En la práctica, el término puede referirse a equipos utilizados para vigas H, vigas cajón, vigas T, secciones de tubería, costuras longitudinales u otros conjuntos fabricados en los que la consistencia dimensional y la integridad de la soldadura son críticas.

A diferencia de la soldadura manual por sí sola, una máquina de soldadura de vigas combina guiado mecánico, control de movimiento, utillajes y una fuente de potencia de soldadura en un proceso coordinado. Esto mejora la estabilidad del arco, reduce las variaciones entre operarios y ayuda a los fabricantes a mantener tolerancias más estrictas en cordones largos, secciones pesadas o lotes de producción repetitivos.

En el sector de maquinaria de fabricación y procesamiento, los equipos de soldadura de vigas son especialmente importantes para estructuras de acero, componentes de puentes, secciones de buques, tanques de almacenamiento, fabricaciones relacionadas con presión y equipos de planta. Los compradores suelen evaluar estos sistemas no solo por la velocidad de soldadura, sino también por la precisión de alineación, la consistencia de penetración, el control de distorsión y la compatibilidad con operaciones posteriores de manipulación o enderezado.

Desde una perspectiva de adquisición, la máquina de soldadura de vigas adecuada no es simplemente una unidad de soldadura. Forma parte de un sistema de producción que influye en la eficiencia laboral, las tasas de reproceso, el uso de consumibles, la calidad del ajuste y la fiabilidad de entrega. Por ello, la configuración de la máquina, el nivel de automatización y la adecuación a la aplicación merecen una revisión técnica detallada antes de la compra.

Cómo funciona la soldadura de vigas: principios básicos y lógica del proceso

El principio de funcionamiento de una máquina de soldadura de vigas es sencillo: mantener la posición relativa correcta entre el cabezal de soldadura y la pieza de trabajo mientras se aportan calor y material de relleno de forma controlada. La máquina permite una velocidad de desplazamiento estable, el ángulo de la antorcha, la extensión libre del electrodo, el seguimiento de la costura y la presentación de la pieza para que el baño de fusión se mantenga predecible a lo largo de grandes distancias.

En muchas aplicaciones de vigas, el proceso se basa en soldadura por arco sumergido, soldadura por arco metálico con gas o métodos de soldadura automatizada específicos para la aplicación. El proceso seleccionado depende del espesor del material, la preparación de la junta, los objetivos de deposición y la velocidad de producción. Las líneas de vigas H pesadas suelen preferir procesos de alta deposición porque mejoran el rendimiento manteniendo una penetración y una forma de cordón aceptables en costuras estructurales largas.

Una máquina de soldadura de vigas bien configurada también gestiona el equilibrio térmico. Una aportación de calor demasiado baja puede provocar fusión incompleta o penetración deficiente, mientras que un calor excesivo puede aumentar la distorsión, ampliar la zona afectada por el calor y generar más trabajo de enderezado posteriormente. Por lo tanto, un desplazamiento estable y un ajuste uniforme son tan importantes como la capacidad bruta de potencia.

Para la producción automatizada, la máquina debe sincronizar varias acciones simultáneamente: sujeción, posicionamiento, desplazamiento del cabezal de soldadura, alimentación de fundente o alambre cuando corresponda y, en ocasiones, rotación o volteo de la pieza. Esta coordinación es lo que distingue a los equipos industriales de soldadura de vigas de las estaciones de soldadura independientes y determina si la línea puede mantener una producción repetible turno tras turno.

Componentes principales que determinan la calidad de la soldadura

La mayoría de los sistemas de máquinas de soldadura de vigas incluyen una estructura portante, rieles de movimiento o pórtico, fuente de potencia de soldadura, alimentador de alambre, antorcha o cabezal de soldadura, armario de control y mecanismo de soporte de la pieza. Según la aplicación, el mecanismo de soporte puede incluir rodillos, manipuladores, posicionadores, abrazaderas hidráulicas o dispositivos específicos de transporte de vigas.

La estructura mecánica importa más de lo que muchos compradores suponen inicialmente. La rigidez del bastidor afecta la resistencia a la vibración, la precisión de desplazamiento y la estabilidad de la antorcha. Si el pórtico o la estructura de soporte carece de rigidez, el movimiento resultante puede reducir la consistencia del arco y dificultar el mantenimiento de una formación uniforme del cordón, especialmente en piezas largas o secciones de acero gruesas.

Los componentes de control y accionamiento son igualmente importantes. Los sistemas servo, los conjuntos hidráulicos, los sensores y los controles CNC o programables influyen en la precisión de posicionamiento, la repetibilidad y la facilidad de configuración. Wuxi Samgins destaca el uso de componentes hidráulicos, servo y CNC importados de marcas mundialmente reconocidas en posiciones clave, porque estas piezas afectan directamente la estabilidad, la vida útil y la consistencia de parámetros en entornos de producción.

La gestión de consumibles también determina el rendimiento. La estabilidad de la alimentación de alambre, el estado de la punta de contacto, la recuperación de fundente cuando es pertinente, la integridad de la conexión a tierra y la eficacia de la protección contribuyen a la solidez de la soldadura. Incluso una plataforma mecánica robusta no puede compensar una consistencia deficiente de alimentación o un mantenimiento inadecuado de las piezas de desgaste. Por esta razón, los compradores experimentados revisan tanto el diseño de la máquina como la facilidad práctica de mantenimiento de las rutas críticas de consumibles.

Principales tipos de máquinas de soldadura de vigas y sus aplicaciones

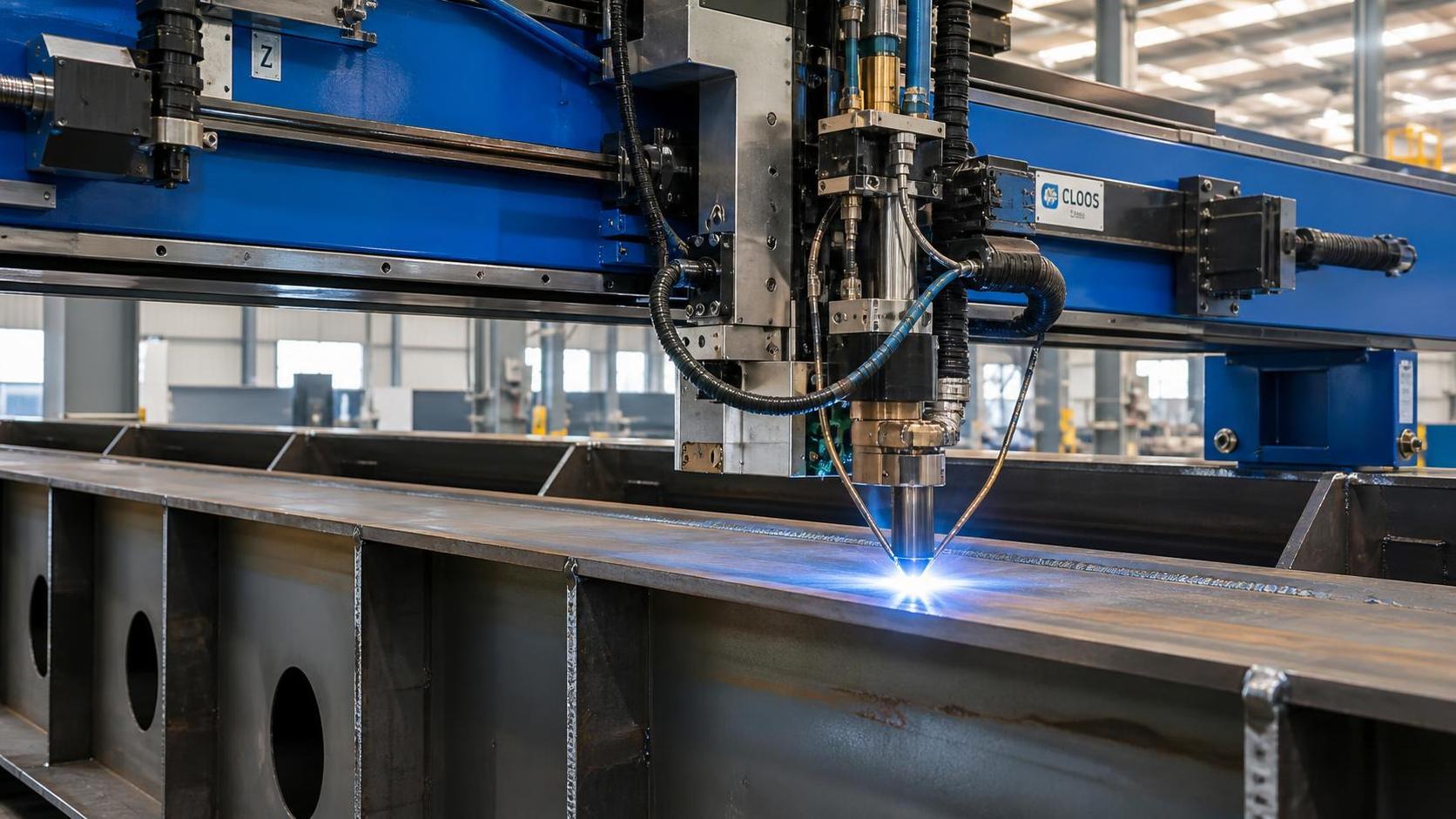

El mercado incluye varias categorías principales de máquinas de soldadura de vigas, cada una diseñada para una lógica de producción diferente. Las soldadoras de vigas tipo pórtico son comunes para elementos estructurales grandes porque permiten trayectorias de desplazamiento largas y un movimiento estable de la antorcha a través de costuras extensas. Se utilizan ampliamente en plantas de fabricación de acero que producen vigas H, columnas cajón y elementos fabricados pesados.

Las líneas integradas de vigas H combinan ensamblaje, soldadura, transporte y, en algunos casos, enderezado en un flujo de trabajo coordinado. Para los compradores centrados en la producción de acero estructural, equipos relacionados como una máquina de soldadura de vigas H tipo pórtico T, una línea horizontal de vigas H o una máquina de soldadura de vigas H 3 en 1 pueden reducir los pasos de manipulación y mejorar la continuidad de producción en comparación con estaciones aisladas.

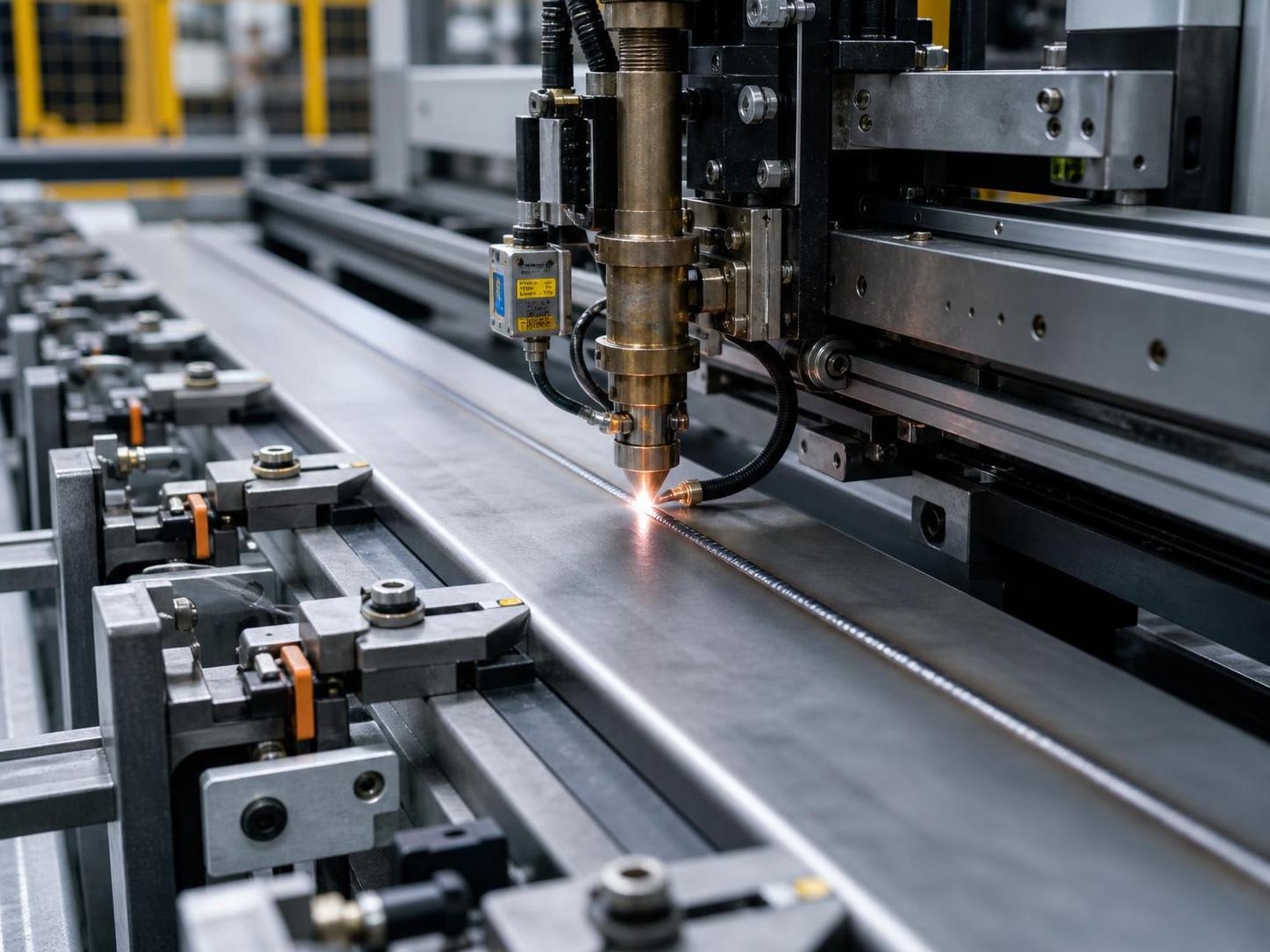

Las máquinas de soldadura de costura longitudinal son otra rama importante cuando la pieza es cilíndrica o formada a partir de chapa en lugar de tener forma de viga estructural. Estas máquinas se seleccionan habitualmente para tanques, tuberías y fabricaciones de chapa donde la rectitud de la costura y el control térmico importan más que el transporte de vigas pesadas. Wuxi Samgins también suministra máquinas de soldadura de costura larga y equipos relacionados con tuberías, lo cual es relevante para compradores que operan tanto en aplicaciones estructurales como de recipientes.

Los sistemas robóticos y multieje están destinados a usuarios con geometrías más variables u objetivos de automatización más elevados. Cuando la variedad de productos es diversa, los robots de soldadura personalizados de 7 ejes o 9 ejes pueden proporcionar una flexibilidad que las líneas de vigas dedicadas no ofrecen. La elección adecuada depende de si la fábrica valora el máximo rendimiento en perfiles estándar o una mayor adaptabilidad entre múltiples familias de piezas.

Quién utiliza máquinas de soldadura de vigas y por qué son importantes

Una máquina de soldadura de vigas suele ser utilizada por fabricantes de acero estructural, fabricantes de equipos relacionados con presión, talleres de tuberías, proveedores de construcción naval, plantas de maquinaria pesada y fábricas de procesamiento de metales que manejan secciones soldadas repetitivas. En todos estos sectores, la máquina respalda un objetivo común: convertir soldaduras largas y sensibles a la alineación en una etapa de fabricación más controlada y escalable.

El valor se hace evidente al comparar la soldadura automatizada de vigas con los métodos manuales. La soldadura manual puede ser eficaz para trabajos de bajo volumen o irregulares, pero normalmente introduce más variabilidad en la velocidad de desplazamiento, la forma del cordón, la aportación de calor y la productividad laboral. Una máquina de soldadura de vigas ayuda a estandarizar estas variables, lo que mejora la previsibilidad en la programación, la inspección y la fabricación posterior.

Para los responsables de decisión, la máquina suele consistir menos en sustituir personas y más en asignar la mano de obra cualificada de forma más eficaz. Los operarios pueden pasar de una deposición manual constante a la supervisión, configuración, controles de calidad y control de parámetros. Esto es especialmente relevante en mercados que enfrentan escasez de mano de obra, crecientes expectativas de calidad o auditorías frecuentes de clientes sobre control y trazabilidad de procesos.

Wuxi Samgins posiciona su oferta en torno a esta necesidad más amplia de producción, en lugar de una única categoría de máquinas. Su gama incluye manipuladores de soldadura, rotadores, posicionadores, robots de soldadura, máquinas de ensamblaje y soldadura de vigas H, equipos de enderezado y sistemas de corte. Para las fábricas que buscan construir un flujo de trabajo de soldadura coherente, esta amplia gama de productos puede simplificar la planificación de líneas y la selección de equipos.

Cómo seleccionar la máquina de soldadura de vigas adecuada

La selección debe comenzar con la pieza de trabajo, no con el folleto. Los compradores deben definir el tipo de viga, el grado del material, el rango de espesores, el tamaño de la sección, el diseño de la junta, el objetivo de producción diaria y el nivel de distorsión aceptable. Una máquina de soldadura de vigas que funciona bien con vigas H estándar puede ser poco adecuada para perfiles mixtos, materiales más delgados o tiradas de producción más cortas con cambios frecuentes.

El siguiente punto de control es la compatibilidad del proceso. Considere si la línea necesita soldadura por arco sumergido, soldadura por arco robótica, soldadura de costura o una combinación con equipos de posicionamiento. Revise también los requisitos de manipulación, como transportadores, dispositivos de giro, rotadores y estaciones de ajuste. En muchas fábricas, la ineficiencia en la manipulación genera más tiempo perdido que el propio ciclo de soldadura.

Los compradores también deben revisar la profundidad de control y el acceso para mantenimiento. El almacenamiento de parámetros, el cambio de recetas, el diagnóstico de fallos, la fiabilidad de los sensores y la disponibilidad de repuestos afectan el tiempo de actividad. Wuxi Samgins destaca la personalización para tanques, tuberías, estructuras de acero y fábricas de chapa, lo que puede ser útil cuando las configuraciones estándar no se ajustan a las restricciones reales de producción.

Por último, evalúe la máquina frente a la realidad de la planta: espacio disponible, acceso de grúa, suministro eléctrico, nivel de habilidad de los operarios, requisitos de inspección y planes de expansión futuros. Una máquina de soldadura de vigas ligeramente más capaz puede generar mejor valor a largo plazo cuando permite una cobertura de productos más amplia o una integración más sencilla con los procesos previos de corte y fresado, y los procesos posteriores de enderezado o granallado.

Factores de rendimiento que los compradores deben medir atentamente

Al evaluar el rendimiento de una máquina de soldadura de vigas, la velocidad de desplazamiento por sí sola es una métrica incompleta. Los compradores deben examinar la tasa de deposición, la estabilidad del arco, la consistencia de penetración, la apariencia del cordón, la conservación de la alineación y la rectitud posterior a la soldadura. Una máquina que suelda rápidamente pero genera reprocesos o distorsión significativos puede reducir el rendimiento efectivo en lugar de mejorarlo.

La tolerancia de ajuste es otro factor importante. Los sistemas de soldadura automatizada funcionan mejor cuando las piezas entrantes se preparan de manera uniforme. Si la calidad de corte, la alineación ala-alma o la calidad de los puntos de soldadura varían demasiado, el proceso de soldadura se vuelve menos predecible. Por ello, muchos fabricantes combinan la soldadura de vigas con equipos competentes de corte, fresado, ensamblaje y posicionamiento en la misma línea de producción.

El ciclo de trabajo, la estabilidad térmica y la rigidez estructural influyen en si la máquina puede mantener la producción durante turnos largos. Para plantas de mayor volumen, revise no solo las hojas de especificaciones nominales, sino también cómo se comporta el sistema durante la operación continua, incluida la estabilidad de alimentación de alambre, la respuesta del control y la facilidad para corregir pequeñas desviaciones sin paradas prolongadas.

La verificación de calidad debe incluir controles dimensionales, consistencia visual de la soldadura y registros de proceso cuando lo exijan el cliente o el código del proyecto. Los fabricantes que atienden proyectos internacionales suelen necesitar una disciplina documental más rigurosa. Wuxi Samgins declara estar familiarizada con ASME, API y otros códigos industriales locales, lo cual es relevante cuando el comprador debe alinear la capacidad del equipo con las expectativas de fabricación específicas del mercado.

Normas industriales, acceso al mercado y escenarios de aplicación

Una máquina de soldadura de vigas utilizada en fabricación orientada a la exportación debe considerarse en el contexto de sistemas de calidad, seguridad eléctrica y requisitos de códigos del cliente. La conformidad de la máquina no sustituye la cualificación del procedimiento de soldadura, pero facilita la aprobación de equipos y las auditorías de planta. Wuxi Samgins declara que sus máquinas cumplen con los requisitos del sistema de calidad ISO9001 y las directivas de Maquinaria y LVD de la UE CE, lo que puede ayudar a los compradores a evaluar la credibilidad del proveedor.

Los escenarios de aplicación difieren según la región y la industria. Los talleres de acero estructural pueden priorizar el rendimiento y la capacidad de tamaño de sección, mientras que los fabricantes de tanques y tuberías se centran más en la integridad de la costura, la repetibilidad y la manipulación de piezas cilíndricas. En entornos de producción mixta, la mejor máquina de soldadura de vigas suele ser la que se integra sin problemas con manipuladores, rotadores, posicionadores y sistemas de corte ya utilizados.

Las referencias de clientes de la empresa, incluidas URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Contevix comercio e servicos ltda, Zein Steel Industries Co.LLC, BatysMunaiGazZhabdyktary LLP y Lincoln Electric-MENA, sugieren experiencia atendiendo diferentes entornos industriales y mercados de exportación. Estos ejemplos deben interpretarse como evidencia de alcance de mercado, no como un atajo para evitar la debida diligencia técnica.

Para los compradores que comparan proveedores, una ventaja práctica es la posibilidad de obtener una solución de línea más amplia de un solo fabricante. Wuxi Samgins puede combinar equipos de soldadura de vigas con máquinas de ensamblaje de vigas H, máquinas enderezadoras, equipos de granallado, máquinas de corte CNC, máquinas de fresado de bordes y sistemas de procesamiento de tuberías. Esto importa cuando el objetivo del proyecto es una ruta de producción coherente en lugar de una sola máquina independiente.

Mantenimiento, vida útil y momento de actualización

Una máquina de soldadura de vigas debe mantenerse conforme a un programa preventivo basado en desgaste mecánico, inspección eléctrica, lubricación, calibración y sustitución de consumibles. Las comprobaciones diarias suelen cubrir el estado de los cables, la alineación de la antorcha, los componentes de contacto, la estabilidad de alimentación, la función de sujeción y la limpieza de rieles, guías y elementos de detección. Los pequeños problemas en estas áreas pueden afectar rápidamente la consistencia de la soldadura.

El mantenimiento semanal y mensual suele incluir inspección de accionamientos, comprobaciones hidráulicas cuando estén instaladas, apriete de fijaciones, revisión de la precisión de desplazamiento y validación de los parámetros de soldadura almacenados. Las fábricas que operan varios turnos deben acortar los intervalos de inspección y mantener disponibles repuestos críticos para componentes con patrones de desgaste previsibles. El tiempo de inactividad en una línea de vigas puede interrumpir varios procesos posteriores a la vez.

El momento de actualización suele volverse relevante cuando cambian los tamaños de producto, se endurecen los estándares de calidad o el modelo laboral se orienta hacia una mayor automatización. Una planta que comienza con una máquina de soldadura de vigas dedicada para un rango de tamaños de viga puede requerir posteriormente flexibilidad robótica, automatización de manipulación más robusta o mejor control digital para la trazabilidad de procesos y la gestión de recetas.

El soporte posventa tiene un efecto directo sobre la vida útil de la máquina. Wuxi Samgins destaca garantías a largo plazo y servicio que cubre diseño, fabricación, ventas, posventa y soporte técnico. Para los compradores internacionales, las cuestiones prácticas son la velocidad de respuesta, la orientación para la puesta en marcha, la planificación de repuestos y si el proveedor puede ayudar a diagnosticar problemas a nivel de línea en lugar de solo fallos individuales de la máquina.

Coste total de propiedad y consideraciones sobre el ROI

El precio de compra de una máquina de soldadura de vigas es solo una parte del panorama financiero. El coste total de propiedad incluye instalación, formación, trabajos eléctricos y de cimentación, utillajes, consumibles, repuestos, mano de obra de mantenimiento, consumo energético y el coste de producción perdida durante las paradas. Las máquinas con una calidad de construcción inicial superior pueden costar más al principio, pero reducir las pérdidas operativas ocultas con el tiempo.

El ROI depende en gran medida del perfil de producción de la fábrica. Los trabajos de vigas repetitivos y de alto volumen suelen beneficiarse más porque la automatización reduce la variabilidad del ciclo y la intensidad de mano de obra en muchas piezas similares. En entornos de menor volumen, el caso financiero suele depender de si la máquina también reduce los reprocesos, mejora la fiabilidad de entrega o abre el acceso a proyectos con expectativas de calidad más estrictas.

Los compradores deben modelar al menos cinco variables: producción anual, ahorro o reasignación de mano de obra, eficiencia de consumibles, reducción de desperdicios o reprocesos y tiempo de actividad esperado. También es prudente estimar el coste de los procesos de apoyo. Por ejemplo, una máquina de soldadura de vigas combinada con equipos adecuados de corte, preparación de bordes y enderezado puede ofrecer una economía real mejor que una unidad de soldadura más barata instalada en un proceso previo inestable.

Para los equipos de abastecimiento, el caso de inversión más fiable combina adecuación técnica, capacidad de servicio del proveedor y supuestos realistas a nivel de planta. Wuxi Samgins puede ser relevante cuando los compradores necesitan robots de soldadura personalizados, rotadores de soldadura de alta resistencia, líneas de vigas H o sistemas de costura larga dentro de una misma relación de suministro. Este enfoque puede reducir el riesgo de integración y ayudar a que el equipo funcione como un activo de producción en lugar de una compra de máquina aislada.

Tendencias futuras en la tecnología de soldadura de vigas

El futuro del mercado de máquinas de soldadura de vigas se orienta hacia una automatización más inteligente, una retroalimentación de proceso más sólida y una integración más estrecha con equipos previos y posteriores. Los compradores esperan cada vez más no solo automatización del movimiento, sino también una gestión de recetas más sencilla, diagnósticos de fallos y un rendimiento más estable en gamas de productos más amplias. Los controles digitales y un mejor uso de los sensores seguirán determinando las decisiones de compra.

Otra tendencia es el diseño modular de producción. Las fábricas buscan equipos de soldadura de vigas que puedan conectarse con corte CNC, fresado de bordes, ajuste, enderezado, granallado y manipulación robótica sin una personalización excesiva después de la entrega. Los proveedores con una amplia cartera de maquinaria suelen estar mejor posicionados para respaldar esta planificación a nivel de sistema porque entienden las dependencias del proceso más allá de la propia estación de soldadura.

La eficiencia energética, la optimización laboral y un menor tiempo de cambio también se están volviendo más importantes que las simples afirmaciones de velocidad máxima. A medida que los compradores comparan proyectos de capital, prestan mayor atención al tiempo de actividad utilizable, la facilidad de mantenimiento y la capacidad de cambiar entre tipos de productos sin largas interrupciones de configuración. Esto favorece a las máquinas bien diseñadas con controles robustos y acceso práctico para el servicio.

Para las empresas que evalúan sus próximas inversiones, una máquina de soldadura de vigas debe analizarse como parte de una estrategia de fabricación más amplia. El conocimiento de procesos relacionados, como los temas tratados en las orientaciones sobre mantenimiento, selección de cizallas o configuración de plegado CNC, suele ser importante porque la calidad de la soldadura comienza antes del proceso. Los mejores resultados suelen lograrse al tratar la automatización de soldadura como una parte coordinada de todo el flujo de trabajo de procesamiento de metales.
