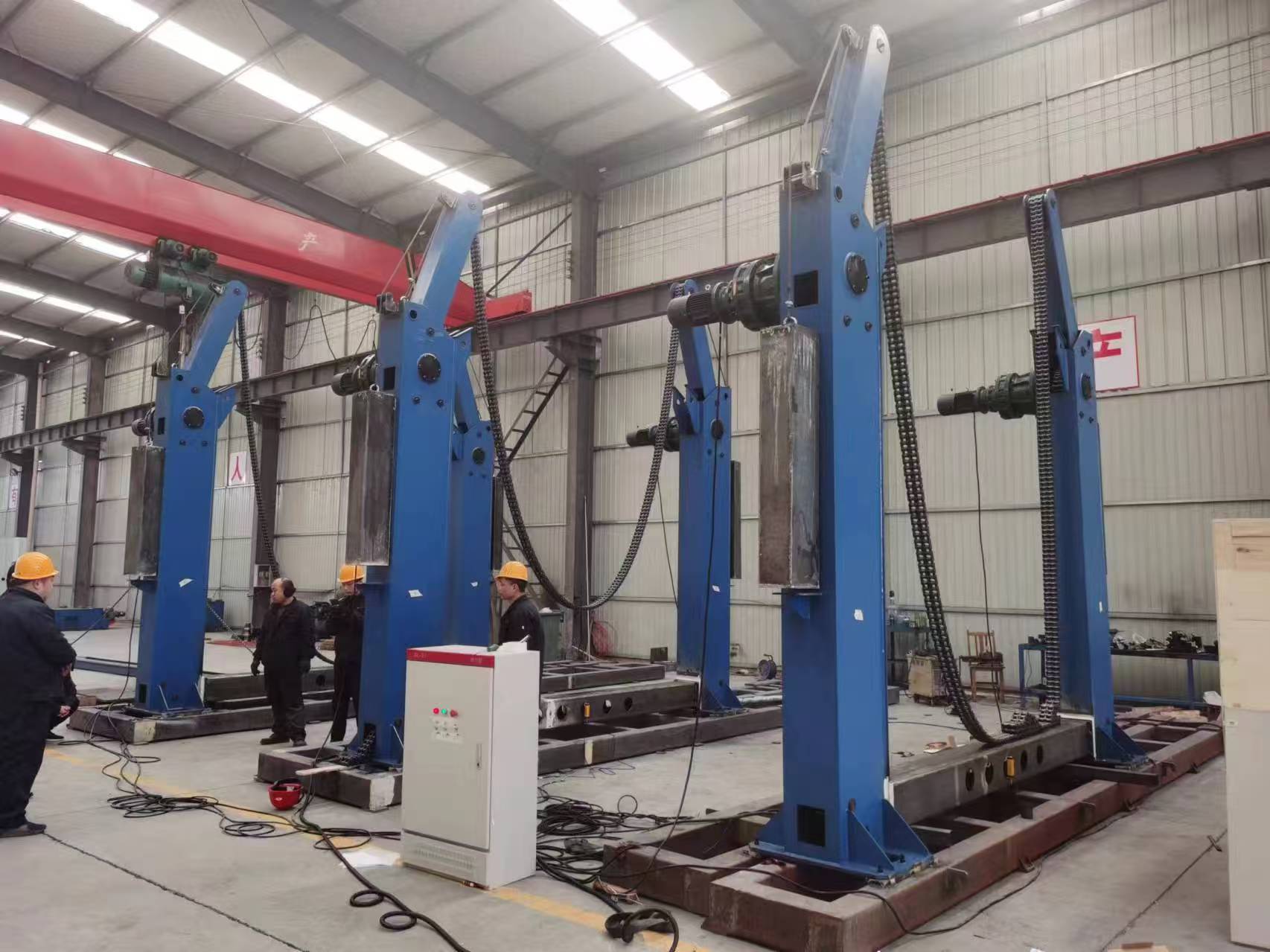

1. Introducción de la máquina volteadora de cadena para vigas H:

1.1 Descripción general y función del equipo
Los soportes de volteo están diseñados para girar productos 360 grados para el ajuste de posición. El equipo presenta una estructura tipo pórtico invertido y está equipado con cuatro reductores para controlar la pieza de trabajo, lo que ofrece un manejo conveniente durante el proceso de volteo.

1.2 Composición del sistema
Los soportes de volteo constan de brazos oscilantes, columnas de soporte, dispositivos de retorno y un sistema de control eléctrico y operación. El conjunto también incluye cuatro columnas verticales, cada una equipada con un mecanismo de accionamiento en la parte superior. Un motor con freno controla el reductor cicloidal de pasador, que a su vez acciona los piñones.

1.3 Mecanismo de accionamiento y guiado
Cada piñón está equipado con dos poleas montadas en el brazo oscilante. Una polea sirve para cambiar la dirección de movimiento de la cadena y ampliar el recorrido de la cadena. Una rueda guía está ubicada cerca de la parte inferior del piñón para aumentar el ángulo de envolvimiento de la cadena sobre el piñón, garantizando un engrane positivo.

2. Parámetros técnicos de la máquina volteadora de cadena para vigas H

3. Características de la máquina volteadora de cadena para vigas H:

3.1 Capacidad de la pieza de trabajo
Este equipo está diseñado específicamente para manipular piezas de trabajo grandes y alargadas, en particular vigas H y otros componentes extremadamente largos y pesados. Admite un tamaño máximo de sección transversal de 3,800 × 3,800 mm, con un rango de longitud normalmente entre 7,000 y 14,000 mm, y una capacidad máxima de carga de hasta 15,000 kg.

3.2 Rotación flexible de ángulo completo
Un mecanismo de accionamiento por cadena permite la rotación continua de 360° de la pieza de trabajo en cualquier ángulo. Ajustando la dirección de accionamiento del motor, las dos cadenas de soporte se desplazan de forma sincronizada para completar la acción de rotación. Esta función permite reposicionar rápidamente la costura de soldadura longitudinal en la posición de soldadura plana, reduciendo significativamente la intensidad de trabajo del operario y garantizando al mismo tiempo una calidad de soldadura uniforme.

3.3 Control de elevación y estabilización
Además del volteo, el equipo está equipado con funciones de elevación y descenso. Para piezas de trabajo extremadamente largas, se puede adoptar un diseño de máquina volteadora sincronizada con bastidor de cabeza y cola, con múltiples unidades de volteo motorizadas conectadas en serie y que giran sincronizadamente con unidades accionadas. Esto evita eficazmente la oscilación de la pieza de trabajo durante el volteo, garantizando estabilidad y seguridad durante todo el proceso de soldadura.

3.4 Sistema de accionamiento y control
El sistema de accionamiento normalmente emplea una combinación de un motor de freno cónico y un reductor cicloidal de pasador, con una potencia total instalada de hasta 9 kW. El control se realiza principalmente mediante operación remota, lo que facilita una manipulación segura a larga distancia.

3.5 Características del diseño estructural
La estructura típica consta de cuatro columnas, cada una con un brazo oscilante montado en la parte superior y equipado con un motor y un reductor. La cadena portadora es una cadena de tipo abierto que rodea las columnas y los piñones de los brazos oscilantes. Este diseño presenta limitaciones inherentes: las piezas de trabajo de mayor sección transversal requieren cadenas portadoras más largas y columnas más altas, lo que a su vez aumenta las exigencias de resistencia y estabilidad del equipo.
