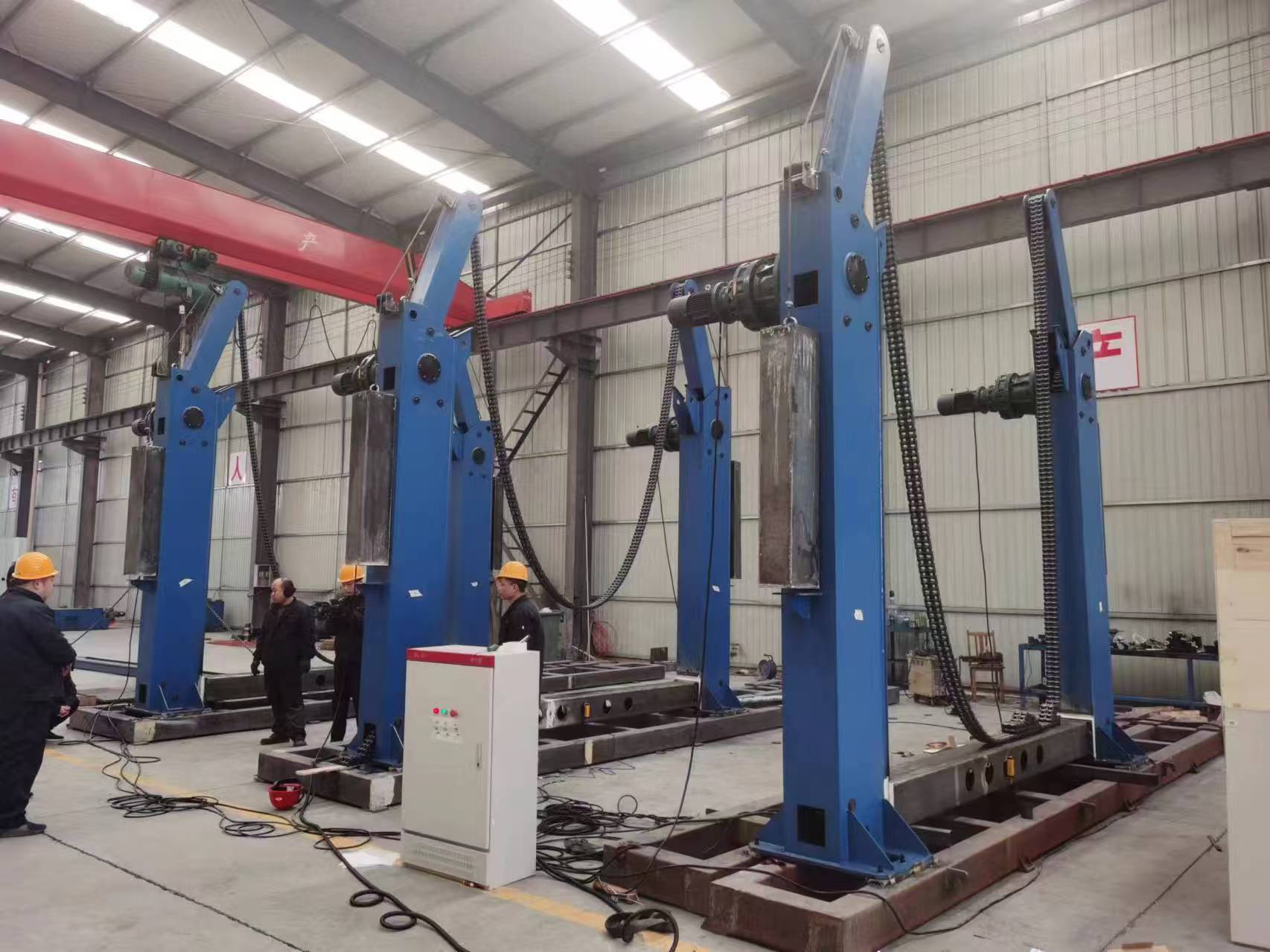

1. Введение в цепной кантователь двутавровых балок:

1.1 Обзор и функции оборудования
Кантователи предназначены для поворота изделий на 360 degrees с целью изменения их положения. Оборудование имеет перевернутую портальную конструкцию и оснащено четырьмя редукторами для управления заготовкой, что обеспечивает удобство эксплуатации в процессе кантования.

1.2 Состав системы
Кантователи состоят из поворотных рычагов, опорных колонн, устройств возврата, а также электрической системы управления и эксплуатации. В сборку также входят четыре вертикальные колонны, каждая из которых оснащена приводным механизмом в верхней части. Тормозной двигатель управляет циклоидным штифтовым редуктором, который, в свою очередь, приводит в действие звездочки.

1.3 Механизм привода и направления
Каждая звездочка оснащена двумя роликами, установленными на поворотном рычаге. Один ролик служит для изменения направления движения цепи и увеличения ее хода. Направляющее колесо расположено вблизи нижней части звездочки для увеличения угла обхвата цепью звездочки, обеспечивая надежное зацепление.

2. Технические параметры цепного кантователя двутавровых балок

3. Характеристики цепного кантователя двутавровых балок:

3.1 Грузоподъемность заготовки
Это оборудование специально разработано для работы с крупными длинномерными заготовками, особенно с двутавровыми балками и другими чрезвычайно длинными и тяжелыми компонентами. Максимальный размер поперечного сечения составляет 3,800 × 3,800 mm, типичный диапазон длины — от 7,000 до 14,000 mm, а максимальная грузоподъемность — до 15,000 kg.

3.2 Гибкое вращение на полный угол
Цепной приводной механизм обеспечивает непрерывное вращение заготовки на 360° под любым углом. Регулируя направление привода двигателя, две опорные цепи перемещаются синхронно для выполнения операции поворота. Эта функция позволяет быстро переместить продольный сварной шов в положение для сварки в нижнем положении, значительно снижая трудоемкость работы оператора и обеспечивая стабильное качество сварки.

3.3 Управление подъемом и стабилизацией
Помимо кантования, оборудование оснащено функциями подъема и опускания. Для чрезвычайно длинных заготовок может применяться конструкция синхронного кантователя с головной и хвостовой рамами, в которой несколько приводных кантующих устройств соединены последовательно и синхронно вращаются с ведомыми устройствами. Это эффективно предотвращает колебания заготовки во время кантования, обеспечивая стабильность и безопасность на протяжении всего процесса сварки.

3.4 Система привода и управления
Система привода обычно использует комбинацию конического тормозного двигателя и циклоидного штифтового редуктора с общей установленной мощностью до 9 kW. Управление в основном осуществляется дистанционно, что обеспечивает безопасную работу на большом расстоянии.

3.5 Особенности конструктивного исполнения
Типовая конструкция состоит из четырех колонн, каждая из которых имеет поворотный рычаг, установленный сверху и оснащенный двигателем и редуктором. Несущая цепь представляет собой открытую цепь, огибающую колонны и звездочки поворотных рычагов. Такая конструкция имеет присущие ей ограничения: для заготовок большего поперечного сечения требуются более длинные несущие цепи и более высокие колонны, что, в свою очередь, повышает требования к прочности и устойчивости оборудования.
