دليل شامل لماكينة درفلة القلاووظ عالية السرعة: مبادئ العمل وأنواع الماكينات

دليل شامل لآلة دحرجة القلاوظ عالية السرعة: مبادئ العمل وأنواع الآلات

تُنتج آلة دحرجة القلاوظ عالية السرعة قلاوظًا خارجيًا عن طريق ضغط قوالب مقساة على خامة معدنية مجهزة مسبقًا. وبدلًا من إزالة المادة باستخدام أداة قطع، تُشكّل المادة بالتشوه لتأخذ شكل القلاوظ المطلوب. تُستخدم هذه الآلات لدى الشركات المصنعة للمسامير والبراغي والقضبان ذات النهايات الملولبة والقضبان الملولبة وبعض المكونات الدقيقة. وتنبع قيمتها التجارية من قدرتها على التشكيل المتكرر، وكفاءة استخدام المواد، وملاءمتها للإنتاج الآلي عند مواءمة مادة قطعة العمل وأبعاد الخام والعدد ونظام التغذية على نحو صحيح.

لا يصف مصطلح «عالية السرعة» فئة موحدة من الآلات لها حد أدنى واحد لمعدل الإنتاج. فقد يستخدمه الموردون لوصف سرعة دوران أعلى للقوالب، أو دورات تشكيل أقصر، أو معدلات إنتاج أعلى مع التغذية الآلية. لذلك، ينبغي للمشترين تحديد السرعة بعدد القطع المقبولة في الدقيقة لمكوّن محدد. فالمسمار القصير والقضيب الملولب الطويل والقضيب المصنوع من الفولاذ السبائكي كبير الحجم تفرض أحمال تشكيل ومتطلبات مناولة مختلفة، مما يجعل أرقام السرعة المعلنة غير مناسبة للمقارنة المباشرة ما لم يُتفق على مواصفات إنتاج موحدة.

تُعد دحرجة القلاوظ مناسبة على نحو خاص للإنتاج المتكرر للأشكال الهندسية للقلاوظ الخارجي في المواد ذات المطيلية الكافية. لكنها لا تحل تلقائيًا محل كل عمليات التشغيل الآلي؛ فالقلاوظ الداخلي، وصعوبة الوصول، والدفعات التجريبية الصغيرة، والمواد غير المناسبة للتشكيل على البارد قد تتطلب عمليات أخرى. تحدد مواصفة الشراء الجيدة معيار القلاوظ وفئة التفاوت وحالة المادة والحجم السنوي ومتطلبات الفحص قبل النظر في حجم الآلة. وبذلك يتحول البحث العام عن المعدات إلى تقييم عملي لمدى قدرة الدحرجة على إنتاج القطعة المطلوبة بصورة موثوقة.

مبادئ العمل ومتطلبات المواد

أثناء الدحرجة، تخترق القوالب الحاملة للشكل العكسي للقلاوظ سطح الخام، بينما توزع الحركة النسبية المضبوطة التشوه حول قطعة العمل. وتتدفق المادة من جذور القلاوظ المستقبلية نحو القمم. ويكون قطر الخام الأولي عادة قريبًا من قطر الخطوة للقلاوظ، لكن القيمة الصحيحة تعتمد على هندسة القلاوظ وسلوك المادة ومتطلبات تشكيل القمم. ويجب تحديدها من خلال الحسابات الهندسية والتجارب. وعادةً ما يحتوي الخام المحدد بقطر يساوي القطر الخارجي النهائي على مادة زائدة بالنسبة إلى دحرجة القلاوظ التقليدية.

يمكن أن يحسن التشوه اللدن تشطيب السطح ويُحدث إجهادات متبقية ضاغطة مفيدة. وبالمقارنة مع القطع، قد تحافظ الدحرجة أيضًا على اتجاه ملائم لتدفق المادة حول شكل القلاوظ. ويمكن لهذه التأثيرات أن تدعم أداء مقاومة الكلال، لكن قيمتها تعتمد على المادة وتسلسل المعالجة الحرارية وهندسة جذر القلاوظ وظروف الخدمة. وينبغي للمشترين عدم اعتبار القلاوظ المدحرج ضمانًا تلقائيًا للقوة. فالمثبتات الحرجة للسلامة تظل بحاجة إلى الاختبارات الميكانيكية المحددة والتحقق من الأبعاد وإمكانية التتبع واعتماد عملية التصنيع كاملة.

تعتمد ملاءمة المادة على المطيلية والصلادة والبنية المجهرية وحالة السطح، لا على تسمية الدرجة وحدها. ويمكن دحرجة كثير من أنواع الفولاذ الكربوني والفولاذ السبائكي والفولاذ المقاوم للصدأ والسبائك غير الحديدية في الظروف المناسبة، مع اختلاف متطلبات العدد والتزييت لكل منها. وقد تؤدي الصلادة المفرطة أو البنى الهشة أو القشور أو عيوب السطح إلى التشقق أو سوء ملء القوالب أو سرعة تآكلها. وينبغي تحديد ما إذا كانت الدحرجة ستُجرى قبل المعالجة الحرارية أم بعدها، والتأكد من نطاق الصلادة المقبول مع موردي الآلات والعدد باستخدام خامات إنتاج ممثلة.

الأنواع الرئيسية للآلات وأساليب التغذية

تستخدم آلات القوالب المسطحة قالبين مسطحين متطابقين، يكون أحدهما ثابتًا والآخر ترددي الحركة عادةً. وتتحرك الخامة بينهما أثناء تشكيل القلاوظ. ويشيع استخدام هذا الترتيب في إنتاج البراغي والمسامير بكميات كبيرة، لأنه يعمل بكفاءة مع التغذية الآلية ودورات التشغيل القصيرة والمتكررة. ويعتمد الاختيار على طول الخام وقطره وهندسة الرأس وأبعاد القوالب وموثوقية التغذية. وينبغي تقييم آلة القوالب المسطحة باستخدام المكوّن الفعلي، لا سيما عندما يحدّ رأس أو كتف أو شكل غير مألوف للخامة من دخولها أو خروجها.

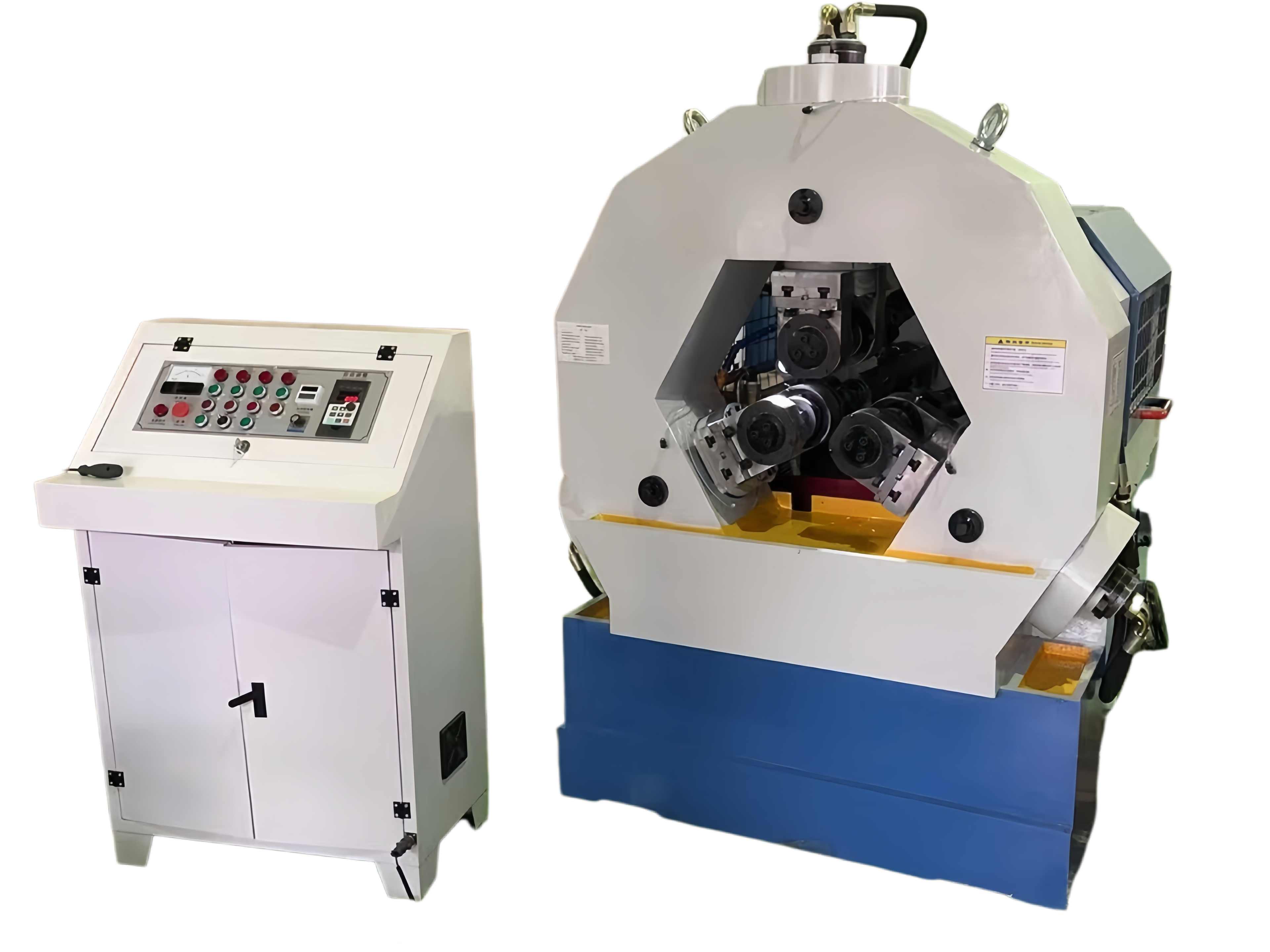

تستخدم آلات القوالب الأسطوانية قوالب دوارة لتشكيل القلاوظ. ومن الترتيبات الشائعة استخدام قالبين، بينما يمكن أن توفر ترتيبات القوالب الثلاثة إسنادًا متوازنًا لقطعة العمل في التطبيقات المناسبة. وفي الدحرجة بالإدخال، يتشكل طول محدد للقلاوظ عندما تتحرك القوالب شعاعيًا نحو الخام. أما الدحرجة بالتمرير، فتستخدم إعدادًا يدفع قطعة العمل محوريًا، مما يجعلها مناسبة للأجزاء الملولبة الأطول. وتعتمد قدرة الآلة على هندسة القوالب وترتيب المغازل ومعدات الإسناد وقوة التشكيل المتاحة؛ فعدد القوالب وحده لا يحدد الإنتاجية أو الدقة.

تجمع آلات الدحرجة الكوكبية أو ذات القطاعات الدوارة عادةً بين قالب دائري دوار وقطاع قالب ثابت لدعم الإنتاج السريع والمستمر للمكونات المناسبة. وتكون ملائمة على نحو خاص عندما يبرر حجم الإنتاج استخدام عدد وتجهيزات تغذية مخصصة. وفي جميع أنواع الآلات، تفرض التغذية اليدوية والتغذية بالمخزن والتغذية بالوعاء وأنظمة النقل المدمجة حدود تشغيل مختلفة. ويصف التحكم CNC أو المؤازر طريقة التحكم في الحركات، وليس مبدأ تشكيل منفصلًا. وينبغي للمشترين التمييز بين ترتيب الدحرجة الميكانيكي وحزمة الأتمتة والتحكم.

معايير الاختيار وقبول الإنتاج

ابدأ اختيار الآلة برسم المكوّن ونطاق الإنتاج. حدد قطر القلاوظ وخطوته وطوله وفئة التفاوت ودرجة المادة ونطاق الصلادة وهندسة الخام وأي أكتاف أو مناطق محدودة الوصول. واذكر الإنتاج المطلوب لكل مجموعة رئيسية من القطع، لا إجمالي الطلب السنوي فقط. واطلب من المورد تحديد حدود التشغيل للتكوين المقترح، بما في ذلك قوة التشكيل وسعة القوالب وسرعة المغزل وخلوص التحميل وإسناد قطعة العمل. وينبغي إيلاء اهتمام خاص للتطبيقات التي تقترب متطلباتها من الحد الأقصى المعلن لقدرة الآلة.

قارن معدلات الإنتاج في ظروف متكافئة. فقد تُكمل آلة دحرجة القلاوظ عالية السرعة عملية التشكيل بسرعة، بينما تحد من سرعة خط الإنتاج مناولة الخامات أو الفحص أو النقل إلى العمليات اللاحقة. اطلب أن تشمل تقديرات الدورة التغذية والتشكيل والتفريغ والتوقفات المتوقعة. وبالنسبة إلى القضبان الطويلة، قيّم الاستقامة والإسناد المحوري ومناولة التفريغ؛ أما المثبتات القصيرة، فقيّم اتجاه الخام واتساق التغذية. ويهم أيضًا زمن تغيير التجهيز عندما تُستخدم آلة واحدة لأحجام متعددة من القلاوظ، إذ تقلل تعديلات العدد واعتماد القطعة الأولى ساعات الإنتاج المتاحة.

ينبغي أن يستخدم اختبار القبول خامات ممثلة ومواصفات القلاوظ المقصودة. اتفق قبل الاختبار على كمية عينات مناسبة ومدة تشغيل مستمرة وطريقة الفحص ومعايير الرفض المسموح بها. وقِس الإنتاج المقبول واتساق الأبعاد وحالة السطح وأداء التغذية بدلًا من تسجيل السرعة وحدها. وحيثما كان ذلك مناسبًا، أدرج دليلًا على استقرار العملية بعد الإحماء وبعد ضبط العدد. وتأكد من الأدوات ومقاييس الفحص ووحدات التغذية وخدمات التركيب والتدريب المشمولة في عرض السعر، حتى تصف العروض أنظمة إنتاج قابلة للمقارنة.

التطبيقات ومعايير الصناعة وتقييم الموردين

تشمل الجهات المستخدمة عادةً مصنعي المثبتات وموردي مكونات السيارات ومنتجي معدات البناء والشركات المصنعة للقطع الصناعية الملولبة. ويُحدد نظام القلاوظ المطبق وفقًا لرسم المكوّن؛ ومن أمثلته القلاوظ المتري وفق ISO والقلاوظ الموحد بالبوصة وفق معايير ASME ذات الصلة. ويُعد المطابقة للأبعاد والأداء الميكانيكي متطلبين منفصلين. تساعد مقاييس GO وNO GO على التحقق من حدود القلاوظ المحددة، بينما تتطلب خصائص المادة أو سلوك الشد أو أداء مقاومة الكلال فحوصًا مستقلة عند اشتراطها للتطبيق. واتفق على المعايير والإصدارات المحددة أثناء مراجعة العقد.

تقدم Wuxi Samgins آلات دحرجة القلاوظ ضمن مجموعة أوسع من معدات التصنيع، بما في ذلك آلات الثقب الشعاعي والمناشير الشريطية وآلات القطع CNC وأنظمة اللحام. وقد تساعد هذه المجموعة المشترين على تنسيق العمليات التكميلية عندما يتطلب مسار الإنتاج لديهم ذلك. كما تشير الشركة إلى قدراتها في التخصيص واستخدام علامات تجارية معترف بها دوليًا لمكونات الأنظمة الهيدروليكية والمؤازرة وCNC في معداتها. وبالنسبة إلى آلة دحرجة قلاوظ محددة، اطلب قائمة موثقة بالمكونات ومقترحًا للتطبيق لتحديد الميزات المشمولة في التكوين المعروض.

تذكر Wuxi Samgins امتثال نظام الجودة لديها لمعيار ISO 9001، والمطابقة ذات الصلة بعلامة CE، وأكثر من عشر سنوات من الخبرة في التصدير. وينبغي لفرق المشتريات مراجعة الشهادات الحالية وإقرارات المطابقة الخاصة بالآلة ومتطلبات السلامة المطبقة ومتطلبات بلد الوجهة قبل الشراء. وتشمل قائمة العملاء التي تقدمها الشركة URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وLincoln Electric-MENA، لكنها لا تثبت وجود تركيبات محددة لآلات دحرجة القلاوظ أو نتائج إنتاج بعينها. واطلب مرجعًا ذا صلة عند توفره، إلى جانب شروط ضمان محددة ومسؤوليات التشغيل الأولي ودعم قطع الغيار والوثائق الفنية.

إعداد العملية ومراقبة الجودة والصيانة

تبدأ العملية الموثوقة بخامات متسقة. تحكم في القطر الأولي والاستدارة والاستقامة والطول ونظافة السطح وحالة المادة قبل الدحرجة. جهز شطفة الدخول المحددة وأزل العيوب التي قد تعيق التشكيل. ركّب القوالب المتطابقة وفق تعليمات المورد، وتحقق من المحاذاة والتوقيت حيثما ينطبق ذلك، واضبط دعامات قطعة العمل وموجهات التغذية. استخدم تزييتًا مناسبًا للمادة والعدد، ثم أنتج قطعًا تجريبية بإعدادات مضبوطة. ولا تبدأ الإنتاج إلا بعد مطابقة القطع الأولى لمتطلبات الأبعاد والسطح المتفق عليها.

ينبغي أن تتعقب مراقبة الجودة الخصائص الأرجح تأثيرًا في الملاءمة والأداء. وتشمل هذه، وفقًا للرسم، قطر الخطوة والقطر الخارجي وطول القلاوظ والقيادة وشكل الجوانب وعيوب السطح الظاهرة. وقد لا تكفي مقاييس GO وNO GO وحدها لتشخيص أخطاء القيادة أو مشكلات الشكل. وقد يلزم إجراء فحص بصري أو قياس أبعادي مناسب أو فحص مقطعي أثناء اعتماد العملية. وينبغي أن يؤدي نقص ملء القمم أو الطيات أو الشقوق أو عدم اتساق أبعاد القلاوظ إلى التحقيق في حجم الخام وحالة المادة وتآكل القوالب والمحاذاة وإعدادات التشكيل.

ينبغي تحديد فترات الصيانة وفق دليل الآلة وظروف التشغيل الفعلية. وتشمل الفحوص الدورية عادةً مستويات مواد التشحيم والترشيح وحالة القوالب ونظافة التغذية والحواجز وأقفال الأمان والضوضاء أو درجات الحرارة غير الطبيعية. وتشمل الصيانة المخططة الأنظمة الهيدروليكية ومحامل المغازل ومكونات نقل الحركة والمحاذاة ونسخًا احتياطية لأنظمة التحكم، حيثما كانت متوفرة. سجل استخدام القوالب والتآكل الملحوظ بحيث تستند قرارات الاستبدال إلى بيانات الإنتاج. واعزل مصادر الطاقة الخطرة قبل الصيانة، ودرب المشغلين على التعامل مع حالات الانحشار دون إدخال أيديهم في منطقة التشكيل. فالصيانة الموثوقة تحمي العاملين وتحافظ على اتساق الإنتاج.

التكلفة الإجمالية للملكية والعائد على الاستثمار

لا يمثل سعر الشراء سوى جزء واحد من تكلفة آلة دحرجة القلاوظ عالية السرعة. أدرج في الميزانية القوالب ووحدات التغذية ودعامات قطع العمل ومقاييس الفحص والشحن والتركيب وتدريب المشغلين والتزييت والطاقة والصيانة وقطع الغيار. وأدرج أيضًا تجهيز المنشأة والربط بإنتاج الخامات في العمليات السابقة عند الحاجة. وتستحق تكاليف العدد اهتمامًا خاصًا، إذ قد تتطلب أحجام القلاوظ وأشكاله وترتيبات الآلات المختلفة مجموعات قوالب منفصلة. وقد يؤدي عرض السعر الأولي الأقل إلى تكلفة تشغيل أعلى إذا استُثنيت منه ملحقات أو خدمات دعم مهمة.

احسب تكلفة القطعة المقبولة باستخدام معدلات تشغيل ومردود واقعيين. اقسم تكاليف الملكية والتشغيل السنوية على عدد القطع المطابقة المنتجة فعليًا، مع مراعاة تغييرات التجهيز والصيانة المخططة وانقطاعات وحدة التغذية والهالك. وقارن الدحرجة بالعملية الحالية باستخدام مواصفات المكوّن وحجم الإنتاج نفسيهما. وقد تشمل الفوائد المحتملة تقليل إنتاج الرايش وقصر زمن المعالجة وخفض العمالة لكل قطعة، لكن يظل إعداد الخامات في العمليات السابقة واستهلاك العدد عاملين مهمين. واستند في افتراضات التوفير إلى تجارب المورد وسجلات الإنتاج الخاصة بك.

يقسم حساب فترة الاسترداد البسيط الاستثمار الإضافي على صافي التوفير السنوي المتوقع. واحتسب التوفير الذي يمكن للشركة تحقيقه فعليًا فقط، مثل خفض العمل الإضافي أو تجنب الاستعانة بمصادر خارجية أو تقليل استهلاك المواد أو زيادة العائد من الإنتاج القابل للبيع. واختبر سيناريوهات متحفظة لانخفاض الطلب وقصر عمر القوالب وبطء تغيير التجهيز. وفكر أيضًا في سرعة توريد العدد البديلة وقطع الغيار الأساسية. وبالنسبة إلى المشتريات التصديرية، وضح مراحل الدفع ونطاق التسليم وترتيبات التشغيل الأولي وتغطية الضمان والتزامات الاستجابة للخدمة قبل إتمام قرار الاستثمار.

الاتجاهات المستقبلية وخارطة طريق عملية للشراء

تتجه معدات دحرجة القلاوظ إلى مزيد من التحكم في الحركة وتحسين التغذية وتسهيل إدارة الوصفات وتعزيز التكامل مع أنظمة بيانات الإنتاج. ويمكن للتحكم المؤازر دعم تكرار تحديد المواضع وإجراء الضبط، فيما تساعد مستشعرات مناسبة على اكتشاف الأحمال غير الطبيعية أو مشكلات التغذية. وتوفر هذه الميزات قيمة عندما تعالج حاجة إنتاجية قابلة للقياس. اسأل الموردين عن البيانات التي تسجلها الآلة، وكيفية تفسير المشغلين للإنذارات، وما إذا كانت وظائف التحكم تدعم نطاق المكونات الفعلي لديهم. وينبغي أن تظل مواصفات الأتمتة مرتبطة بوقت التشغيل والجودة والإنتاجية القابلة للاستخدام.

تشمل التطورات الإضافية المناولة الآلية والفحص أثناء العملية وتخطيط الصيانة استنادًا إلى أدلة التشغيل. كما تعزز كفاءة استخدام المواد الاهتمام بالدحرجة، مع ضرورة أن تأخذ المقارنات البيئية في الحسبان إنتاج الخامات والتزييت والطاقة والعدد وأي معالجة حرارية مطلوبة. ولا يلزم دائمًا استبدال الآلات الموجودة للاستفادة من التحسينات؛ فقد تزيل وحدة تغذية أفضل أو مواصفات خام معدلة أو إجراءات فحص أكثر إحكامًا عنق الزجاجة الرئيسي. وينبغي أن تستند قرارات التحديث إلى مراجعة أسباب التوقف والقطع المرفوضة وتكاليف التشغيل ومتطلبات المنتجات المستقبلية.

لطلب عرض مناسب من Wuxi Samgins، قدم رسومات القطع ومواصفات القلاوظ وبيانات المادة والصلادة وعينات الخامات عند الإمكان والإنتاج المقبول المستهدف وأحجام الدفعات المتوقعة. وأضف متطلبات الكهرباء في بلد الوجهة ومساحة التركيب المتاحة واحتياجات المناولة ومعايير الفحص التي يستخدمها عملاؤك. واطلب توصية بنوع الآلة وخطة العدد وتجربة إنتاج وعرض سعر مفصلًا ونطاق الدعم. توفر هذه المعلومات أساسًا واضحًا للطرفين لاختيار آلة دحرجة قلاوظ عالية السرعة والاتفاق على متطلبات قبول قابلة للقياس.
