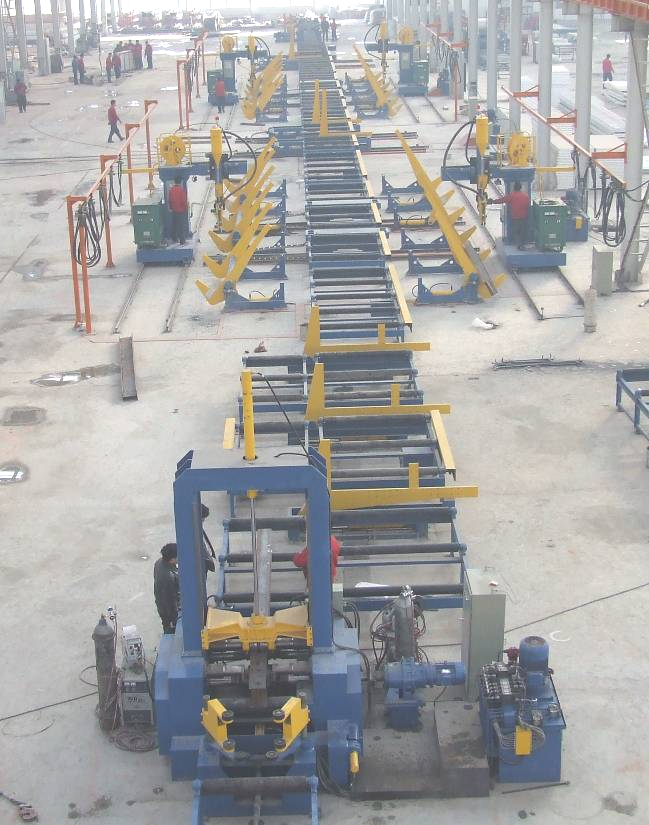

1. مقدمة عن خط إنتاج العوارض H الأوتوماتيكي الثقيل:

بصفته خط إنتاج عالي الأتمتة للعوارض H، صُمم هذا النظام بهدف رئيسي يتمثل في تقليل استخدام الرافعات الجسرية. ومن خلال استخدام آلات أوتوماتيكية مثل الناقلات الأسطوانية، وآلات التقليب، والناقلات التحويلية لمناولة نقل العوارض H وتقليبها وتحريكها أثناء عملية اللحام، يحسن الخط كفاءة الإنتاج بشكل كبير ويقلل التدخل اليدوي.

تكون عملية الإنتاج العامة لخط إنتاج الفولاذ الثقيل كما يلي:

تقطيع الشرائح---معالجة الشرائح (الربط--تخديد الحواف)---تجميع عارضة T---تجميع العارضة H---تقليب العارضة 90°---نقل العارضة---تحريك العارضة أفقياً---تقليب العارضة 45°---اللحام بواسطة آلة اللحام الكابولية الأولى في منطقة اللحام الأولى---إعادة تقليب العارضة 45°---تحريك العارضة أفقياً--تقليب العارضة 45°---اللحام بواسطة آلة اللحام الكابولية الثانية في منطقة اللحام الأولى---إعادة تقليب العارضة 45°---تحريك العارضة أفقياً---نقل العارضة---تقليب العارضة 180°---نقل العارضة---تحريك العارضة أفقياً---تقليب العارضة 45°---اللحام بواسطة آلة اللحام الكابولية الأولى في منطقة اللحام الثانية---إعادة تقليب العارضة 45°---تحريك العارضة أفقياً---تقليب العارضة 45°---اللحام بواسطة آلة اللحام الكابولية الثانية في منطقة اللحام الثانية---إعادة تقليب العارضة 45°---تحريك العارضة أفقياً---نقل العارضة---تقليب العارضة 180°---تقويم جناح واحد---تقليب العارضة 180°---تقويم الجناح الآخر---لحام صفائح النهاية المقواة---المعالجة الثانوية للعارضة (نشر العارضة – تفريز الوجه--الثقب ثلاثي الأبعاد)---السفع بالخردق---الطلاء

2. المعلمات التقنية لخط إنتاج العوارض H الأوتوماتيكي الثقيل

3. عملية التشغيل لخط إنتاج العوارض H الأوتوماتيكي الثقيل:

1) تستخدم آلة القطع الشريطي CNC لقطع الجسور والأجنحة وصفائح التقوية وصفائح النهاية.

2) يتم ربط صفيحتي الجسر والجناح إذا كان طول العارضة كبيراً.

3) يتم شطف حواف الجسر عند الحاجة، ويوصى باستخدام آلة تفريز الحواف.

4) ارفع جناحاً واحداً وضعه على الناقل الأسطواني الداخل لآلة التجميع، وقم بتوسيطه مبدئياً باستخدام صندوق التمركز بقضيب السحب.

5) ارفع جسراً واحداً وضعه على الجناح، وقم بتوسيطه مبدئياً باستخدام صندوق قضيب السحب.

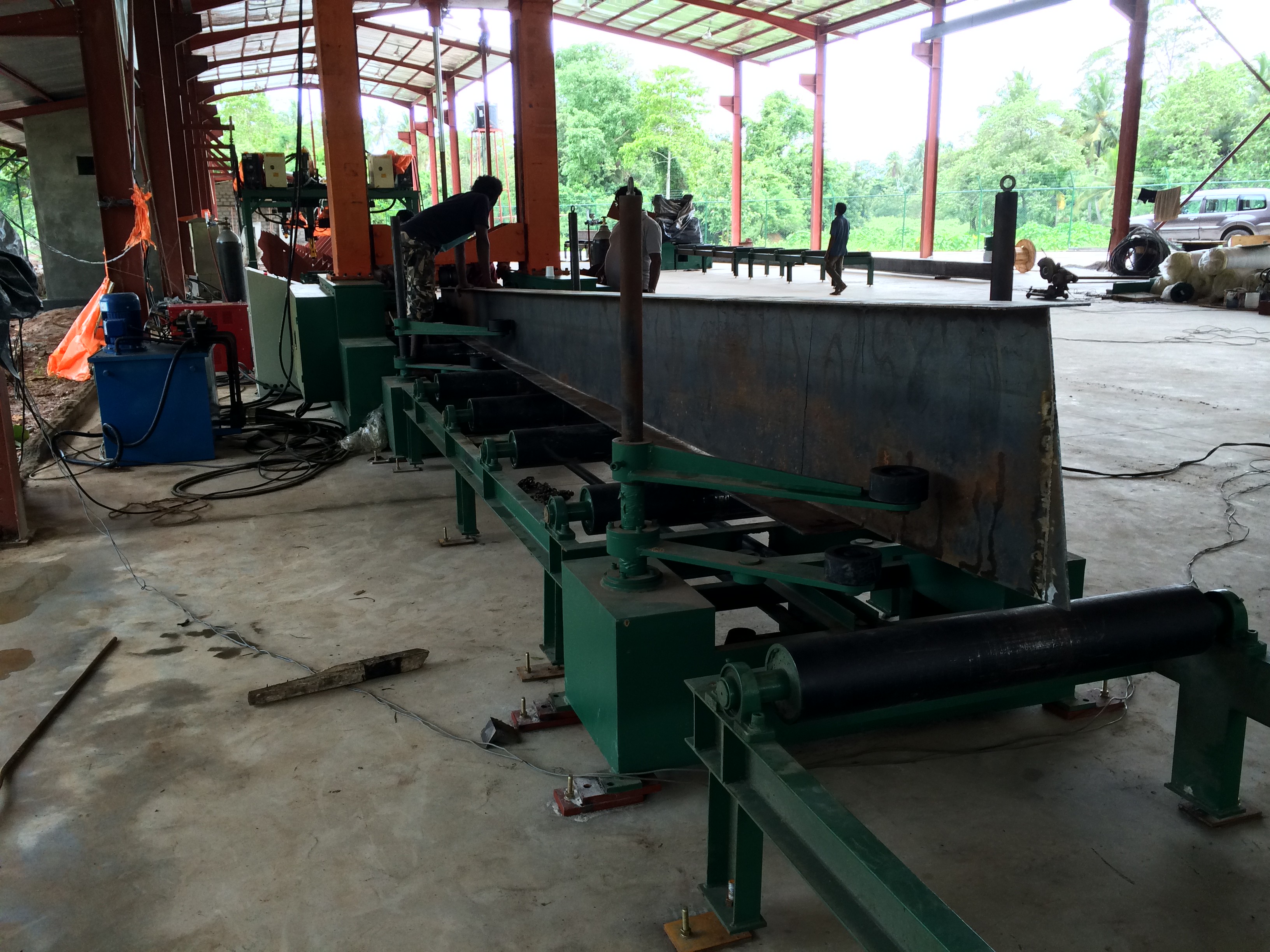

6) اربط ولحّم نقطياً الجسر والجناح معاً على شكل T بواسطة آلة التجميع، ثم انقله إلى الأسطوانة الخارجة.

7) ارفع الجناح الآخر وضعه على الأسطوانة الداخلة لآلة التجميع، وقم بتوسيطه مبدئياً باستخدام جهاز التمركز بقضيب السحب.

8) اقلب عارضة T المكتملة 180° على الجناح، ثم قم بتوسيطها مبدئياً باستخدام صندوق التمركز بقضيب السحب.

9) اربط ولحّم نقطياً الجناح و عارضة T معاً على شكل H بواسطة آلة التجميع، ثم انقلهما إلى الأسطوانة الخارجة.

10) اقلب العارضة H على الناقل الأسطواني لمنطقة اللحام بواسطة آلة التقليب 90°.

11) انقل العارضة H إلى منطقة اللحام الأولى بواسطة أسطوانة النقل.

12) حرّك العارضة H إلى آلة التقليب 60° الموجودة أسفل آلة اللحام الكابولية الأولى بواسطة آلة النقل.

13) أدر آلة التقليب 60° إلى 45° بحيث يكون خط اللحام الأول في وضعية اللحام القاربي.

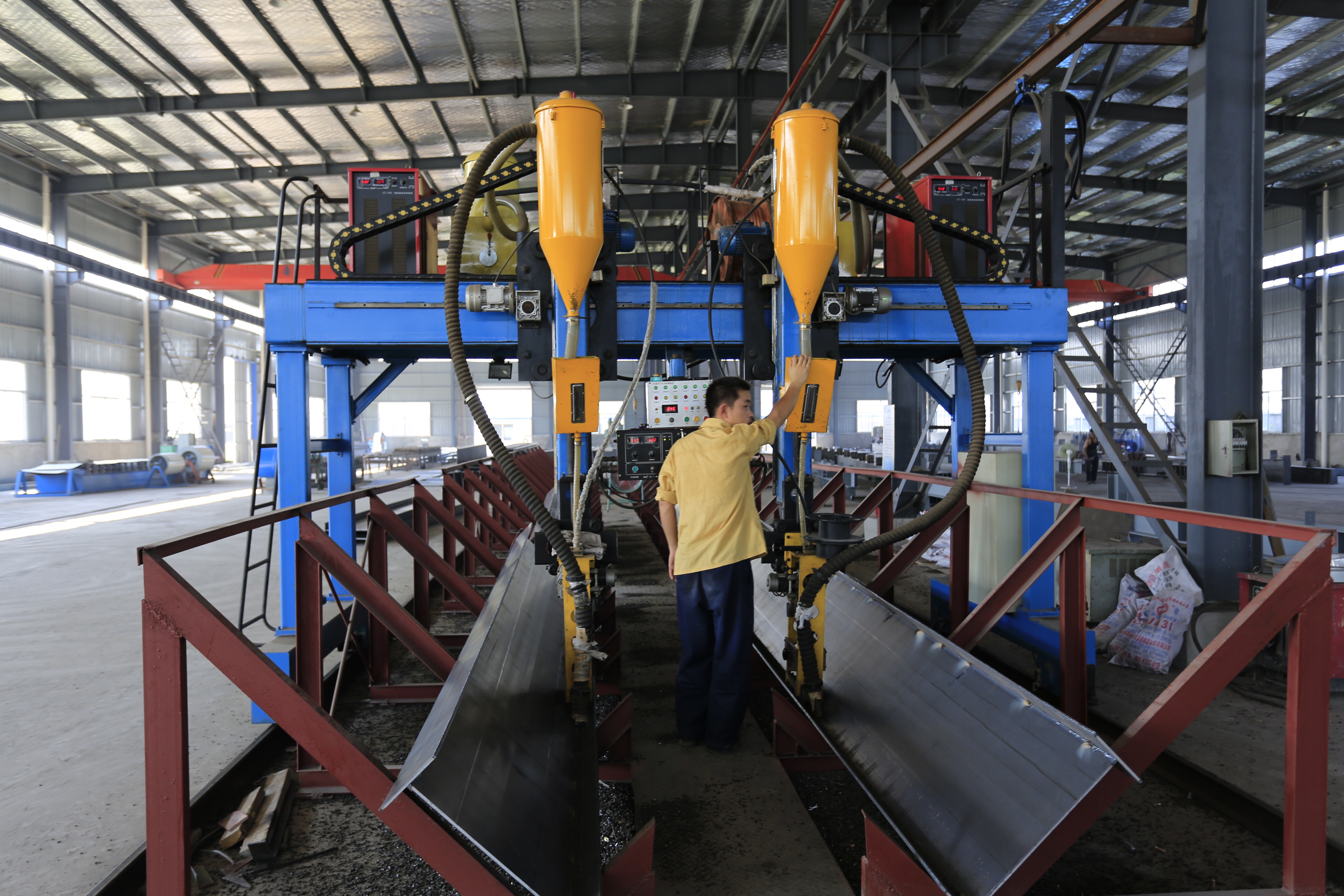

14) قم بلحام الوصلة الأولى بواسطة آلة اللحام الكابولية.

15) أعد آلة التقليب 60° بمقدار 45° لوضع العارضة H بشكل مستوٍ.

16) حرّك العارضة H إلى آلة التقليب 60° الثانية الموجودة أسفل آلة اللحام الكابولية الثانية في منطقة اللحام الأولى بواسطة آلة النقل.

17) أدر آلة التقليب 60° بمقدار 45° بحيث يكون خط اللحام الثاني في وضعية اللحام القاربي.

18) قم بلحام الوصلة الثانية بواسطة آلة اللحام الكابولية.

19) أعد آلة التقليب 60° بمقدار 45° لوضع العارضة H بشكل مستوٍ.

20) حرّك العارضة H إلى الناقل الأسطواني بواسطة آلة النقل.

21) انقل العارضة H إلى آلة التقليب 180°.

22) أدر آلة التقليب 180° بمقدار 180°.

23) انقل العارضة H إلى منطقة اللحام الثانية.

24) حرّك العارضة H إلى آلة التقليب 60° الأولى الموجودة أسفل آلة اللحام الكابولية الأولى في منطقة اللحام الثانية بواسطة آلة النقل.

25) أدر آلة التقليب 60° بمقدار 45° بحيث يكون خط اللحام الثالث في وضعية اللحام القاربي.

26) قم بلحام هذا الخط بواسطة آلة اللحام الكابولية.

27) أعد آلة التقليب 60° بمقدار 45° لوضع العارضة H بشكل مستوٍ.

28) حرّك العارضة H إلى آلة التقليب 60° الثانية الموجودة أسفل آلة اللحام الكابولية الثانية في منطقة اللحام الثانية بواسطة آلة النقل.

29) أدر آلة التقليب 60° بمقدار 45° بحيث يكون خط اللحام الرابع في وضعية اللحام القاربي.

30) قم بلحام الخط الرابع بواسطة آلة اللحام الكابولية.

31) أعد آلة التقليب 60° بمقدار 45° لوضع العارضة H بشكل مستوٍ.

32) حرّك العارضة H إلى أسطوانة النقل بواسطة آلة النقل.

33) انقل العارضة H إلى منطقة التقليب 180° التالية.

34) أدر آلة التقليب 180° بمقدار 90°.

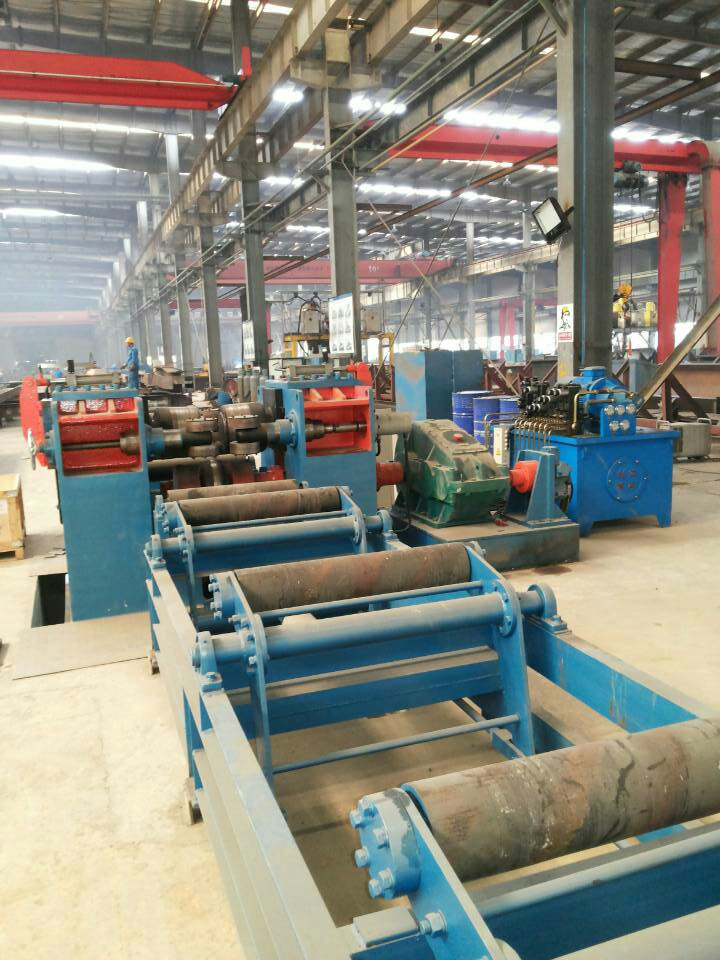

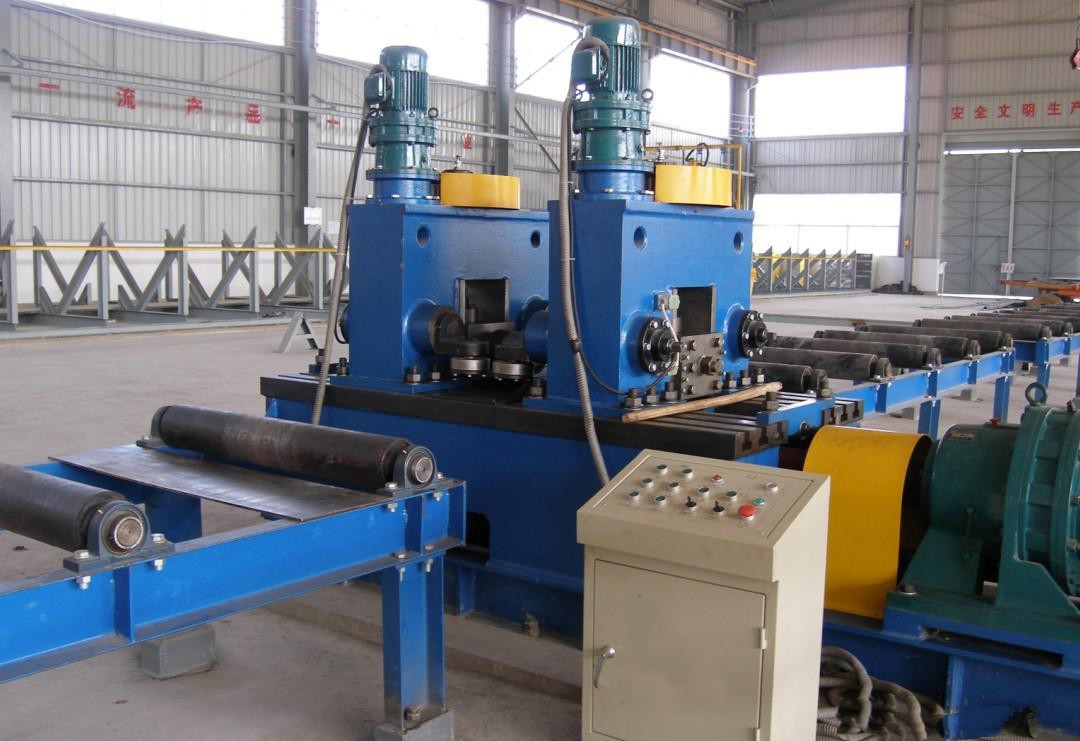

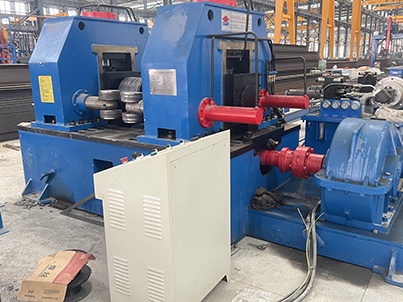

35) انقل العارضة H إلى آلة التقويم.

36) قم بتقويم جناح واحد بواسطة آلة التقويم.

37) انقل العارضة H مرة أخرى إلى منطقة التقليب 180°.

38) أدر آلة التقليب 180° بمقدار 180°.

39) قم بتقويم الجناح الأيسر.

40) ارفع الفولاذ المكتمل إلى منطقة لحام صفائح التقوية والنهاية.

41) قم بلحام صفائح التقوية والنهاية.

42) عالج العارضة H للمرة الثانية (نشر الفولاذ - تفريز الوجه - الثقب ثلاثي الأبعاد).

43) ارفع العارضة H إلى الناقل الأسطواني لآلة السفع بالخردق.

44) أزل الشحوم والصدأ وطبقة الأكسيد من قطعة العمل.

45) ارفع قطعة العمل إلى قسم الطلاء.

46) الطلاء
