Автоматический сварочный станок для пространственных ферм: ключевые технологии, области применения и рекомендации по выбору

Что представляет собой автоматический сварочный станок для пространственных ферм

Автоматический сварочный станок для пространственных ферм — это промышленная система, предназначенная для соединения нескольких стальных труб, профилей или элементов, соединяемых в узлах, в геометрические каркасные конструкции с контролируемым качеством сварки и повторяемой точностью. На практике он объединяет управление движением, позиционирование оснастки, источники сварочного питания и обработку деталей, позволяя изготавливать сложные секции каркаса с меньшей зависимостью от квалификации оператора по сравнению с полностью ручной сваркой.

В секторе стальных конструкций и металлообработки этот термин обычно относится к оборудованию для производства сферических или трубчатых пространственных ферм, используемых в строительстве, кровлях стадионов, промышленных цехах, общественных зданиях и специализированных ферменных системах. В зависимости от компоновки предприятия станок может быть выполнен как отдельная сварочная станция, полуавтоматическая линия с оснасткой или роботизированная ячейка, интегрированная с процессами резки, сборки, поворота и контроля.

Основная ценность автоматического сварочного станка для пространственных ферм заключается не только в сокращении времени горения дуги. Его реальная ценность состоит в стабильности процесса при повторяющихся соединениях, улучшенном контроле совмещения, снижении объема переделок и более предсказуемой производительности для покупателей, которым необходимо соблюдать допуски чертежей, графики поставок и требования к проектной документации. Это особенно важно, когда проект включает множество похожих узлов или повторяющихся модулей каркаса.

С точки зрения закупок это оборудование находится между универсальным металлообрабатывающим оборудованием и специализированными линиями производства стальных конструкций. Покупатели часто оценивают его совместно с системами резки на предшествующих операциях, сварочными позиционерами, вращателями, манипуляторами, а также оборудованием для последующей обработки поверхности или правки, поскольку общая эффективность производства зависит от всего технологического процесса, а не только от сварочного агрегата.

Как работает технология

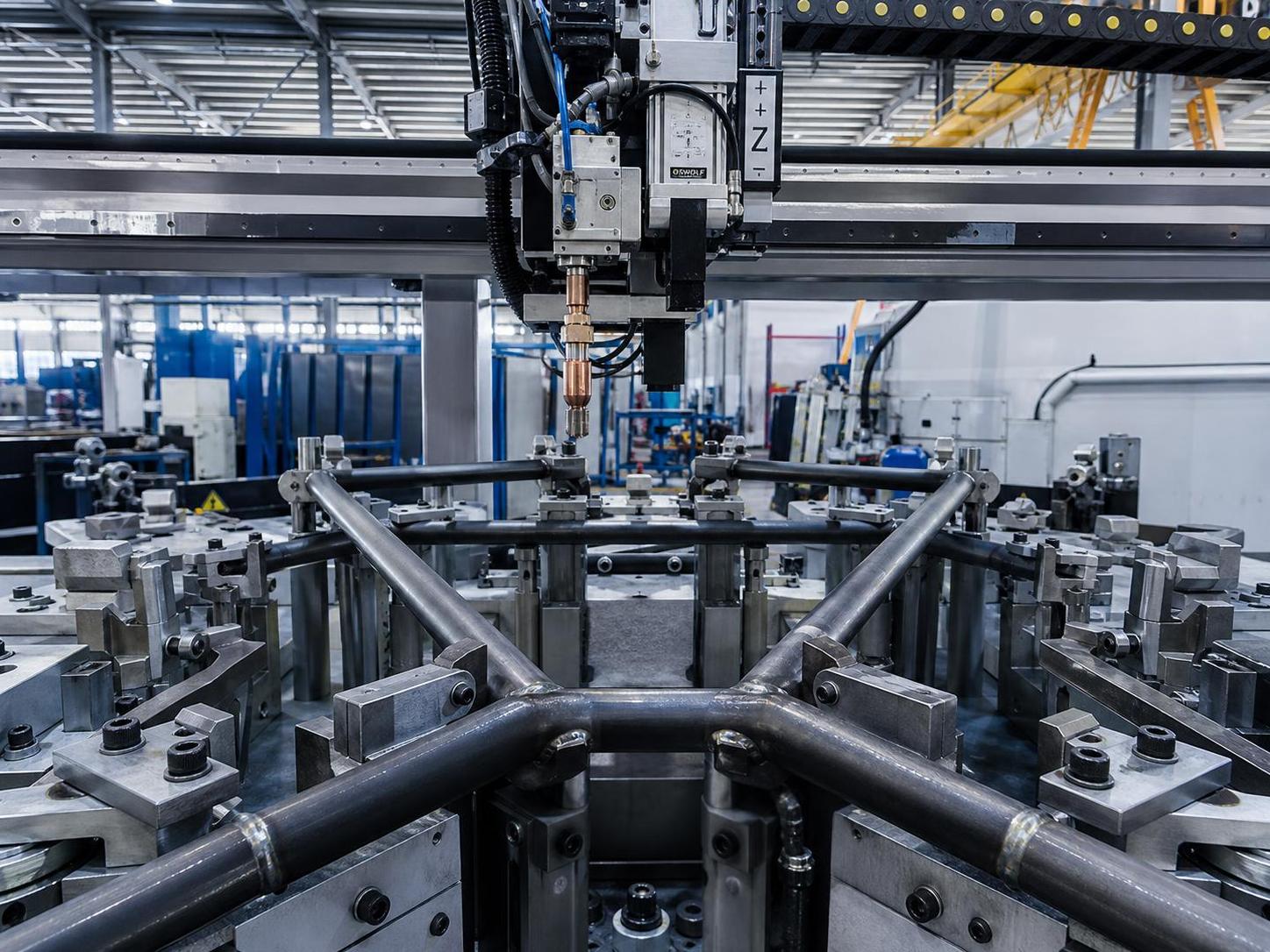

Типичный автоматический сварочный станок для пространственных ферм объединяет три технологических уровня: позиционирование детали, выполнение движения и наплавку сварного шва. Сначала оснастка или зажимы устанавливают трубы, конусы, втулки или компоненты узлов в правильном взаимном положении. Затем оси с сервоприводами, поворотные столы или роботизированные манипуляторы перемещают горелку либо заготовку по запрограммированной траектории сварки. На третьем этапе источник сварочного питания наплавляет присадочный металл при контролируемых параметрах тока, напряжения, скорости и защиты.

Для большинства конструкционных применений станок использует сварку MIG или MAG, поскольку эти процессы обеспечивают высокую производительность и широко применяются при изготовлении конструкций из углеродистой стали. В некоторых проектах TIG может использоваться для контроля корневого слоя или деталей из специальных материалов, однако для крупносерийного производства пространственных ферм обычно предпочтительны методы, обеспечивающие баланс скорости и проплавления. Стабильная подача проволоки, постоянный угол наклона горелки и согласованная скорость перемещения имеют решающее значение, поскольку криволинейные пересечения и изменяющаяся толщина стенок могут легко привести к подрезам, неполному сплавлению или чрезмерному разбрызгиванию при недостаточном контроле.

Программирование может основываться на фиксированных параметрах для стандартных деталей или на более гибкой логике CNC и роботов для различных геометрий. Чем разнообразнее семейство соединений, тем важнее управление синхронизацией осей, возможностями слежения за швом и повторяемостью оснастки. На многих предприятиях станок сочетается с контролем предварительной резки и сборки, чтобы сварка начиналась с деталей, уже соответствующих требованиям по размерам.

Управление тепловложением — еще один важный технический аспект. В конструкциях пространственных ферм часто используются трубчатые элементы, в которых деформации могут накапливаться по нескольким соединениям. Автоматическое управление позволяет более последовательно распределять последовательность сварки, траекторию горелки и интервалы охлаждения по сравнению с ручной работой. Это улучшает конечную геометрию и сокращает объем корректировочных работ перед цинкованием, окраской или монтажом на объекте.

Основные типы станков и варианты конфигурации

Не существует единой универсальной конструкции автоматического сварочного станка для пространственных ферм. Системы начального уровня часто представляют собой специализированную оснастку с автоматическим перемещением горелки для узкого диапазона заготовок. Они подходят предприятиям, выпускающим стандартизированные каркасные конструкции с низкой вариативностью деталей. Их преимущество — более простая эксплуатация и меньшие первоначальные затраты, однако они менее гибки при частом изменении чертежей продукции.

Решения среднего уровня обычно сочетают поворотные столы, позиционеры или манипуляторы с программируемым сварочным движением. Такой формат поддерживает большее число вариантов соединений и улучшает эргономику оператора, поскольку заготовку можно подавать в более удобное положение для сварки. Для многих предприятий стальных конструкций это практический баланс между стоимостью и универсальностью, особенно если ассортимент включает как повторяющиеся, так и индивидуальные проекты.

Конфигурации более высокого уровня используют многоосевые сварочные роботы, часто с индивидуальными 7-осевыми или 9-осевыми компоновками, для обработки сложной геометрии узлов и более широкого производственного разнообразия. Такой подход подходит предприятиям, поставляющим стальные конструкции, трубопроводы, резервуары или изготовленные сборочные единицы, которым требуется больший программируемый радиус действия и контроль траектории. Wuxi Samgins подчеркивает возможности индивидуальной настройки в этой области, что актуально, когда покупателю требуется больше, чем стандартная готовая станция.

Конфигурация также зависит от вспомогательного оборудования. Комплексное решение может включать сварочные позиционеры, вращатели, манипуляторы, станки CNC для резки, системы подготовки кромок и средства перемещения материалов. Поэтому покупателям, сравнивающим поставщиков, следует смотреть не только на основной станок и выяснять, соответствует ли предлагаемый комплект их текущему технологическому потоку и будущим целям по производительности.

Почему производители инвестируют в это оборудование

Первая причина — производительность. Ручное изготовление соединений пространственных ферм требует значительных трудозатрат, особенно когда сварные швы повторяются на сотнях или тысячах аналогичных узлов. Автоматический сварочный станок для пространственных ферм сокращает время вспомогательных операций вне дуги, уменьшает зависимость от обучения персонала и повышает стабильность такта. На рынках, где квалифицированных сварщиков сложно нанимать или удерживать, это может быть весомым производственным аргументом.

Вторая причина — стабильность. B2B-покупатели обычно управляют контрактами, записями контроля и сроками монтажа, а не только загрузкой оборудования. Повторяемые параметры сварки помогают снизить колебания качества между сменами и операторами. Более стабильный внешний вид шва и проплавление также упрощают последующий контроль, что важно при реализации проектов в рамках формальных систем качества или независимой проверки.

Третья причина — интеграция с более широкой автоматизацией металлообработки. Компании, уже использующие газовую резку CNC, плазменную резку CNC, резку волоконным лазером, линии H-балок или оборудование для обработки листового металла, часто обнаруживают, что сварка становится следующим узким местом. Добавление автоматического сварочного станка для пространственных ферм создает более сбалансированную производственную цепочку и повышает отдачу от предыдущих инвестиций в точную резку и сборку.

Для покупателей, рассматривающих поставщиков, Wuxi Samgins позиционирует себя как поставщик широкого спектра продукции и согласованных заводских решений, а не только одной категории станков. Это может быть полезно предприятиям, которым необходимы не только станки для сварки пространственных ферм, но и сварочные вращатели, позиционеры, роботы, системы резки либо оборудование для обработки листов и профилей от одного промышленного поставщика.

Кто использует это оборудование и где оно применяется

Наиболее распространенные пользователи — изготовители стальных конструкций, производящие кровельные решетки, фермы, купола, выставочные павильоны, конструкции аэропортов, навесы общественных объектов и каркасы промышленных зданий. Этим компаниям необходима повторяемая сборка трубчатых элементов, и они часто работают в условиях жестких графиков монтажа, когда задержки в цехе могут влиять на время работы кранов, трудозатраты на объекте и работу последующих подрядчиков.

Оборудование также актуально для производителей, обслуживающих энергетические, транспортные и тяжелые металлообрабатывающие проекты, в которых разнонаправленные трубчатые соединения применяются в опорных рамах, платформах доступа или специализированных механических конструкциях. В таких случаях гибкость может быть столь же важна, как и скорость, поскольку проектные партии меньше, а вариативность конструкций выше. Программируемый автоматический сварочный станок для пространственных ферм помогает объединить индивидуальное проектирование и серийное производство.

К целевым пользователям обычно относятся руководители производства, владельцы предприятий, технические директора и отделы закупок, отвечающие за баланс расширения мощностей, качества сварки, структуры трудовых ресурсов и экспортного соответствия. Инженерные группы сосредоточены на логике оснастки и совместимости со сварочными процедурами, тогда как закупочные группы обычно уделяют внимание поставке, запасным частям, обучению и долгосрочной сервисной поддержке.

Географически спрос является глобальным, поскольку производство стальных конструкций остается проектно-ориентированным как на развитых, так и на развивающихся рынках. Предоставленные рекомендации клиентов Wuxi Samgins, включая такие компании, как URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Zein Steel Industries Co. LLC, BatysMunaiGazZhabdyktary LLP и Lincoln Electric-MENA, указывают на опыт экспорта в различные региональные условия эксплуатации. Это важно, когда требования к документации на оборудование, электрическим стандартам и поддержке различаются в зависимости от рынка.

Критерии покупки и отраслевые стандарты

Серьезное решение о покупке начинается с данных о деталях. Перед обсуждением габаритов или цены станка покупателям следует определить диапазон диаметров труб, толщину стенок, геометрию соединений, марку материала, годовой объем производства, допустимые отклонения и требуемый сварочный процесс. Без этой информации предложения поставщиков часто оказываются слишком общими и могут не учитывать фактическую сложность сборки или производственный ритм предприятия.

Далее следует оценить качество движения и управления. Ключевые вопросы включают количество осей, повторяемость, время переналадки оснастки, совместимость со стандартными источниками сварочного питания, интерфейс оператора и наличие импортных гидравлических, сервоприводных или CNC-компонентов там, где это целесообразно. Wuxi Samgins заявляет, что ключевые гидравлические, сервоприводные и CNC-компоненты используют всемирно известные импортные бренды, что может быть актуально для покупателей, отдающих приоритет точности, стабильности и сроку службы.

Соответствие требованиям также следует тщательно проверить. Разумно уточнить, изготовлен ли станок в соответствии с практиками менеджмента качества ISO9001 и соответствуют ли экспортные модели применимым требованиям EU CE Machinery и LVD, когда это необходимо. Для покупателей, обслуживающих проекты, регулируемые ASME, API или местными строительными нормами, одних возможностей станка недостаточно; сварочные процедуры, прослеживаемость материалов и производственная документация также должны соответствовать условиям конечного контракта.

Наконец, необходимо изучить технологические возможности поставщика. Например, поставщик, который также может предоставить сварочные манипуляторы, вращатели, позиционеры, станки для сварки продольных швов, оборудование для H-балок и системы резки, может быть лучше подготовлен к рекомендации интегрированной линии. Это не делает одного поставщика автоматически лучше другого, но повышает вероятность того, что автоматический сварочный станок для пространственных ферм будет соответствовать более широкому технологическому процессу предприятия, а не станет изолированным узким местом.

Производственный процесс, установка и контроль качества

Надежный производственный процесс обычно начинается с входного контроля материалов, точности резки, подготовки фасок при необходимости и проверки оснастки перед началом сварки. Многие сварочные дефекты, приписываемые автоматизации, на самом деле вызваны недостаточной стабильностью деталей на предшествующих операциях. Станок работает наилучшим образом, когда концы труб, детали узлов и условия прихватки контролируются в пределах заданных допусков.

Во время установки покупателям следует уделить внимание устойчивости фундамента, условиям электропитания, подаче газа, удалению дыма, заземлению и безопасному доступу оператора вокруг вращающихся или движущихся узлов. Пусконаладка должна включать холостые прогоны, калибровку осей, проверку параметров сварки и квалификацию образцов на представительных деталях. Обучение должно охватывать не только эксплуатацию, но и настройку оснастки, замену расходных материалов, логику аварийных сигналов и точки планового контроля.

Контроль качества должен сочетать проверку размеров и проверку сварных швов. Общие контрольные точки включают выравнивание элементов, положение узлов, непрерывность шва, профиль валика, состояние разбрызгивания и деформации после охлаждения. Если требования проекта это предусматривают, покупатели могут добавить записи визуального контроля, проверки калибрами или неразрушающий контроль в соответствии со стандартом контракта. Цель заключается в построении управляемого процесса, а не только в проверке дефектов после их появления.

Послепродажная поддержка является частью обеспечения качества, а не отдельной коммерческой темой. Wuxi Samgins подчеркивает долгосрочные гарантии и поддержку от проектирования и производства до технического обслуживания. Для зарубежных покупателей ценность такой поддержки часто проявляется позже, когда для поддержания стабильного производства в условиях реального проектного давления необходимы корректировка параметров, запасные части или дистанционное устранение неисправностей.

Структура затрат, TCO и аспекты ROI

Цена покупки автоматического сварочного станка для пространственных ферм — лишь один из уровней затрат. Совокупная стоимость владения включает оснастку, источники сварочного питания, электрическую интеграцию, перемещение материалов, обучение операторов, расходные материалы, запасные части, время на техническое обслуживание, производственную площадь и влияние простоев на выполнение проекта. Покупателям следует рассчитать эти статьи до сравнения коммерческих предложений, особенно если одно предложение кажется более дешевым, но не включает ключевые вспомогательные функции.

Состав деталей существенно влияет на ROI. Предприятие, выпускающее большие объемы аналогичных модулей пространственных ферм, часто может быстрее обосновать автоматизацию, поскольку время наладки распределяется между многими идентичными деталями. Напротив, предприятие, ориентированное на высокоиндивидуализированные короткие серии, также может получить выгоду, но оптимальным решением для него может быть гибкая роботизированная ячейка, а не жесткий специализированный станок. Соответствие уровня автоматизации структуре заказов важнее, чем простой выбор наиболее передовой конфигурации.

Экономика труда, сокращение переделок и надежность соблюдения графика обычно являются главными факторами ценности. Если автоматизация сокращает ремонтную сварку, брак, задержки сборки и зависимость от небольшого числа опытных сварщиков, финансовый эффект может превысить прямой прирост эффективности дуги. Покупателям также следует оценить коммерческую ценность более стабильных сроков выполнения заказов, особенно когда штрафы за просрочку поставки или нарушения монтажа представляют собой существенные бизнес-риски.

Практический метод оценки состоит в запросе у поставщика исследований цикла на образцах, расчетного расхода материалов, интервалов обслуживания и рекомендуемых перечней запасных частей. Также полезно сравнить решение о покупке станка с инвестициями в смежные процессы, подобно тому, как покупатели оценивают другие категории металлообрабатывающего оборудования, такие как гидравлические гильотинные ножницы, системы резки или линии H-балок. Правильная модель ROI является индивидуальной для каждого предприятия и должна отражать реальные производственные ограничения.

Циклы обслуживания и будущие отраслевые тенденции

Плановое техническое обслуживание обычно включает ежедневную очистку горелки и каналов подачи проволоки, проверку оснастки и зажимов, смазку движущихся компонентов при необходимости, проверки калибровки, а также периодический контроль кабелей, газовых линий и защитных блокировок. Профилактическое обслуживание важно, поскольку качество сварочной автоматизации часто ухудшается постепенно вследствие износа, загрязнения и смещения выравнивания, а не из-за мгновенного отказа.

Планирование замены должно охватывать расходные материалы, контактные наконечники, направляющие каналы, сопла, изнашиваемые детали оснастки и запасные части системы управления с длительными сроками поставки. Покупателям, работающим на экспортных рынках, следует уточнить, насколько быстро могут быть поставлены детали и доступна ли удаленная диагностика. Эти вопросы влияют на время безотказной работы сильнее, чем ожидают многие покупатели, приобретающие оборудование впервые.

В перспективе отраслевой тренд направлен на более глубокую интеграцию, а не на изолированную автоматизацию. Системы автоматических сварочных станков для пространственных ферм все чаще должны подключаться к цифровым производственным данным, поддержке программирования роботов, улучшенному слежению за швом и предварительной подготовке CNC. Предприятия также ищут более гибкие многоосевые решения, поскольку разнообразие продукции продолжает расти даже в традиционно повторяющихся работах со стальными конструкциями.

Для покупателей, планирующих расширение в среднесрочной перспективе, наилучшая стратегия обычно состоит в выборе платформы станка, которая решает сегодняшнюю производственную задачу и при этом оставляет возможность для последующей модернизации оснастки, интеграции роботов или расширения линии. В этом контексте поставщики с обширным опытом в области оборудования для металлообработки, возможностями индивидуальной настройки и знанием международных проектных стандартов могут предложить более практичный путь, чем продажа только узко определенного станка.
