Трубогиб: ключевые сведения о принципах работы, оснастке и совместимости материалов

Что такое трубогибочный станок в промышленном производстве

Трубогибочный станок — это машина, используемая для формования металлических труб или трубопроводов под заданными углами, радиусами и в многоплоскостные формы без резки и сварки при каждом изменении направления. В производстве его ценность не ограничивается только формованием. Правильно подобранный трубогибочный станок помогает сохранять проходное сечение, обеспечивать повторяемость, сокращать время подгонки и повышать стабильность последующей сборки, независимо от того, используется ли деталь в рамах, технологических линиях, поручнях, выхлопных системах или металлоконструкциях.

С точки зрения технологического процесса гибка труб находится между подготовкой сырья и окончательным соединением или монтажом. Качество результата оценивается по точности угла, стабильности радиуса гиба, контролю овальности, утонению стенки, устойчивости к образованию складок и управлению пружинением. Эти факторы напрямую влияют на то, пройдет ли изогнутая деталь контроль размеров, будет ли она правильно сварена в более крупную систему или будет соответствовать требованиям к давлению, прочности и внешнему виду при промышленной эксплуатации.

Термин «трубогибочный станок» может относиться к ручному, полуавтоматическому, гидравлическому, NC- или CNC-оборудованию. При промышленной закупке это различие важно, поскольку конструкция машины определяет, что может быть надежно согнуто. Диапазон диаметров, толщина стенки, марка материала, радиус по осевой линии, тип оснастки и объем производства влияют на то, какая конфигурация станка является технически и коммерчески обоснованной.

Для производителей и подрядчиков трубогибочный станок часто является частью более широкого процесса формования и сварки, а не самостоятельной инвестицией. Такие компании, как Wuxi Samgins, работают в более широкой сфере производственного и обрабатывающего оборудования, поставляя не только гидравлические трубогибочные станки, но и сопутствующее оборудование для резки, сварки, подготовки кромок, формования листового металла и изготовления металлоконструкций, что актуально, когда покупателю нужна согласованная производственная линия, а не отдельные станки.

Как работает трубогибочный станок и почему важен контроль процесса

Основной принцип работы трубогибочного станка — контролируемая пластическая деформация. Машина прикладывает усилие через гибочный штамп, одновременно удерживая трубу зажимами, прижимными штампами, роликами или следящими компонентами в зависимости от используемого метода. Цель состоит в том, чтобы превысить предел упругости материала в точно определенной зоне, чтобы труба сохраняла требуемую форму после снятия нагрузки. Поскольку металлы после гибки частично восстанавливают форму, компенсация пружинения является ключевой частью настройки и программирования станка.

В реальном производстве одновременно взаимодействуют несколько переменных: наружный диаметр, толщина стенки, радиус гиба, твердость материала, смазка, поддержка оправкой, усилие поджима и точность подачи. При плохой балансировке этих факторов быстро возникают типичные дефекты, включая сплющивание, чрезмерное утонение наружной стенки, складкообразование на внутренней стороне гиба, следы на поверхности или недопустимое отклонение угла. Поэтому трубогибочный станок следует оценивать как систему управляемого формования, а не просто по тоннажу или усилию цилиндра.

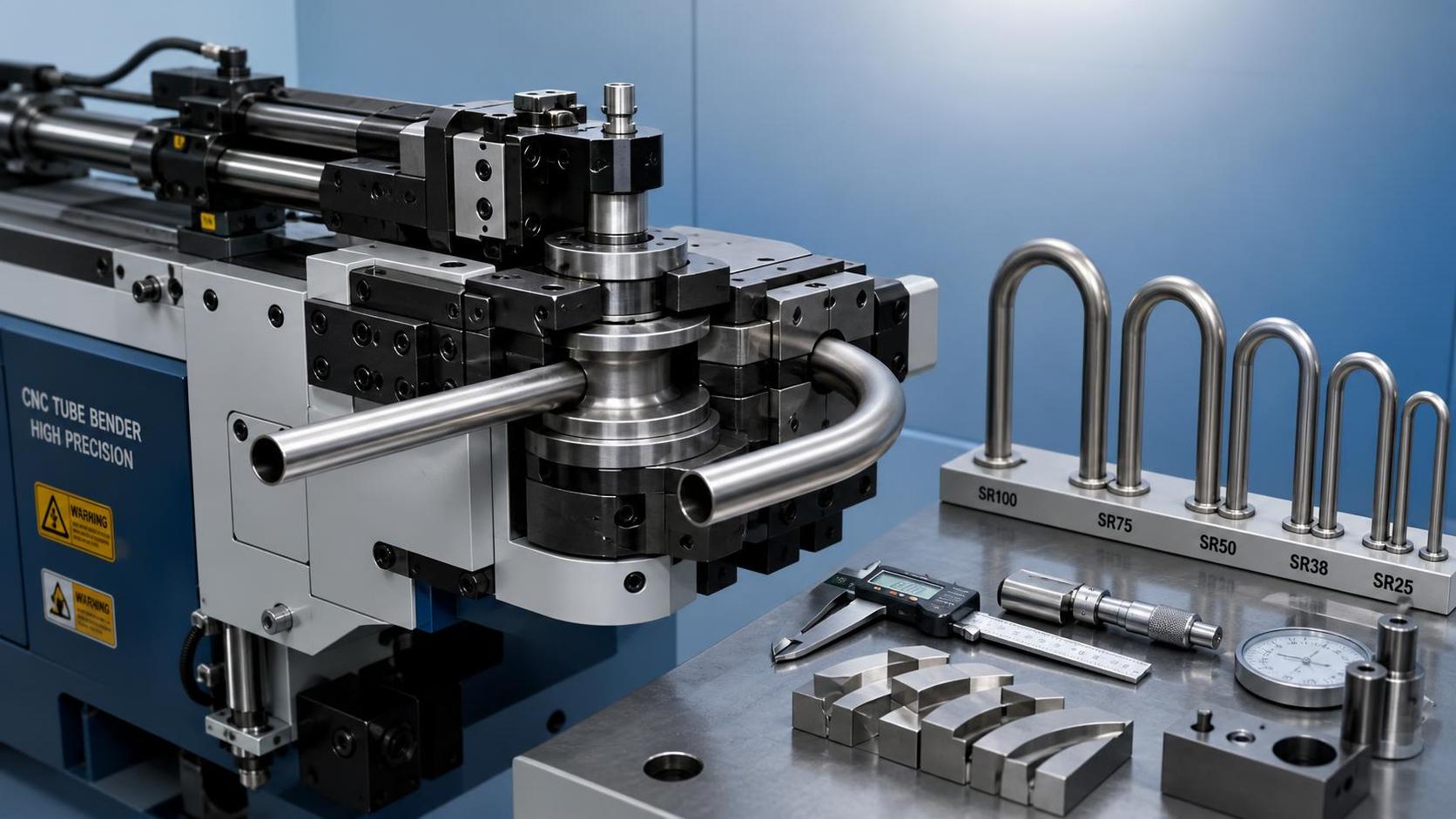

Гидравлические и CNC-системы повышают стабильность процесса, обеспечивая плавность и повторяемость движений. CNC-управление особенно важно, когда деталь имеет несколько гибов, жесткие допуски или требует частой смены изделий. Позиционирование с сервоприводом, точное управление поворотом и повторяемое зажатие сокращают вариативность настройки и продолжительность пробных запусков. Для покупателей со средним или высоким ассортиментом продукции эти системы управления часто создают большую ценность, чем одна лишь заявленная максимальная производительность.

Wuxi Samgins подчеркивает использование импортных гидравлических, серво- и CNC-компонентов в ключевых функциях машин для обеспечения точности, стабильности и длительного срока службы. В применении трубогибочного станка это важно, поскольку стабильность компонентов влияет на повторяемость гибки с течением времени, особенно при длительных производственных циклах или обработке тяжелых труб, где механические отклонения и нестабильное движение могут привести к дорогостоящему браку и переделкам.

Основные типы трубогибочных станков и оптимальные области их применения

Наиболее часто рассматриваемые категории трубогибочных станков — это гибка наматыванием на дорне, вальцовка, компрессионная гибка и гибка на прессе. Гибка наматыванием обычно применяется, когда приоритетами являются точность гиба, малые радиусы и повторяемость. Она распространена для трубных узлов, которые должны соответствовать приспособлениям, сопрягаемым деталям или требованиям к внешнему виду. При надлежащей поддержке дорном и разглаживающей матрицей системы гибки наматыванием могут обрабатывать более сложные соотношения толщины стенки к диаметру, чем более простые методы.

Вальцовка лучше подходит для больших радиусов, дуг и кольцевых профилей. Вместо принудительного огибания трубы вокруг неподвижного штампа за одно действие машина постепенно формирует деталь с помощью роликов. Этот метод распространен в архитектурных работах, изготовлении рам, резервуаров, опор и крупных сварных конструкций. Он менее подходит для деталей, требующих резких или сильно локализованных гибов, но очень эффективен для плавных кривых и крупногабаритных компонентов.

Компрессионная гибка и гибка на прессе остаются полезными для менее ответственных работ, более толстых стенок или бюджетных применений, где безупречный внешний вид и предельная точность не являются основными критериями. Эти станки могут быть производительными и экономичными, но обычно обеспечивают меньший контроль деформации, чем CNC-трубогибочный станок с гибкой наматыванием. Покупателям следует проявлять осторожность при сравнении цен на машины, основанные на разных принципах гибки, поскольку кажущаяся экономия может исчезнуть, если процесс не позволяет надежно выдерживать чертеж.

На многих предприятиях реальное решение заключается не в том, какой тип является универсально лучшим, а в том, какой процесс подходит конкретному семейству изделий. Детали для технологических трубопроводов, сварных узлов, конструкций транспортных средств, мебели, сельскохозяйственного оборудования и морских металлоконструкций предъявляют различные требования к радиусу, производительности, внешнему виду и поведению материала. Поэтому знания о сопутствующем оборудовании, включая материалы о различиях между гибкой наматыванием, вальцовкой и компрессионной гибкой, помогают закупочным группам правильно сформулировать техническое обсуждение до запроса коммерческих предложений.

Совместимость материалов, оснастка и качество гибки

Совместимость материалов — одна из наиболее важных и часто неправильно понимаемых частей выбора трубогибочного станка. Низкоуглеродистая сталь, нержавеющая сталь, алюминий, медные сплавы и некоторые высокопрочные трубы ведут себя под нагрузкой по-разному. Предел текучести, удлинение, твердость и чувствительность поверхности влияют на степень поддержки, необходимой трубе при гибке. Станок, хорошо работающий с углеродистой сталью, может все же потребовать иной геометрии оснастки, смазки и настройки параметров для качественной гибки нержавеющей стали или алюминия.

Оснастка обычно включает гибочные штампы, зажимные штампы, прижимные штампы, дорны и в некоторых случаях разглаживающие матрицы. Сочетание зависит от радиуса гиба и склонности трубы к сплющиванию или образованию складок. Тонкостенные трубы и малые радиусы по осевой линии часто требуют внутреннего дорна для поддержки сечения и сохранения округлости. Для поверхностей с чувствительной отделкой также может потребоваться тщательно обработанная поверхность оснастки для уменьшения следов. Иными словами, качество гибки создается взаимосвязью станка, оснастки и материала, а не только мощностью станка.

Закупочные группы должны проверять не только номинальную производительность станка, но и практические знания поставщика об оснастке для предполагаемого диапазона материалов. Это включает рекомендации по минимальному радиусу гиба, ожидаемому пружинению, практике смазки и возможности использования одного комплекта оснастки для нескольких материалов без снижения качества. Для экспортно ориентированных заводов этот вопрос следует обсуждать до планирования производства, поскольку срок изготовления оснастки может повлиять на общий график проекта.

Wuxi Samgins предлагает оборудование для обработки труб, включая CNC-гидравлические трубогибочные станки, а его более широкий опыт в производстве металлоконструкций может быть полезен, когда изогнутые трубы необходимо интегрировать со сварными резервуарами, стальными конструкциями или подготовленными кромками перед сборкой. Такой более широкий взгляд на процесс становится ценным, когда покупателю необходимы совместимые операции формования и сварки, а не трубогибочный станок, рассматриваемый изолированно.

Кто использует трубогибочный станок и какие области применения получают наибольшую выгоду

Трубогибочный станок используется широким кругом пользователей: от предприятий общего металлообрабатывающего профиля до специализированных производителей трубопроводов, узлов, работающих под давлением, транспортных рам, сельскохозяйственного оборудования, мебели, морских деталей и строительных компонентов. Профиль покупателя обычно относится к одной из трех групп: производственные мастерские, выполняющие разнообразные заказы; OEM-производители с повторяющимися семействами изделий; либо EPC-подрядчики и проектные мастерские, которым требуется гибкое оборудование для изготовления по индивидуальным заказам.

Наиболее подходящие условия возникают там, где повторяемость гибки влияет на эффективность сборки. Примеры включают сварные рамы-основания, трубопроводные линии теплообменников, конструкционные опоры, системы лестниц и ограждений, детали шасси и рамы машин. В таких условиях хороший трубогибочный станок сокращает количество резов и сварных соединений, снижает точки риска утечки в жидкостных системах и уменьшает время подгонки на сварочном участке. Преимущество часто носит эксплуатационный, а не исключительно геометрический характер.

Для заводов, работающих с международными проектами, выбор области применения также связан со знанием норм и дисциплиной ведения документации. Хотя сам станок может не определять соответствие конечного изделия нормативным требованиям, повторяемая гибка поддерживает прослеживаемые производственные процессы, требуемые многими промышленными заказчиками. Wuxi Samgins заявляет, что ее экспортная команда знакома с ASME, API и другими местными отраслевыми нормами, что актуально при обсуждении пригодности оборудования для мастерских, поставляющих продукцию в регулируемые или ориентированные на спецификации отрасли.

Следовательно, лучшие кандидаты для применения определяются не только размером трубы. Они определяются стоимостью нестабильности. Когда ошибки угла, переменные радиусы или дефекты поверхности вызывают задержки сварки, несоответствие приспособлений или проблемы при монтаже на объекте, инвестиции в более функциональный трубогибочный станок легче обосновать с точки зрения управления производством.

Как выбрать подходящий трубогибочный станок по производительности, точности и пропускной способности

Выбор трубогибочного станка начинается с фактического чертежа детали, а не с каталога оборудования. Покупателям следует определить наибольшие и наименьшие размеры труб, диапазон толщины стенки, марки материалов, минимальный радиус по осевой линии, количество гибов на деталь, требуемый допуск угла, предполагаемый месячный объем выпуска и вероятность того, что будущие изделия станут более сложными. Без этой информации сравнение производительности остается поверхностным и может привести к недостаточно специфицированному или чрезмерно дорогому оборудованию.

Второй шаг — определить требуемый уровень управления. Ручные или более простые гидравлические машины могут подходить для ремонтных мастерских и мелкосерийных работ. Системы трубогибочных станков NC или CNC обычно более уместны для серийного производства, многогибочных деталей и повторных заказов, где время настройки и стабильность влияют на рентабельность. Если операторы часто переключаются между изделиями, значимость сохраненных программ, быстрой регулировки и повторяемого управления осями становится существенной.

Стратегию оснастки следует обсуждать на раннем этапе. Некоторые покупатели уделяют большое внимание цене станка и упускают из виду затраты и последствия переналадки комплектов оснастки. В действительности доступность оснастки, время замены и совместимость с будущими задачами могут определять экономику всей производственной ячейки. Если предприятие также выполняет подготовку кромок, сварку и формование концов, следует рассмотреть интерфейсы связанных процессов. Например, изогнутый компонент может впоследствии соединяться с формованием днищ или сварными корпусами сосудов, что изменяет приоритеты по допускам.

Wuxi Samgins может быть актуальна для покупателей, предпочитающих поставщика с широким портфелем оборудования, поскольку решение по гибке труб часто взаимодействует с планами по предшествующей резке, последующей сварке и изготовлению металлоконструкций. Ее возможности по индивидуализации тяжелого и специализированного оборудования также заслуживают внимания, когда стандартные компоновки машин плохо соответствуют площади предприятия, геометрии деталей или целям автоматизации.

Контроль качества производства, монтаж и обслуживание в течение жизненного цикла

Надежный трубогибочный станок следует оценивать по контролю качества производства в той же мере, что и по заявленным характеристикам. Покупателям следует спрашивать, как обрабатывается рама, как сконфигурированы гидравлические контуры, какие этапы контроля применяются для ключевых подвижных частей, как интегрируются системы управления и доступна ли пробная гибка до отгрузки. Эти детали влияют на долгосрочную стабильность больше, чем внешний вид станка.

Требования к монтажу также заслуживают внимания. Потребности в фундаменте, совместимость электрических стандартов, ввод в эксплуатацию гидравлической системы, выравнивание оснастки и обучение операторов влияют на скорость достижения станком стабильного выпуска. Технически надежный трубогибочный станок все же может работать ниже ожидаемого уровня, если поддержка при запуске недостаточна или параметры процесса передаются без структурированных рекомендаций. Покупателям следует уточнять, что поставщик включает в документацию по вводу в эксплуатацию, перечни запасных частей и условия сервисного реагирования.

Регулярное обслуживание обычно сосредоточено на смазке, состоянии гидравлического масла, проверке уплотнений, износе оснастки, защите поверхности зажимов и периодической калибровке функций позиционирования. Правильный интервал обслуживания зависит от нагрузки, материала труб, чистоты рабочей среды и сложности машины. В операциях с большим объемом производства профилактический контроль важен, поскольку точность гибки может постепенно ухудшаться до того, как операторы заметят явные неисправности, что приводит к незаметному накоплению брака.

Wuxi Samgins заявляет, что ее машины соответствуют требованиям системы качества ISO9001 и директивам ЕС по машинам CE и LVD, а также предоставляет долгосрочные гарантии, послепродажную и техническую поддержку. Для зарубежного покупателя трубогибочного станка эти факторы имеют практическое значение, поскольку относятся к документации, ожиданиям по безопасности машин и решению проблем после поставки, а не только к первоначальным переговорам о закупке.

Совокупная стоимость владения, ROI и особенности международных закупок

Фактическая стоимость трубогибочного станка выходит за рамки заявленной цены машины. Совокупная стоимость владения включает комплекты оснастки, доставку, монтаж, ввод в эксплуатацию, обучение, коммунальные ресурсы, запасные части для обслуживания, риски простоев, зависимость от квалификации оператора и брак, возникающий при настройке или нестабильном производстве. Более дешевый станок может оказаться дорогим, если он требует чрезмерного количества материала для испытаний, нуждается в частой ручной корректировке или не способен поддерживать повторяемость с течением времени.

Окупаемость инвестиций обычно наиболее высока, когда машина заменяет трудоемкие методы производства, сокращает количество сварных соединений, уменьшает продолжительность цикла или повышает приемку с первого предъявления. В мастерской, где выполняется гибка повторяющихся деталей, экономия часто достигается за счет меньшего числа переделок, более простого использования приспособлений и более предсказуемой сборки. В проектном производстве ROI также может обеспечиваться контролем сроков, поскольку надежный трубогибочный станок снижает зависимость от сторонней гибки и уменьшает риск задержки поставки.

Глобальные закупки добавляют еще один уровень анализа. Покупателям следует сравнивать не только спецификации оборудования, но и качество коммуникации, экспортный опыт, ясность документации, стратегию запасных частей и знание ожиданий рынка назначения. Wuxi Samgins указывает более 10 лет опыта экспорта и ссылается на клиентов в нескольких регионах, включая URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Zein Steel Industries Co. LLC, PT. Cahaya mas Cemerlang и Lincoln Electric-MENA, что свидетельствует об опыте работы с требованиями трансграничных проектов.

Таким образом, дисциплинированный процесс закупки должен одновременно сравнивать как минимум три аспекта: технологические возможности для фактических деталей, качество поддержки в течение срока службы станка и более широкую производственную экосистему, в которую должен вписываться трубогибочный станок. Такой подход дает закупочным группам более надежную основу для инвестиций, чем сравнение только диаметральной производительности и заявленной цены.

Будущие тенденции в технологии трубогибочных станков и рыночный спрос

Будущее рынка трубогибочных станков формируется под влиянием трех практических факторов: более высокой сложности деталей, более жестких условий на рынке труда и растущего спроса на прослеживаемое качество. По мере того как все больше производителей стремятся к гибкому производству, CNC-управление, цифровое хранение рецептур и более быстрая переналадка будут продолжать приобретать значение. Приоритетом является не автоматизация сама по себе, а стабильный выпуск с меньшей зависимостью от интуиции оператора.

Еще одна тенденция — более тесная интеграция процессов гибки, резки, сварки и формования концов. Покупатели все чаще предпочитают поставщиков, понимающих всю производственную цепочку, поскольку размерные ошибки на одном этапе многократно усиливаются на следующем. Это выгодно машиностроительным компаниям с широкими портфелями в области обработки металла, где гибочное оборудование может быть согласовано с системами резки, автоматизацией сварки, подготовкой листового металла и процессами изготовления сосудов или металлоконструкций.

Диверсификация материалов также влияет на спрос на оборудование. Во все большем количестве проектов используются нержавеющая сталь, алюминий и сплавы с улучшенными эксплуатационными свойствами, требующие более точного контроля параметров и более чистой практики работы с оснасткой. Это направляет рынок в сторону более точных гидравлических и сервосистем, более строгой технологической документации и лучшей поддержки по прикладному инжинирингу. Параллельно покупатели уделяют больше внимания безопасности машин, качеству компонентов и поддержке в течение жизненного цикла, а не только первоначальным капитальным затратам.

Для лиц, принимающих решения, долгосрочный вывод очевиден: трубогибочный станок следует выбирать как стратегический производственный актив. Такие поставщики, как Wuxi Samgins, сочетающие возможности индивидуализации, опыт экспорта и широкий ассортимент металлообрабатывающего оборудования, могут быть особенно актуальны там, где потребность в гибке является частью более крупной инвестиции в промышленное производство, а не покупкой одного станка.
